Размеры генератора: 185 x185
Вал генератора: 20 мм
Ротор генератора: от 12 до магнитного уровня, 150 мм
Катушка генератора: 9A катушка, диаметр провода 1,18 мм
Мощность генератора: 1000 Вт x 5
Скорость генератора: 120-1500
Напряжение генератора: 1-100 в (напряжение первого этажа)
Ток генератора: 1-35A

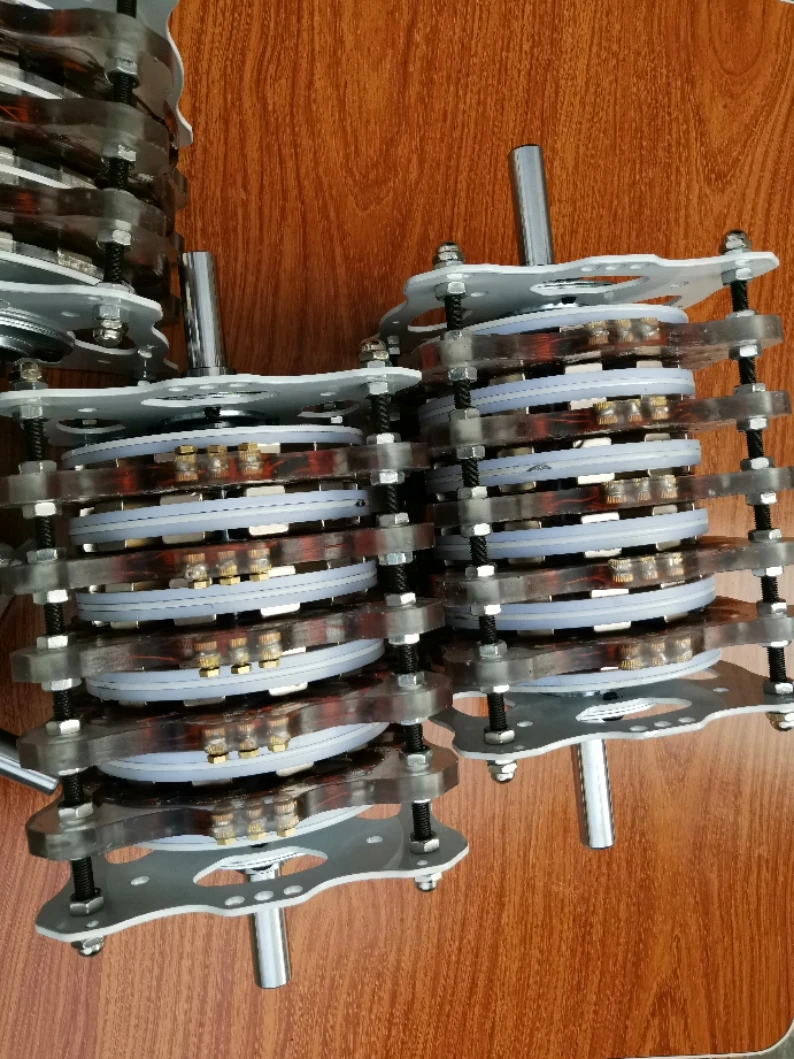

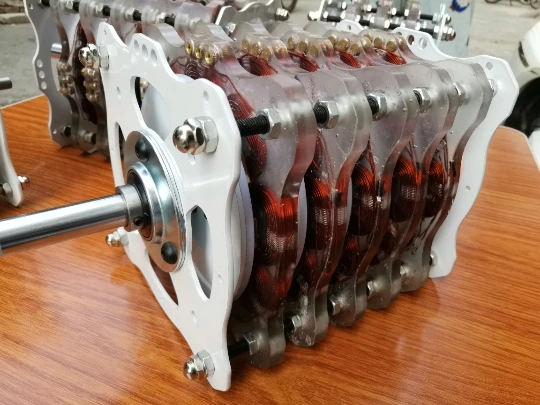

Новый тип дискового типа безсердечный генератор, сердце владельца от идеи дизайна до производственного опыта года, сделать этот высокоэффективный дисковый генератор без сердечника. Для широкой публичной энергии любители могут использовать его во всех областях, от оригинальной основы первого поколения, после многих улучшений. Производительность, структура, использование Материалов значительно Улучшено. Форма первого поколения шестиугольников была изменена с нестабильного на квадрат, стабильность и эстетика были изменены много раз. Катушки от первого поколения 1mmascend to1.18 мм, корпус от original5mm,Ascend to10mmthick, диаметр вала меняется от original8mmAscend to20mm, стабильность и Прочность значительно увеличена, для вашего удобства, мы предоставляем передний и задний двойной вал, диаметр передней оси 20 мм, диаметр задней оси 12 мм, Толщина катушки 10 мм, уплотнение тканью из волокна и эпоксидной смолы, Высокая водонепроницаемость. Для rotor24Strong магнитные свойства редкоземельного NdFeB, от первого поколения n35change intoN45. Магнитная сталь размером 30 мм * 20*10 мм, утолщенная магнитная сталь, задняя часть Магнит изготовлен из нержавеющей стали мм высокая проницаемость Чистая Железная пластина. Антикоррозийная и водонепроницаемая краска для выпечки железной пластины, максимизирует петлю магнитной индукционной линии, Концентрированное магнитное поле. Повышение эффективности. Этот генератор используется в широком спектре применений, свободном энергетическом поле, энергии ветра, водной энергии, человеческих ресурсов, двигателя внутреннего сгорания, электрических автомобилей и так далее Вкл.

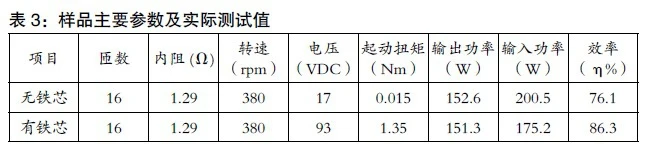

Ниже приводится Проверка эффективности с железным сердечником и без негоМы сделали два прототипа, магнитная сталь одинаковая, одинаковое количество, измерение проводилось с той же скоростью, соответствующие параметры показаны в таблице 3:
Анализ под тем же Магнитным потоком
А) теоретический анализ
Ниже мы исследуем вышеуказанную формулу (1), (3), (4), (5), (6), (7) анализ, не трудно выйти из него, если:
Φ3 = φ4(10)
Чтобы создать (10), мы должны улучшить магнитную жесткость 3, то есть, magnetomotive сила увеличивается путем увеличения количества магнитной жесткости.
Между тем, с помощью анализа результатов образцов в сочетании с теорией, нам не трудно узнать:
Эффективность coreless generatorη3 = (расход PCopper + трение)/Pinput(11)
Эффективность генератора с железом coreη4 = (расход PCopper + Pfriction + Piron)/Pinput(12)
Тестирование образцов

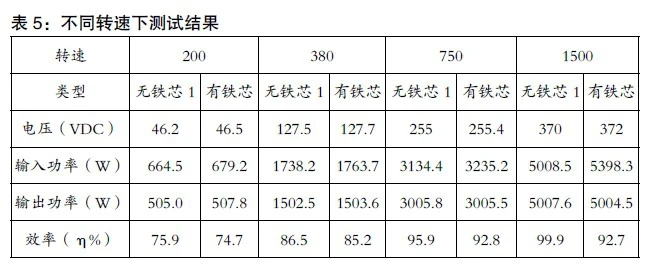

Путем вышеуказанного теоретического анализа, в соответствии с этим требованием, давайте построим Новый генератор без железного сердечника, обеспечим те же параметры обмотки, регулируя количество магнитной стали, сделайте напряжение таким же, на разных скоростях, сравнение между генератором без сердечника и генератором с сердечником сделано снова, результаты следующие: S4, surface5:
ОтМожно видеть, что при таком же состоянии той же магнитной интенсивности эффективность генератора без железного сердечника лучше, чем у генератора с железным сердечником, на низкой скорости, преимущество не является очевидным, когда скорость увеличивается непрерывно, разрыв между безсердечной эффективностью и эффективностью сердечника постепенно расширяется, бессердечный генератор может преобразовывать энергию более эффективно.
При фактическом производственном процессе, при том же состоянии мощности, с той же эффективностью, вес без сердечника составляет менее половины от веса без сердечника, а между тем, About3Share it1about, потому что нет железного сердечника, Есть большое пространство для проводки, например, можно увеличить потребление меди в то же время, соответствующим образом уменьшить количество магнитной стали, эффективность бескаркасного генератора значительно увеличивается, В то же время стоимость снижена соответствующим образом.

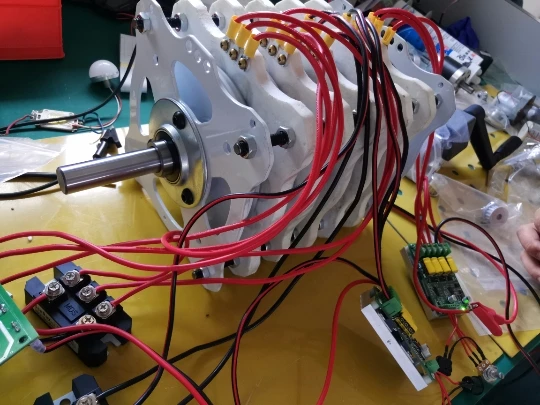

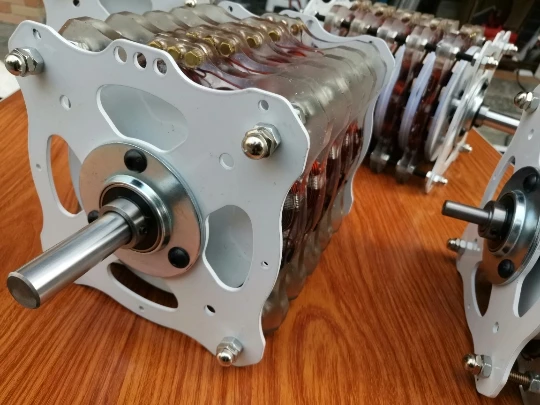

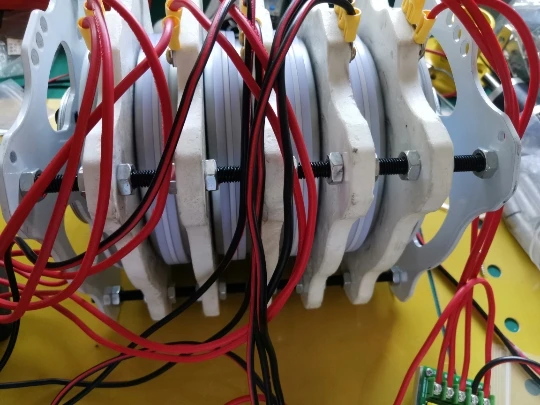

Напряжение и ток генератора могут быть подключены параллельно или последовательно в соответствии с их собственными потребностямиЕсть два вида ракушек, акриловая и стальная пластина, акриловый кристалл прозрачный, красивый внешний вид, относительная прочность стальной пластины выше, выберите в соответствии с вашими предпочтениями.
\
'
