Высококачественная клапанная Лампа hi-fi, фонокорректор, предусилитель, Стерео предусилитель, идеальная эталонная схема KONDO AUDIONOTE M77

Руководство по заказу:

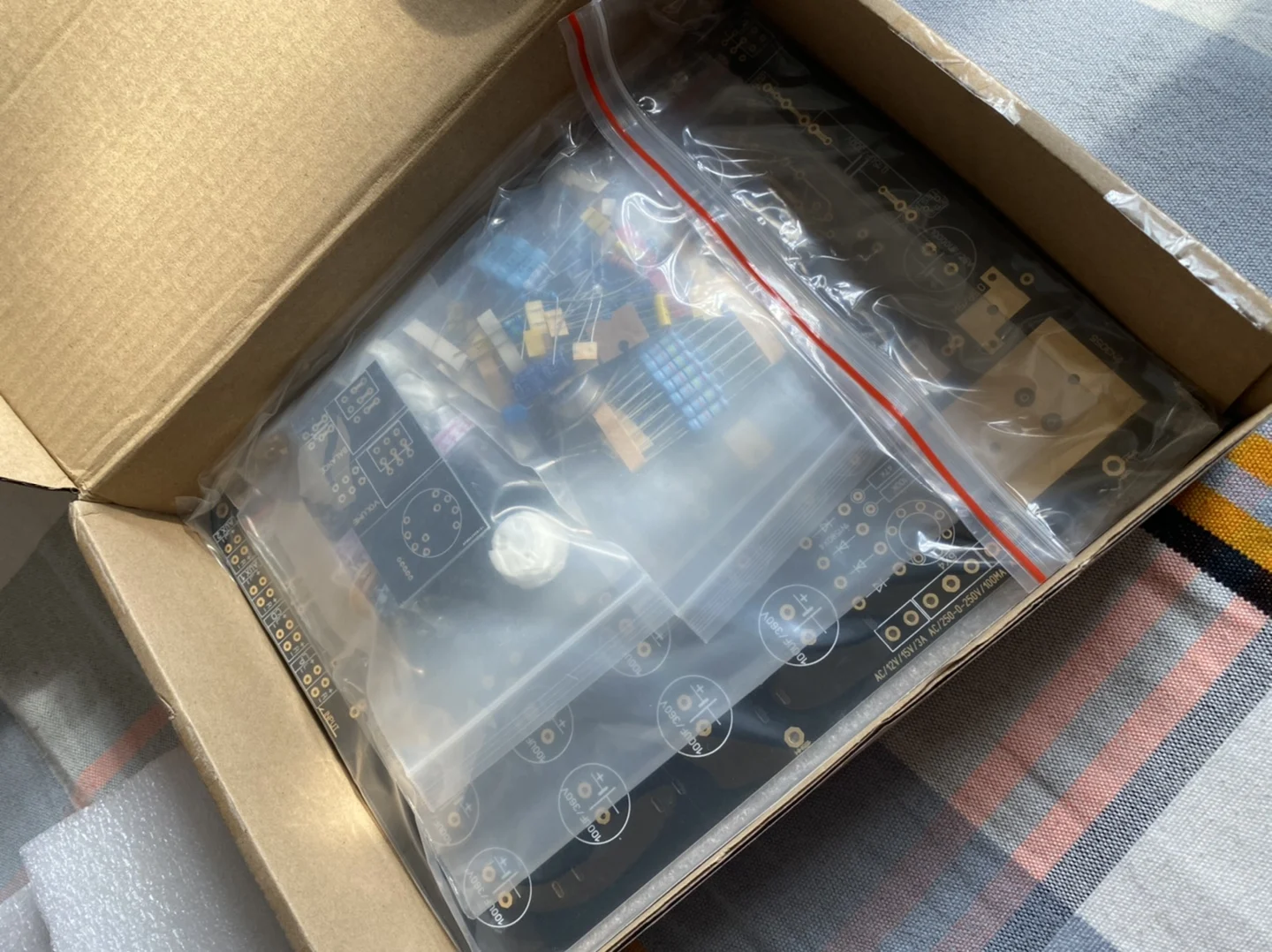

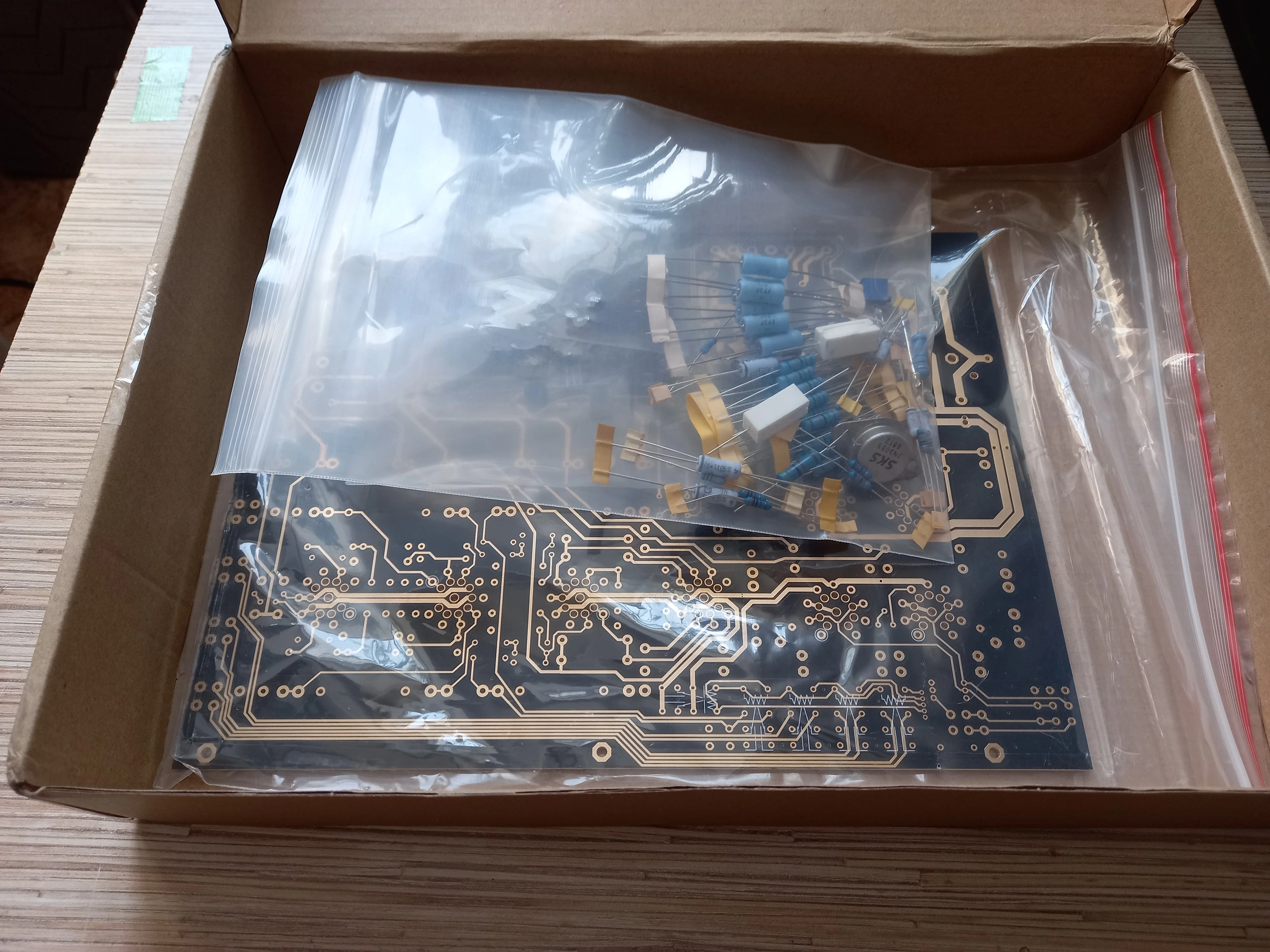

Это набор для самостоятельной сборки! Изображение только для дисплея, все части на картинке должны быть сварены самостоятельно!

Комплект без емкости: как показано на рисунке, без емкости. Комплект с емкостью: как показано на рисунке, включая емкость.

Описание товара:

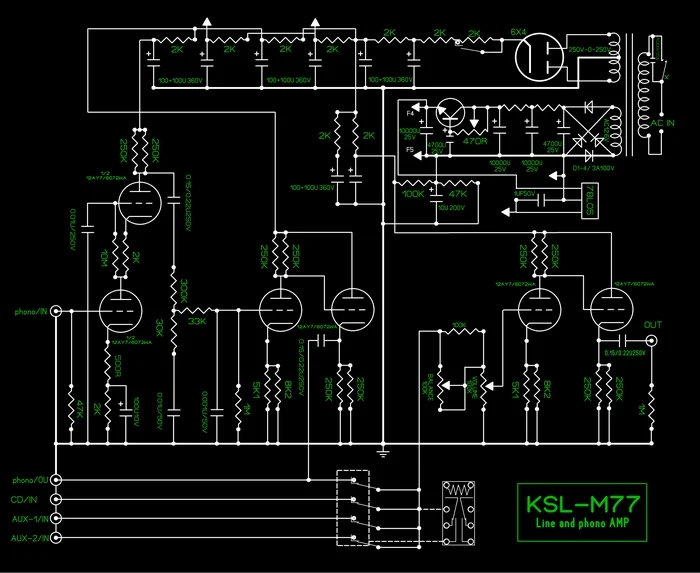

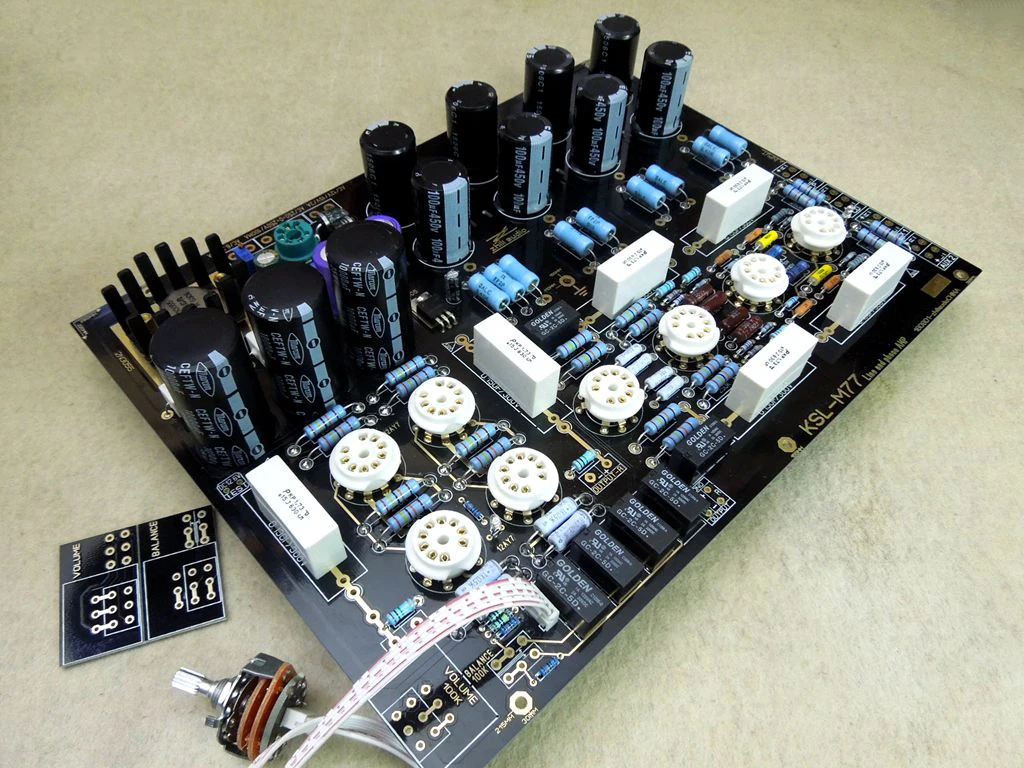

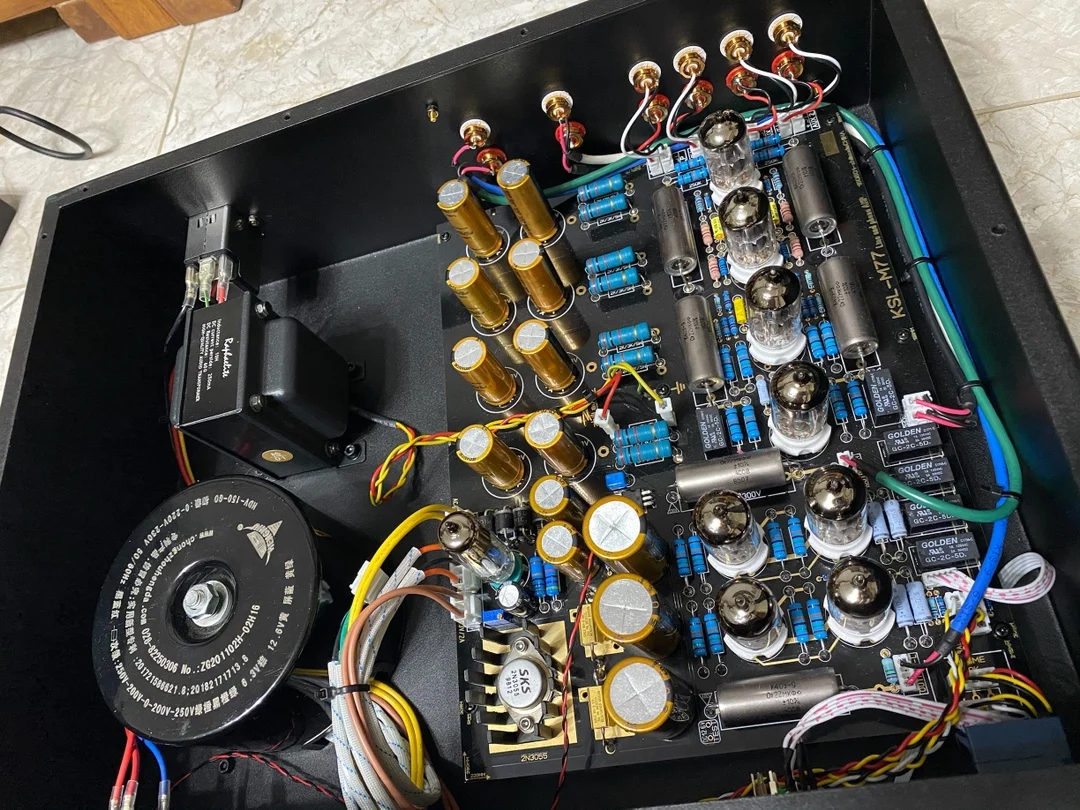

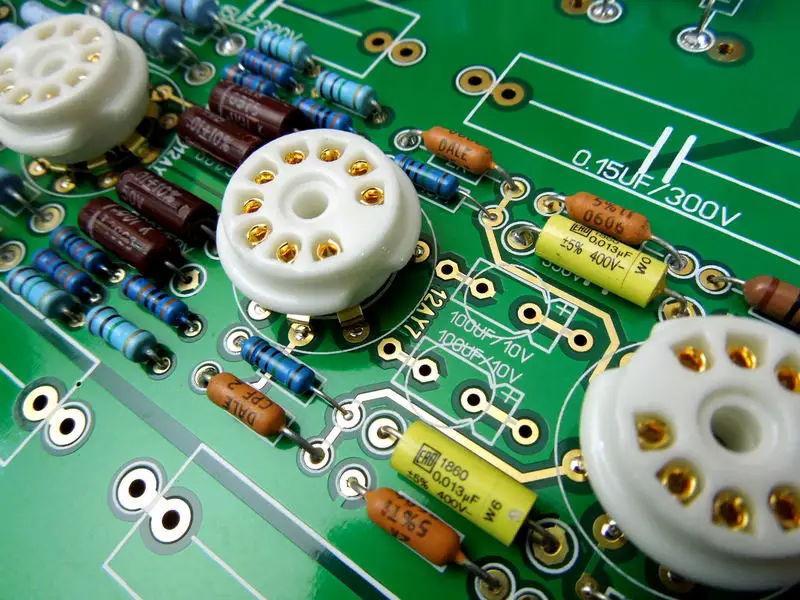

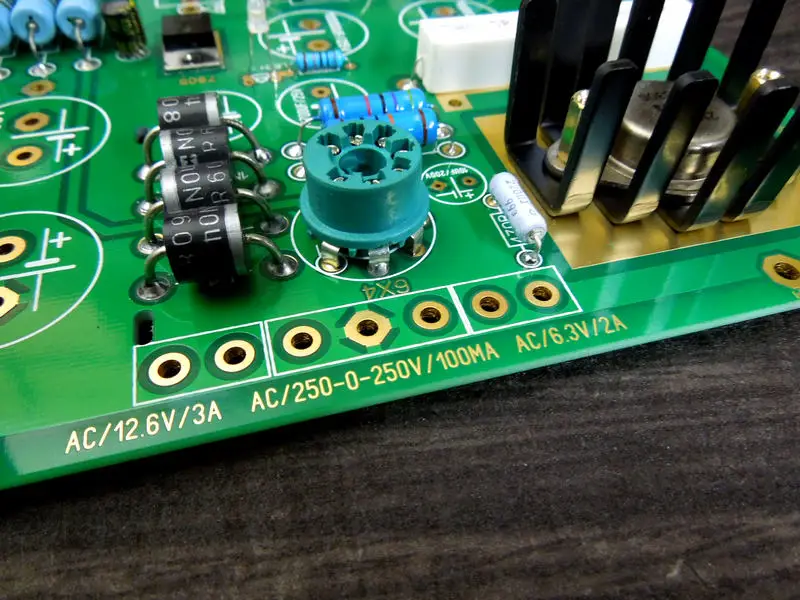

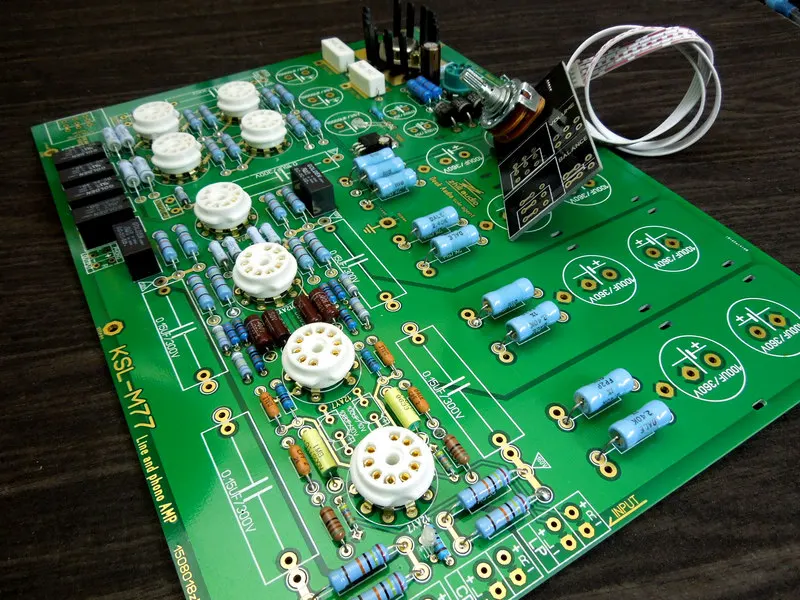

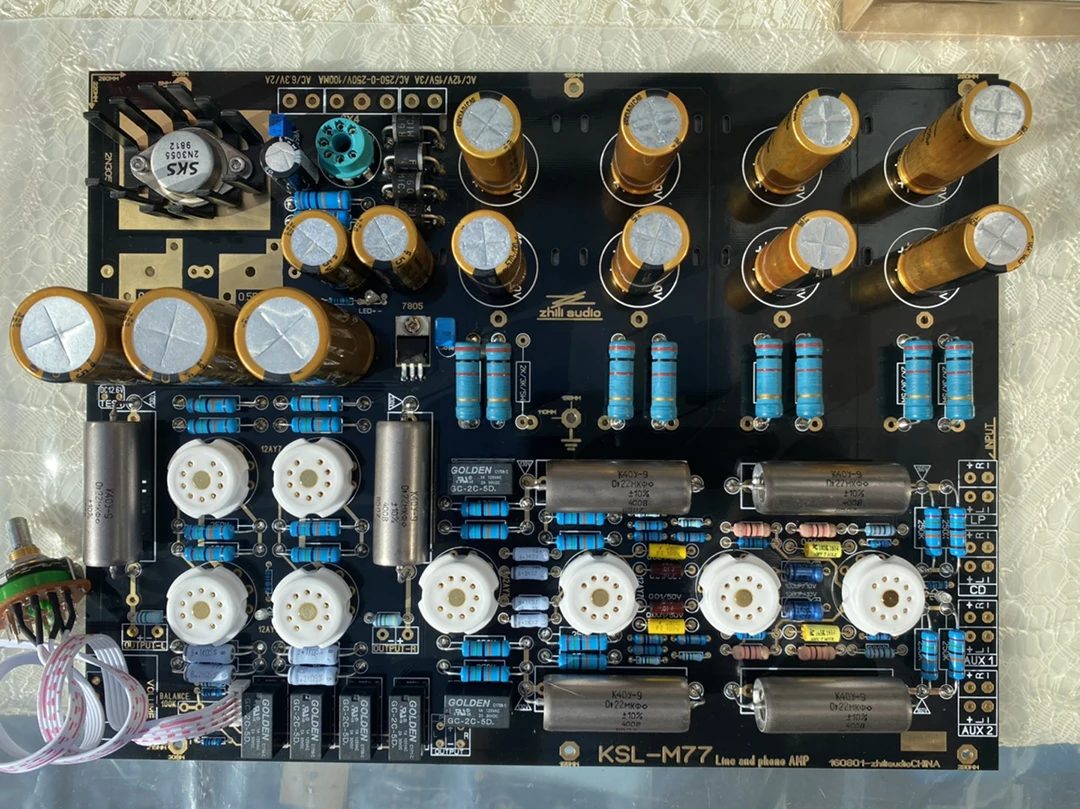

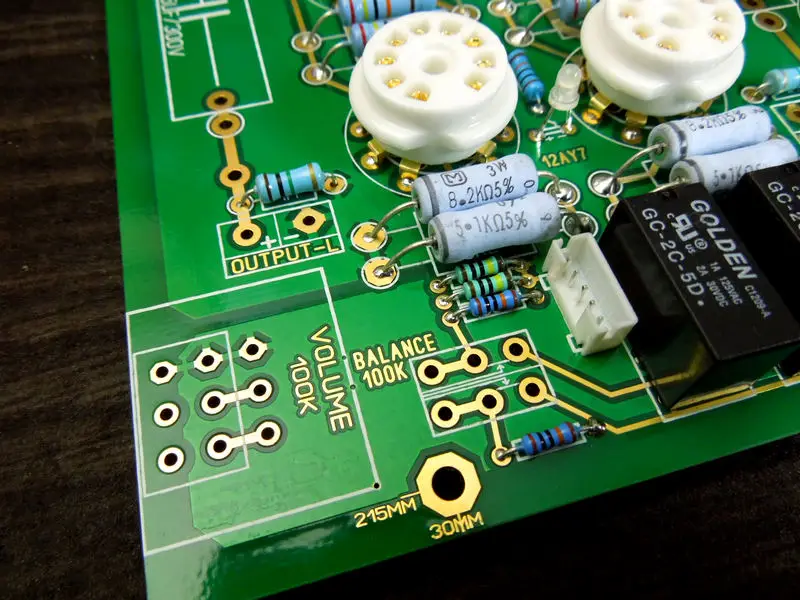

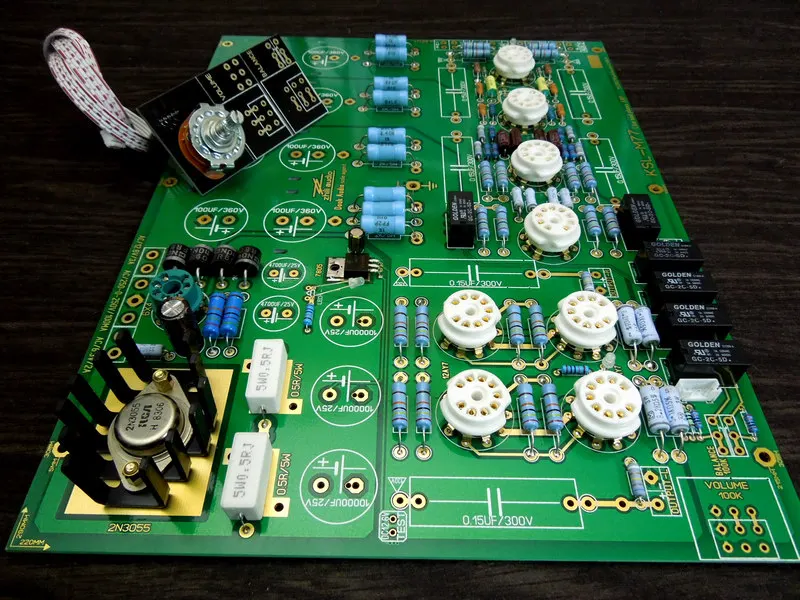

Линия совместима с предусилителем и усилителем фонокорректора. Частью усилителя фоно можно управлять независимо. Модель трубки 6x4 (ez90) one 12AY7 (6072) eight. Размер печатной платы 220x290x2,4 мм на плате указан размер отверстия для винтового монтажа. Передняя панель имеет 3 ручки, стандартное шасси шириной 430 мм, а внутренняя высота 7 см подходит для установки этого набора. Большинство из них-резисторы военного класса dale и Philips. Различные партии или небольшие изменения частей одного класса. Ниже приведены схемы подключения и изображения размещения деталей для справки при производстве и проверке. Высоковольтные и крупнообъемные резисторы должны быть установлены сверху.
