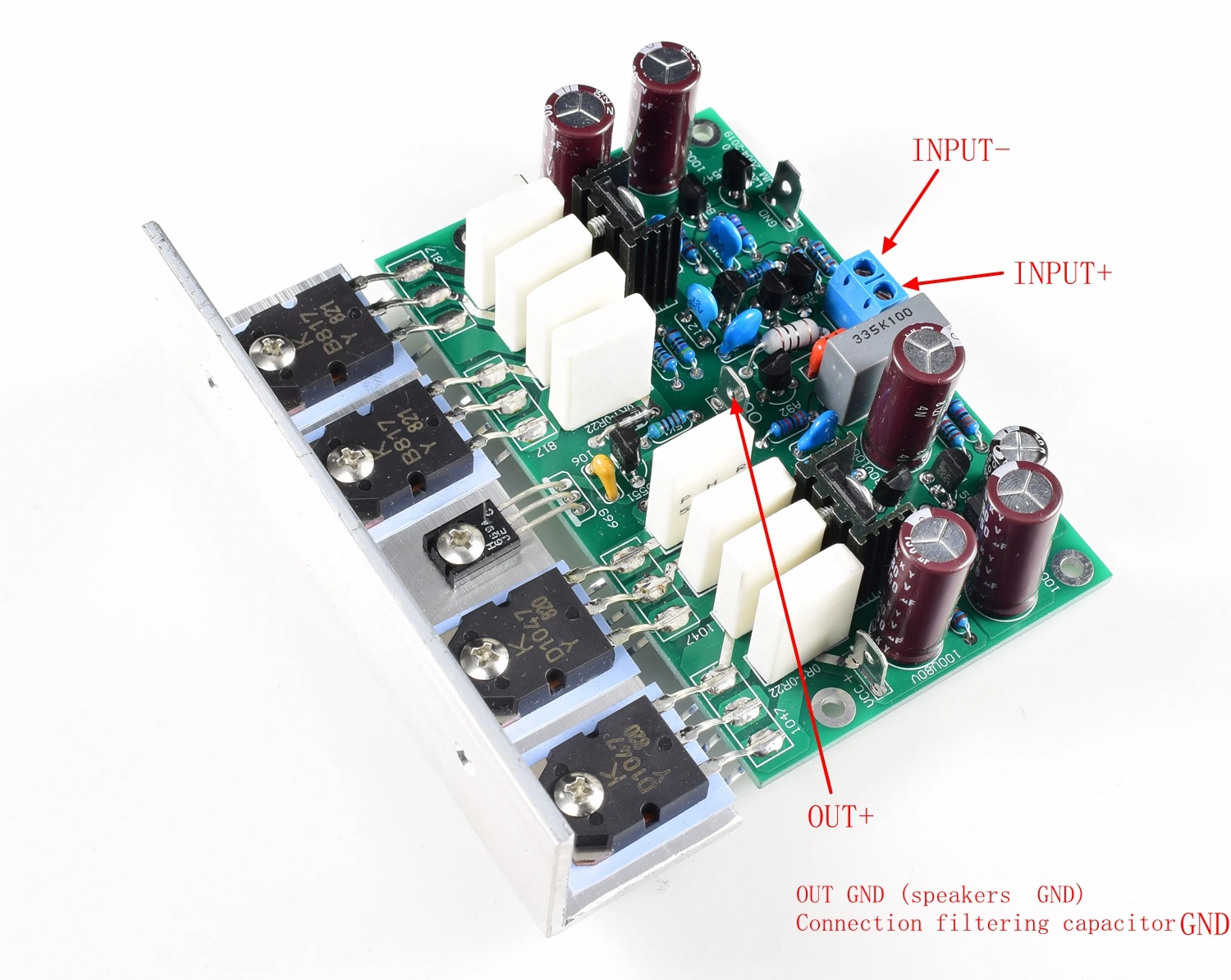

L20 физическая фотография справочные ресурсы:

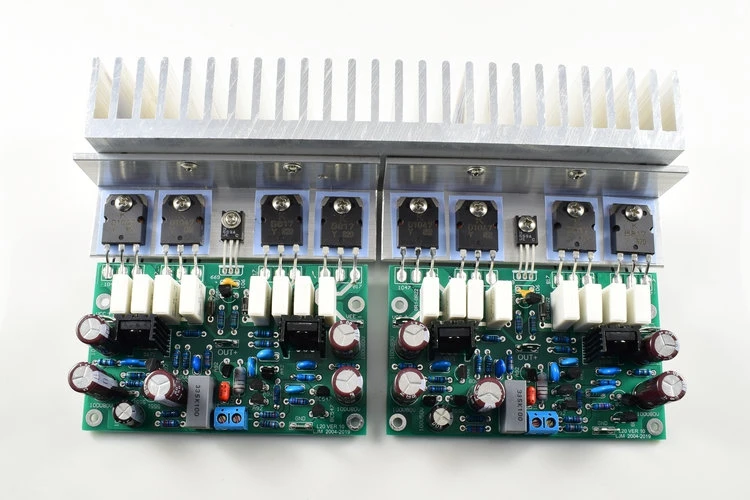

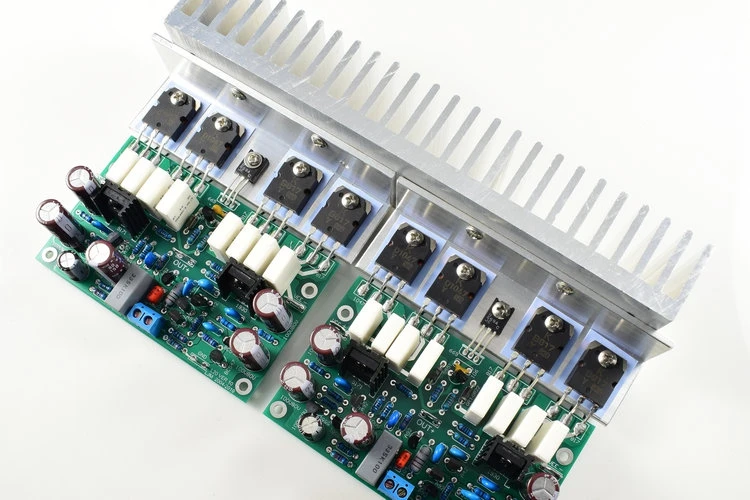

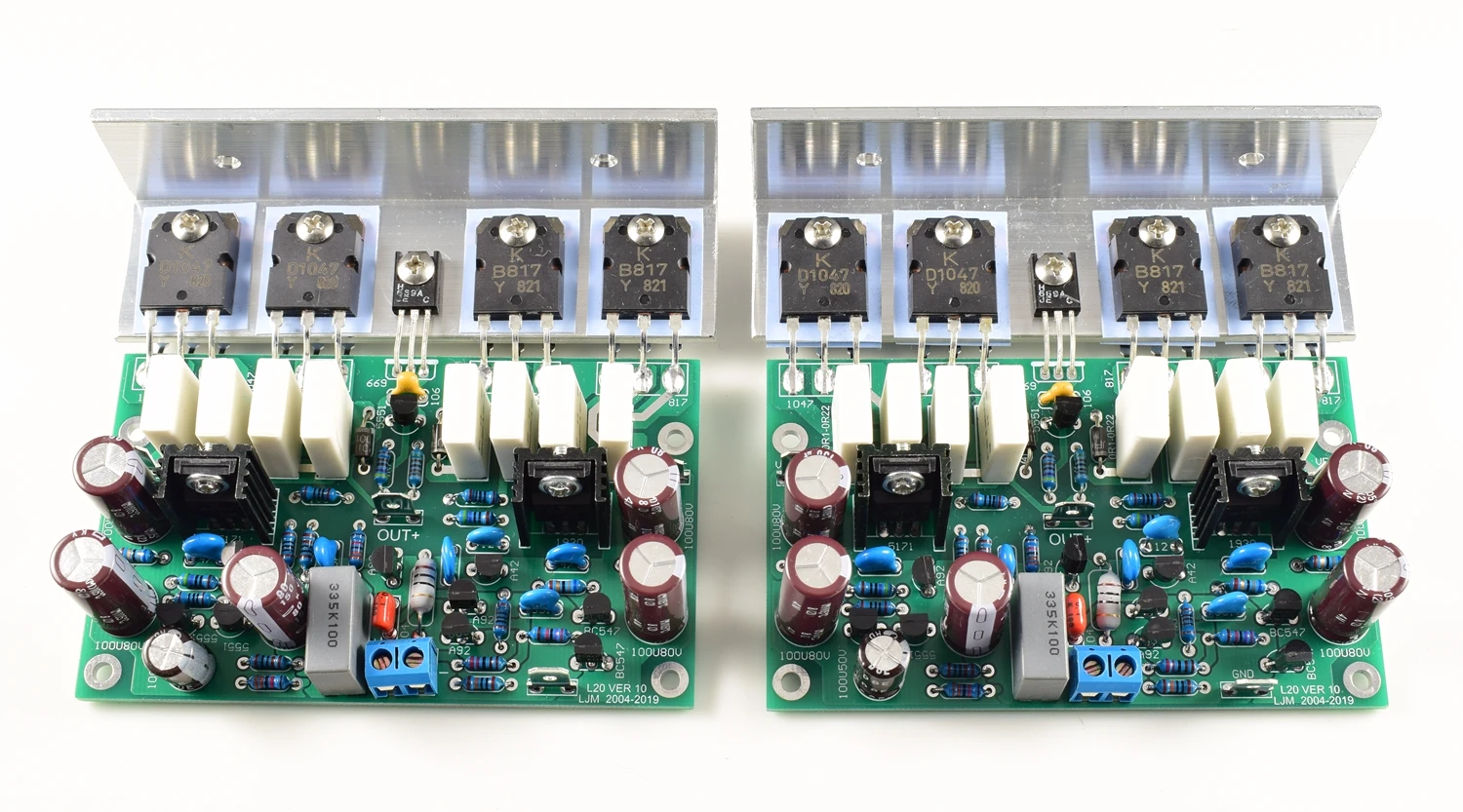

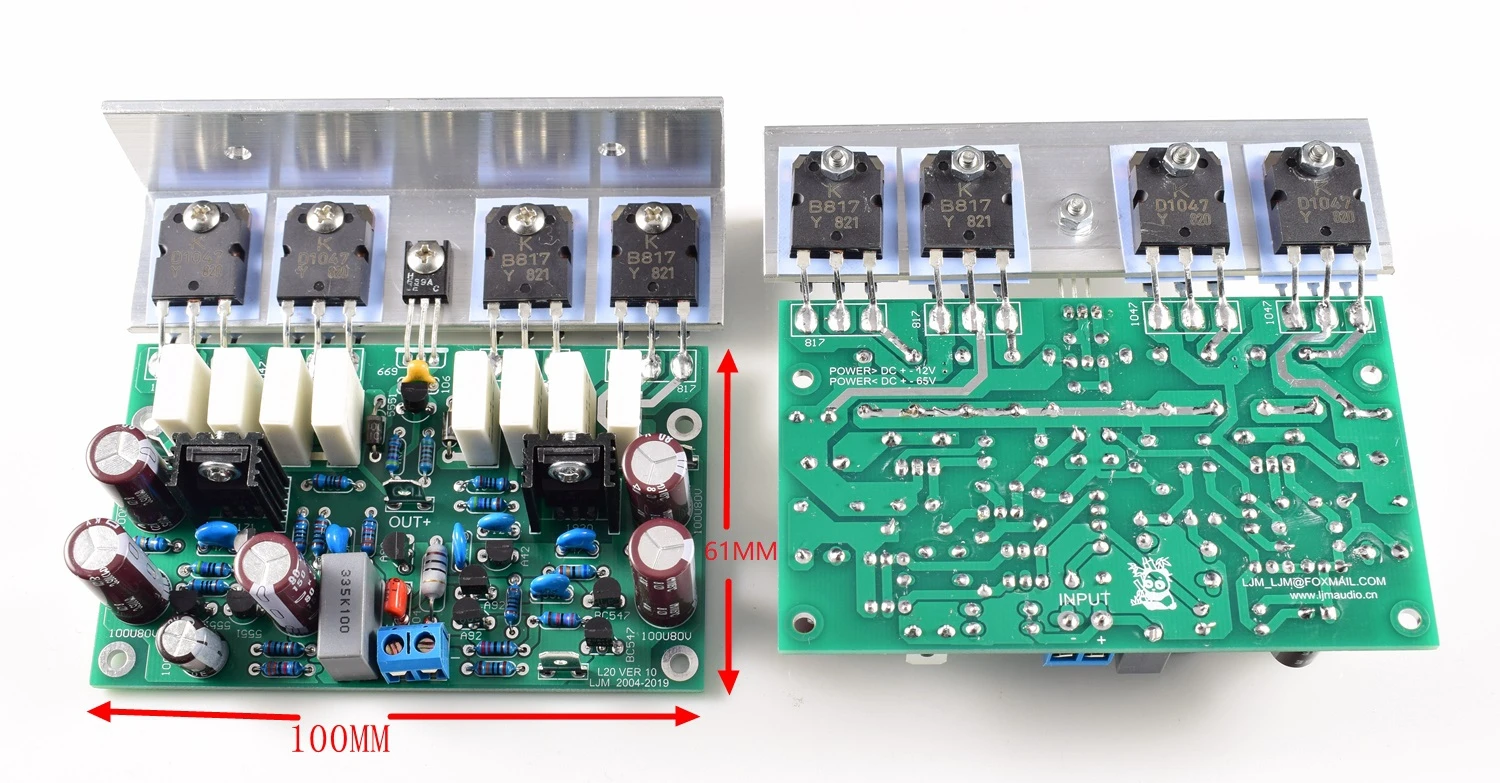

Вид спереди и сзади
Поддержка 200 Вт 8 Европейская выходная мощность.
Ультра низкое искажение усилитель мощности.
Данные испытаний: Испытательное оборудование:Точность аудио 2
THD + N< 0.0015% 50W 8R
THD + N <0.003% 50 Вт 8R 20 Гц-20 кГц
THD + N <0.002% A утяжеление
SNR больше than99DB.
Усиление напряжения: 34 раза
Вход чувствительность: 1,9 V (с выходной мощностью power200W 8 R)

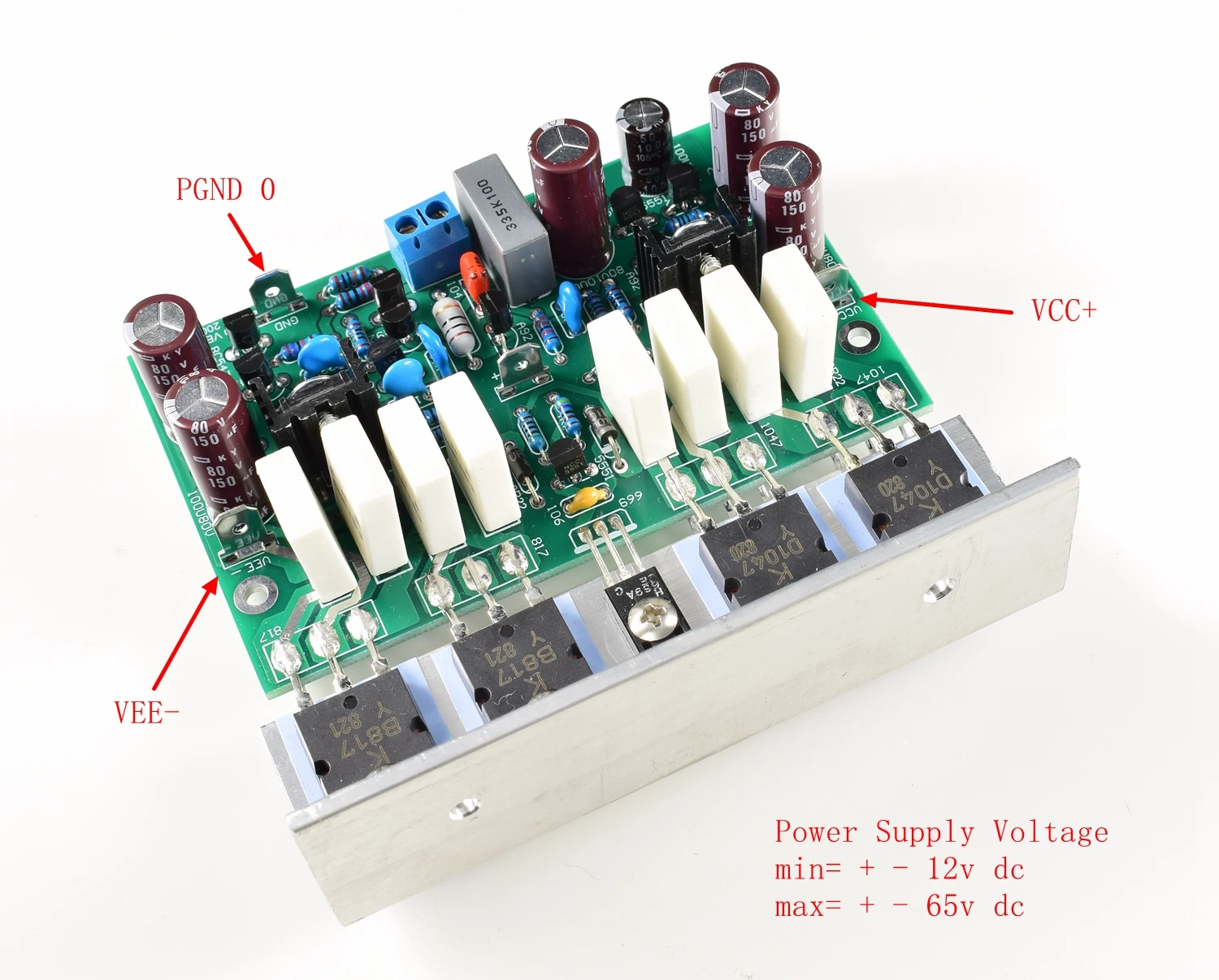

Напряжение питания: прямое + -12 В до + - 65 в.
Выходная мощность 200W8R + -65V
300W4R + - 55V
350W4R + -60V
Выходное напряжение постоянного тока <15 мВ.
Максимальный выходной ток> 15а.
Готовая доска была строго протестирована, ниже приведены подробные данные тестирования.
Если вы заинтересованы, вы можете найти другую более подробную информацию о тесте.

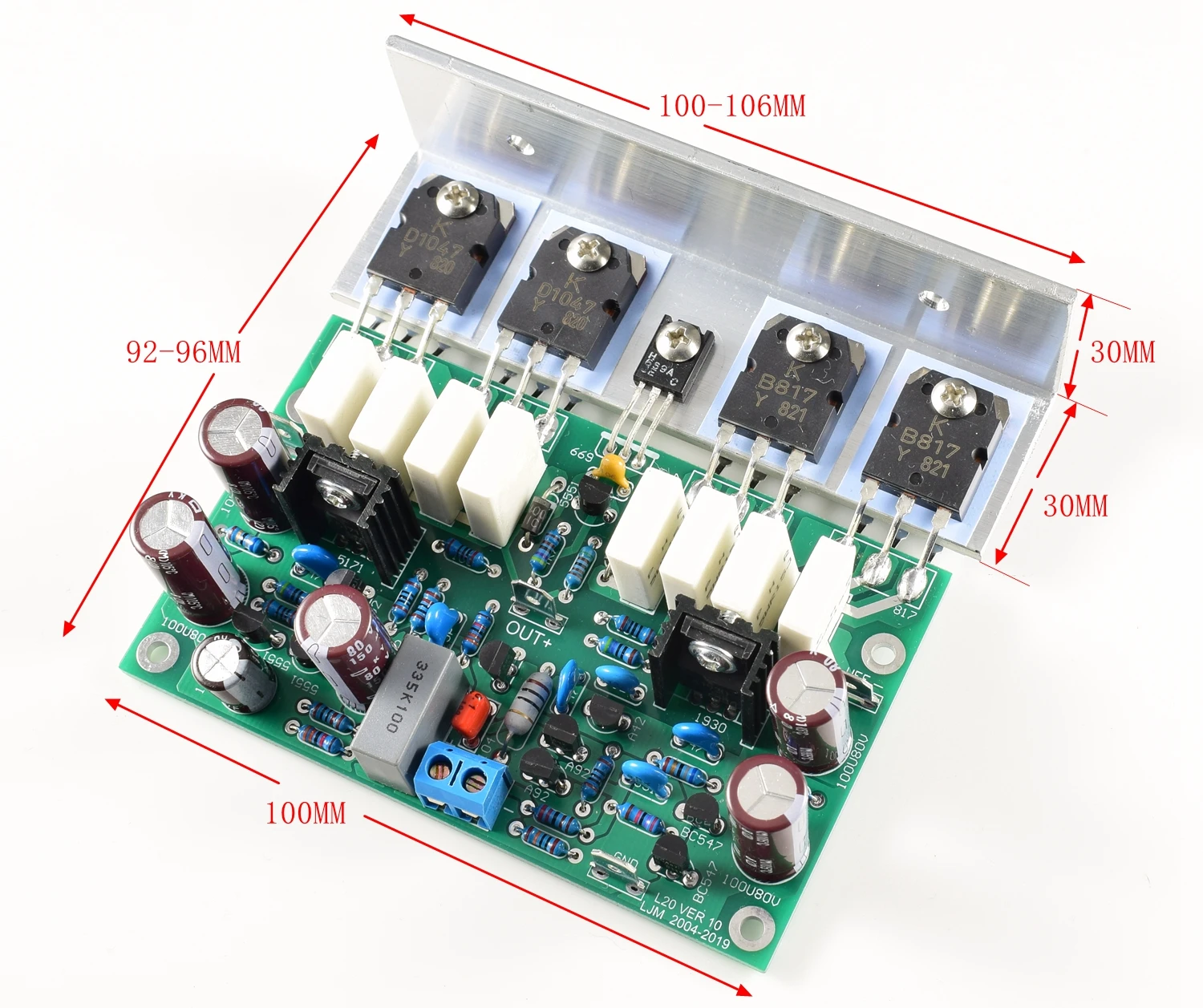

PCB площадь 100*61 мм, готовая продукция имеет угловой алюминий, угловой алюминий шириной 30 мм.
После установки Размер около 100*96 мм
Толщина печатной платы FR4 2,0 мм
Коэффициент демпфирования> 2000
SR = 18 В/США
Ток покоя: моно Co10MA приблизительное значение

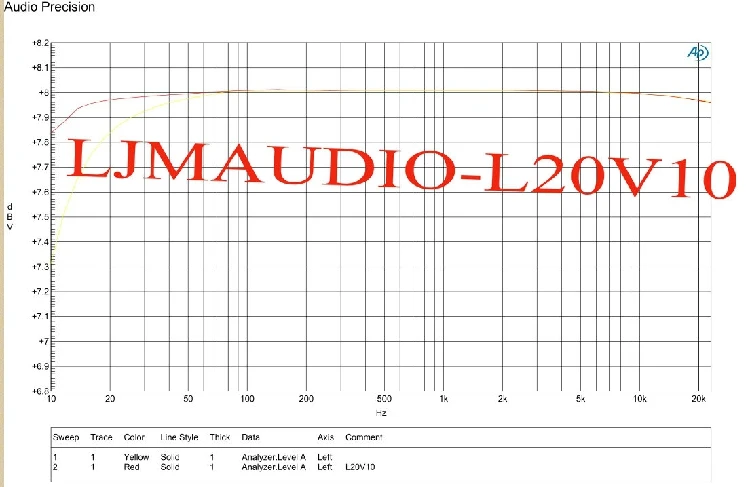

Амплитудно-частотная характеристика = 20 Гц-20 кГц +-0,05 дБ
10 Гц-25K HZ частотный диапазон-0,15 дБ

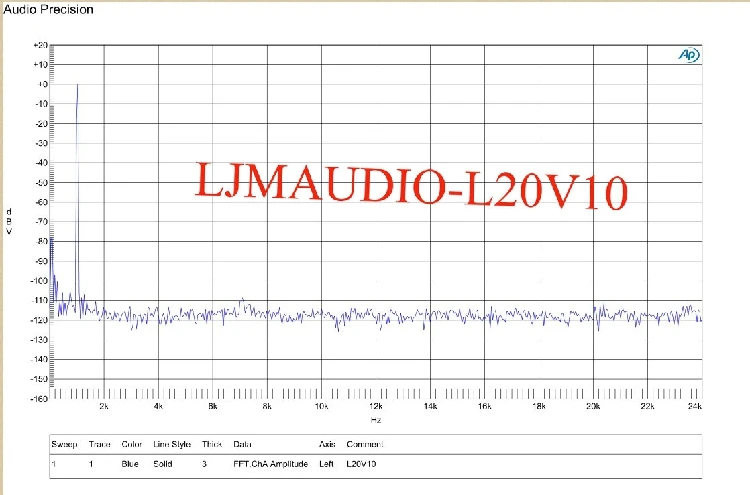

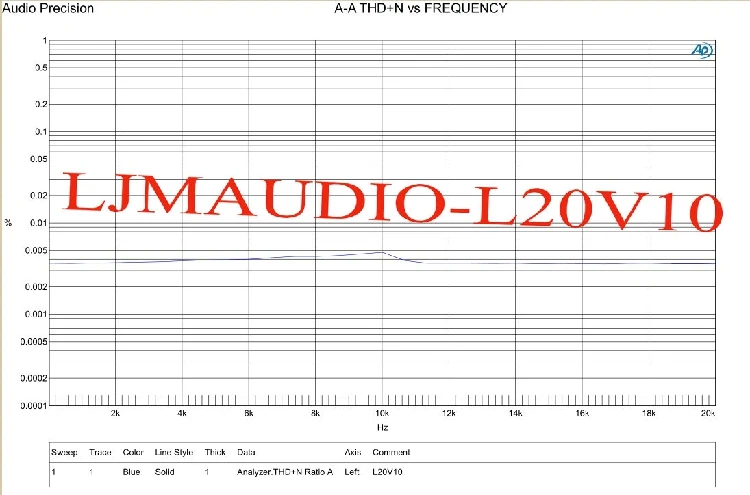

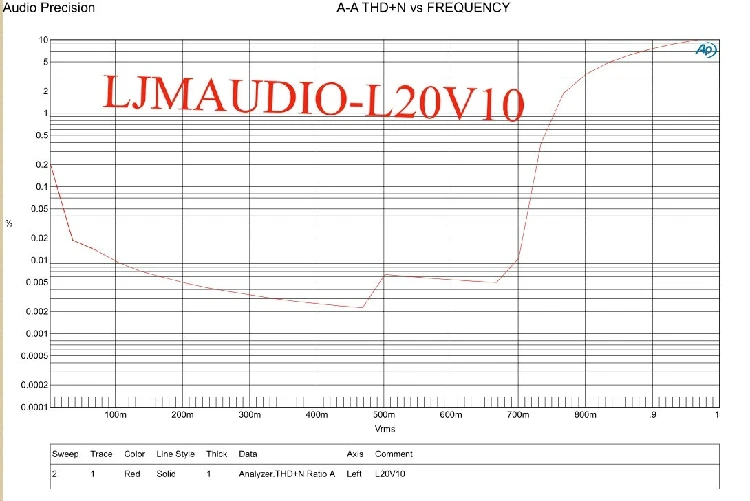

THD + N данные теста:
THD + N< 0.004% 50W 8R
THD + N <0.005% 50 Вт 8R 20 Гц-20 кГц
THD + N <0.004% A утяжеление
Флуоресцентный
Сабвуфер специальной версии Частотная характеристика:Специальная версия частотного отклика для сабвуфера
20-200 Гц-0,5 дБ
250 Гц-3 дБ
500 Гц-6 дБ
Напряжение оплачивается 68times,
Тихая смородина 0 мА
Выход power200W 8R (+ -DC65V)

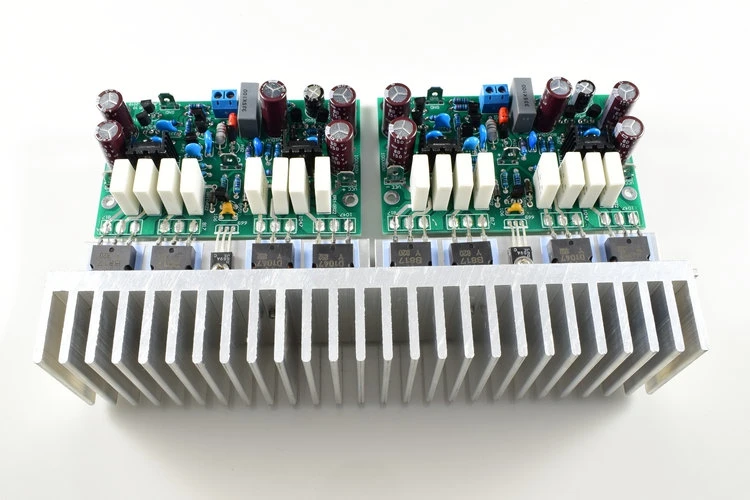

Моно. Включая угловую алюминиевую теплопроводность, рекомендовано d500g моно радиатор угол подключения алюминия.
Флуоресцентный
Готовая доска была строго протестирована
PCB площадь 100*61 мм, готовая продукция имеет угловой алюминий, угловой алюминий шириной 30 мм.
После установки Размер около 100*96 мм
Пожалуйста, обратите внимание, что после того, как покупатель получит готовую доску, пожалуйста, проверьте, свободен ли винт, он должен быть плотно закреплен.
L20 это точно Разработанный усилитель, части не могут быть заменены произвольно. Если есть проблема с покупкой пиратских продуктов, мы должны нести ответственность, AndLJM не имеет значения.

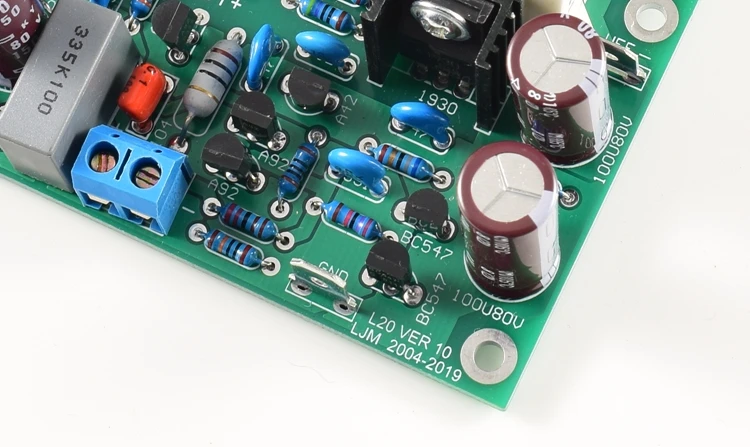

Версия numberVER 10
Флуоресцентный
Квадратная волна: тест

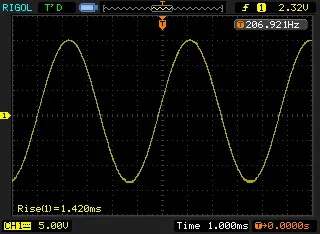

Синусоидальная волна 200 Гц,

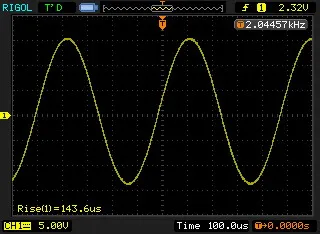

2K Синусоидальная волна
20K Синусоидальная волна,

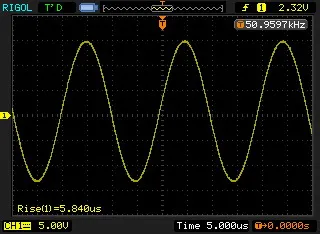

50K Синусоидальная волна,

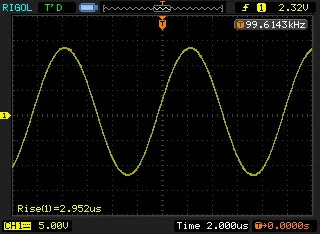

100K Синусоидальная волна

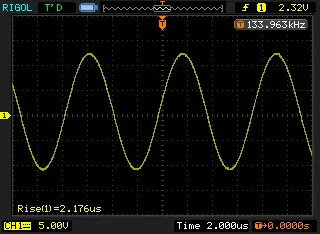

134K Синусоидальная волна,

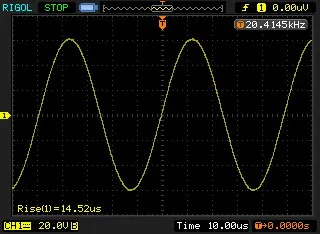

Выходной сигнал + - 60 в тест синусоидальной волны, load6.6Europe, мощность 260 Вт. Частота 20К Гц.

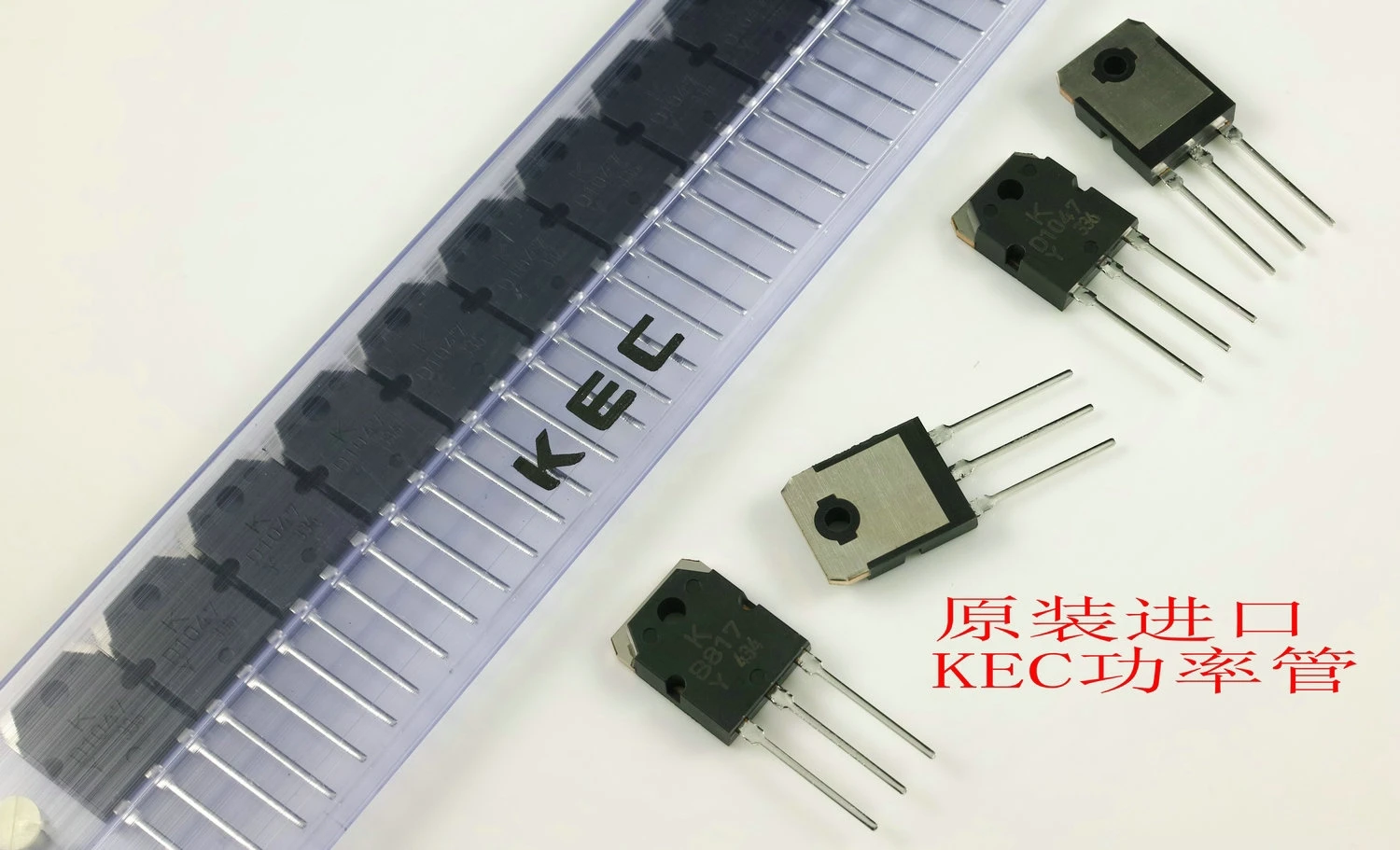

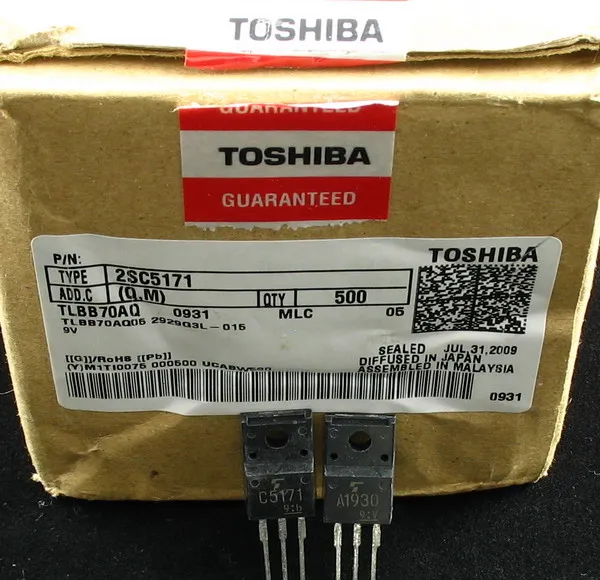

Все транзисторы originalTOSHIBA ONSEMI обеспечивают гарантию качества.
Флуоресцентный

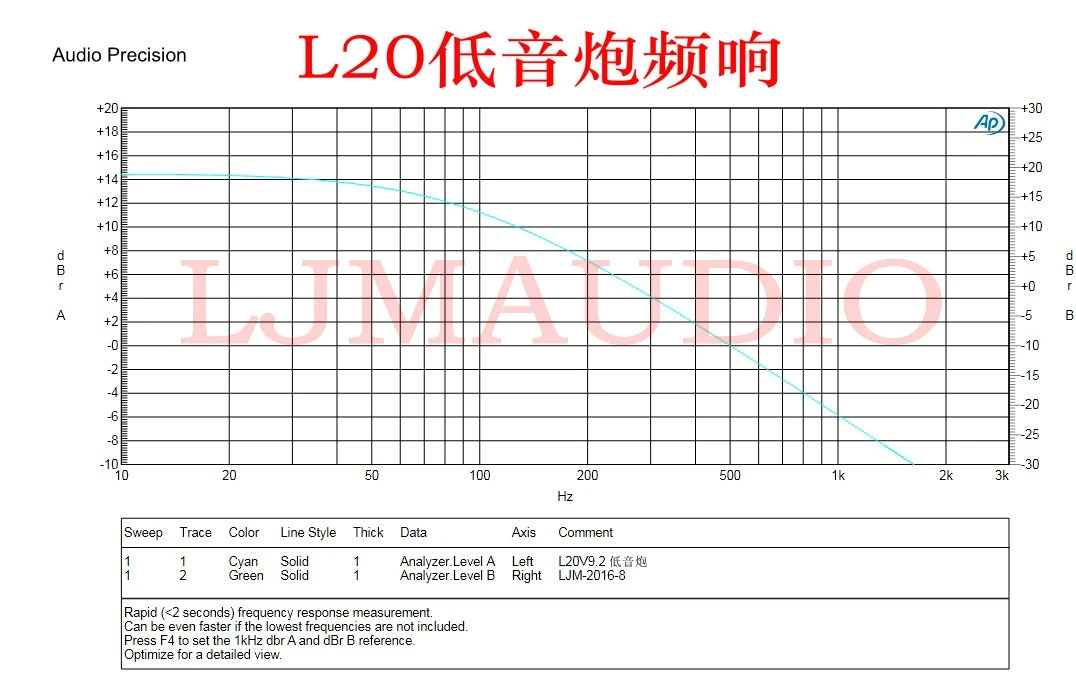

L20 V9.2 сабвуфер издание частотная характеристика диаграмма:
Если вам требуется частое изготовление на заказ, например, точка затухания, скорость распада. Вы можете оставить сообщение отдельно.
Частотная характеристика по умолчанию показана на рисунке ниже, это в основном обычный басовый динамик.
Вам не нужно никаких низких частот, просто подключите его к сабвуферу.
По умолчанию 10-50 Гц нет затухания усиление is68times
Затухание 100 Гц-3 дбр
Затухание 200 Гц-7DBR
Затухание 1 к Гц-20 дбр
