MOFI-LDO5A Mosfet линейный Pwer (SingleRail)5-24VDC 5A DIY KIT

Добро пожаловать в магазин MOFI-Acoustics. Для того, чтобы обеспечить лучший опыт покупок, позвольте мне уточнить эту информацию, чтобы избежать ненужной неудобства:1. Все товары в магазине не включены: таможенные пошлины, таможенные сборы и налоги. Без специальных требований, мы объявим их в соответствии с ценой продукта.2. Мы надеемся, что вы сможете понять соответствующую налоговую политику вашей местной таможни. Мы не принимаем ваш отказ от товаров из-за проблем с таможенным налогом; (в некоторых странах платформа имеет возможность предварительного сбора тарифов).3. Чтобы не повлиять на получение товаров, после покупки товаров, пожалуйста, обратите больше внимания на информацию, такую как электронные письма, сообщения на платформе и т. д. Если есть какая-либо информация о неясном адресе или изменении логистической политики, мы сообщим вам как можно скорее, И с нетерпением ждем вашего ответа.

DIY KIT Project

Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования.Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.Мы не предоставляем информацию, кроме страницы введения продукта.

MOFI-LDO5A Mosfet Linear Pwer поставка (SingleRail)5-24VDC 5A DIY KIT

Используйте PMOS LDO architectureОднопроходная, серия регуляторов.Низкий уровень шума, высокий PSRИсточник постоянного тока питает Диод Зенера в качестве справки о стабильном напряжении.С фильтром нижних частот (с угловой частоты 3,2 Гц) предотвращает зенеровский шум от вводится в Усилитель ошибки.Фильтр с низким проходом также обеспечивает мягкость запуска.Используйте opamp в качестве усилителя ошибок для отслеживания стабильного выходного напряжения в соответствии с дизайном.Высоковольтные транзисторы MOSFET passВысокая текущая оценка обеспечивает очень высокую безопасность головы Против перегрузки по току.Более устойчивые токи возможны при использовании больших радиаторов.Отрицательный температурный коэффициент MOSFETs предотвращает повреждение термических условий, которые могут повредить обычные устройства BJT.Используйте выпрямительный мост ШотткиВыходное напряжение постоянно регулируется от 5-24 В, дополнительная Замена компонентов не требуется.Не замыкайте выходной терминал, чтобы разрядить конденсатор, в противном случае это повредит плату питания.

Конфигурация продукта

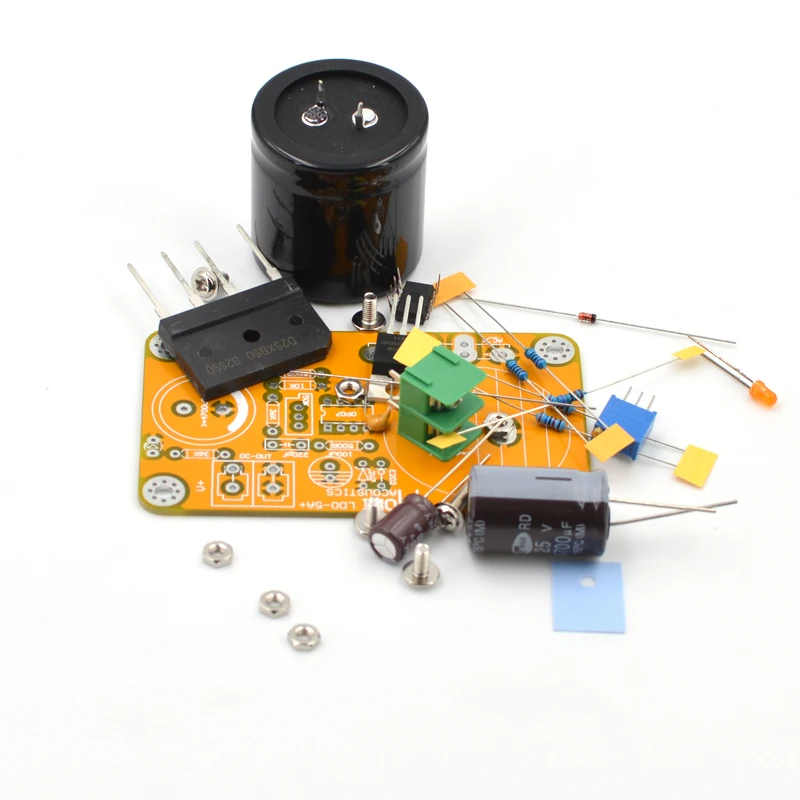

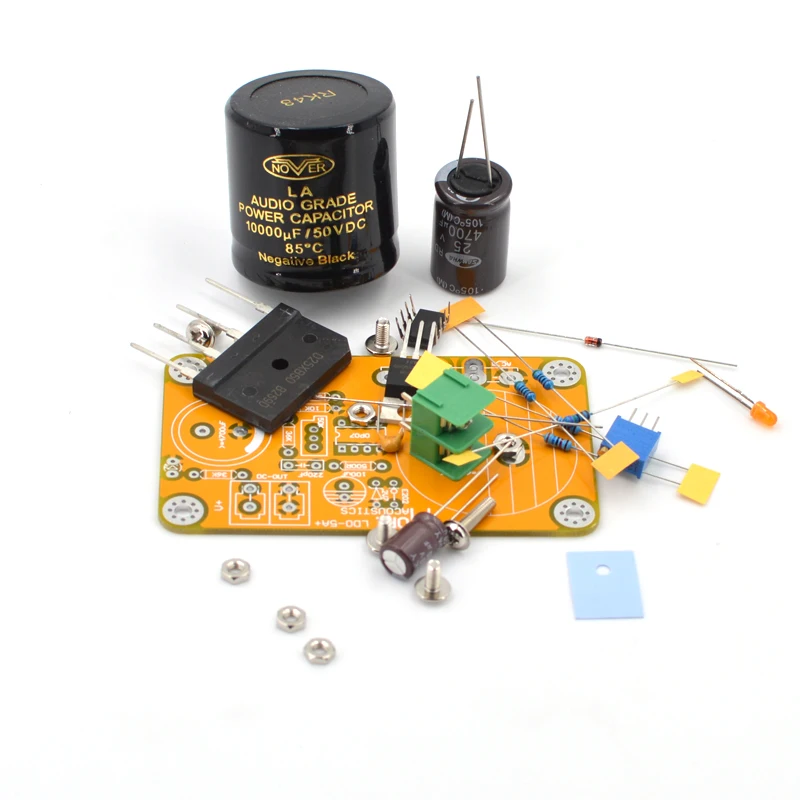

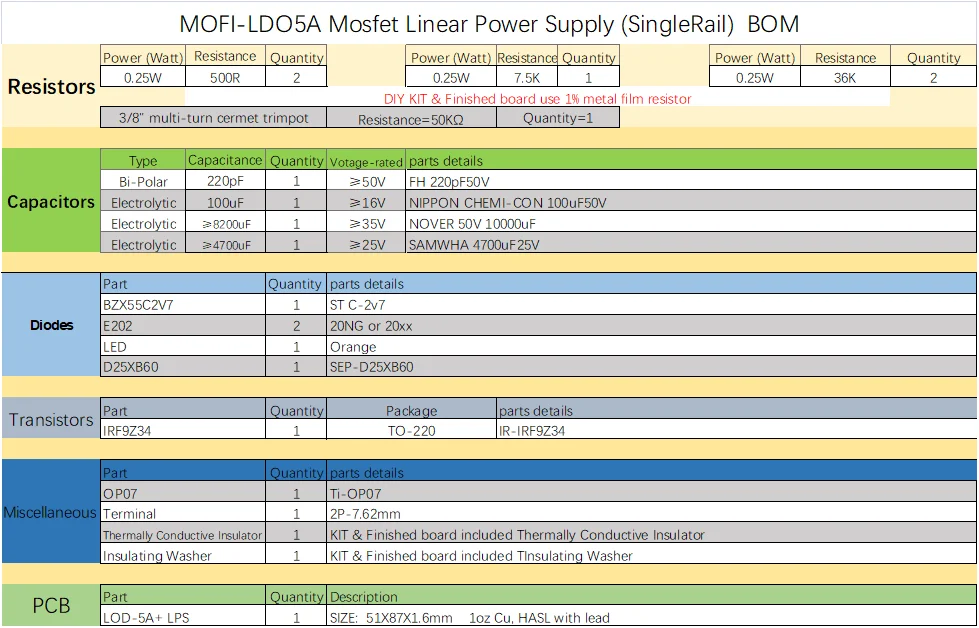

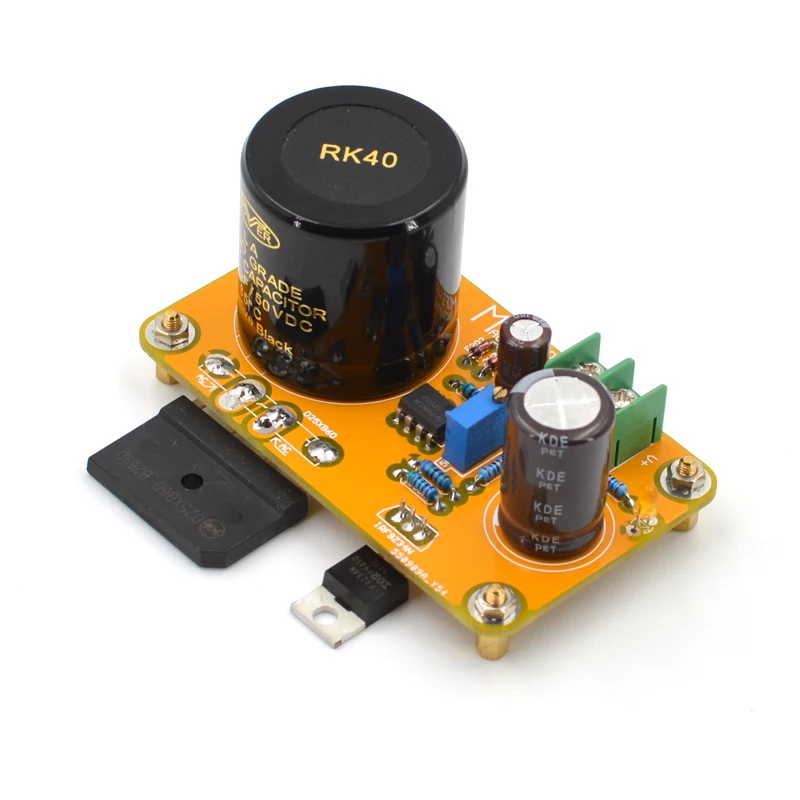

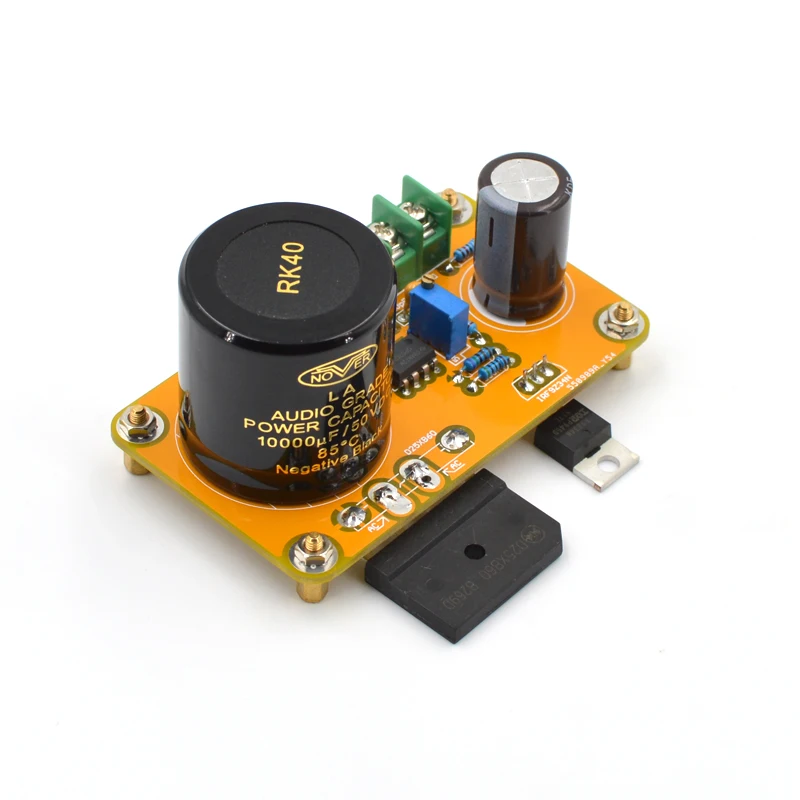

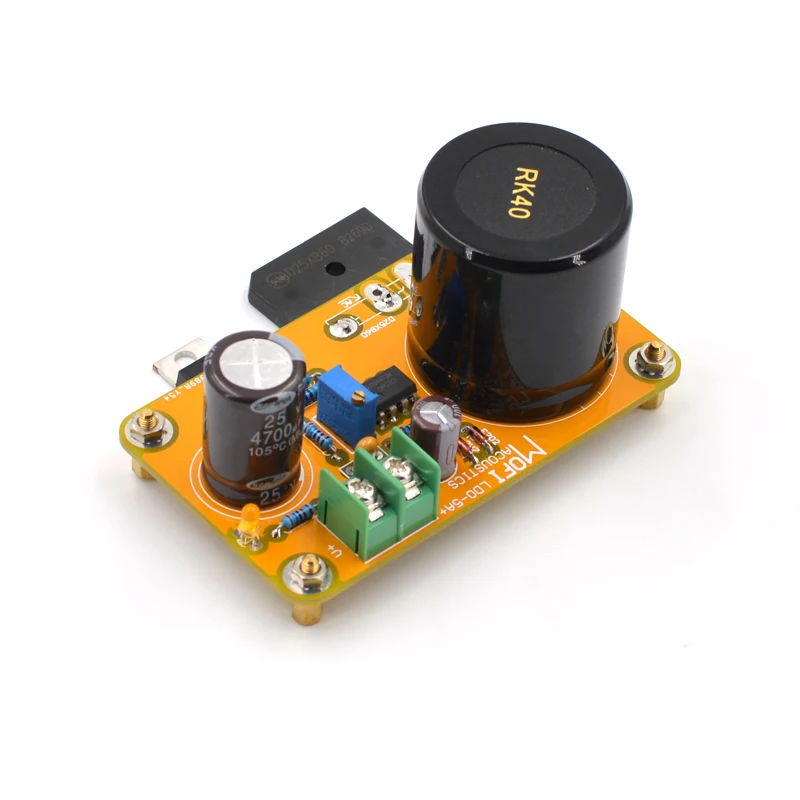

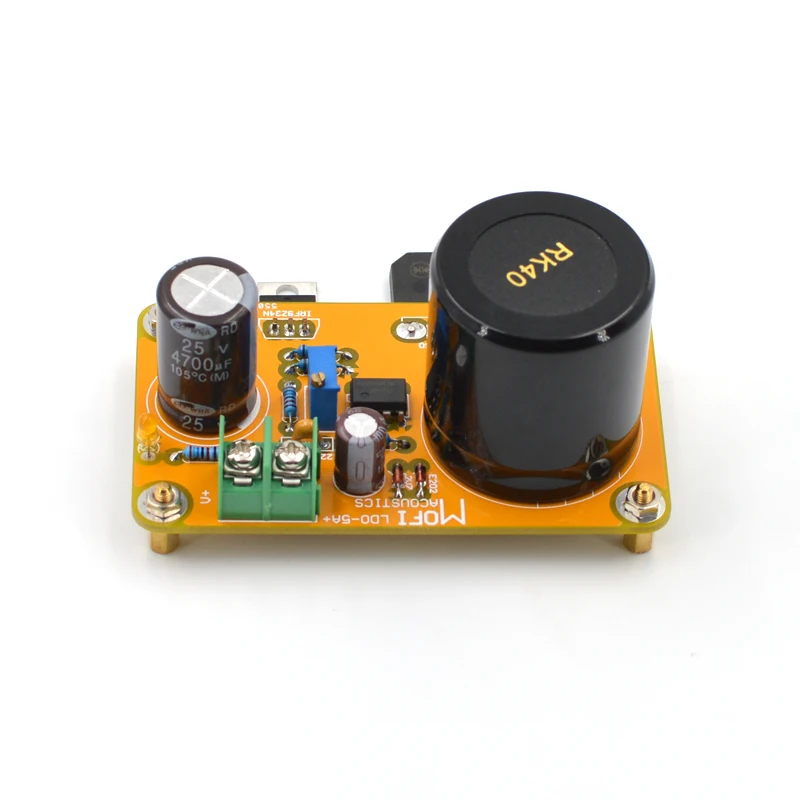

Набор DIY: содержит PCB и компоненты, необходимые на PCB, но не включает силовой трансформатор.Готовая плата: на основе хорошо протестированной платы в стандартном наборе версий, мы проверили напряжение всех ключевых точек и использовали генератор сигналов и осциллограф для двойной проверки аналогового сигнала. Мы не будем использовать эту доску для проверки прослушивания.Все готовые печатные платы тщательно выпаиваются вручную и полностью тестируются, поэтому цена выше и ниже. Покупателям, чувствительным к цене, но с возможностью самостоятельной сборки рекомендуется выбрать комплект.

Типичное применение

Входное напряжение в переменного тока = (выходное напряжение + 8)/1,414Пожалуйста, оставляйте 30% избыточной мощности для трансформатора.Мощность трансформатора = VAC * I *(1 + 0,3).12VDC-OUT-5AВходное напряжение в переменного тока =(12 + 8)/1,414 = 14,14 В переменного тока, пожалуйста, выберите 15В переменного тока;Мощность трансформатора = (15*5)*(1 + 0,3) = 97,5 Вт; Пожалуйста, выберите 100 Вт
