CVBS-RGB зеркало заднего вида конвертер для камеры коробка V1906 видео из AV в RGB адаптер преобразователь сигнала с Временная задержка коробка для VW RCD510 RNS510 RNS315 радио

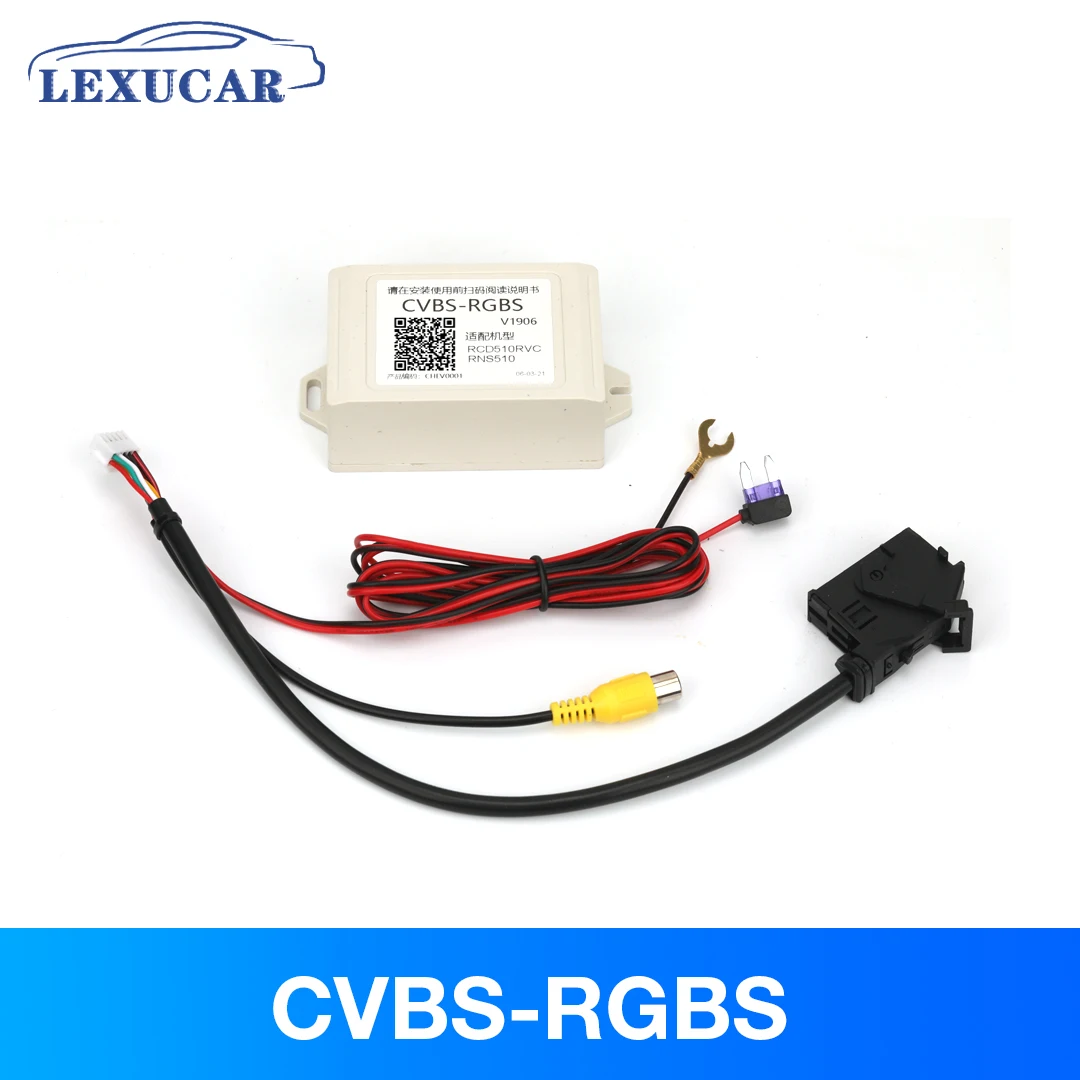

CVBS-RGBS конвертер для камеры заднего вида сигнала

Подходит для:Оригинальный хост сигнала камеры RGB для установки сигнальной камеры CVBS через конверсионную коробку CVBS-RGBSФормат камеры CVBS NTSC [формат AHD не поддерживается]Для VW RNS510 RNS315 RCD510, подходит для флип эмблемы логотипа камеры/камеры заднего вида

Особенности:

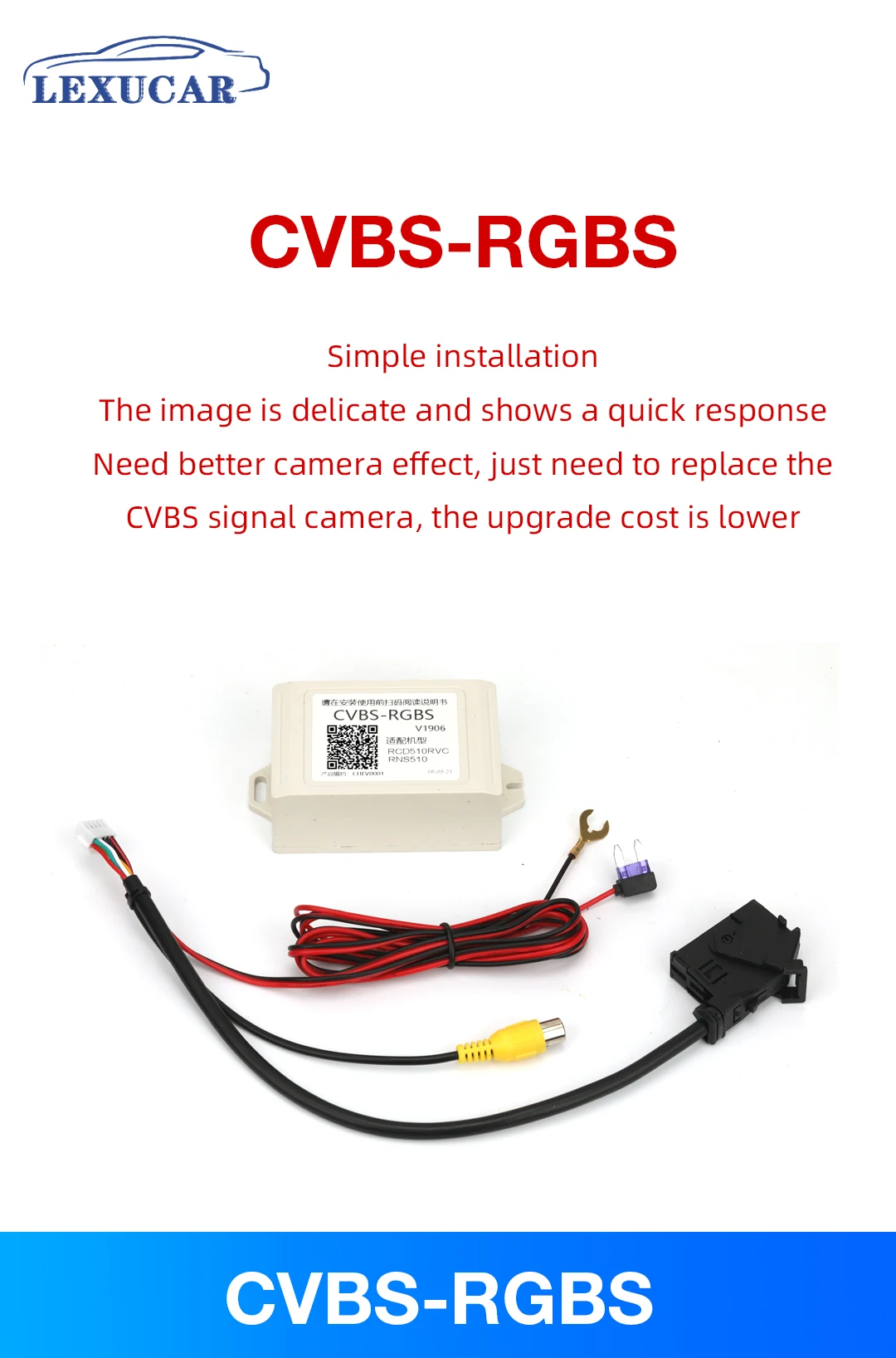

Простая установкаИзображение тонкое и показывает быструю реакциюНужен лучший эффект камеры, просто нужно заменить сигнальную камеру CVBS, стоимость обновления ниже

Примечание:

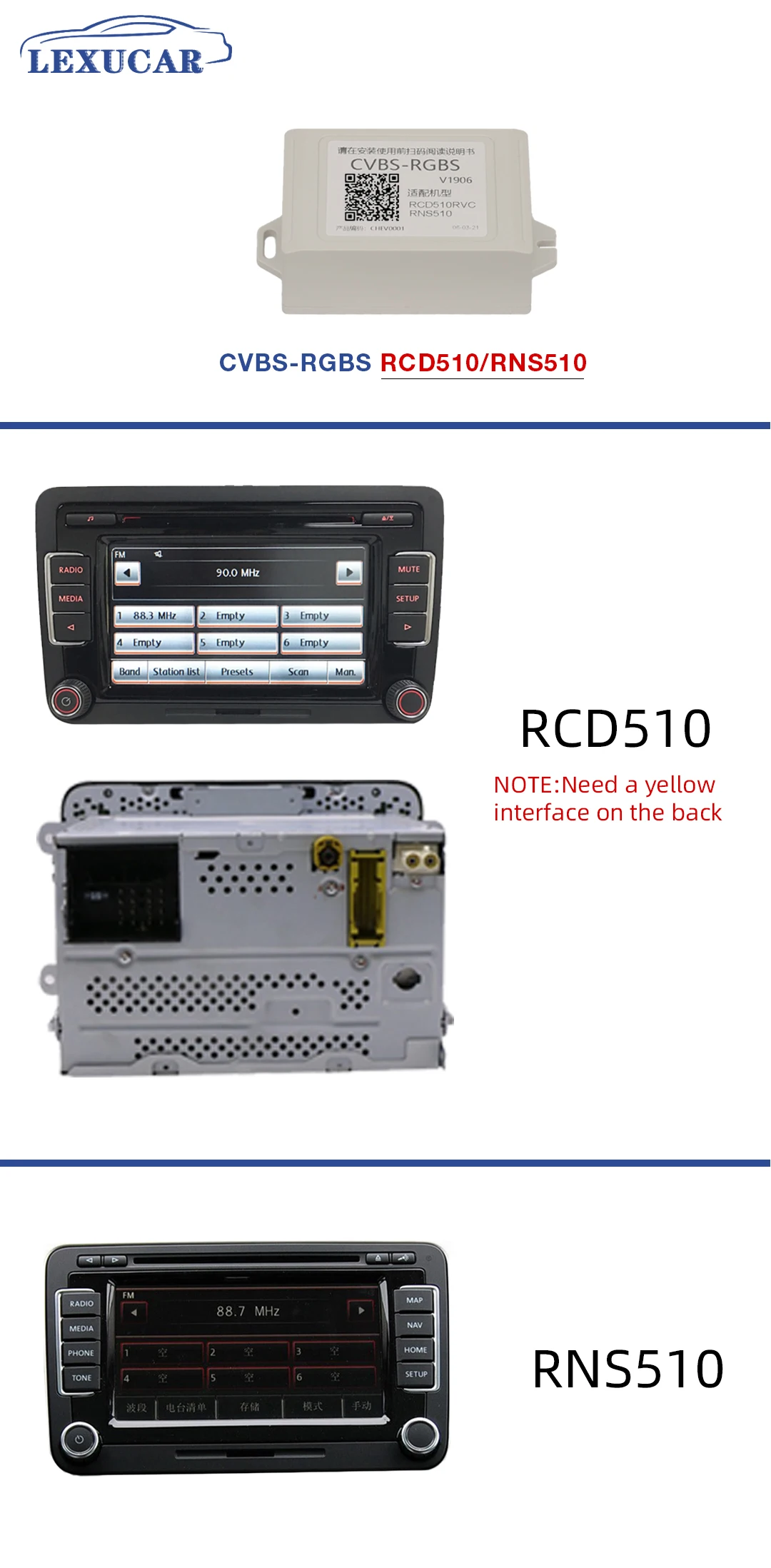

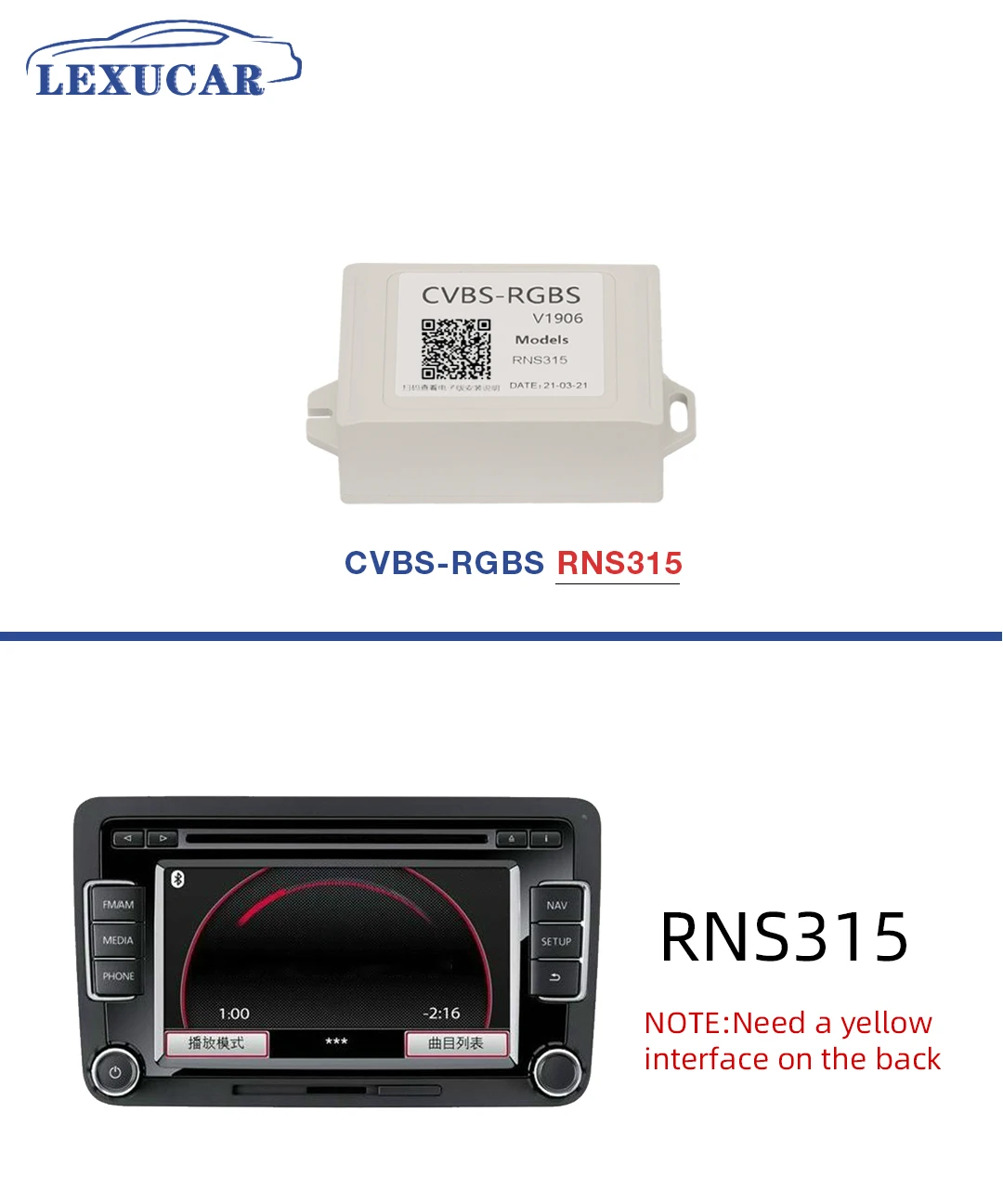

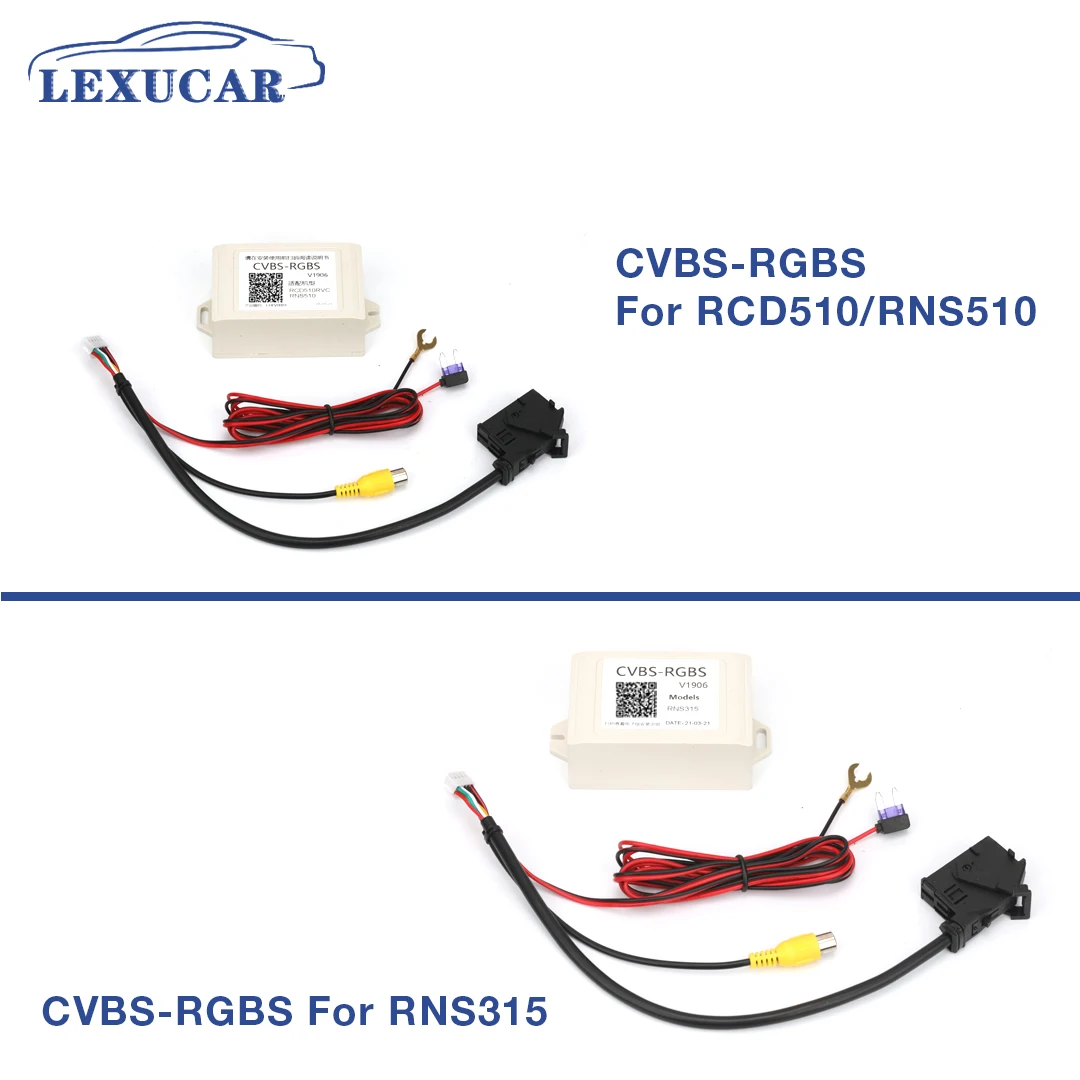

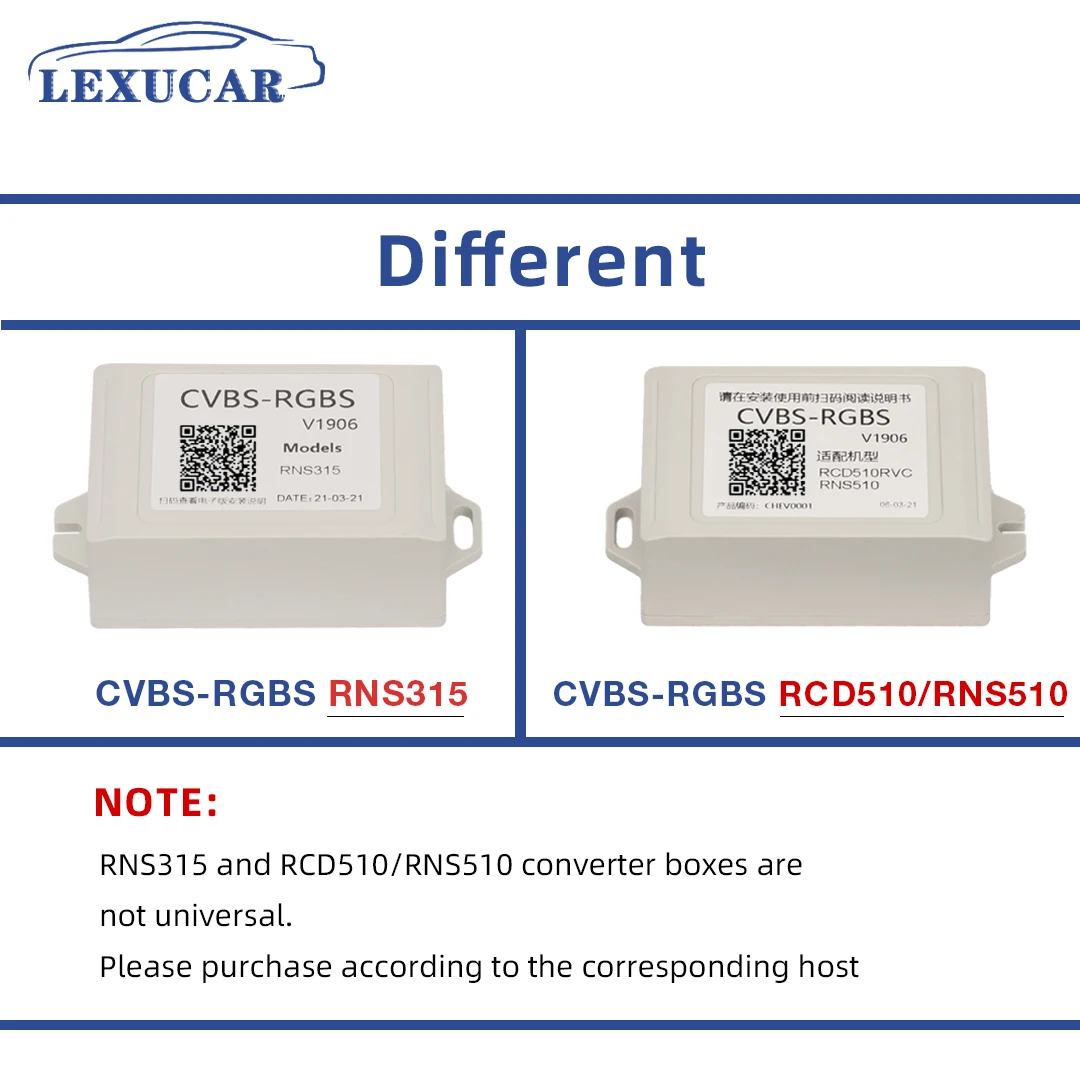

Конвертерные коробки RNS315 и RCD510/RNS510 не являются универсальнымиПожалуйста, покупайте в соответствии с вашим радио-хостом! Если вы совершите ошибку, это ваша проблема.

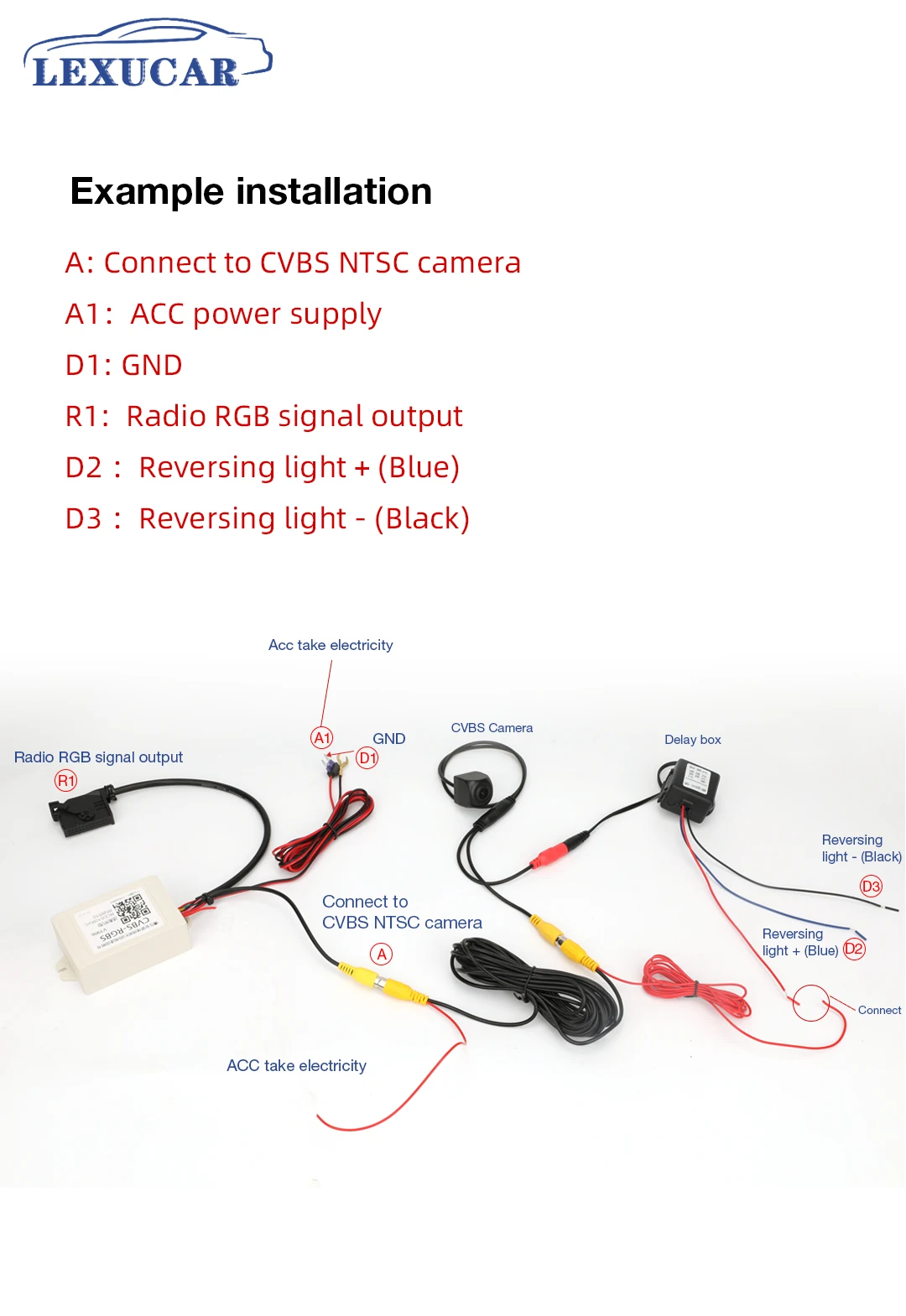

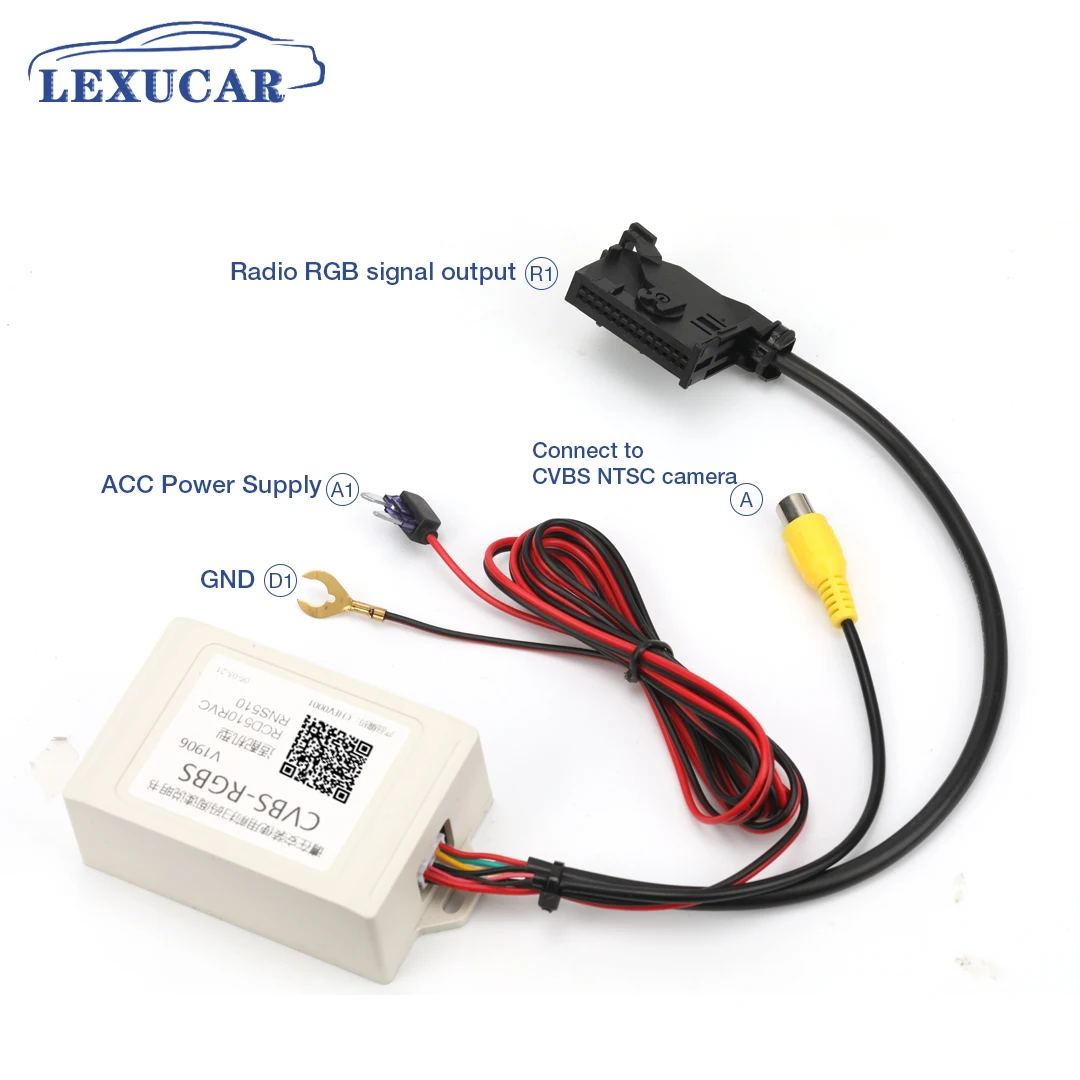

Схема установки:

A: подключение к CVBS камера NTSCA1:ACC принимает электричествоОбратите внимание на направление предохранителя, стрелка указывает положение, которое должно быть подключено к источнику питания, чтобы играть роль предохранителя, используйте мультиметр, чтобы найти место, которое отвечает условиям в коробке предохранителей, чтобы получить электричество;D1: Подключите металлическое положение винта транспортного средства или подключите корпус машины.Если он подключен к пластиковой декоративной части винта, это приведет к неисправности продукта и станет непригодным для использования;R1: выход радиосигнала RGBD2: светильник заднего хода + (синий)D3: светильник заднего хода-(черный)

Примечание:

Посылка не включает камеру заднего вида.

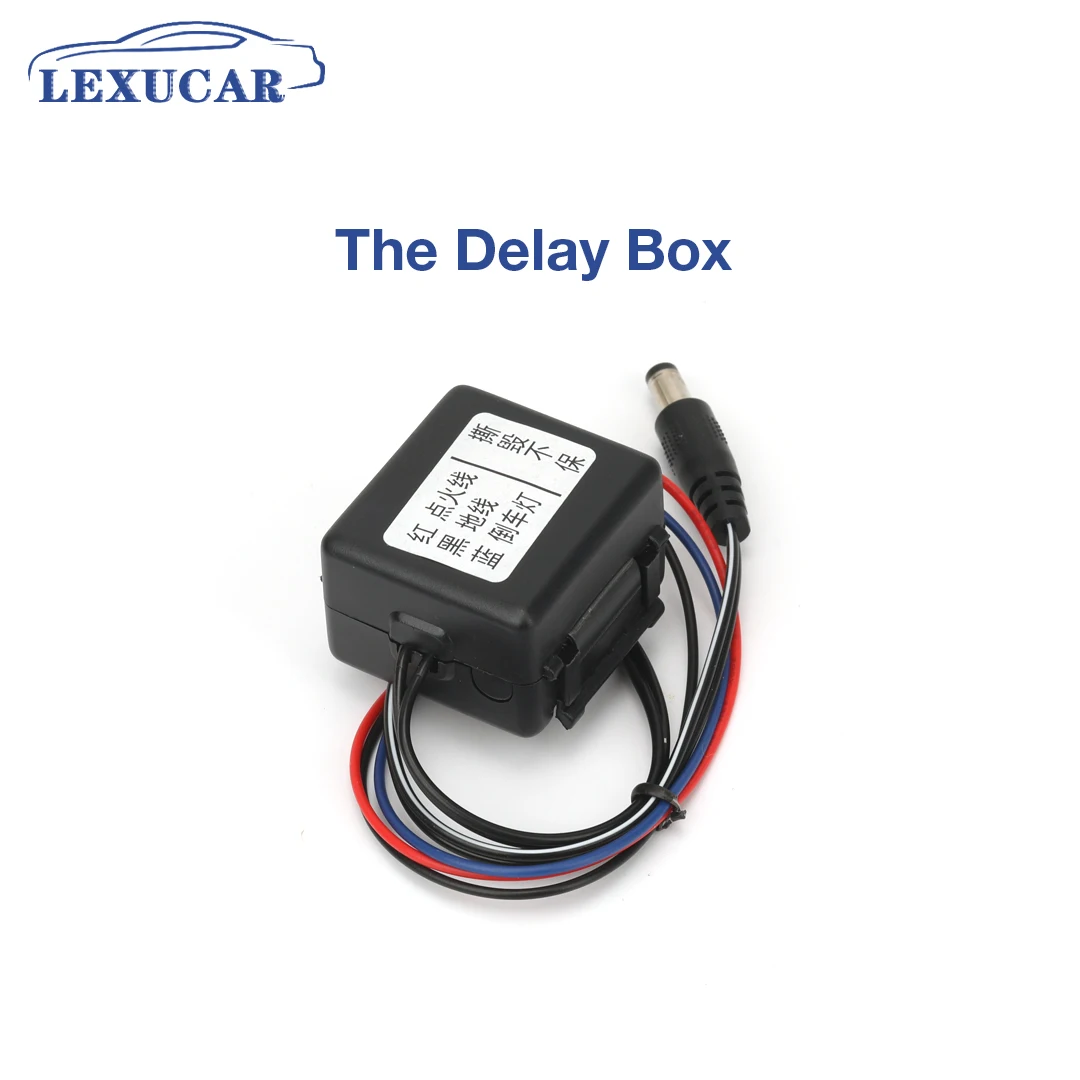

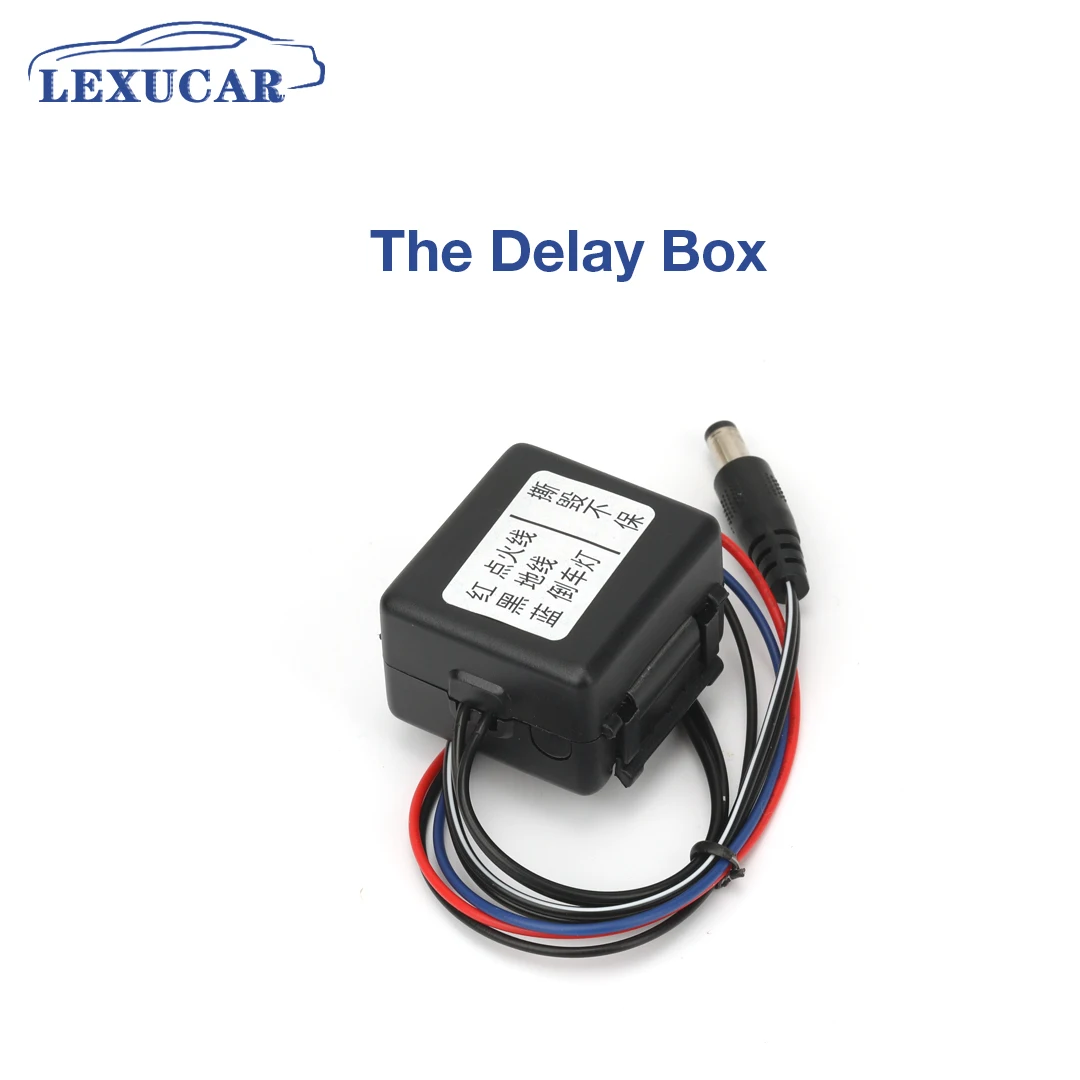

Коробка без задержки не требуется в 3 ситуациях

* Конверсионная коробка + CVBS (AV) откидная Камера: Нет необходимости устанавливать задержку коробки* Конверсионная коробка + камера CVBS (AV) с треком: Нет необходимости устанавливать коробку задержки* Коробка преобразования + камера CVBS (AV) без трека: Нет необходимости устанавливать коробку задержки

Проверьте правильность установки камеры:

В обратном направлении: дисплей 0,5-1V НапряжениеОтключение обратного хода: напряжение составляет 0 В через 15 секунд.Если да, поздравляем, вы завершили все ключевые шагиЗатем закройте багажник, подключите все вилки, заблокируйте автомобиль в течение 20 секунд, перезагрузите автомобиль и положите его в обратную передачу, вы можете увидеть видеоэкран заднего хода.
