Трехфазный модуль регулирования напряжения переменного тока STY-380D35E STY-380D35F STY-380D35G STY-380D35H

Последнее положение модели-это тип входного управляющего сигнала, Eexpress0-5V;Fexpress0-10V;Gexpress4-20mA;Hexpress1-5V.

Полностью изолированный трехфазный модуль регулирования напряжения переменного тока (далее-трехфазный модуль регулирования напряжения) трехфазное Обнаружение внутреннего коллектора, схема переключения фаз, ТРИГГЕРНАЯ схема интегрирована с тремя противопараллельными однонаправленными тиристорами, трехфазным синхронным трансформаторным модулем, предоставленным нашей компанией (модель isTB-3) с поддержкой (синхронный трансформатор также используется для Обеспечить внутренний источник питания для трехфазного модуля регулирования напряжения), нет необходимости в внешней цепи и источнике питания, вы можете использовать it0-5VDCSignal автоматического управления или внешнего потенциометра ручного управления, изменяя угол проводимости тиристора, трехфазное Напряжение нагрузки может быть изменено от десятков до tensVStepless Регулировка полного напряжения к сети питания.

Модель трехфазного модуля регулирования напряжения isSTY-380Dccc, amingstyalets трехфазный модуль регулирования напряжения, 380 означает, что трехфазный блок питания the380VACOn, В следующем поле указан текущий уровень (текущий уровень группы антипараллельных однонаправленных тиристоров). Последнее положение модели-это тип входного управляющего сигнала, Eexpress0-5V;Fexpress0-10V;Gexpress4-20mA;Hexpress1-5V.

Список Моделей

35а

STY-380D35E

STY-380D35F

STY-380D35G

STY-380D35H

75А

STY-380D75 E

STY-380D75F

STY-380D75G

STY-380D75H

120А

STY-380D120E

STY-380D120F

STY-380D120G

STY-380D120H

150А

STY-380D150E

STY-380D150F

STY-380D150G

STY-380D150H

Примечания: Последнее положение модели-это тип входного управляющего сигнала, Eexpress0-5V;Fexpress0-10V;Gexpress4-20mA;Hexpress1-5V.

Eseries Fseries Серия Gseries Hseries Входной диапазон 0 ~ 5 В 0 ~ 10 в 4 ~ 20 мА 1 ~ 5 В Входное сопротивление > 30 кОм > 30 кОм 250Ω > 30 кОм Допустимый диапазон входного сигнала 0,75 ~ 4,75 в 1,5 ~ 9,5 V 5 ~ 19 мА 1,25 ~ 4,75 V Диапазон угла переключения фаз 150 ° ~ 0 ° 150 ° ~ 0 ° 150 ° ~ 0 ° 150 ° ~ 0 °

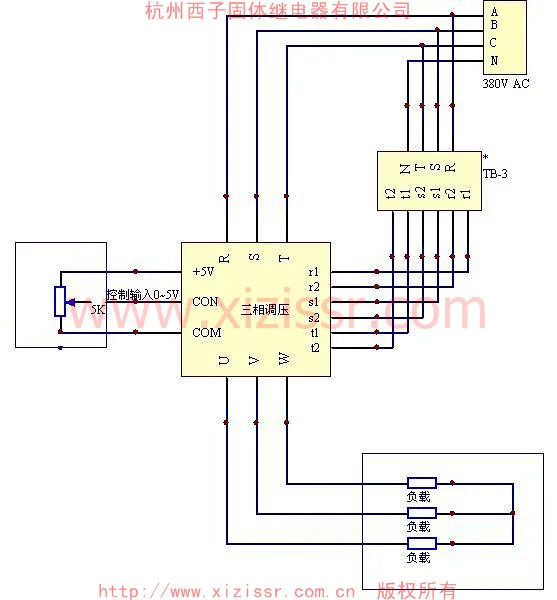

На трехфазном модуле регулирования напряжения, S, TAnd синхронный модулятор трансформатора, S, TConnect к мощности gridL1, L2, L3, синхронный провод преобразования.

U, V, W подключен к трехфазной нагрузке (Y, 、 метод подключения ОК).

На трехфазном модуле регулирования напряжения 1, r2, s1, s2, t1, t2And синхронный модуль трансформатора 1, r2, s1, s2, t1, t2Connect с кабелем (вилка в кабельном разъеме),+ 5V конец генерируется внутри, только для ручного управления потенциометром, CONIt-это контрольный конец, COMFor модуль внутреннего заземления.

AmongR, S, T, N, U, V, WThe сильная текущая часть и ther1, r2, s1, s2, t1, t2, + 5 В, CON, COM слабый ток части трансформатора полностью изолирован.

① При резистивной нагрузке, выберите уровень тока трансформатора должен быть больше или равен в 2 раза номинальному току нагрузки. ②Когда нагрузка двигателя переменного тока, выбор ssrтекущий уровень должен быть больше или равен to6-7Times номинального тока двигателя. ③ электромагнит переменного тока, защита линии промежуточного реле, когда катушка индуктивности находится под одинаковой нагрузкой, выбор тока Уровень трансформатора должен быть больше или равен номинальному току нагрузки в 4 раза. ④Мощность компенсационный конденсатор нагрузки, выбор ssrтекущий уровень трансформатора должен быть больше, чем 5 раз номинальный ток нагрузки. ⑤Трансформатор должен быть больше или равен в 5 раз первичному номинальному току трансформатора, специальная чувствительность, емкостная нагрузка должна быть увеличена в соответствии с практическим опытом Маржа.

Трехфазный модуль регулирования напряжения переменного тока может быть оснащен следующими радиаторами: E-40/F-70/F-100/G-120/G-150/G-185/A-250/A-330

1. Трехфазный модуль регулирования напряжения и трехфазный синхронный трансформатор moduleTB-3The цепи могут быть применены to380V(260V-420V)、 50HzOn электросети, если пользователь использует его на низком напряжении, может быть настроен для нашей компании.

2. CONyesCOMMust быть положительным, если полярность противоположна, выход выходит из-под контроля (полностью открытый или полностью закрытый). Когда endCONfrom0-5VWhen управления изменяется, напряжение на нагрузке переменного тока, напряжение можно отрегулировать до максимального значения (для резистивных нагрузок). amongCONstay0-0 .75 в влево и вправо-все закрытые зоны, надежно отключают выход модуля; CONstay0.75V-4,75 в влево и вправо-регулируемые области, то есть, С увеличением управляемого напряжения, проводимость angle≤from150 ° reach0 ° линейное снижение, напряжение на нагрузке переменного тока увеличивается от десятков вольт до максимума; CONstay4.75-5 В, когда слева или справа, это полная Открытая область, максимальное напряжение на нагрузке переменного тока (близко к напряжению сетки).

3. E, F, HseriesCONyesCOMThe входное сопротивление больше than30KΩ. + 5 В сигнал напряжения поставляется только к ручному потенциометру, а не для других целей, значение сопротивления выбранного потенциометра is2-10kbetween между.

4. Сильная часть тока, слабая часть тока, напряжение изоляции между нижними пластинами модуля больше than2000VAC.

5. Теплотворная способность всего модуля является суммой трехфазного фактического тока нагрузки amperes times1.5tile/Ampere расчета, радиатор availableE-40, F-70, F-100andGseries.

6. Трехфазная нагрузка isYIn метод соединения формы, YThe центральная точка может быть соединена с или без центральной линии, но когда Центральная линия соединена, интерференция гармоник высокого порядка больше, чем когда Центральная линия не подключена.

7. Преобразователь частоты обычно используется в регулировании скорости трехфазного асинхронного двигателя переменного тока, только вентиляторы, двигатель насоса и другие мягкие характеристики нагрузки или крутящий момент двигателя может быть достигнуто путем регулирования скорости. При применении к трёхфазному двигателю следует учитывать положение с мягким запуском, напряжение или текущее управление замкнутым циклом.

8. Трехфазный синхронный трансформатор moduleTB-3OnNIt должен быть надежно заземлен. TB-3It продается с трехфазным модулем регулирования напряжения.

9. Трехфазное регулирование напряжения переменного тока должно быть preferredSSR-3JKAnd трех случайных твердотельных реле.

10. Для выбора и защиты уровня тока, пожалуйста, обратитесь к однофазному твердотельному реле переменного тока.

11. Если нагрузка является линейной для регулирования напряжения, высокое требование для стабилизации напряжения, пожалуйста, добавьте отрицательные отзывы напряжения.

'
