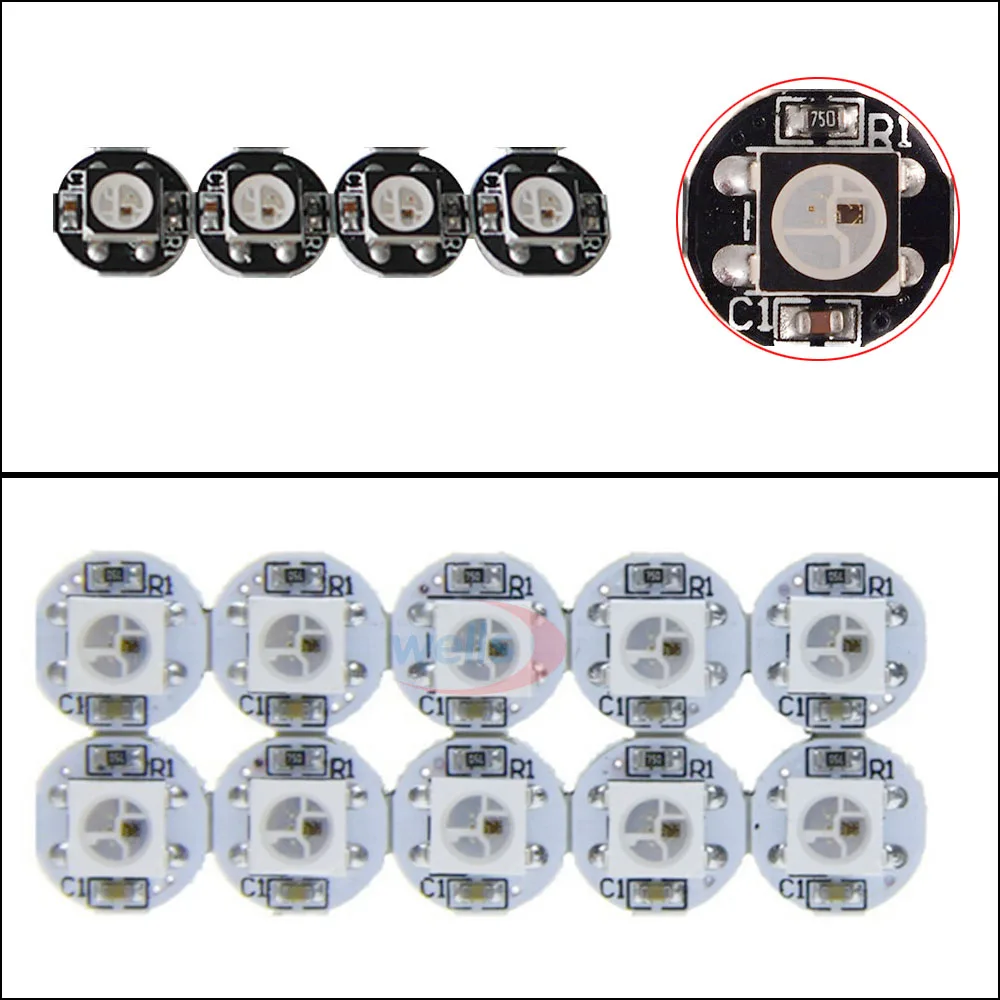

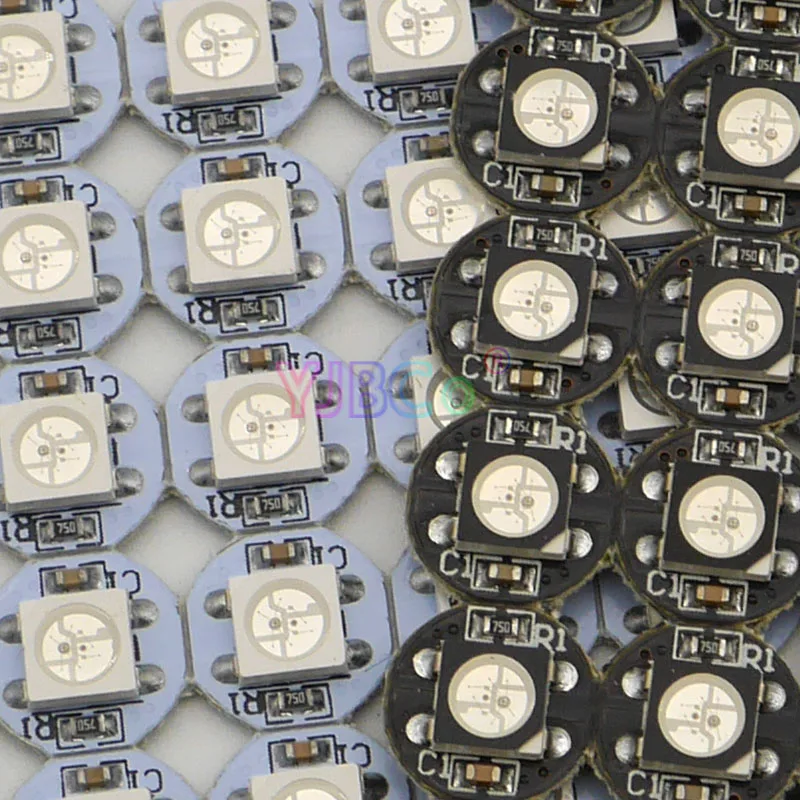

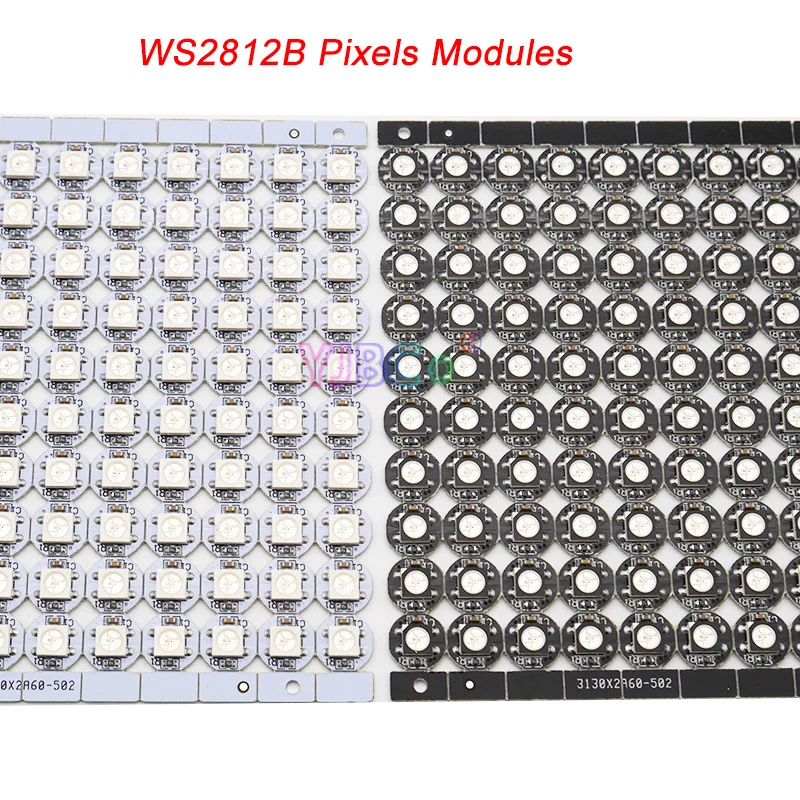

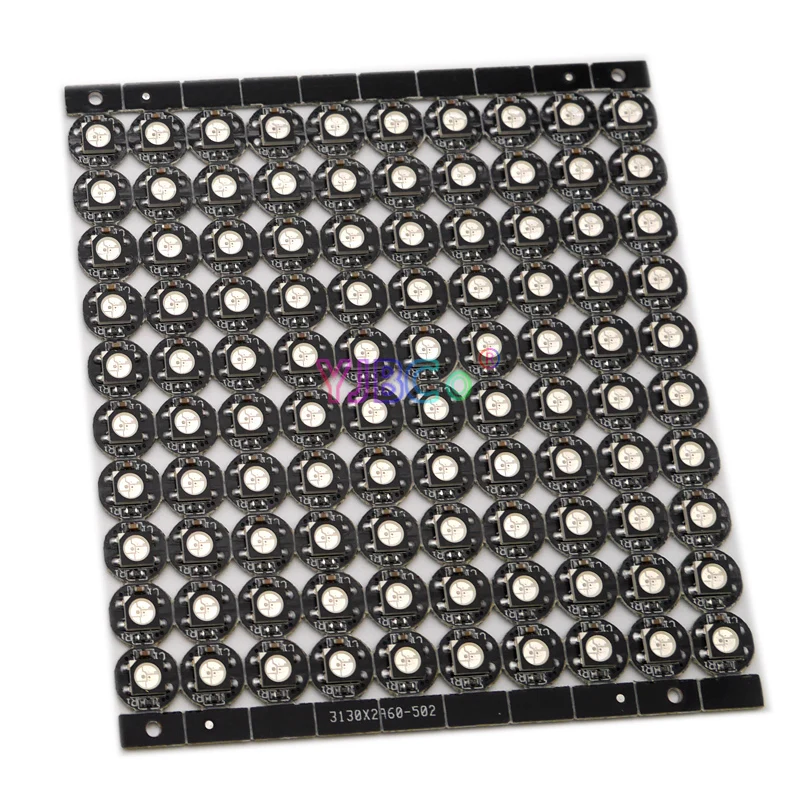

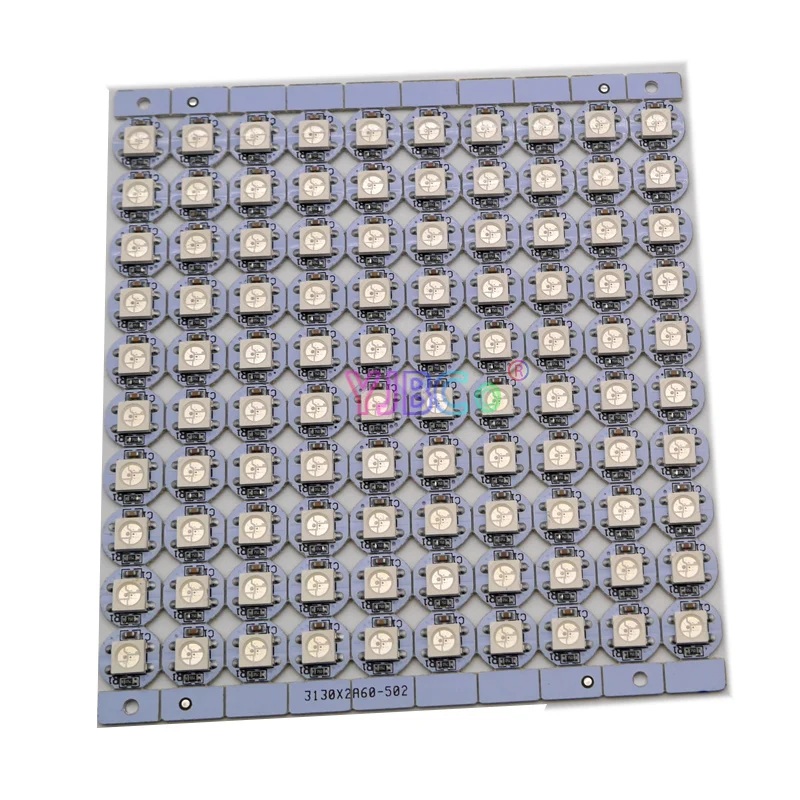

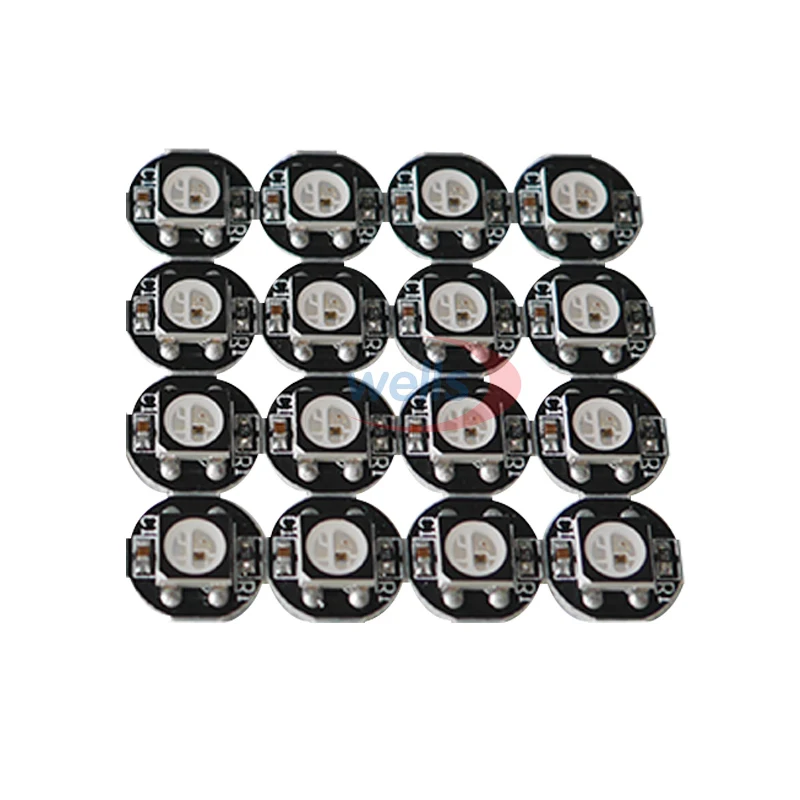

50 1000 шт. WS2812 пиксельные модули светодиодная плата радиатор WS2811 IC встроенный 5050 SMD RGB DC5V светодиодные чипы

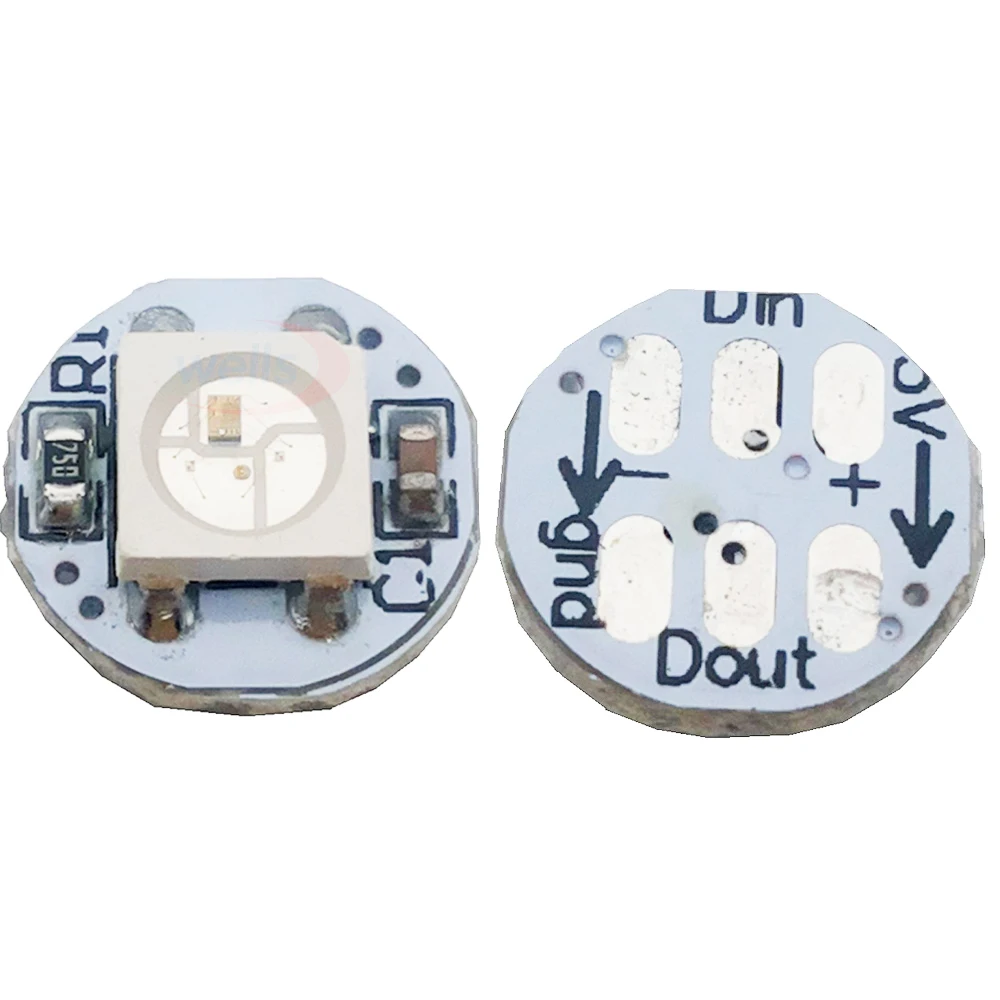

Функция штыря

Нет.

Символ

Описание функции

1

VDD

Светодиодный источник питания

2

Выход

Контроль выходного сигнала данных

3

VSS

Наземный

4

DIN

Контроль ввода сигнала данных

Абсолютные максимальные оценки

Праметр

Символ

Рейтинг

Блок

Напряжение источника питания

VDD

+ 3,5 ~ + 5,3

V

Входное напряжение

VI

-0,5 ~ VDD + 0,5

V

Рабочая Температура соединения

Топ

-25 ~ + 80

Диапазон температуры хранения

Tstg

-40 ~ + 105

Электрические характеристики (TA =-20 ~ + 70,VDD = 4,5 ~ 5,5 V,VSS = 0V, если не указано иное)

Праметр

Smybol

Условия

Мин

ТПИ

Макс.

Блок

Входной ток

II

VI = VDD/VSS

--

--

± 1

МкА

Уровень входного напряжения

VIH

DIN, набор

0.7VDD

--

--

V

Вил

DIN, набор

--

--

0,3 VDD

V

Напряжение гистерезиса

VH

DIN, набор

--

0,35

--

V

Характеристики переключения (TA =-20 ~ + 70,VDD = 4,5 ~ 5,5 V,VSS = 0V, если не указано иное)

Праметр

Символ

Состояние

Мин

ТПИ

Макс.

Блок

Время задержки передачи

TPLZ

CL = 15pF,DIN→

Выход, RL = 10KΩ

--

--

300

Ns

Осеннее время

TTHZ

CL = 300pF,OUTR/OUTG/OUTB

--

--

120

МКС

Вход capcity

CI

--

--

--

15

ПФ

Характеристика RGB IC параметр

Излучающий цвет

Модель

Длина волны (нм)

Сила света (мкд)

Напряжение (В)

Красный

13CBAUP

620-625

390-420

2,0-2,2

Зеленый

13CGAUP

522-525

660-720

3,0-3,4

Синий

10R1MUX

465-467

180-200

3,0-3,4

Время передачи данных (TH + TL=1,25 МКС ± 600нс)

T0H

0 код, время высокого напряжения

0.4us

± 150 нс

T1H

1 код, время высокого напряжения

0.8us

± 150 нс

T0L

0 код, низкое напряжение

0.85us

± 150 нс

T1L

1 код, низкое напряжение

0.45us

± 150 нс

RES

Время низкого напряжения

Выше 50 мкс

I. Особенности и преимущества

Интеллектуальная защита обратного подключения, обратное соединение источника питания не повреждает IC.

L цепь управления и светодиодный источник питания.

Схема управления l и чип RGB интегрированы в посылка 5050 компонентов, формируют полный контроль точки пикселя.

L Встроенная цепь изменения сигнала, после изменения волны к следующему драйверу, убедитесь, что искажение формы волны не скапливается.

L встроенная электрическая схема сброса и схема отключения питания.

L каждый пиксель трех основных цветов может достичь 256 яркости дисплея, завершенный 16777216 цветной полноцветный дисплей и частота сканирования не менее 400 Hz/s.

L Каскадный порт передачи сигнала с помощью одной линии.

L любые две точки на расстоянии более 5 м сигнал передачи без какого-либо увеличения цепи.

L, когда частота обновления составляет 30 кадров в секунду, количество каскада не меньше, чем 1024 точки.

L отправляет данные со скоростью 800 кбит/с.

L Цвет светильник был очень последовательным, экономичным ..

II. Применение

L полноцветный модуль, полноцветный мягкий свет полоса лампы.

L светодиодный декоративный светильник, внутренний/наружный светодиодный неравномерный экран.

III. Общее описание

WS2812B-это интеллектуальный светодиодный светильник управления, который интегрирован в посылка 5050 компонентов. Внутренняя система включает интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала. Также включает прецизионный внутренний осциллятор и 12V напряжение машина для испытаний на программируемую постоянную ок Н-nt панель управления, эффективного пикселей точечный светильник цветного материала, украшенные последовательный свет.

Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые изменяются с помощью внутренней схемы усиления сигнала, отправляются на следующий пиксельный каскад через порт DO. После передачи для каждого пикселя сигнал для уменьшения 24 бит. Pixel принимает технологию автоматической передачи resha-ping, что делает количество пикселя каскадом не ограничено передачей сигнала, зависит только от скорости передачи сигнала.

Светодиодный индикатор низкого напряжения, защита окружающей среды и энергосбережение, высокая яркость, угол рассеяния большой, хорошая консистенция, низкая мощность, длительный срок службы и другие преимущества. Встроенный светодиодный чип управления становится более простой схемой, небольшой объем, удобная установка.

I. Особенности и преимущества

Интеллектуальная защита обратного подключения, обратное соединение источника питания не повреждает IC.

L цепь управления и светодиодный источник питания.

Схема управления l и чип RGB интегрированы в посылка 5050 компонентов, формируют полный контроль точки пикселя.

L Встроенная цепь изменения сигнала, после изменения волны к следующему драйверу, убедитесь, что искажение формы волны не скапливается.

L встроенная электрическая схема сброса и схема отключения питания.

L каждый пиксель трех основных цветов может достичь 256 яркости дисплея, завершенный 16777216 цветной полноцветный дисплей и частота сканирования не менее 400 Hz/s.

L Каскадный порт передачи сигнала с помощью одной линии.

L любые две точки на расстоянии более 5 м сигнал передачи без какого-либо увеличения цепи.

L, когда частота обновления составляет 30 кадров в секунду, количество каскада не меньше, чем 1024 точки.

L отправляет данные со скоростью 800 кбит/с.

L Цвет светильник был очень последовательным, экономичным ..

II. Применение

L полноцветный модуль, полноцветный мягкий свет полоса лампы.

L светодиодный декоративный светильник, внутренний/наружный светодиодный неравномерный экран.

III. Общее описание

WS2812B-это интеллектуальный светодиодный светильник управления, который интегрирован в посылка 5050 компонентов. Внутренняя система включает интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала. Также включает прецизионный внутренний осциллятор и 12V напряжение машина для испытаний на программируемую постоянную ок Н-nt панель управления, эффективного пикселей точечный светильник цветного материала, украшенные последовательный свет.

Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые изменяются с помощью внутренней схемы усиления сигнала, отправляются на следующий пиксельный каскад через порт DO. После передачи для каждого пикселя сигнал для уменьшения 24 бит. Pixel принимает технологию автоматической передачи resha-ping, что делает количество пикселя каскадом не ограничено передачей сигнала, зависит только от скорости передачи сигнала.

Светодиодный индикатор низкого напряжения, защита окружающей среды и энергосбережение, высокая яркость, угол рассеяния большой, хорошая консистенция, низкая мощность, длительный срок службы и другие преимущества. Встроенный светодиодный чип управления становится более простой схемой, небольшой объем, удобная установка.

Посылка включает в себя:

50100/500/1000 шт WS2812B Чип(По вашему выбору)
