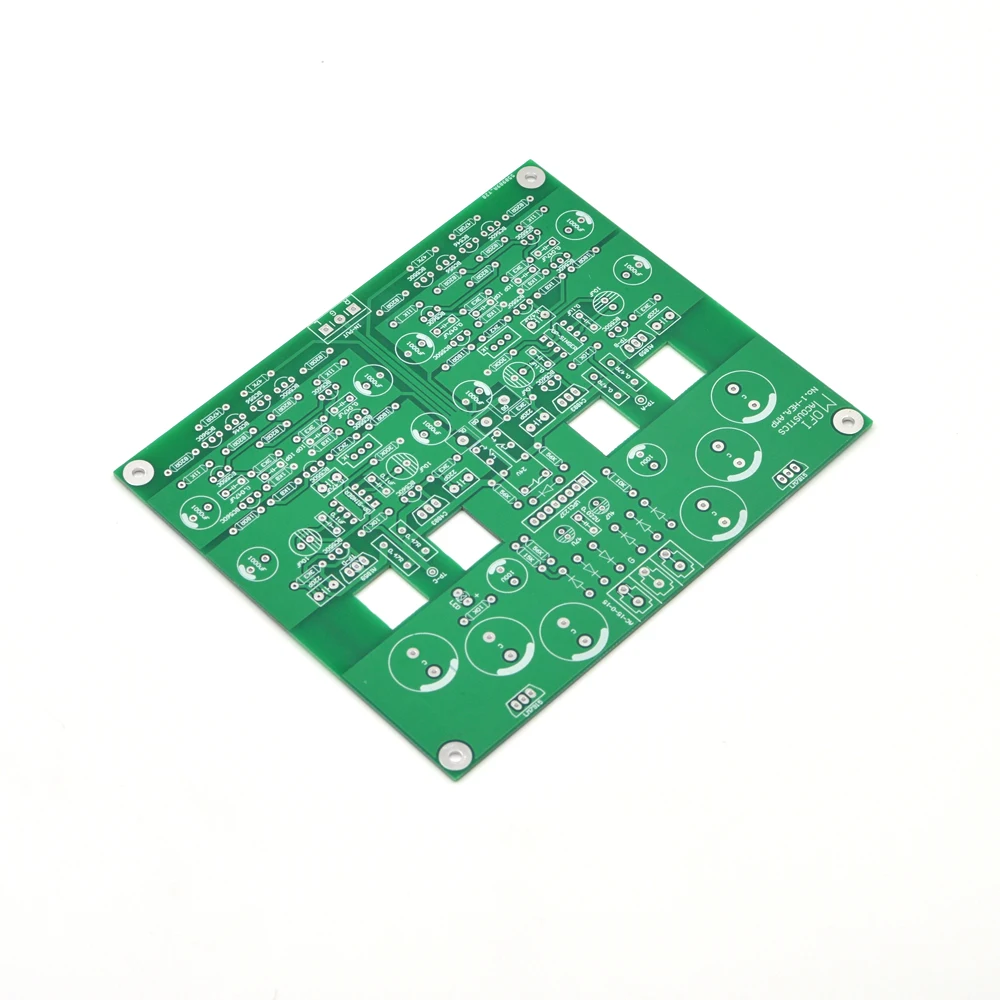

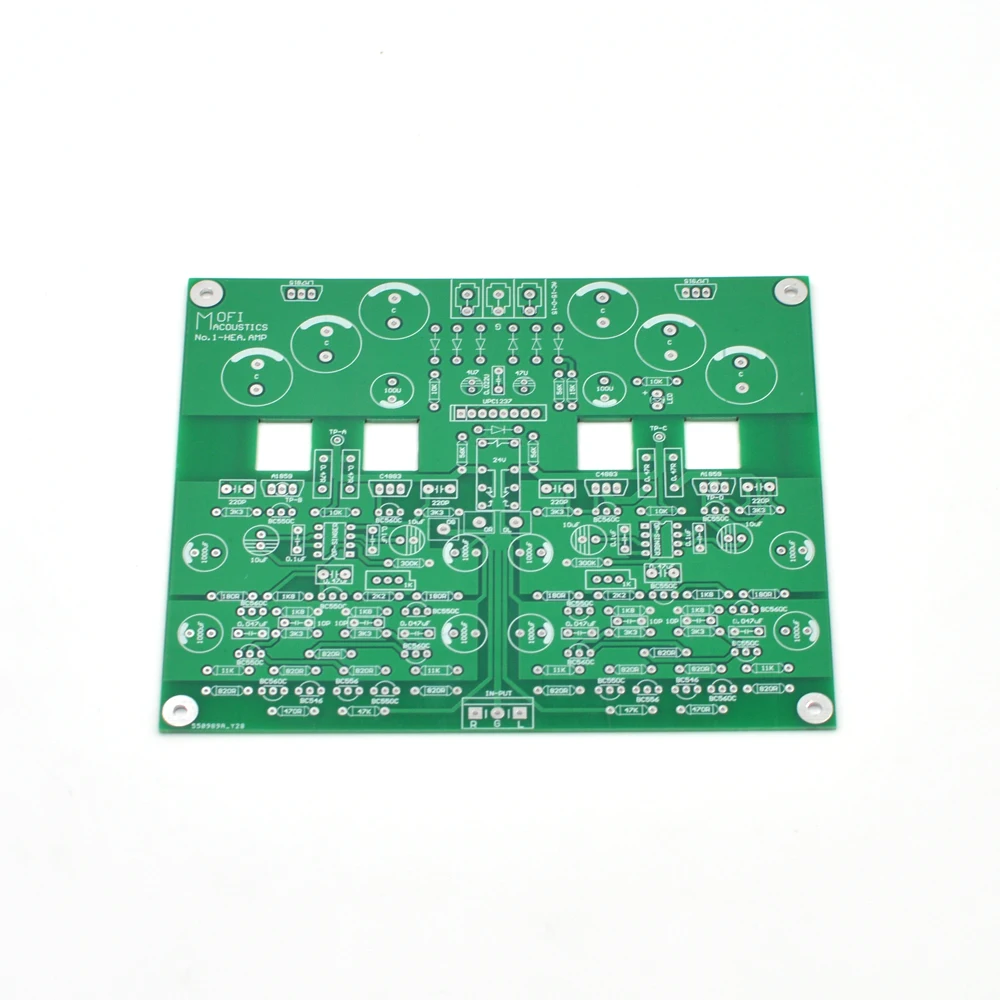

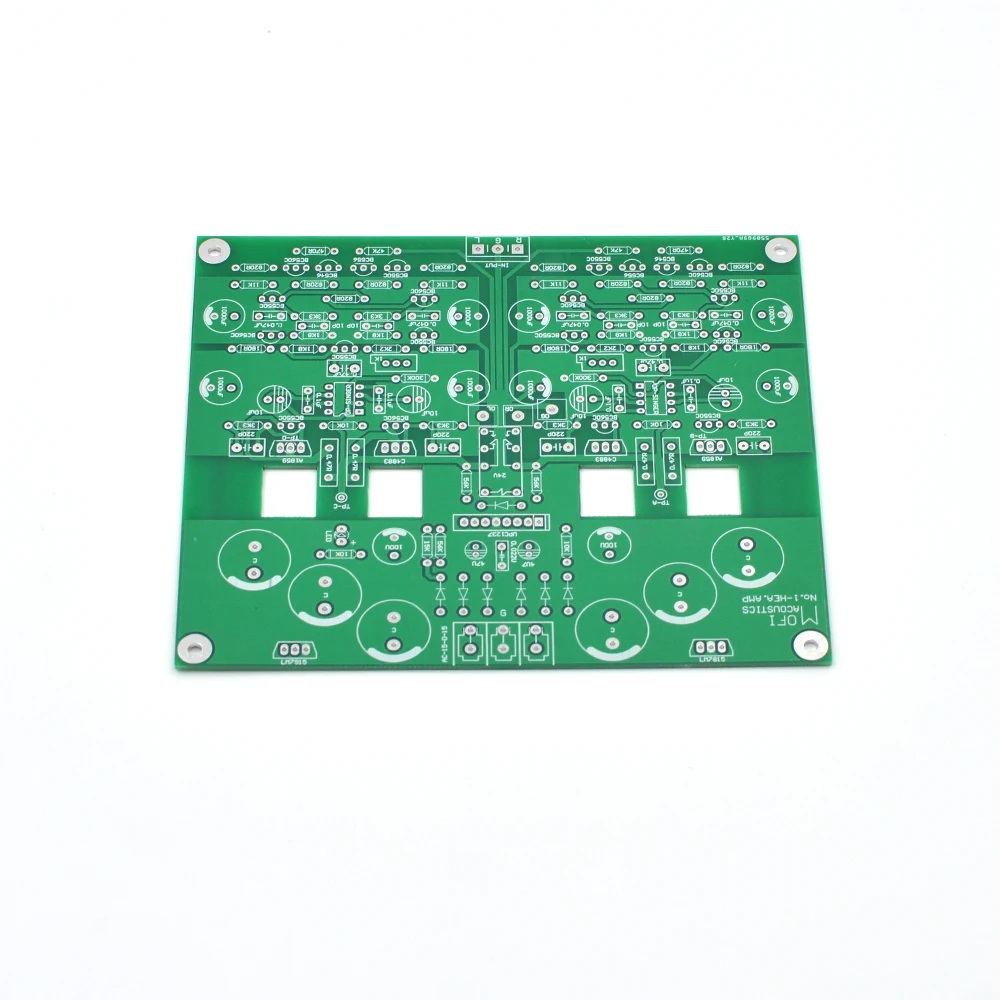

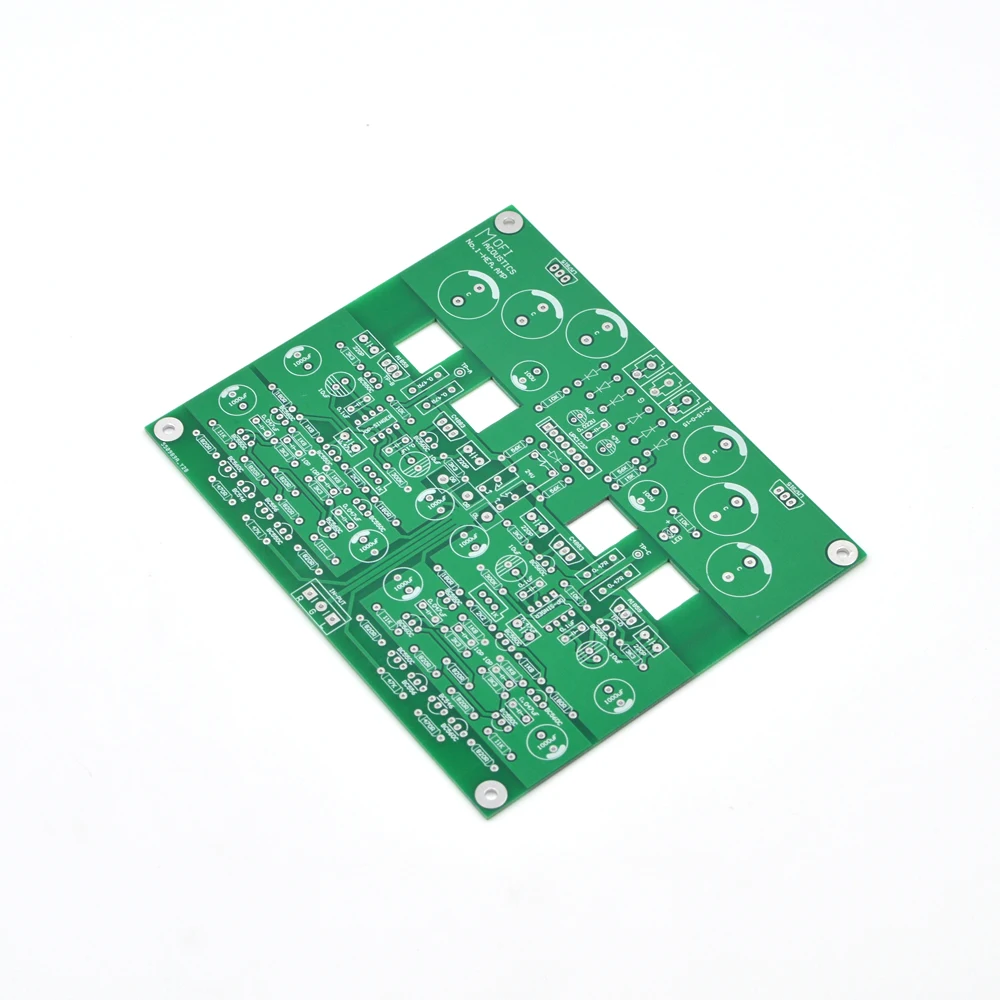

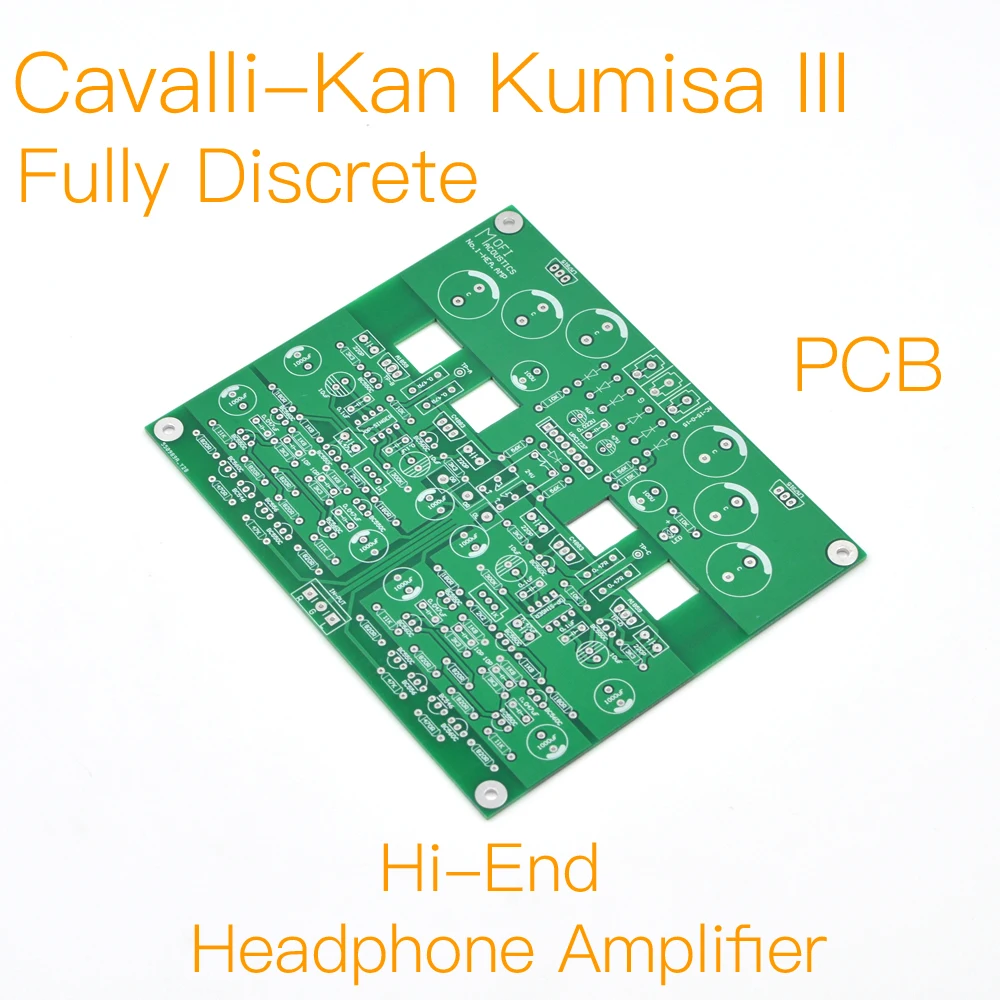

MOFI-REF1 полностью дискретный усилитель для наушников DIY проект PCB
Полностью Дискретная полностью дополняющая топологияНет общих глобальных отрицательных отзывы.Интегральные схемы не используются, за исключением серводвигателя постоянного тока и регуляторов напряжения.Дополнительный этап усиления входного сигнала с дополнительными источниками напряжения для установки рабочей точки.Текущее зеркало с усилением.Дополнительный этап вывода push-pull.Сервопривод постоянного тока.Ntegrated схема защиты наушников.Все-в-одном, одноточечное заземление, сопротивление заземлению близко к значению сопротивления 0,02 Ом, низкая noisedesign.PCB небольшой и гибкий, больше подходит для всех видов установки шасси.

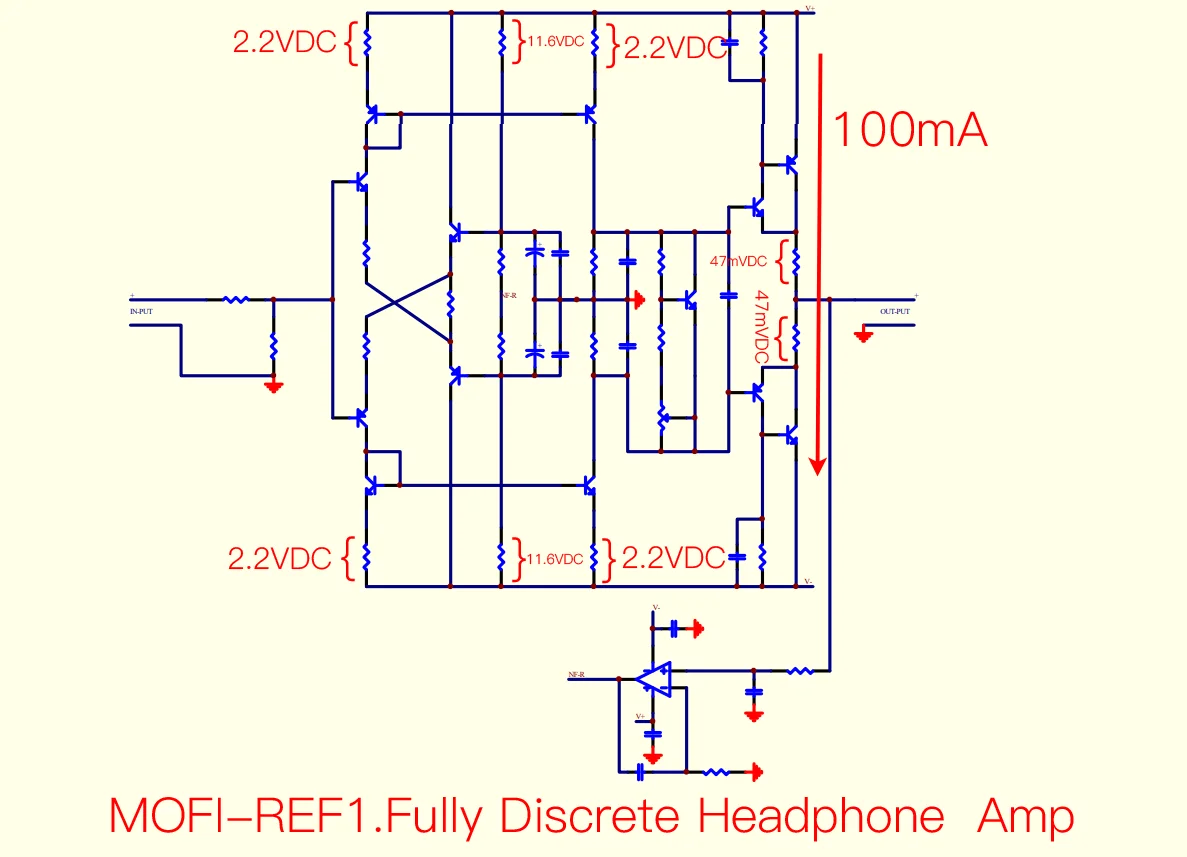

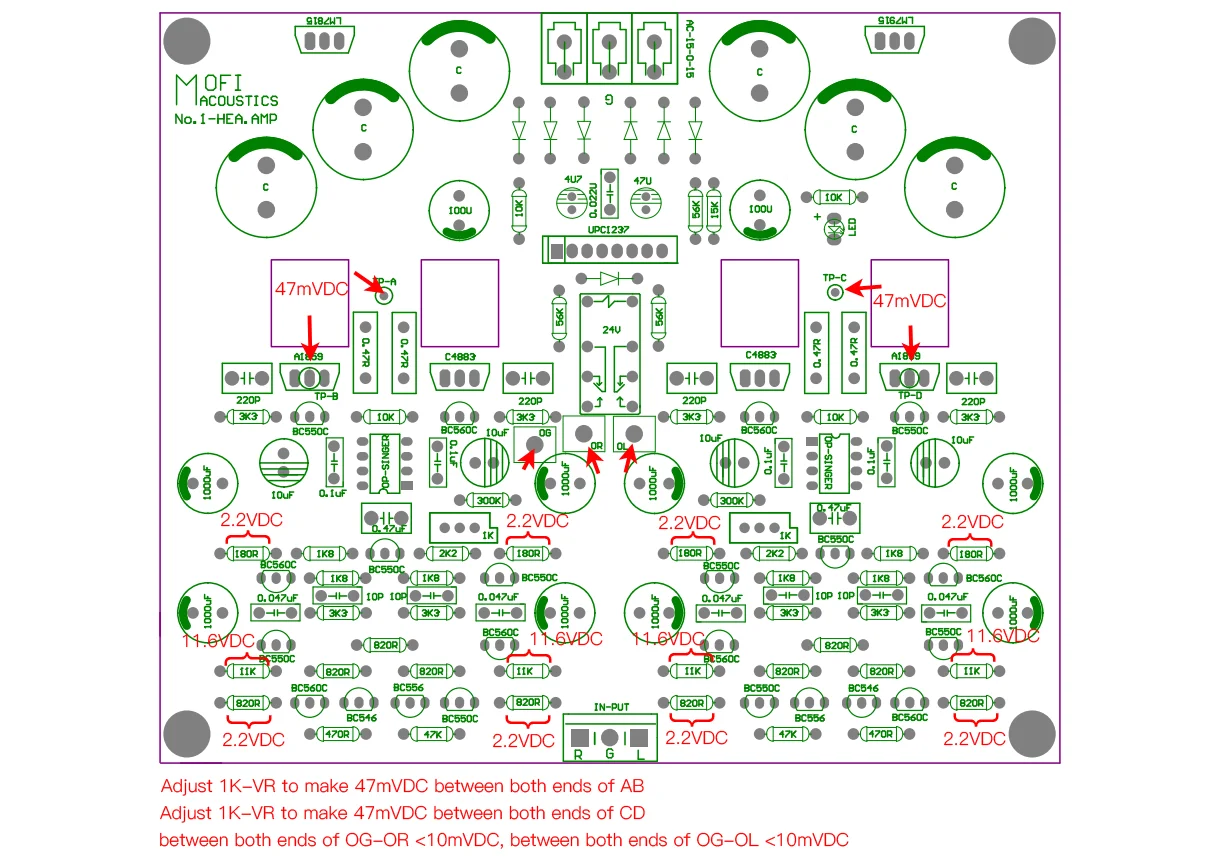

Схема и ключевые точки отладки
PCB поставляется с компонентными параметрами для легкой установки.Мы ссылаемся только на схему части усиления цепи. Если вам нужен полный параметр цепи, пожалуйста, прочитайте значение компонента с PCB самостоятельно; Мы не предоставляем дополнительно.Пожалуйста, держите тестовое напряжение достаточно близко к нему, +-20% также допускается.
Инструкции

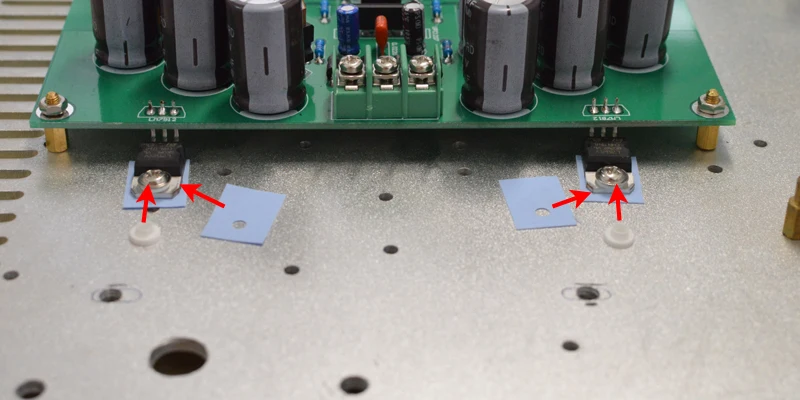

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей.Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе.Советы:Пожалуйста, подготовьте внешний радиатор. Крепление на нижней части шасси amplifer-отличный выбор.Отрегулируйте 1K-VR по часовой стрелке до максимального значения сопротивления перед включением.После включения, Медленно отрегулируйте 1K-VR против часовой стрелки до тех пор, пока 47 мВ не будет измерено между AB и CD.

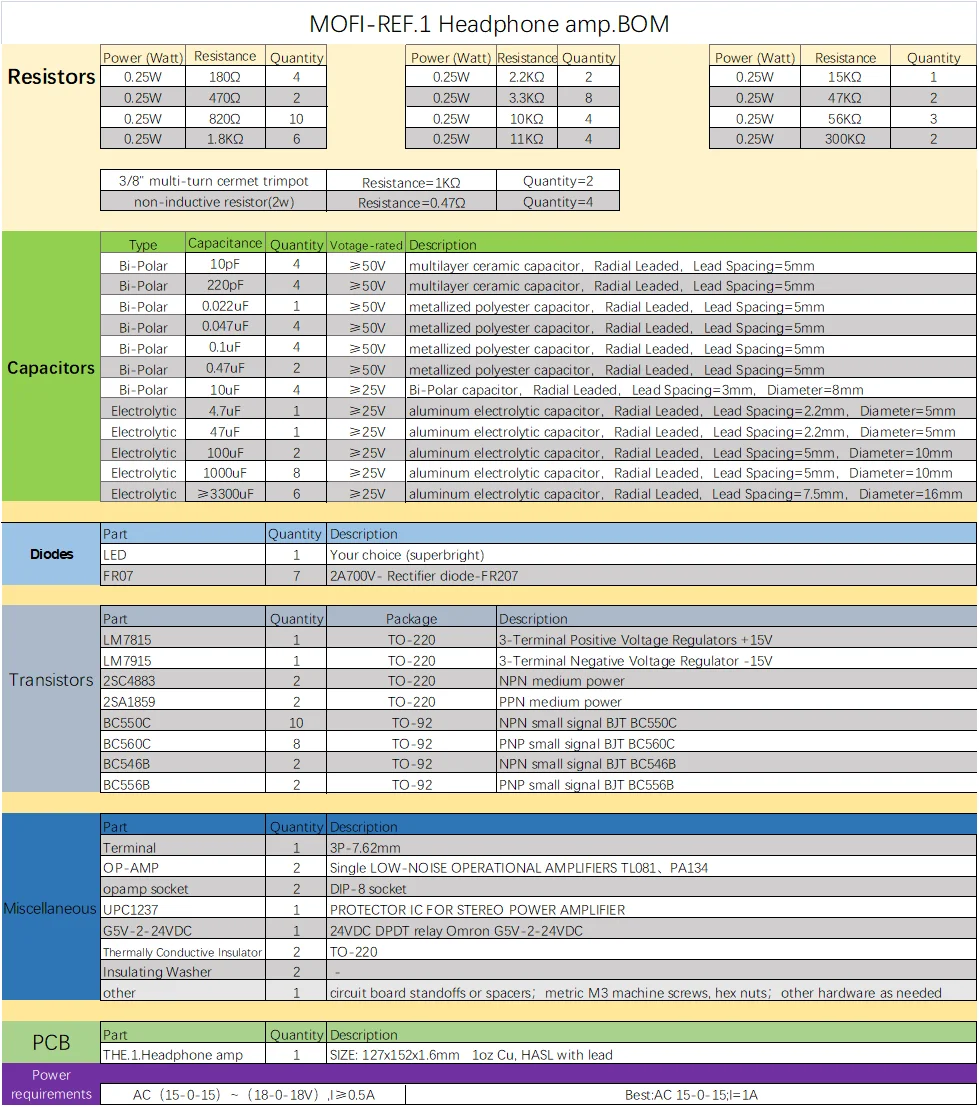

Список деталей
