MOFI-HA5000 полностью дискретный усилитель для наушников печатной платы

Добро пожаловать в магазин MOFI-Acoustics. Для того, чтобы обеспечить лучший опыт покупок, позвольте мне уточнить эту информацию, чтобы избежать ненужной неудобства: 1. Все товары в магазине не включены: таможенные пошлины, таможенные сборы и налоги. Без специальных требований, мы объявим их в соответствии с ценой продукта. 2. Мы надеемся, что вы сможете понять соответствующую налоговую политику вашей местной таможни. Мы не принимаем ваш отказ от товаров из-за проблем с таможенным налогом; (в некоторых странах платформа имеет возможность предварительного сбора тарифов). 3. Чтобы не повлиять на получение товаров, после покупки товаров, пожалуйста, обратите больше внимания на информацию, такую как электронные письма, сообщения на платформе и т. д. Если есть какая-либо информация о неясном адресе или изменении логистической политики, мы сообщим вам как можно скорее, И с нетерпением ждем вашего ответа.

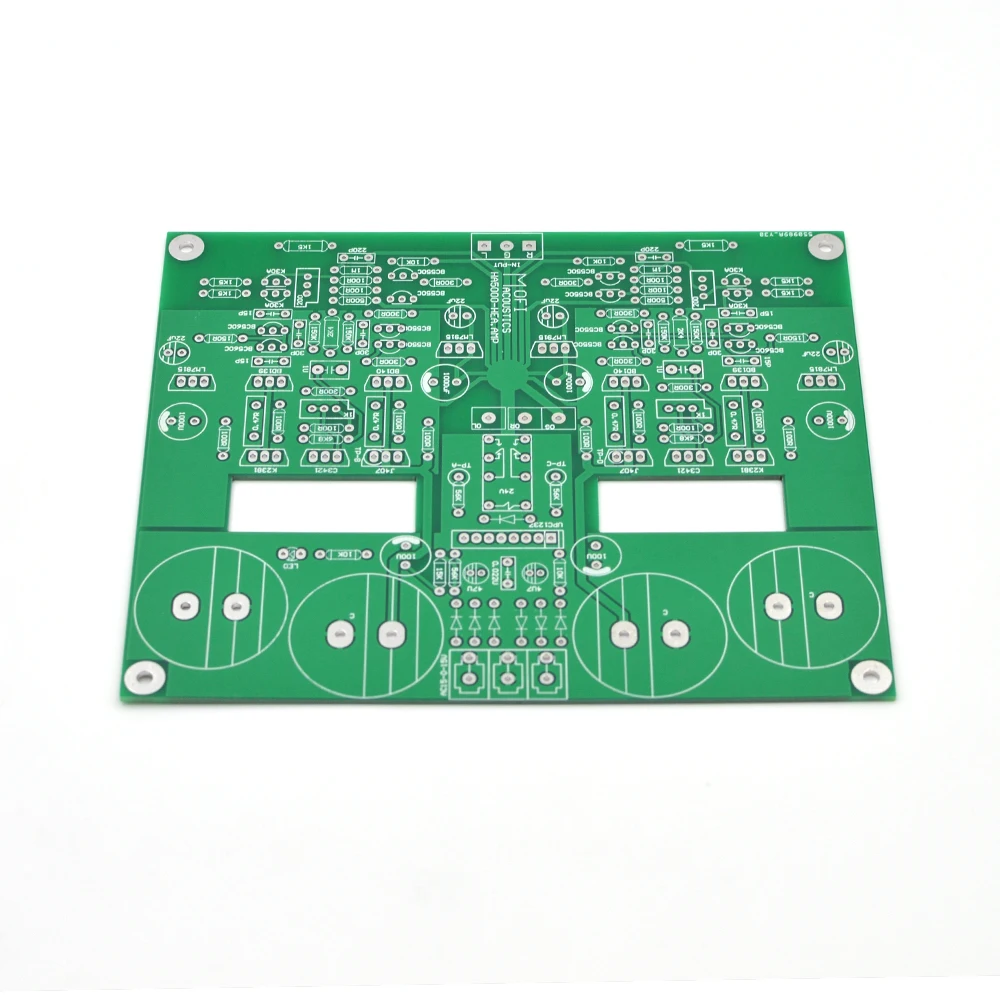

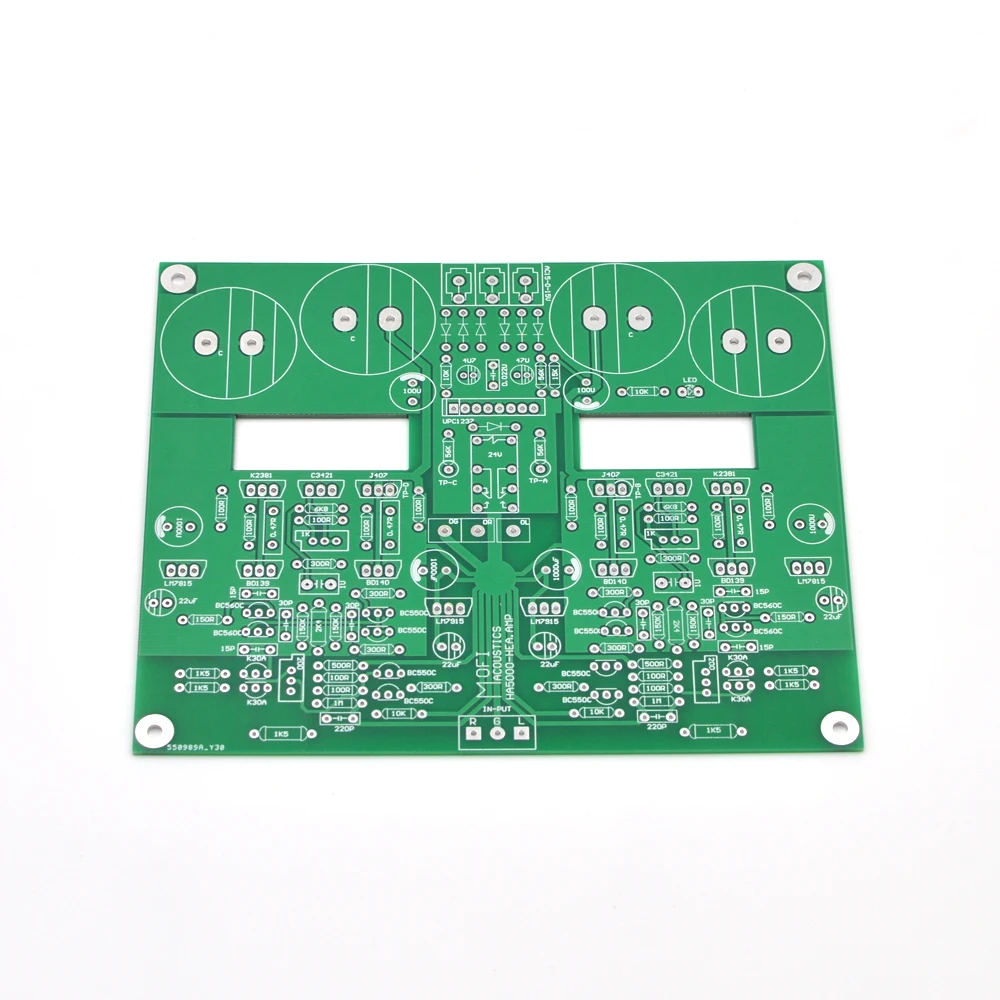

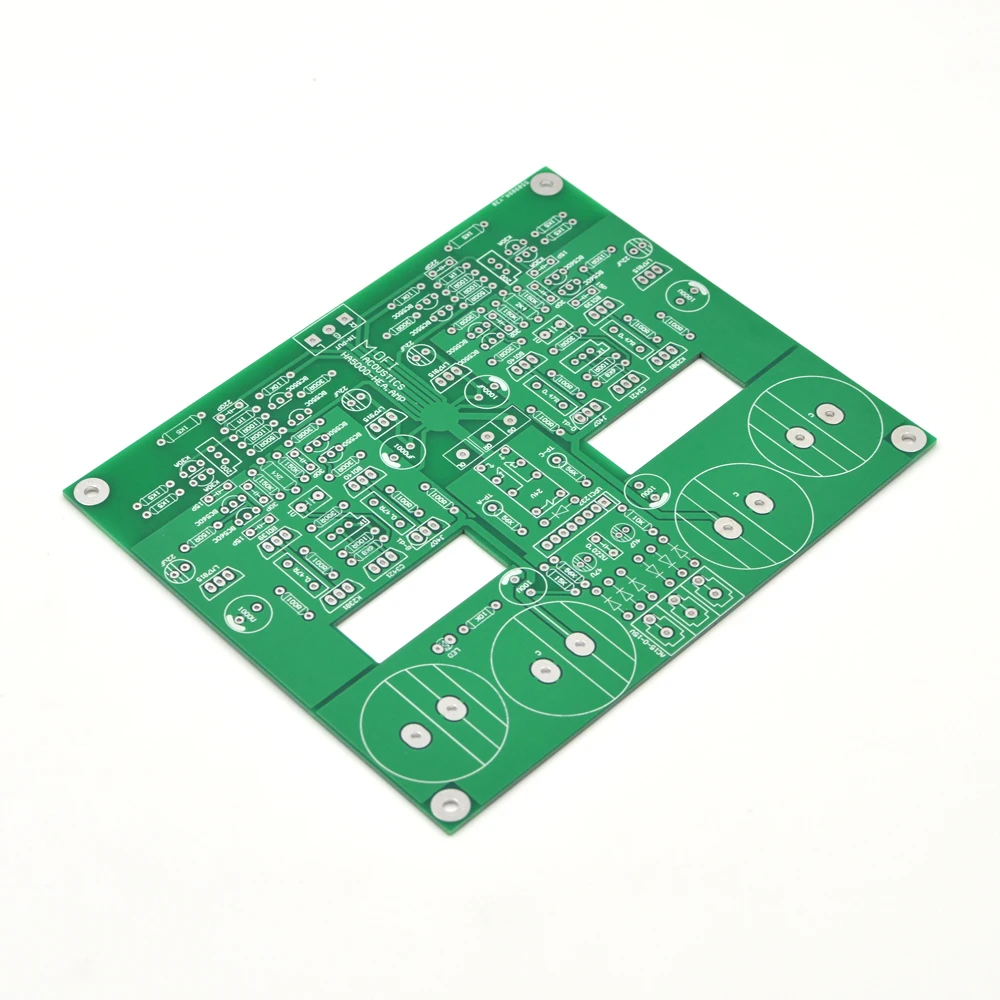

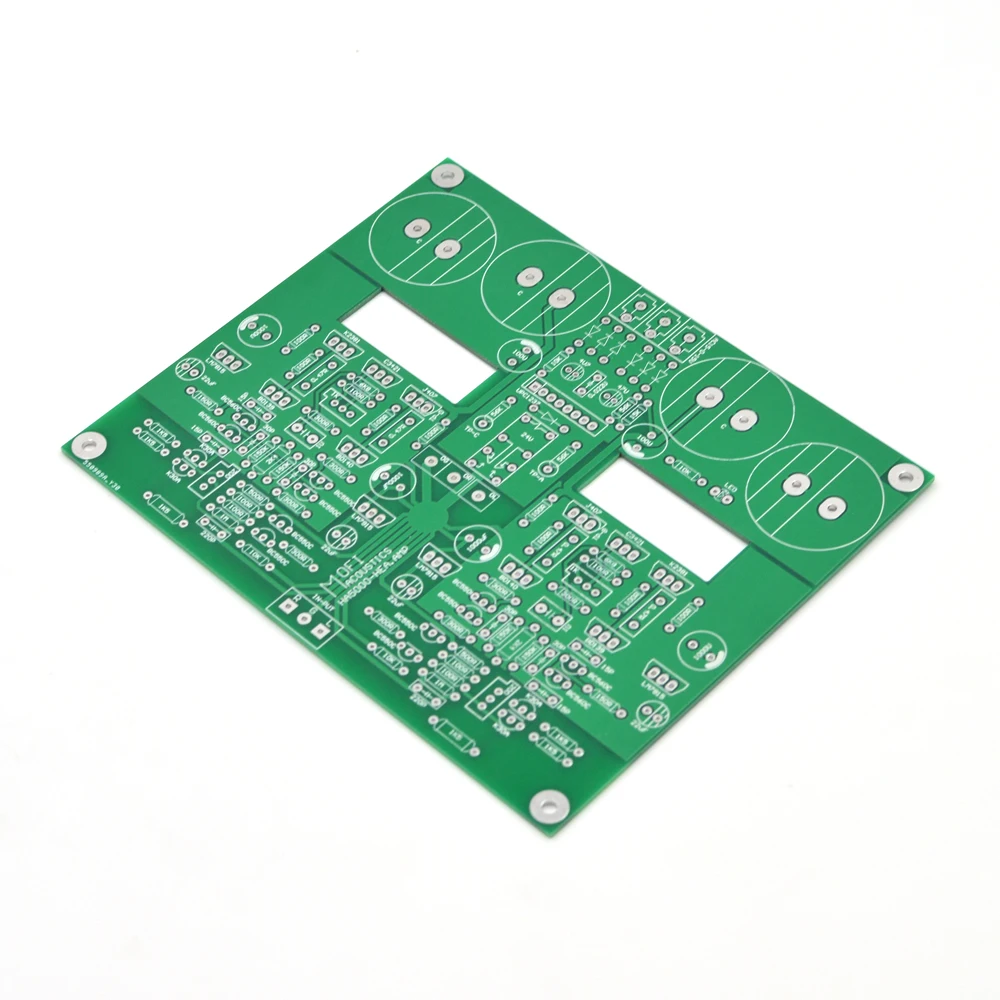

Проект печатной платы

1. ПХД, продаваемые в магазине, не содержат каких-либо компонентов, и вы должны подготовить их самостоятельно. 2. Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования. 3. Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно. 4. Мы не предоставляем информацию, кроме страницы введения продукта.

MOFI-HA5000 полностью дискретный усилитель для наушников DIY Project(PCB)

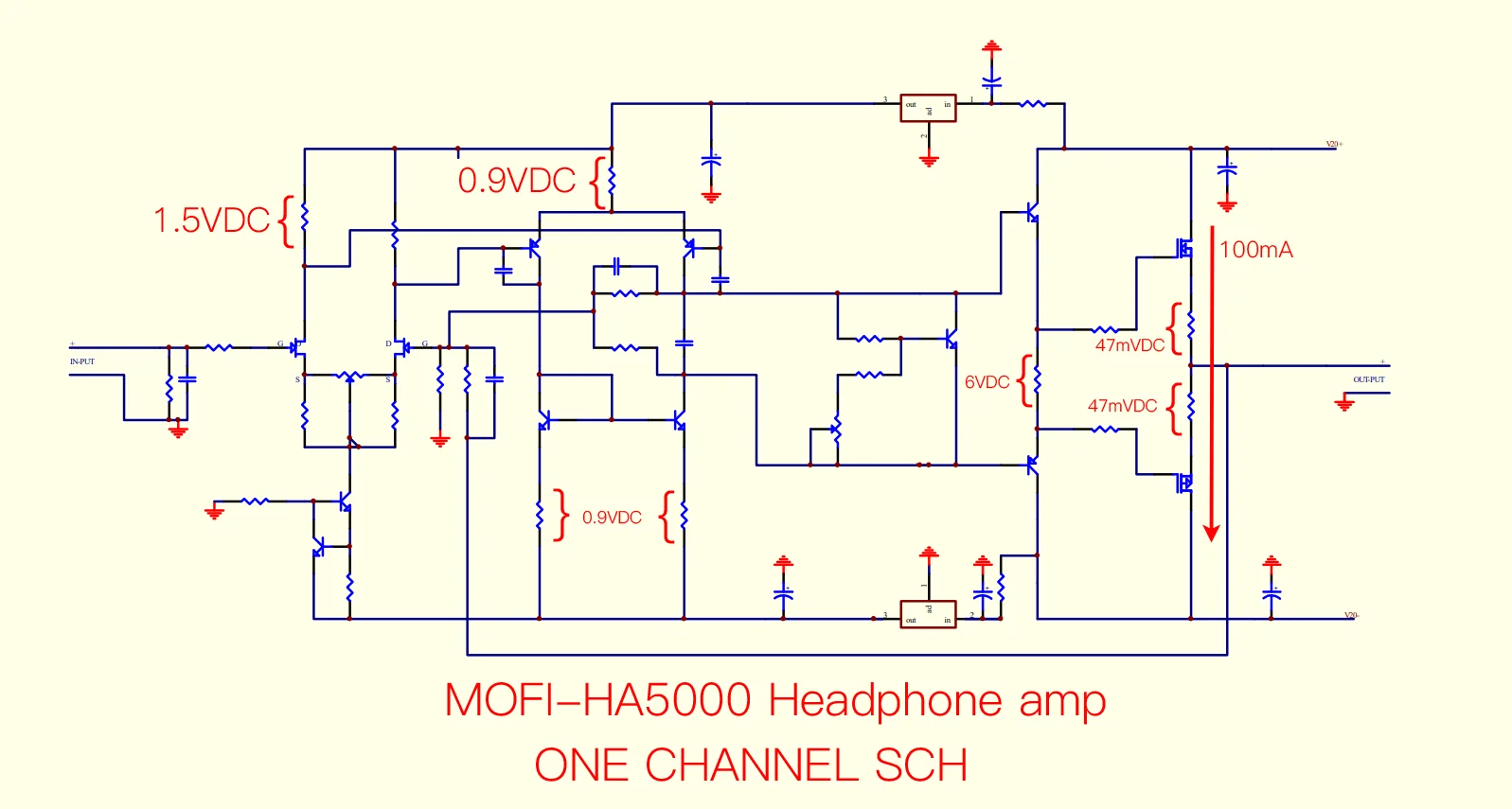

По сравнению с обычным воспроизведением HA5000, мы улучшили: Вход полевого транзистора и BJTvoltage усиления использования двухступенчатый понижающий Регулятор Фильтра, два фильтром нижних частот (с угловой частоты 1,6 Гц) предотвращает мощность шум оказались в усилитель. Обеспечить более чистый источник питания (близко к батарее) Интегральная схема защиты наушников. Всего 4 MOSFETs для выходной мощности. Все-в-одном, одноточечное заземление, сопротивление заземлению близко к значению сопротивления 0,02 Ом, низкая noisedesign. PCB небольшой и гибкий, больше подходит для всех видов установки шасси.

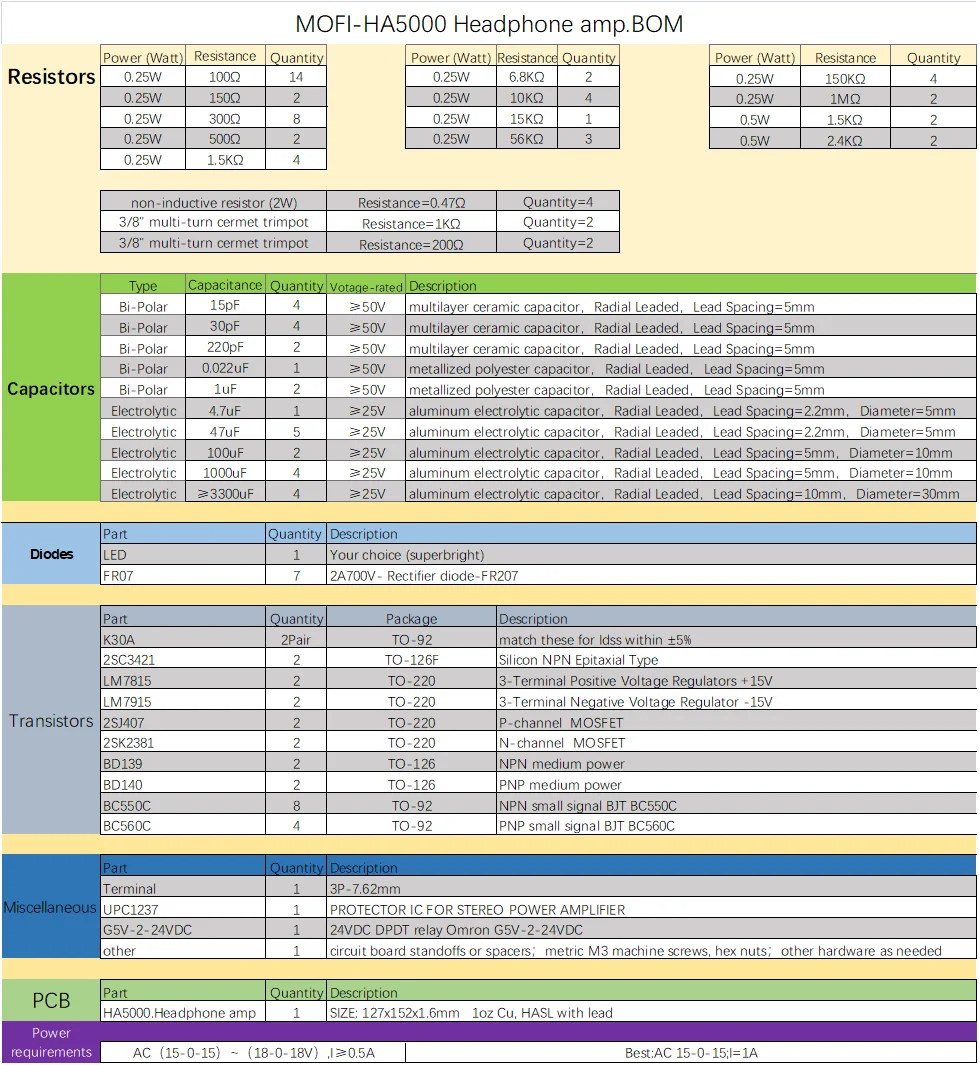

Инструкции

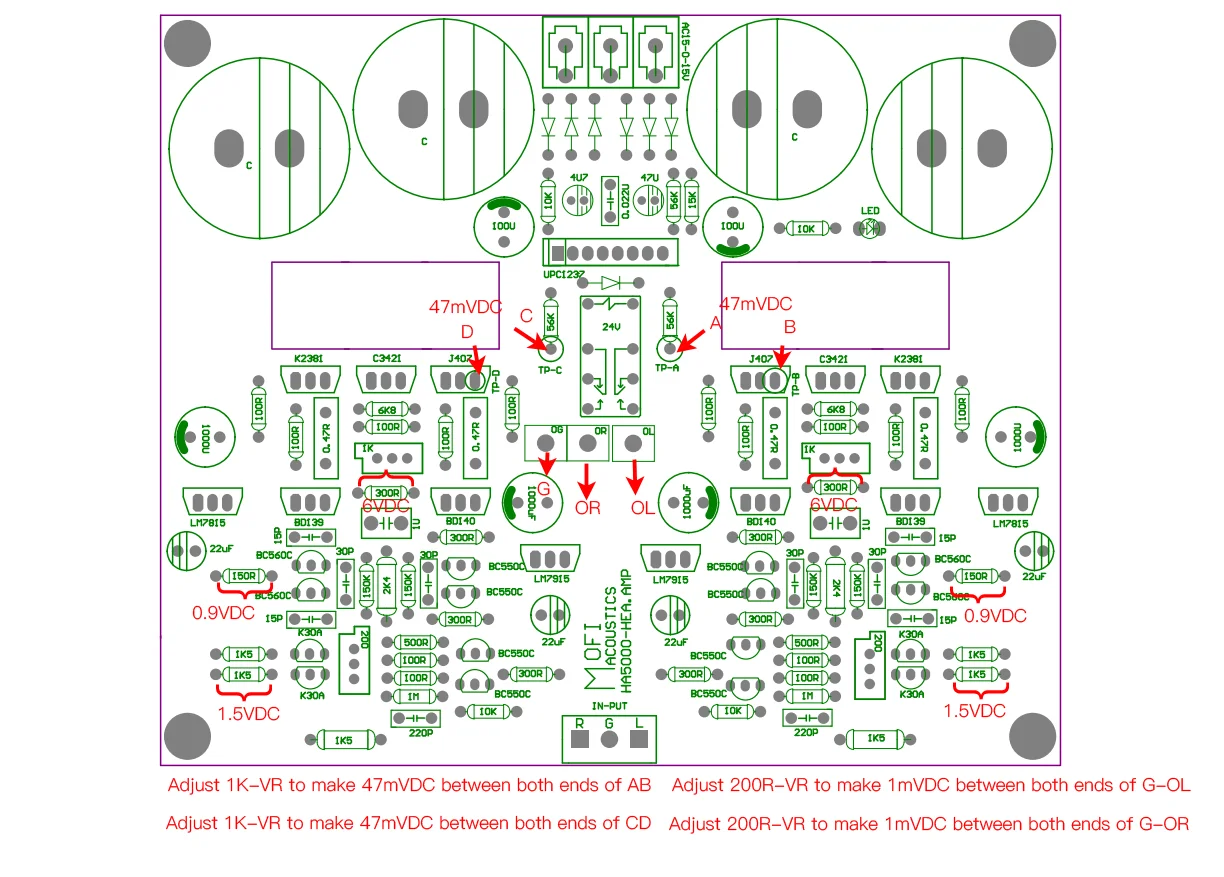

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие. Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей. Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение. Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти. Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе. Советы: Пожалуйста, подготовьте внешний радиатор. Крепление на нижней части шасси amplifer-отличный выбор. Отрегулируйте 1K-VR по часовой стрелке до максимального значения сопротивления перед включением. После включения, Медленно отрегулируйте 1K-VR против часовой стрелки до тех пор, пока 47 мВ не будет измерено между AB и CD. Медленно отрегулируйте 200R-VR против часовой стрелки, пока 1МВ не будет измерено между G-OR и G-OL ..
