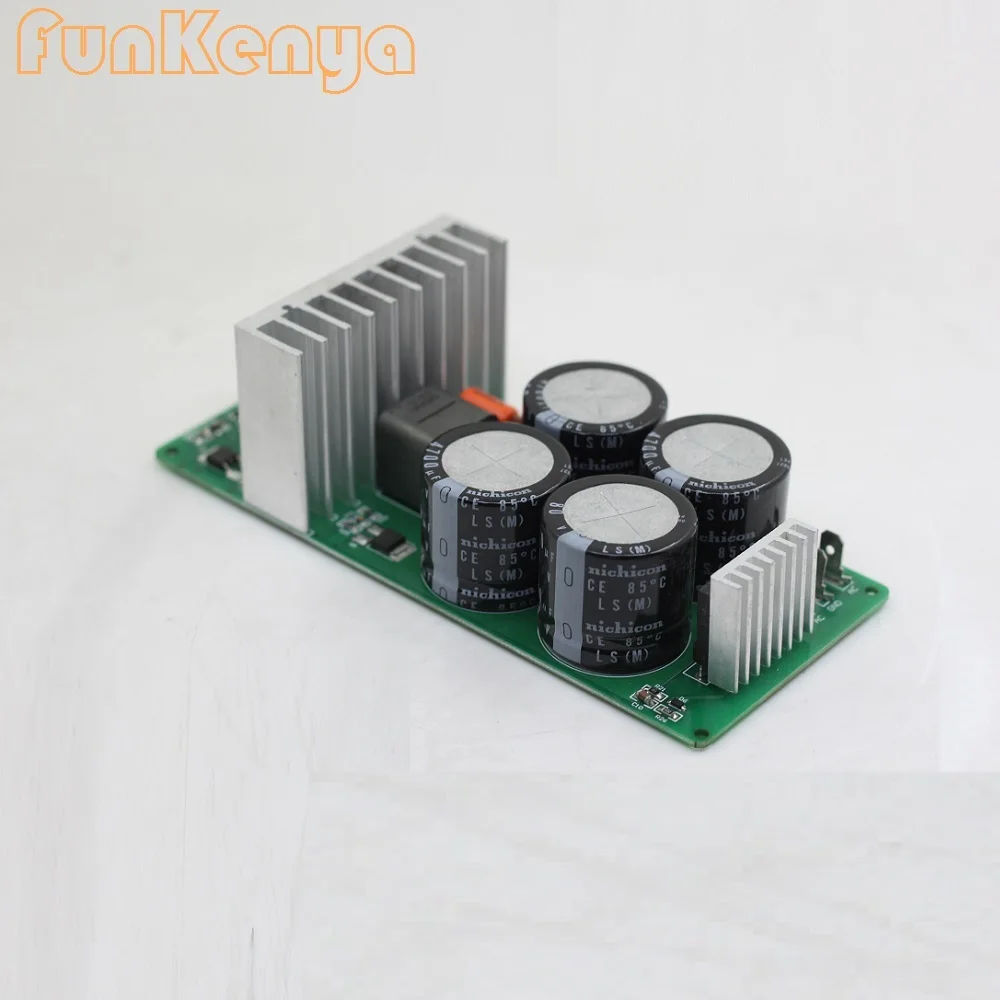

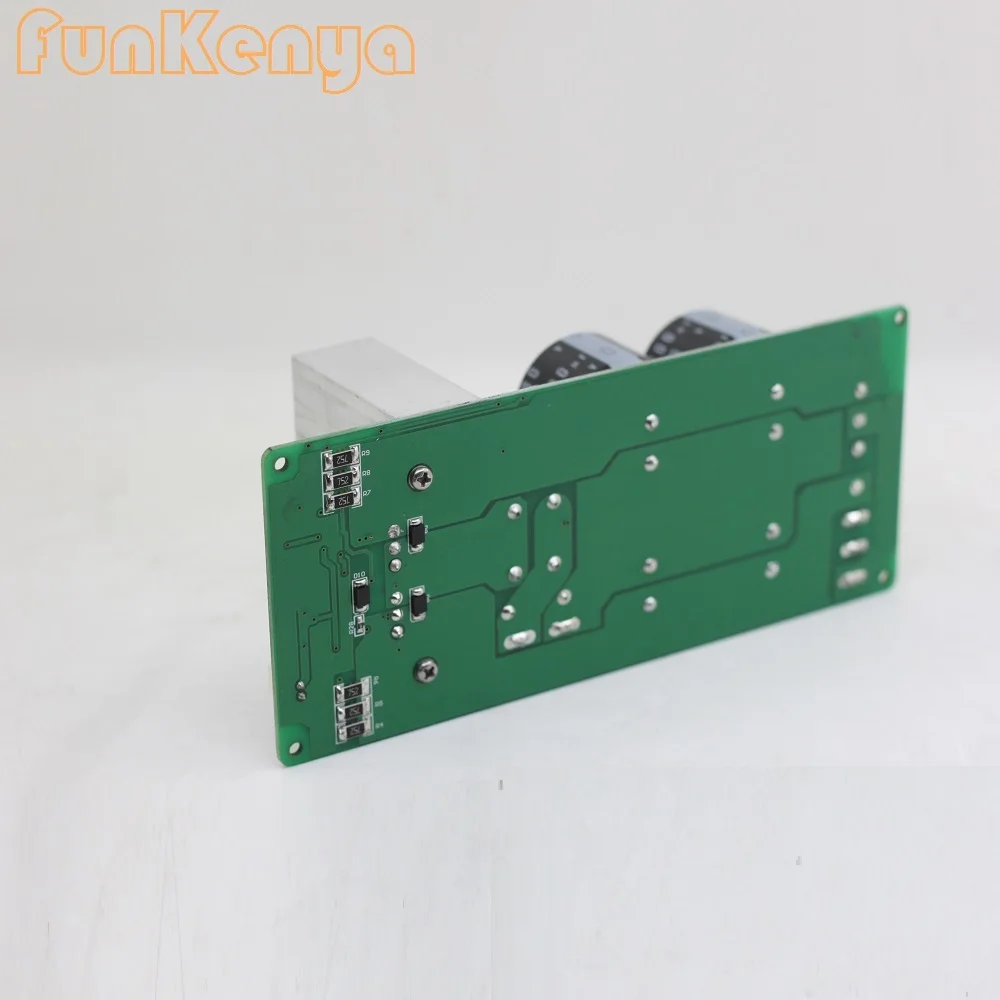

Профессиональная Высокая мощность IRAUD350 моно усилитель мощности плата 700 Вт IRS2092S Класс D цифровая усилительная плата

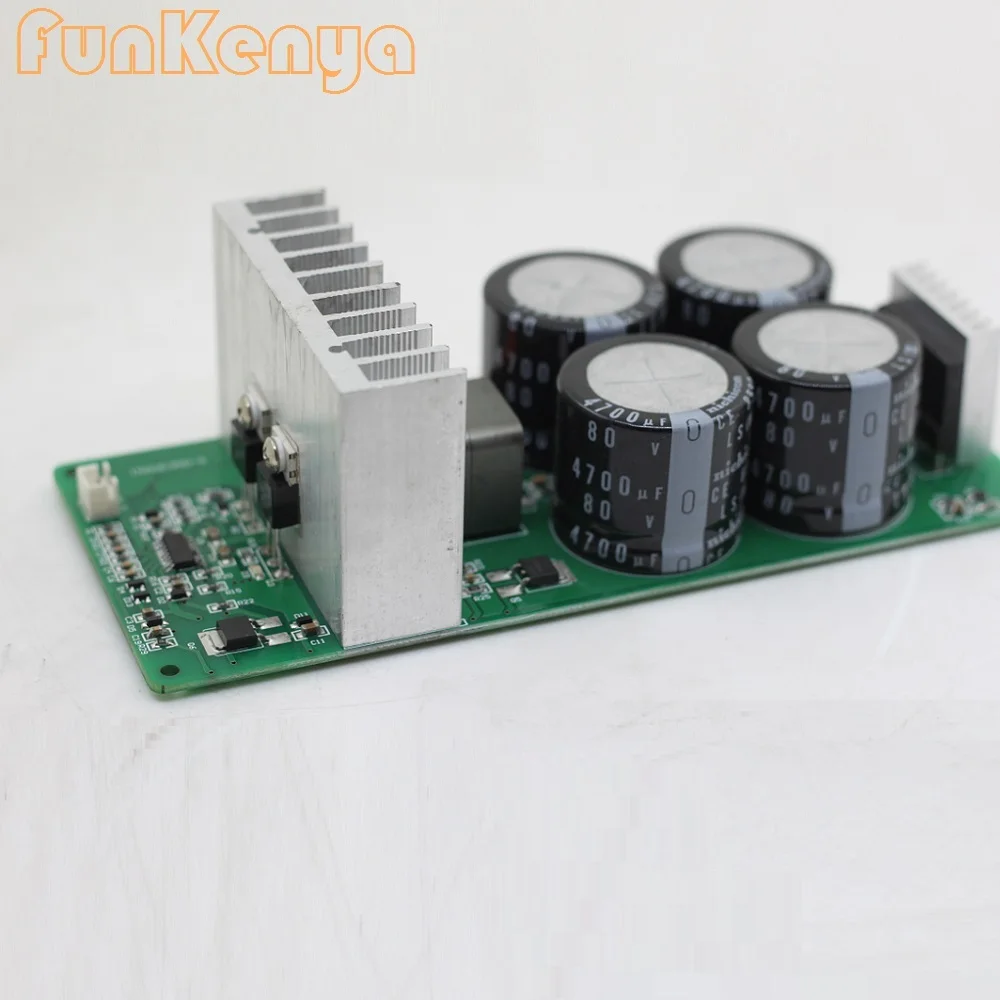

Версия 1: конденсатор фильтра составляет 4700 мкФ/80 В от nichikomВерсия 2: специальный конденсатор фильтра ELNA audio 10000 мкФ/80 в (Остальные такие же)
Параметры

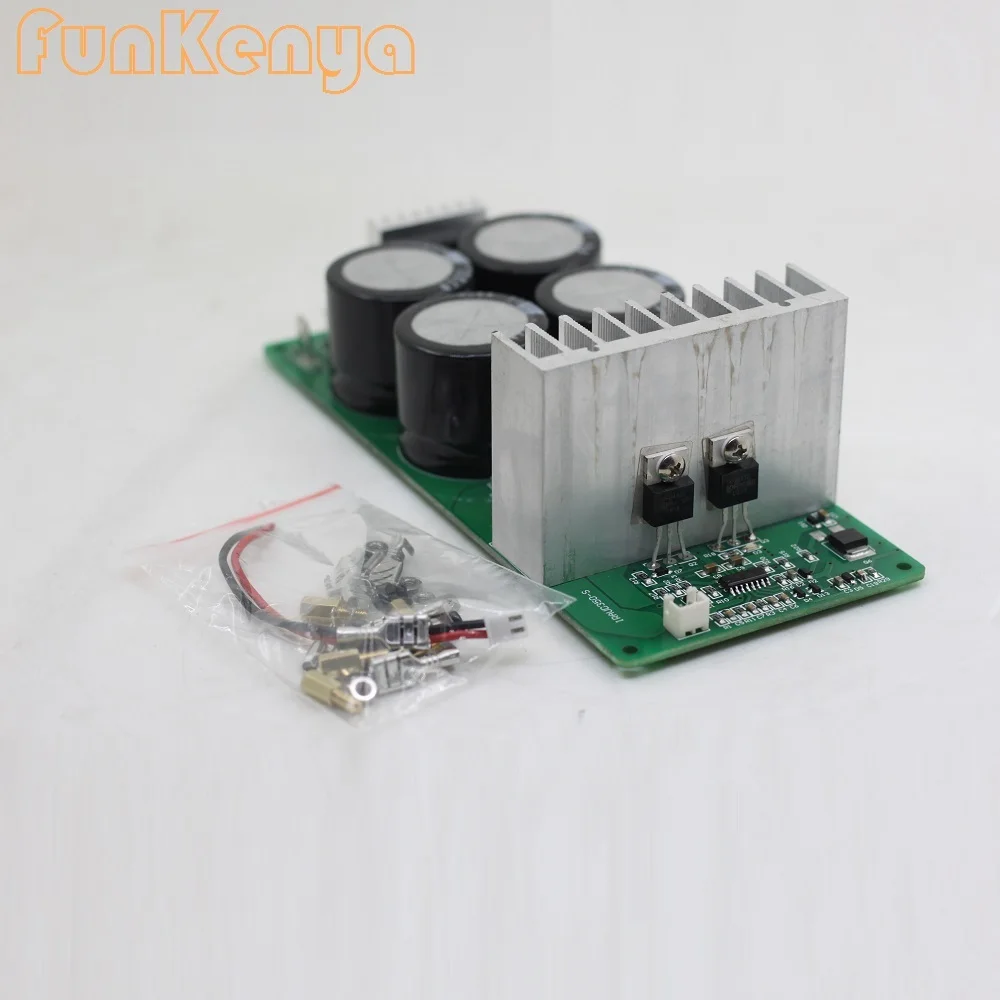

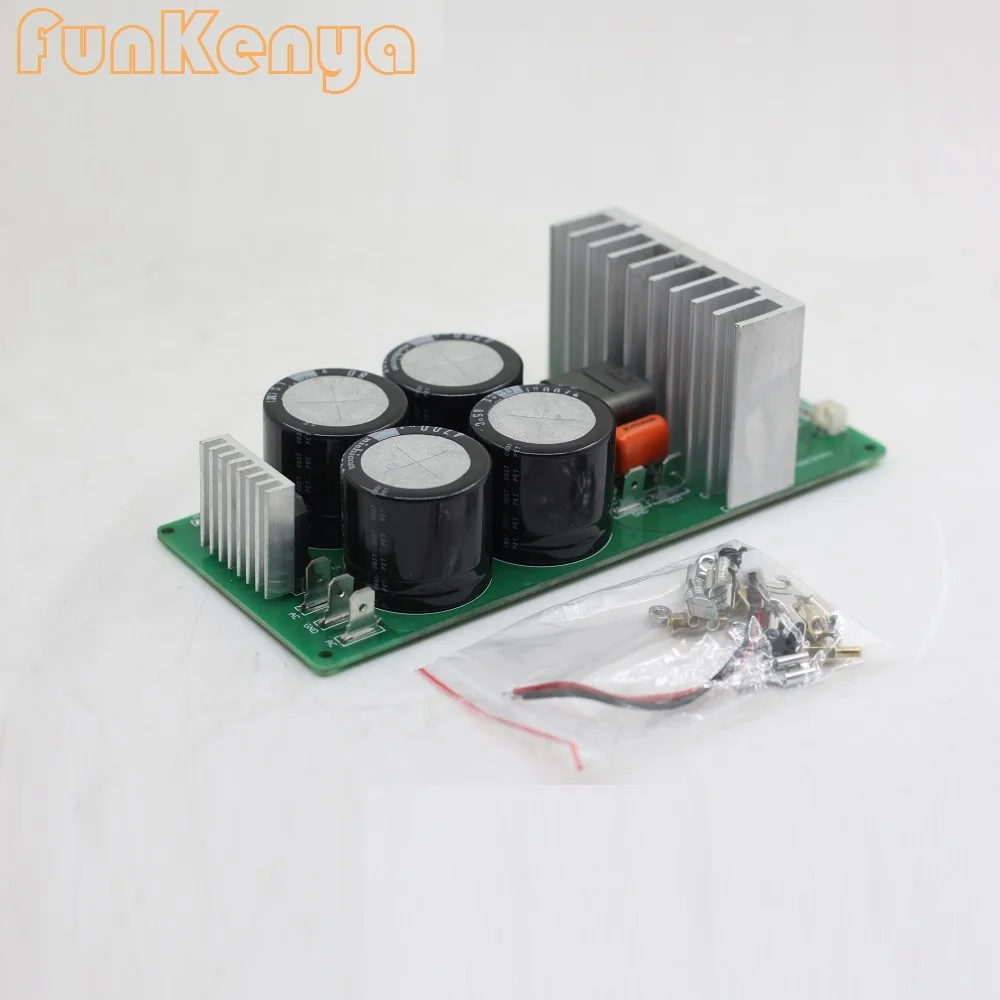

Диапазон рабочего напряжения: двойной переменный ток 30-58 в (выпрямленное напряжение ± 42-80 в), рекомендуется использовать напряжение переменного тока ниже 52 В.Максимальная выходная мощностьДвойной источник питания 350 Вт/8 Ом переменного тока 58 в, искажение <0.1%Двойной источник питания 700 Вт/4 Ом переменного тока 58 в, искажение <0.1%Увеличение напряжения: 40 разВходная чувствительность: 1,6 в (эффективное значение)Входное сопротивление: 6 комЧастотный диапазон: 0-50 кГц ± 1 дБ 10 Вт/8 ОмОстаточное напряжение шума: 200 УФДинамический диапазон: >100 дБИмпеданс: 2R, 4R, 8RЭффективность: различная выходная мощность имеет разную эффективность. Особенно высокая эффективность при высокой выходной мощности. КПД может достигать более 92% при мощности 300 Вт.Аксессуары включают Проводные зажимы, изоляционные оболочки, а также поддерживающие и фиксирующие медные стойки.Тест на искажение (напряжение источника питания ± 80 В, 1 кГц, синусоида)THD + N @ 1 Вт, искажение 0.02%THD + N @ 10 Вт, степень искажения 0.01%THD + N @ 100 Вт, степень искажения 0.01%THD + N @ 200 Вт, искажение 0.02%THD + N @ 300 Вт, степень искажения 0.03%THD + N @ 500 Вт/4 Ом, степень искажения 0.03%Размер: 175 мм * 75 мм * 60 ммКомплектация: 1 шт.
Описание товара

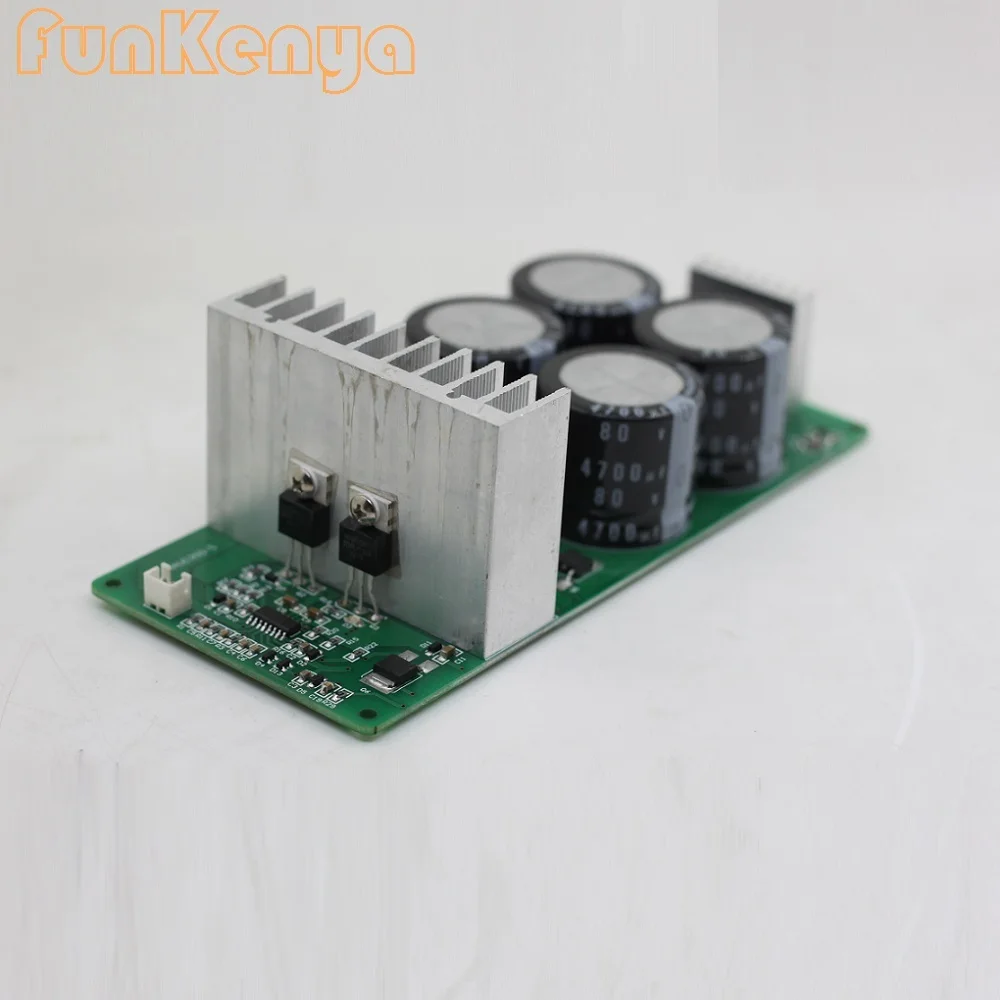

Основным чипом является IRS2092S, который представляет собой чипсет интегрированного аудио драйвера IC, с такими функциями, как защитный широтно-импульсная модуляция (ШИМ) переключатель и ИК Полный цифровой аудио MOSFETКомпоненты сопротивления-емкости изготавливаются оригинальными полупроводниками ROHM с высокой точностью и хорошей стабильностьюВысокоскоростной, токовый и низкий усилитель мощности RDS (on) класса D, выделенный выход трубка с полевым эффектом IRFB4620, что делает усилитель мощности более выходной и меньше искаженийIRAUD350-это цифровой усилитель мощности, без отладки, просто Измерьте напряжение постоянного тока на выходной клемме сигнала платы усилителя мощности, общее напряжение постоянного тока составляет 0 В. Входная мощность может быть подключена к двойному напряжению переменного тока, одиночному напряжению переменного тока или двойному напряжению постоянного тока ±. В корпусе постоянного тока ± двойное напряжение, нужно различать положительное и отрицательное. Друзья, которым нужен источник питания постоянного напряжения, обратитесь в службу поддержки клиентов, чтобы понять, что одиночное напряжение постоянного тока не подходитКогда Плата усилителя мощности работает на высоком напряжении и высокой выходной мощности (напряжение постоянного тока> 60 в), понижающий резистор, выход Индуктивный фильтр и радиатор будут немного нагреваться. Основное тепловыделение происходит за счет понижающей цепи, которая находится в допустимом диапазоне, и рекомендуется добавить вентилятор для помощи в отведении тепла, особенно в ограниченном пространстве, обязательно добавьте вентилятор для отвода теплаВход сигнала подключен к аудиоаналоговому сигналу. Его нужно разделить на положительный и отрицательный. IN положительный и GND отрицательный. Нельзя подключить неправильно. Если подключить неправильно, будет много шума и даже сгорит. Выход сигнала подключен к динамику, его также необходимо разделить на положительный и отрицательный. OUT подключен к положительному, GND подключен к отрицательномуПлата является готовой платой, которая была Отлажена, и подробные параметры компонентов отмечены на плате. Мы не сможем предоставить схемы схем.
