ZB2L3 светодиодный цифровой дисплей тестовый модуль батареи сопротивление свинцово-кислотная емкость измеритель расхода 4,5-6 в 18650 тест литиевой батареи

ZB2L3 светодиодный цифровой дисплей, тестовый модуль er, сопротивление, свинцово-кислотная емкость измеритель расхода 4,5-6 в 18650, тест литиевой батареи

Описание:

100% новый и высококачественный

Материал: электрические компоненты

Цвет: см. Изображения

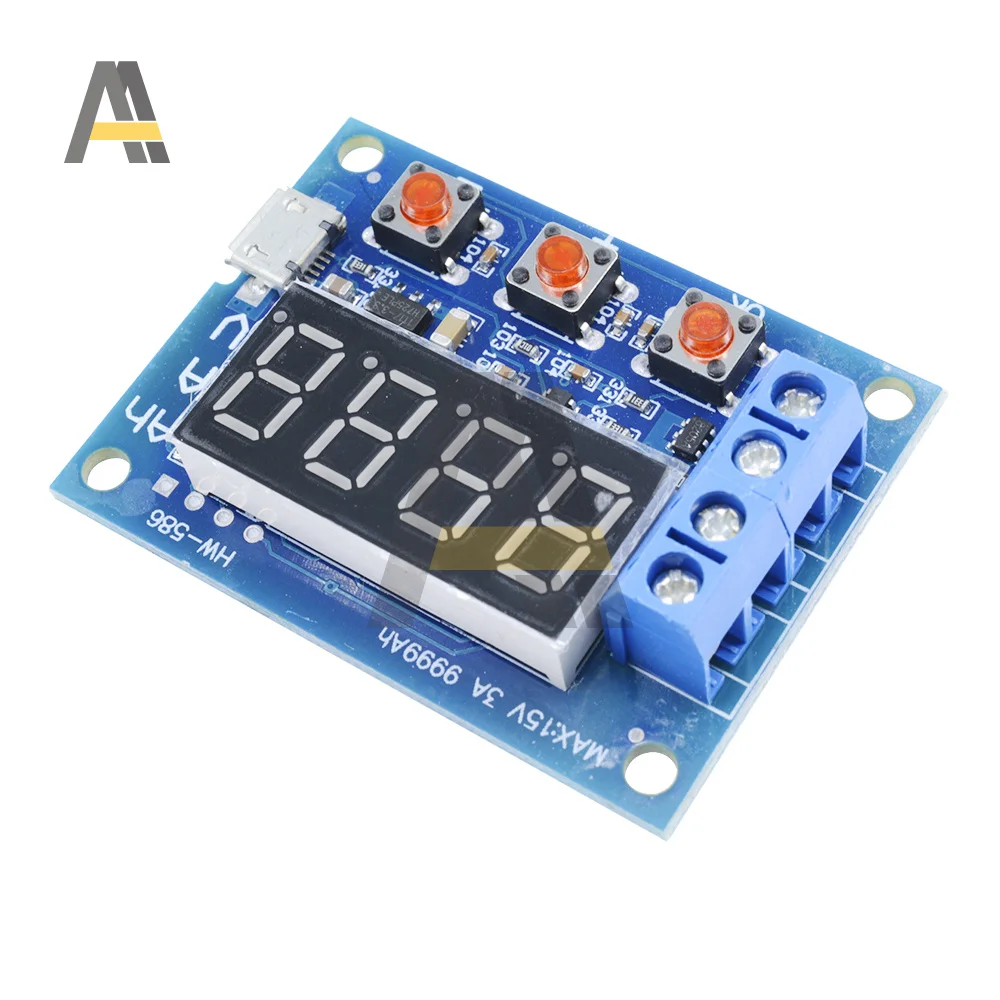

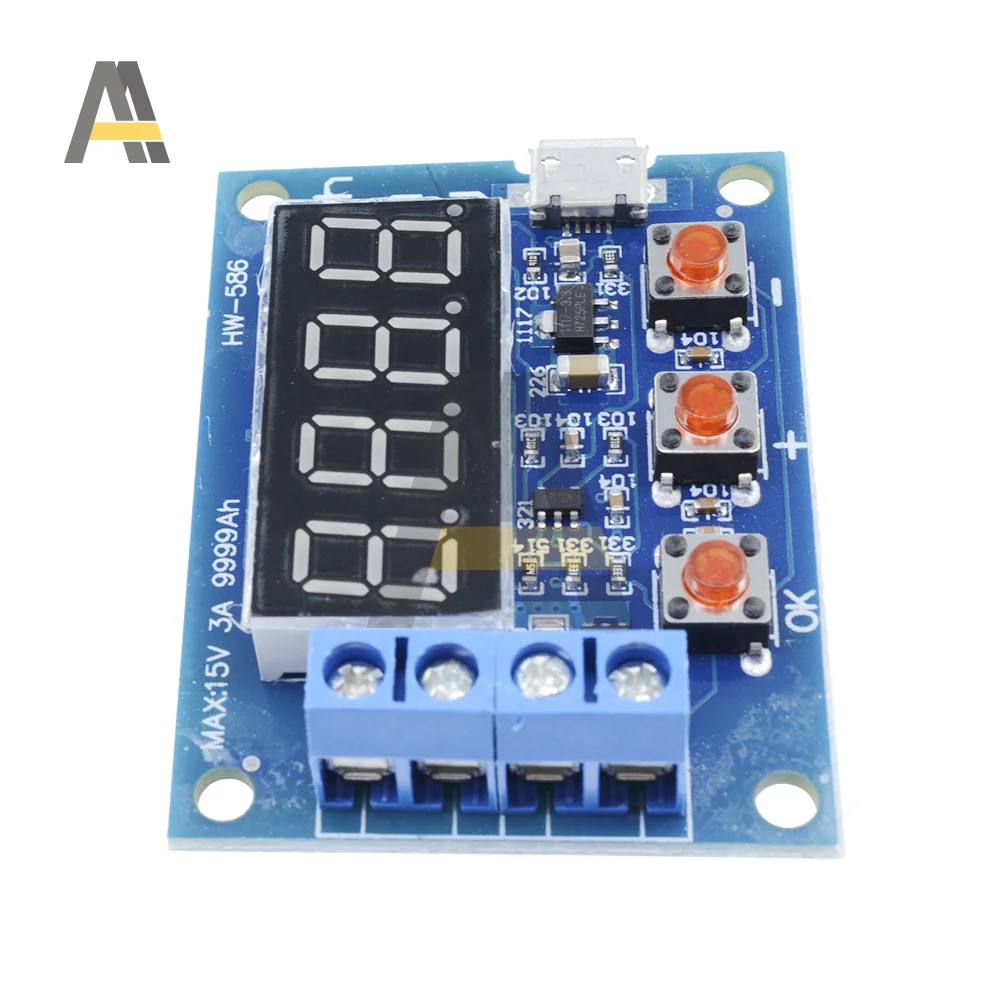

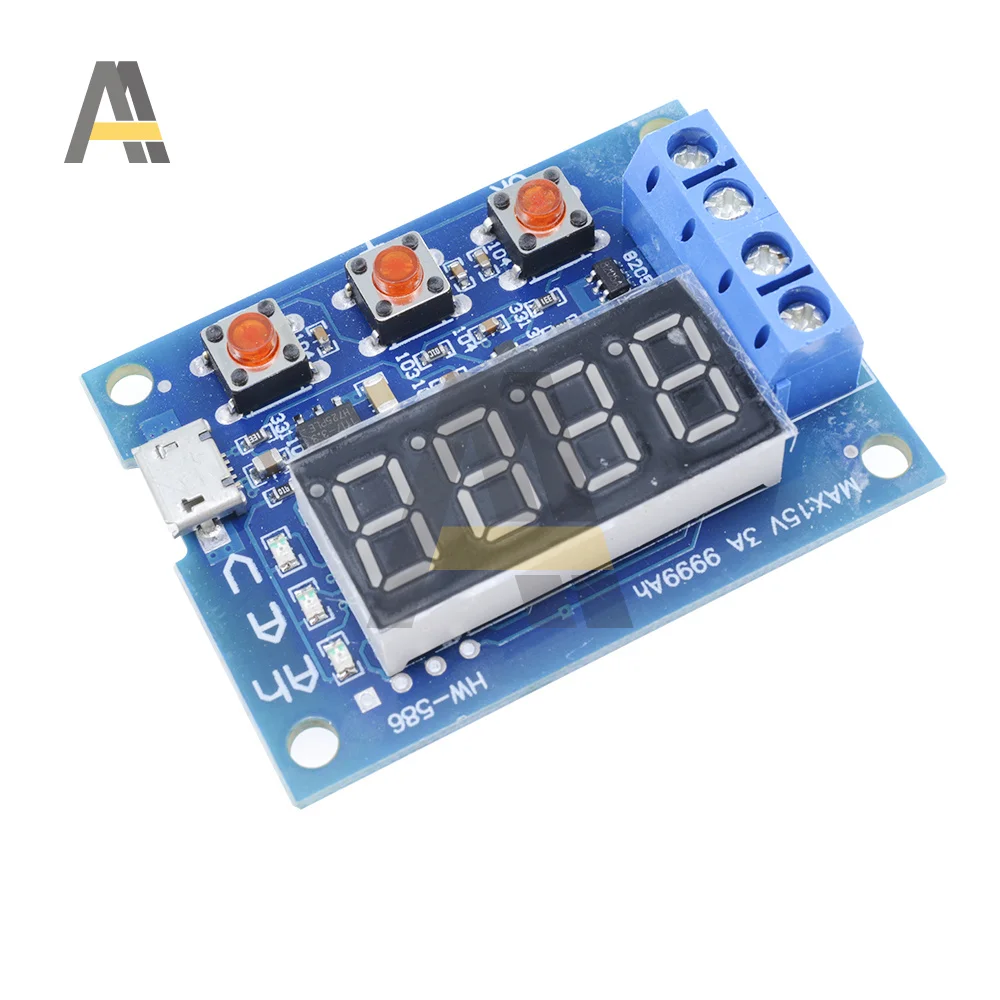

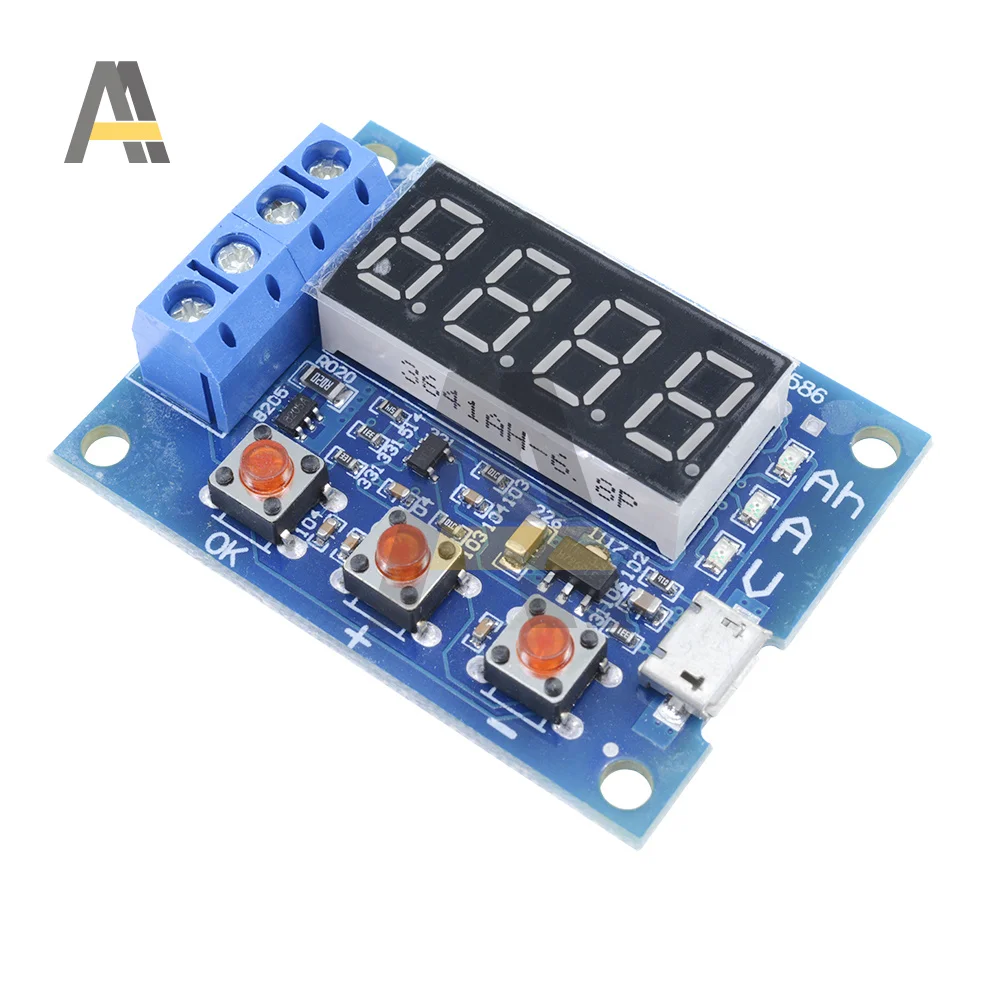

Тестер емкости аккумулятора HW-586, тип разряда 1,2-12 В, внешняя емкость аккумулятора и другие тесты 18650

Инструменты, Однофункциональные, путем управления нагрузкой и получения результатов интегрированной емкости разряда в реальном времени

Максимальная поддержка 15 в 3 А разряжается через напряжение и ток разряда, сам не разряжается

Статистика максимальной емкости поддерживает 9999Ah (9999000 мАч)

Автоматическое определение и разработка соответствующего напряжения прекращения работы аккумулятора также можно регулировать вручную

Характеристики:

Напряжение источника питания: DC4.5-6V (разъем micro USB)

Рабочий ток: менее 70 мА

Напряжение разряда: 1,00-15,00 в, разрешение 0,01 в

Диапазон конечного напряжения: 0,5-11,0 в

Поддерживается ток: А, а, разрешение

Погрешность измерения максимального напряжения: 1% + 0,02 в

Максимальная погрешность измерения тока: 1.5% +-а

Максимальный диапазон емкости аккумулятора: 9999 Ач (1 Ач = 1000 мАч) большее значение, перемещая десятичную точку на переключение, когда дисплей составляет менее 10 Ач X.XXX, как показано выше, для достижения 10 Ач XX. ХХ и так далее.

Размер платы: 50 мм x 37 мм

Готовый размер: 50 мм X 37 мм X 17 мм (Длина X Ширина X высота, максимальный размер положения, содержит медную высоту стопы)

Инструкции:

1. Первый тест должен быть полностью заряжен.

2. Подключите аккумулятор к положительному входу, отрицательный вход к отрицательному, не может быть отменен (при развороте нагрузки может повредить цепь)! Нагрузка подключена к выходу положительного и отрицательного выхода, для работы через тестер блок питания micro USB (недоступен настольный компьютер или ноутбук с питанием от USB), затем напряжение батареи.

3. Для прямого запуска теста требуется всего одно нажатие кнопки «ок», тестер может автоматически выработать соответствующее предельное напряжение полного заряда аккумулятора и начнет мигать после теста три раза. Необходимо развивать искусственное прерывающее напряжение только тогда, когда напряжение батареи отображается, нажав кнопки «+» или «-», чтобы изменить отображение напряжения прерывания, начинающееся с P, за репрезентативным разрешением напряжения 0,1 в, настроить после нажатия кнопки «ОК» Начните тестирование.

4. После начала тестирования тестер будет контролировать нагрузку электронного переключателя, данные тестирования показывают, что процесс выпустит Емкость (Ач), ток разряда (а) И напряжение аккумулятора (в) между колесом было. Когда напряжение батареи достигает установленного предельного напряжения, управление нагрузкой отключает данные дисплея тестера остаются в емкости (Ач) и выше, а соответствующий индикатор быстро мигает вместе, теперь отображается фактическая емкость аккумулятора при разрядке, о нажатии «OK» для завершения мигания обеспечивает стабильное Отображение данных, Нажмите еще раз кнопку «OK», чтобы вернуться в состояние включения питания, можно просто заменить тест батареи на следующий раздел ......

Коды ошибок и их значения:

Ошибка 1: напряжение аккумулятора выше 15 в

Ошибка 2: напряжение батареи ниже конечного напряжения

Ошибка 3: батарея не может позволить себе слишком большое сопротивление линии нагрузки или разряда

Ошибка 4: Перегрузка по току (ток превышает 3,1 а)

Примечание:

Используйте сопротивление процесса разряда, резистивная нагрузка серьезно нагревается, обратите внимание на безопасность!

Это напряжение цепи для повышения точности измерения, специально разработанное смещение постоянного тока, когда клемма ничего не отображает, то маленькое напряжение не влияет на фактическое измерение, если вы закоротите Входные клеммы (абсолютное напряжение 0 В), то будет отображаться 0

Без розничной упаковки

Количество: 1 шт.

Примечание: Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Спасибо!

Посылка

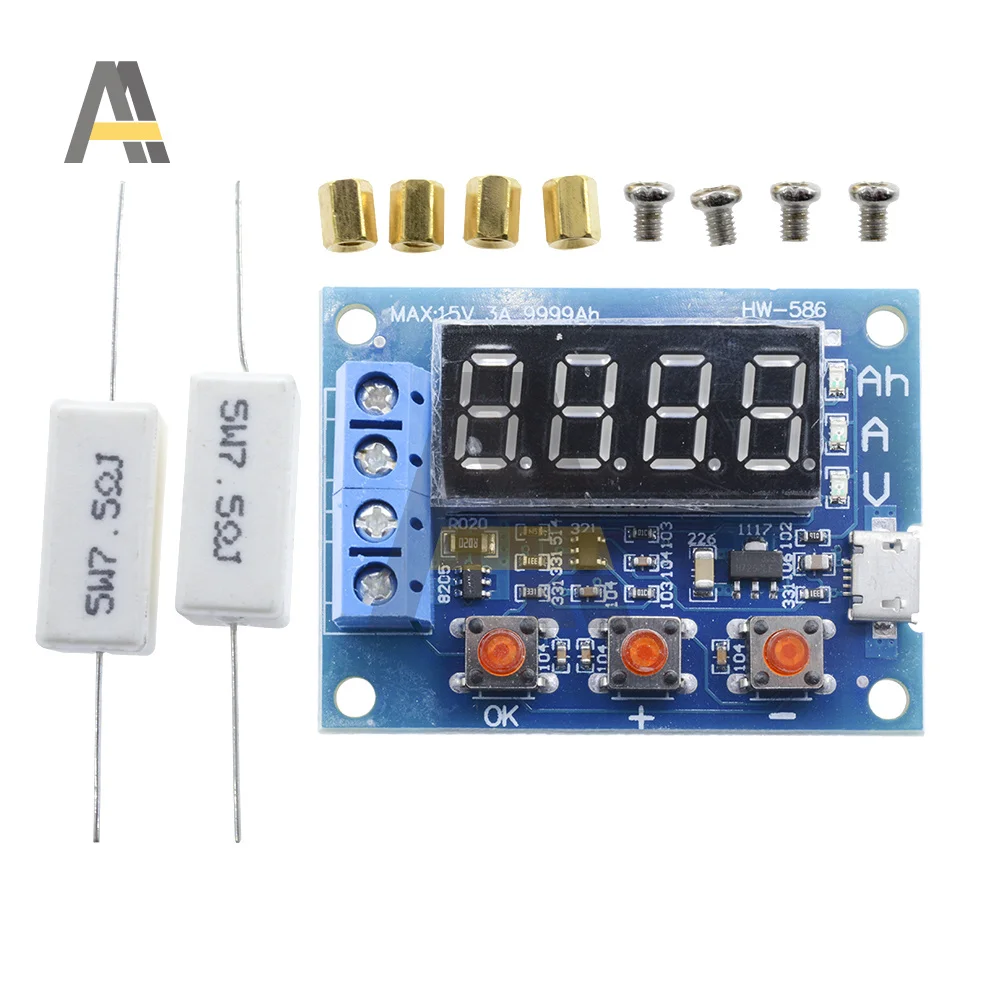

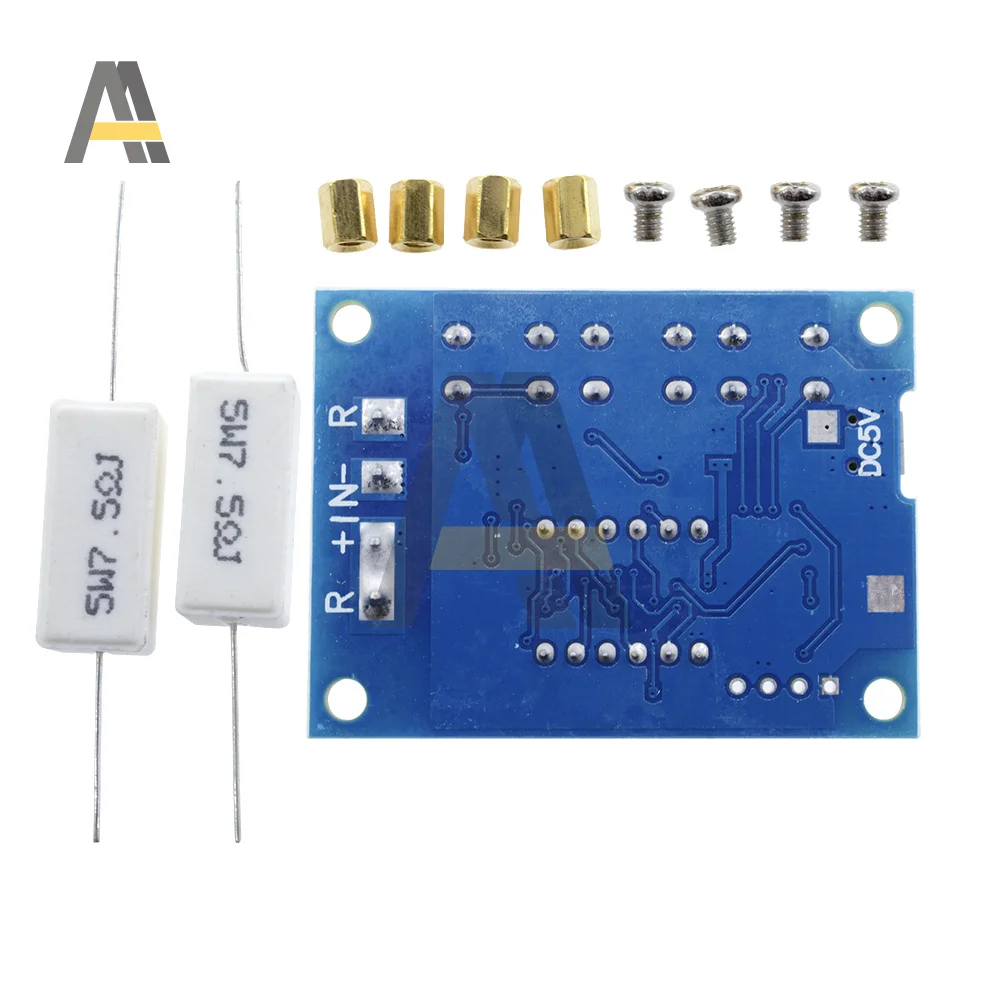

1 шт. х тестер емкости аккумулятора

2 шт. x нагрузочные резисторы
