Название продукта:DC 3-6 в 30-1500mA регулируемый светодиодный PWM драйвер контроллера DC-DC преобразователь постоянного тока

Упаковочный лист:

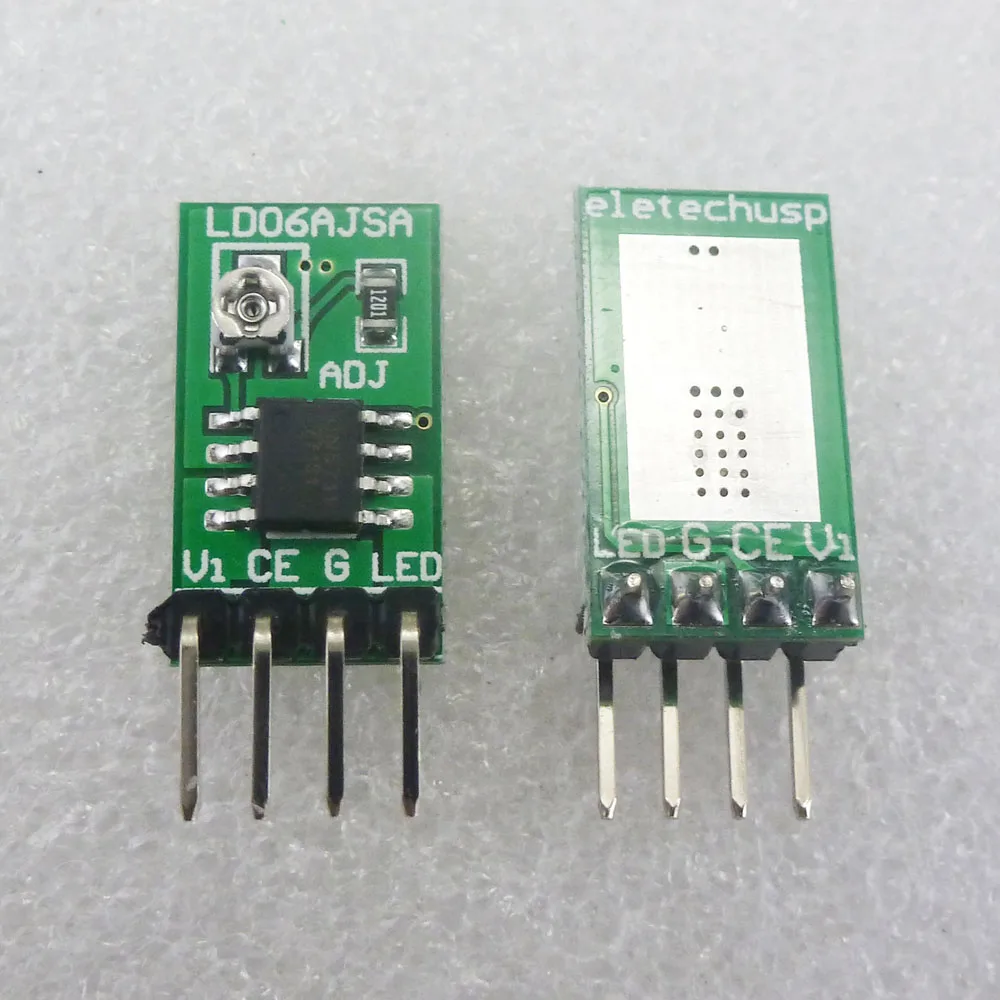

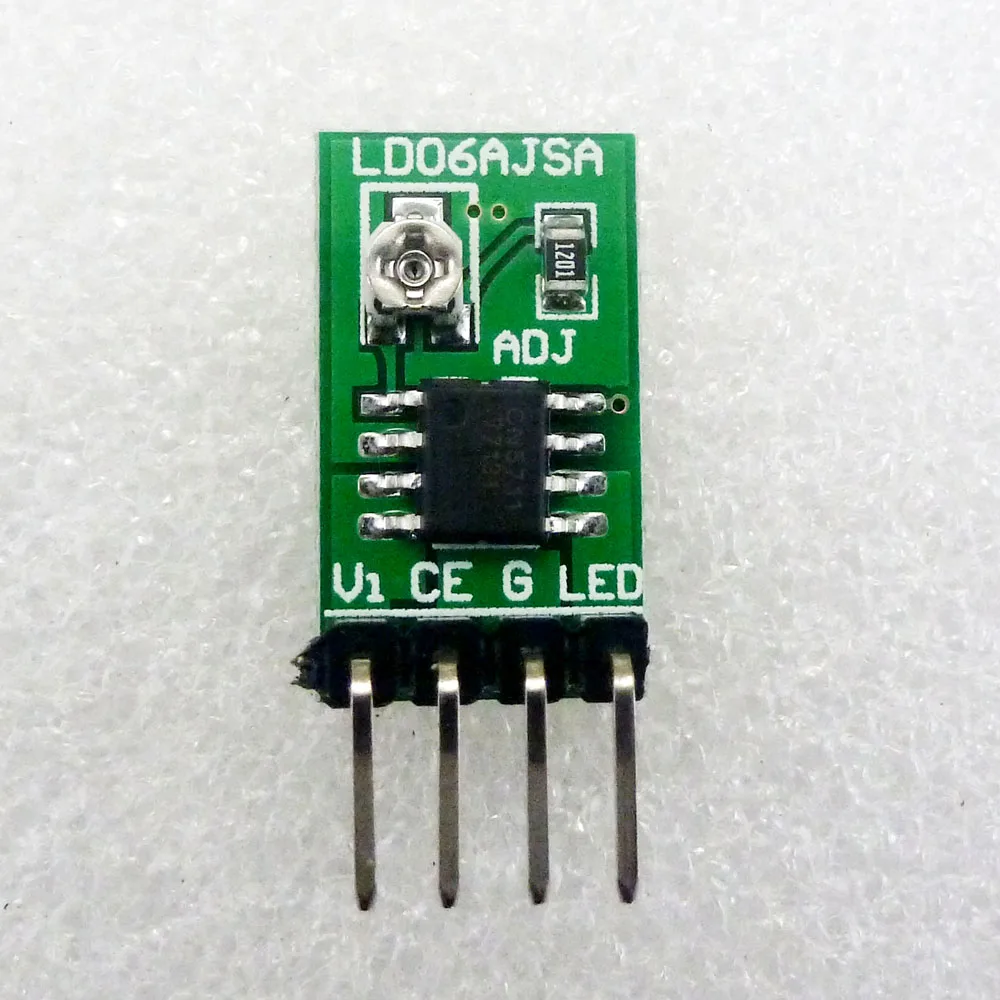

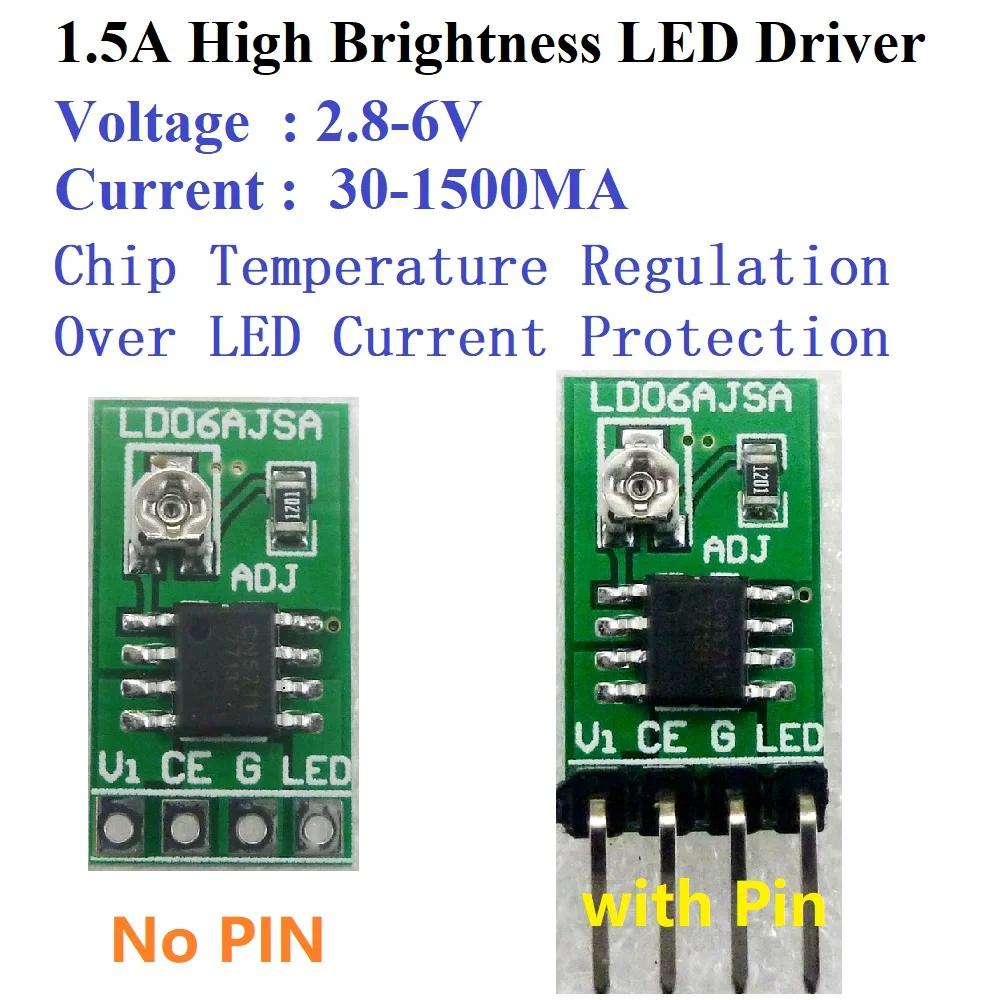

1 шт. 30-1500MA светодиодный модуль драйвера (с штифтом и без штифта опционально)

Описание:

Рабочее напряжение: DC 2,8-6V (идеально подходит для 3V 3,3 V 3,7 V 5V 6V светодиодный драйвер)

Выходной ток: 30-1500ма

Максимальная выходная мощность: 9 Вт

Может управлять светодиодами 1-16 шт. 2,8-6 в (максимальный ток не превышает 1,5a)

Регулирование тока: 1 через Регулируемое сопротивление; 2 через Управление ШИМ

Регулирование температуры чипа

Защита от перегрузки по току светодиодный

Диапазон рабочих температур

Размер: 18 мм x 10,3 мм x 2,8 мм

Вес: со штифтом 0,86 г, без штифта 0,56 г

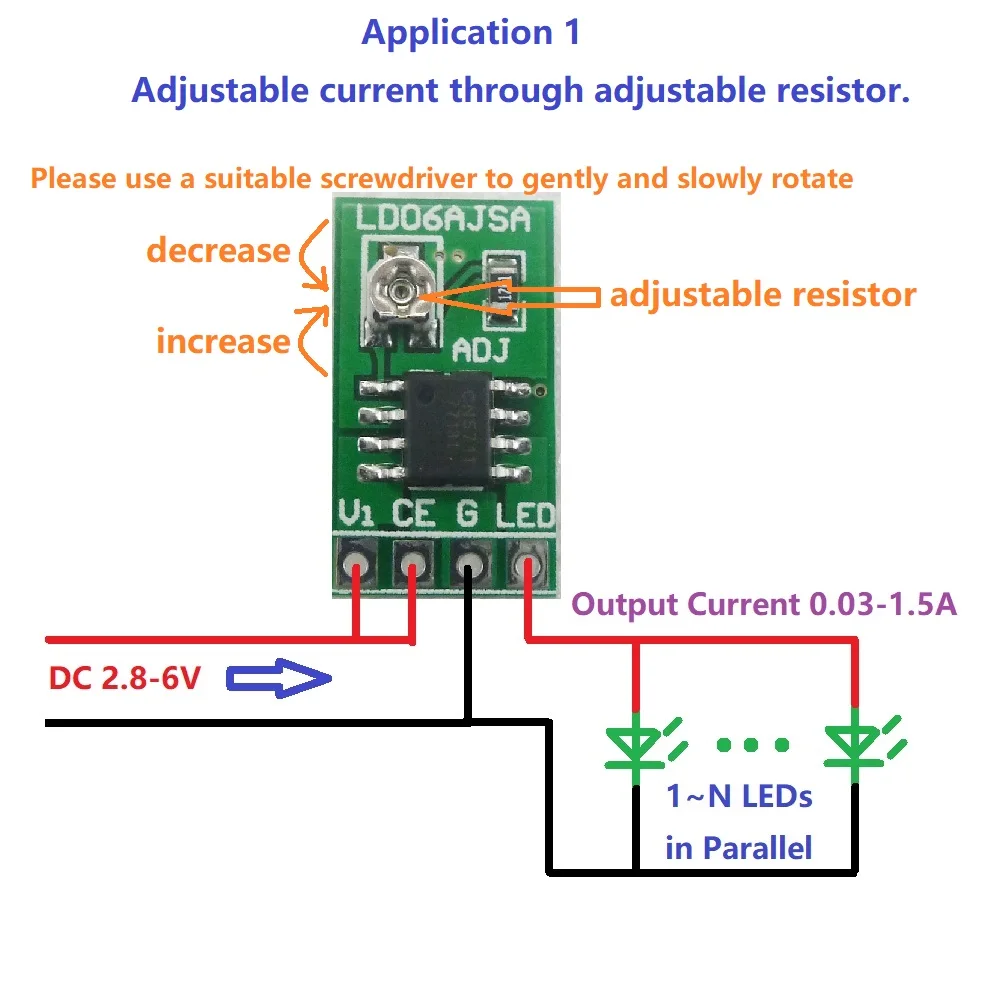

Применение 1: проводка в соответствии со следующей фигурой, используйте подходящую отвертку мягко и медленно Поворачивайте Регулируемое сопротивление.

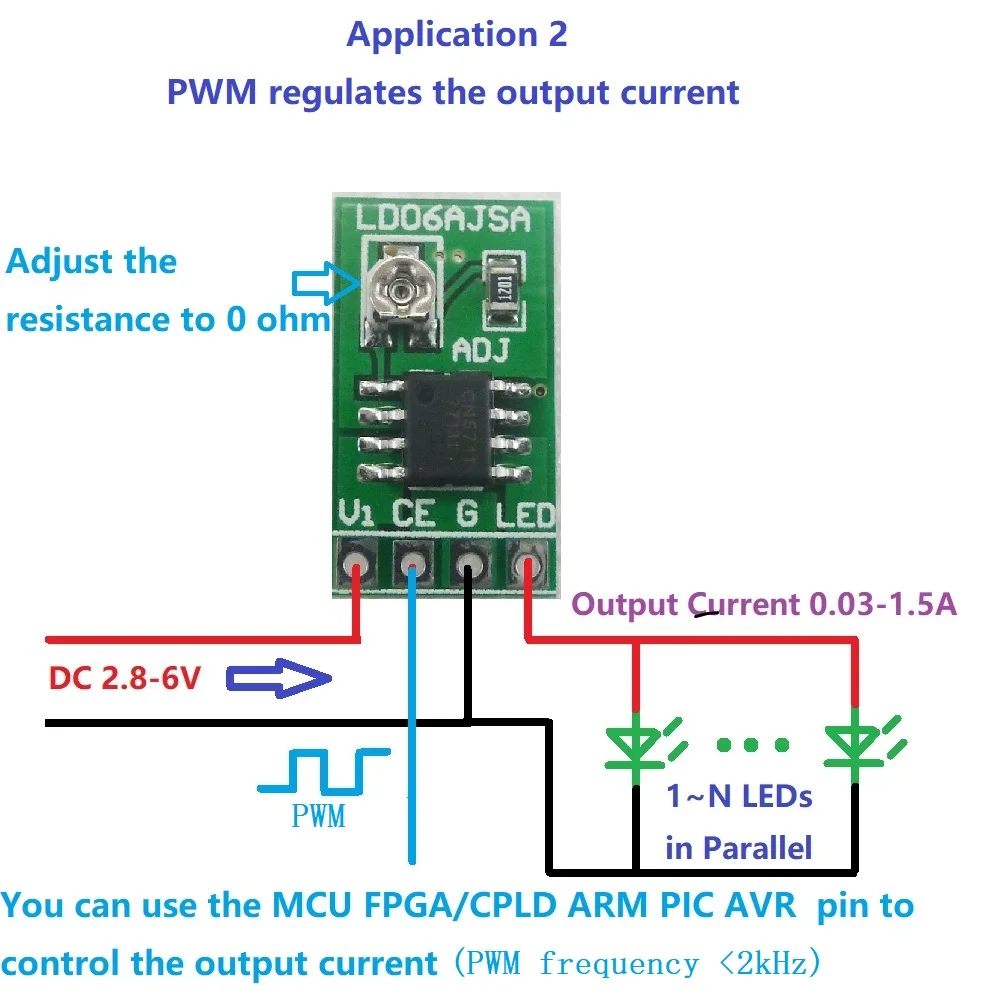

Применение 2: Настройте Регулируемое сопротивление до 0 Ом (или Максимизируйте ток в соответствии с приложением 1), а затем используйте выходной сигнал MCU PWM, чтобы контролировать светодиодный выходной ток

Частота сигнала PWM должна быть менее 2 кГц

LD06AJSA/B представляет собой Управление током интегральная схема работы от входного напряжения 2,8 до 6В постоянный

Выходной ток может быть установлен до 1,5a с внешним резистором. LD06AJSA/B состоит из высокой точности справки

Напряжение, усилитель, зеркало тока и т. д. транзистор питания на чипе и блок чувствительности тока значительно уменьшают

Количество внешних компонентов, что делает LD06AJSA/B идеальным для Светодиодный драйвер.

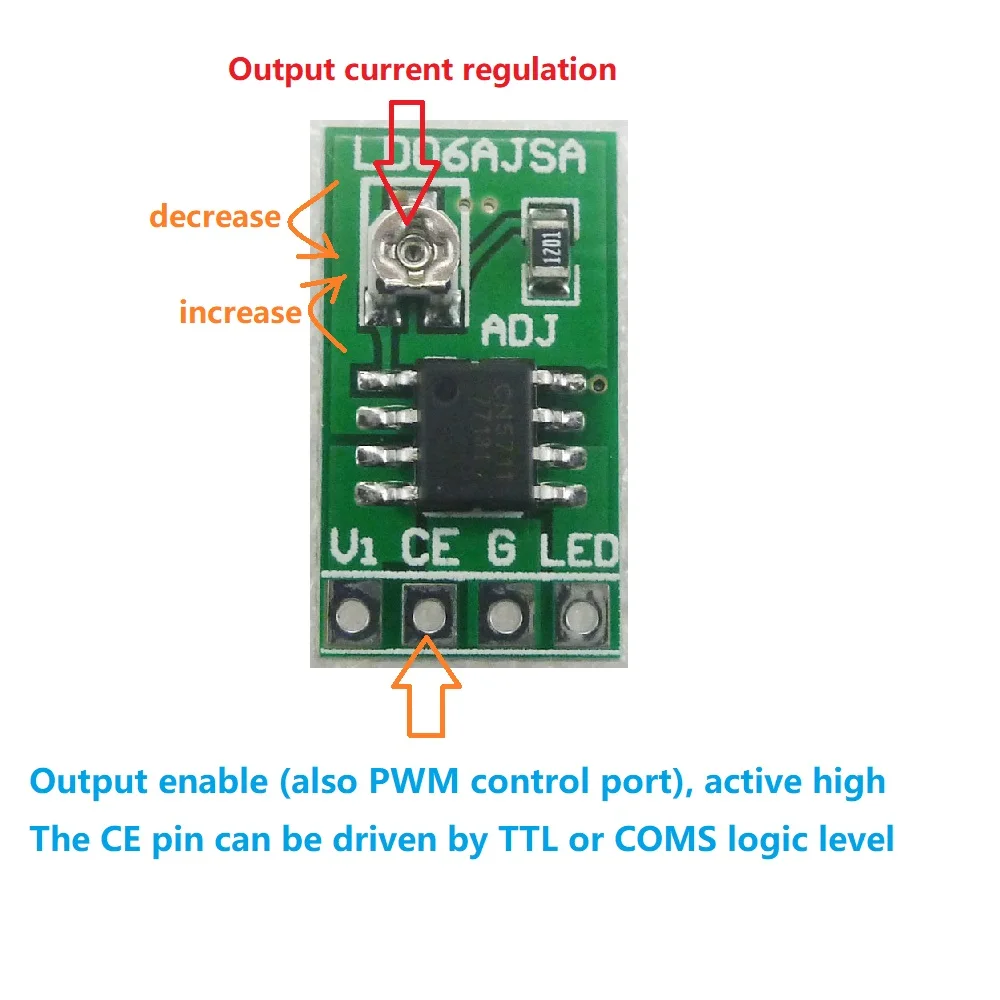

В тех случаях, когда CE pin высока, входное напряжение превышает сумму в 2,8 V, и больше, чем светодиодный прямое напряжение плюс

Требуемое падение напряжения, функции LD06AJSA/B, как правило, обеспечивают постоянный ток от светодиодный pin-кода.

LD06AJSA/B принимает регулирование температуры вместо функции защиты температуры, температура

Регулирование позволяет непрерывно включать светодиодный чехол при высокой температуре окружающей среды или высоком напряжении

Падение. Когда температура соединения LD06AJSA/B достигает около 135 ° C, блок внутреннего регулирования температуры

Уменьшает светодиодный ток, так что Температура соединения больше не будет расти. Эта функция позволяет пользователям

Максимизируйте использование мощности чипа, не беспокойтесь о перегреве чипа и

Повреждение микросхемы или внешних компонентов.

LD06AJSA/B также имеет функцию включения чипа, которая может выключить весь чип для ограничения тока

Потребление в пределах 1uA.

LD06AJSA/B также принимает блок защиты от перегрузки по току. Когда светодиодный ток приближается к 1.9A (Типичный),

Блок защиты от перегрузки по току начинает работать, чтобы не допустить дальнейшего увеличения светодиодный тока.
