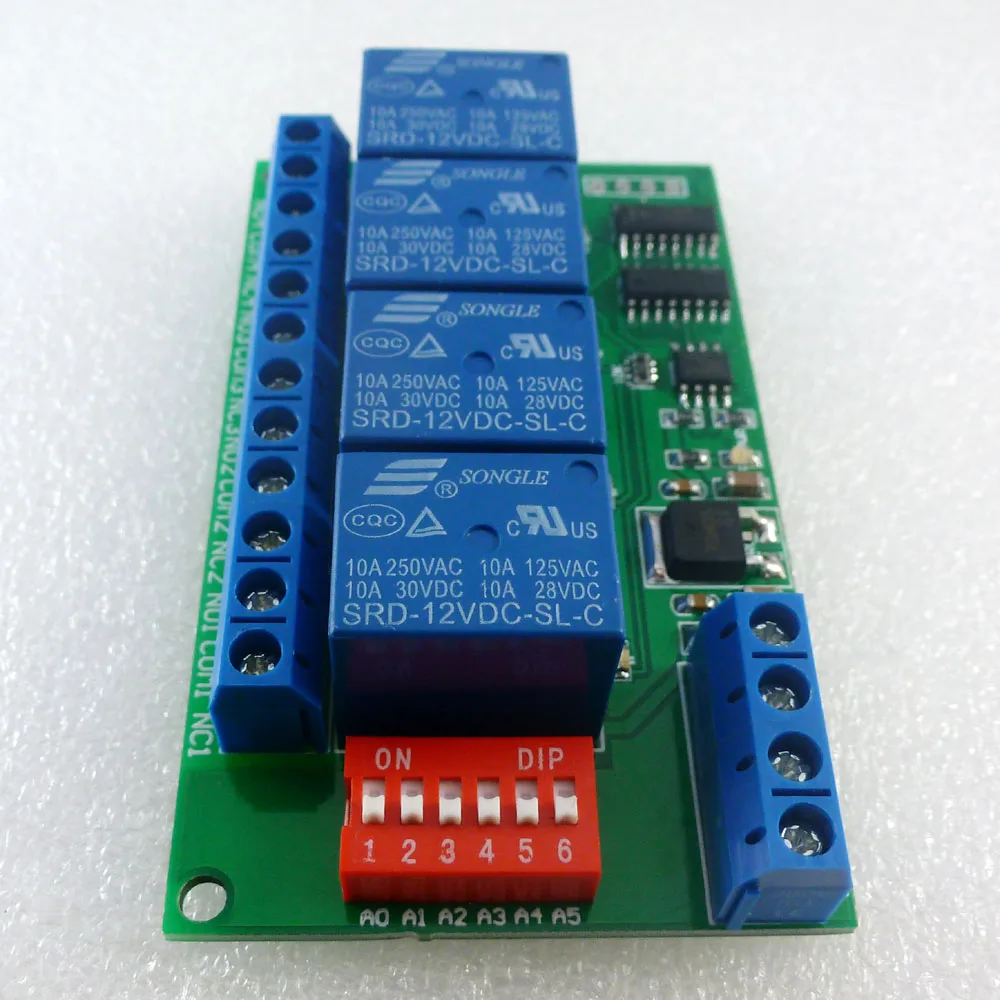

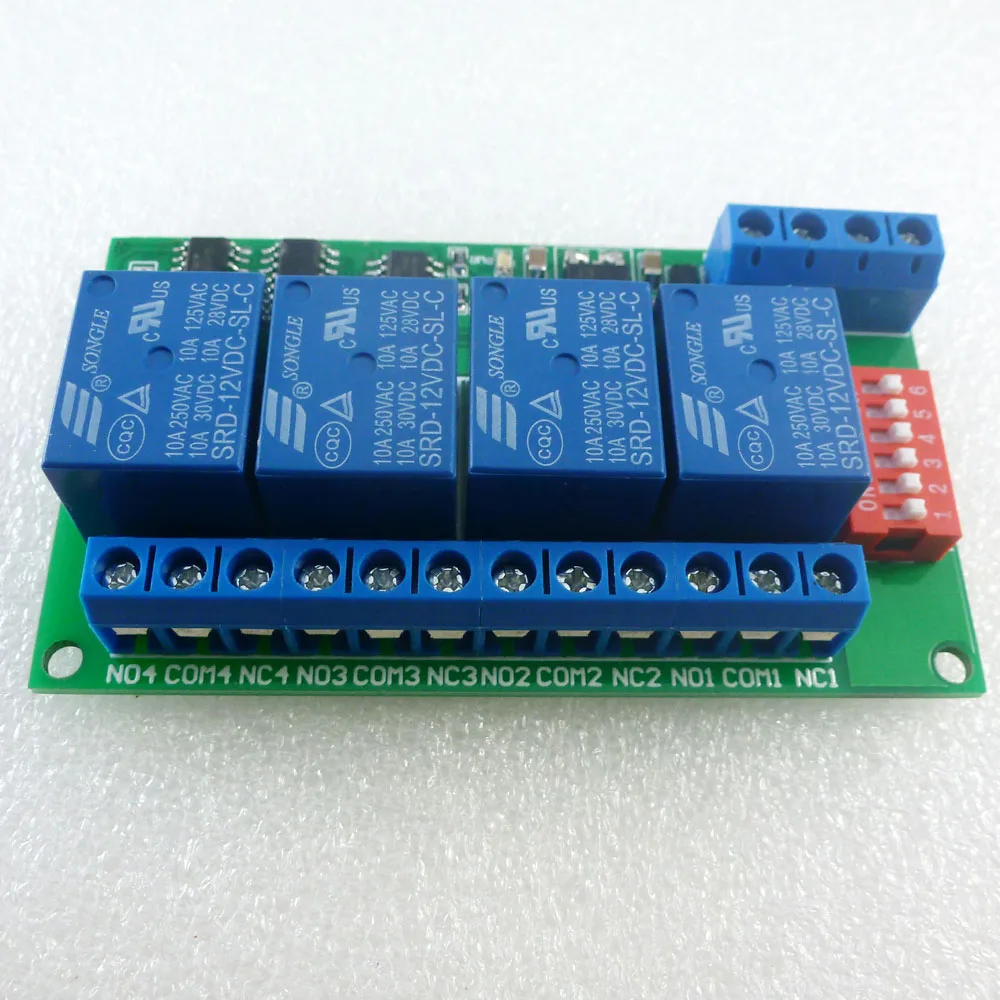

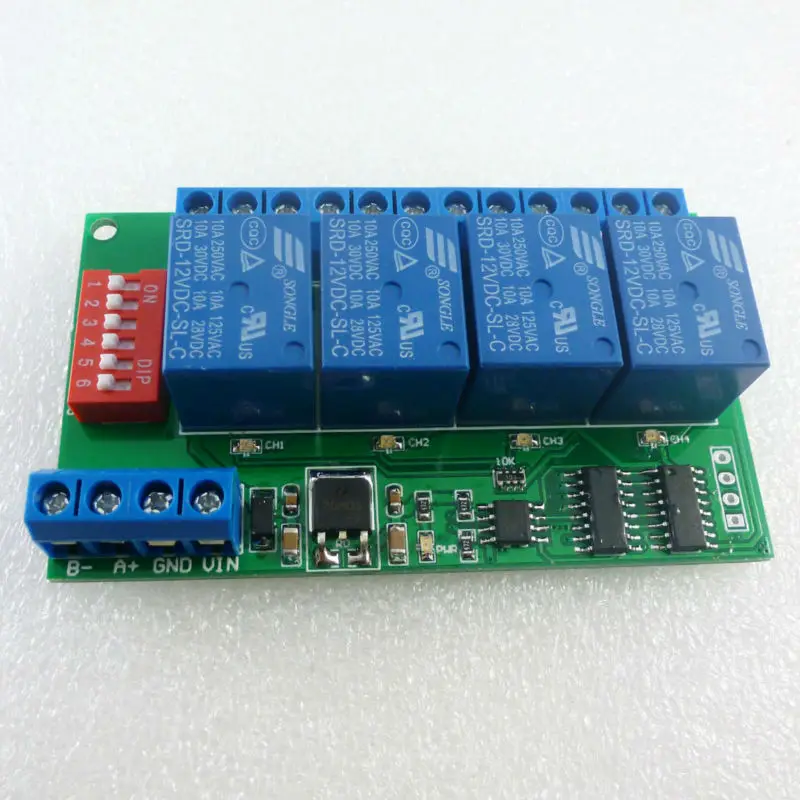

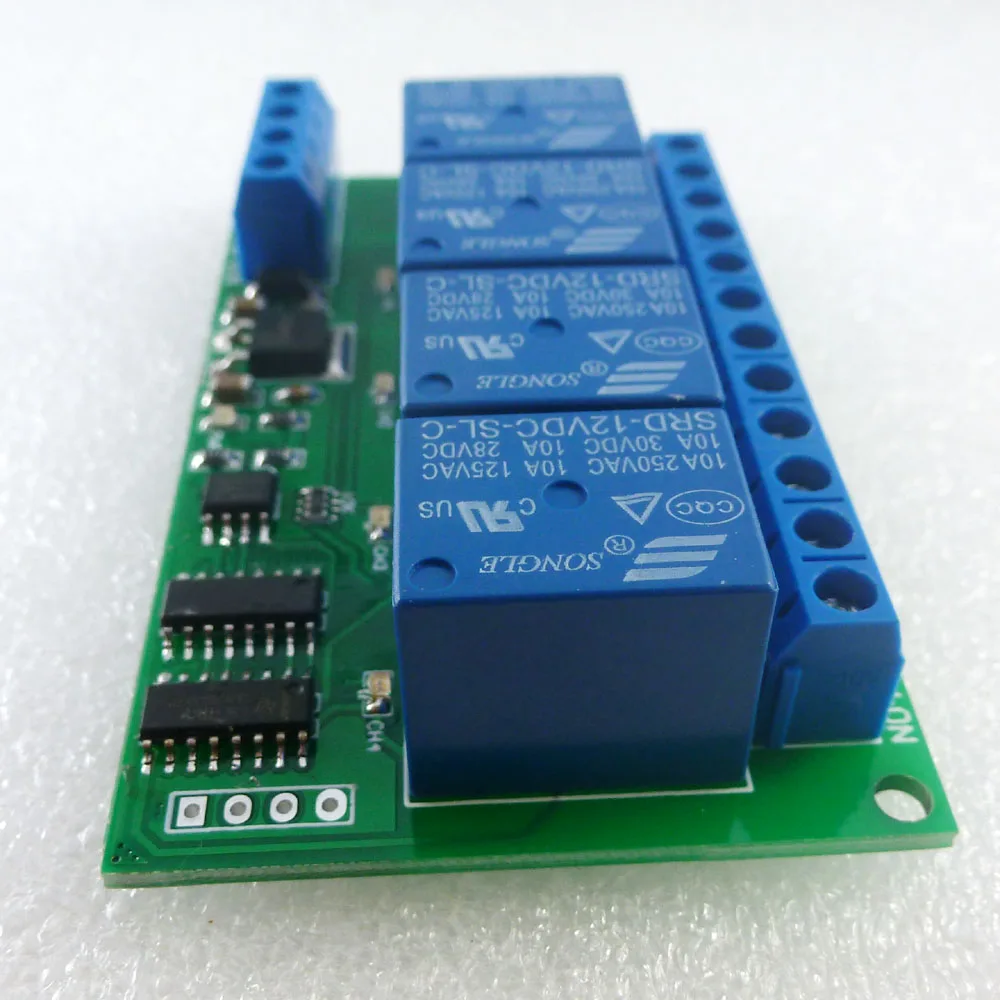

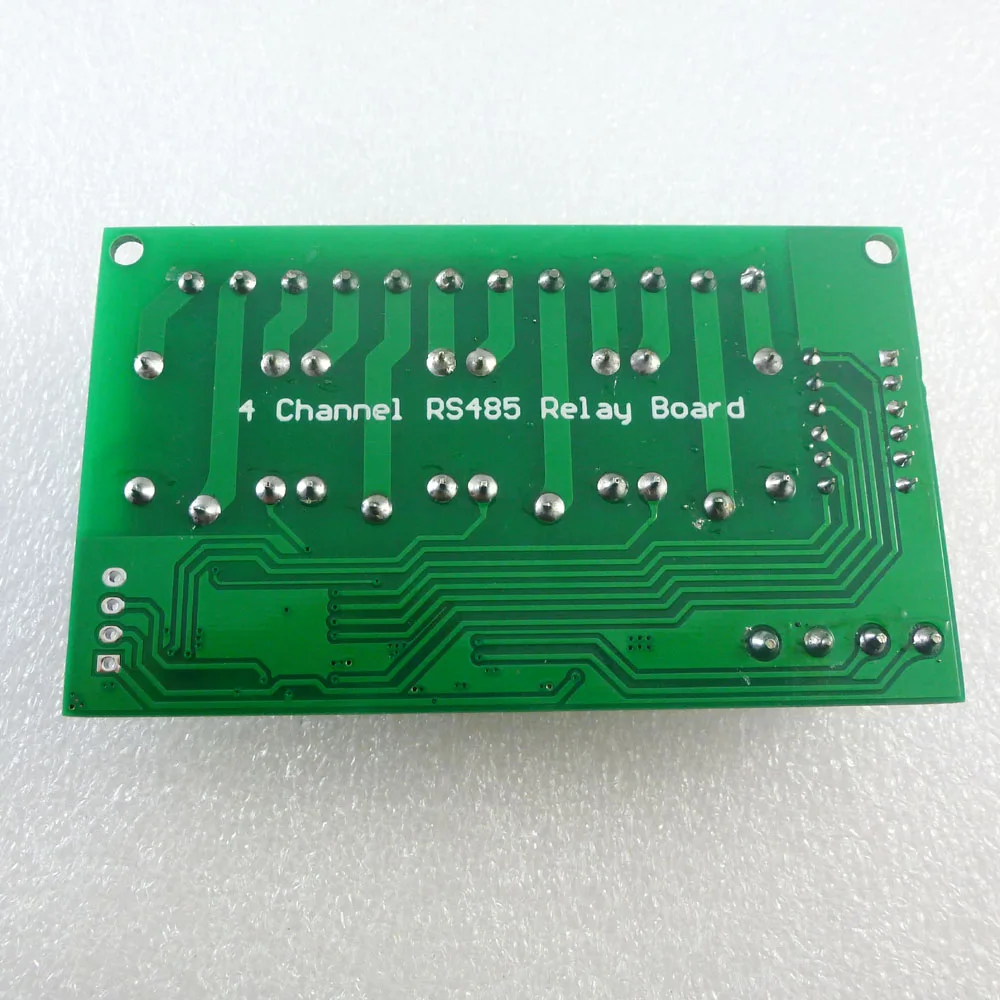

CE040 4 канала DC 12V RS485 триггерный релейный модуль с протоколом Modbus RTU и в команде дистанционного Управление переключатель для ПЛК PTZ Камера охранного наблюдения

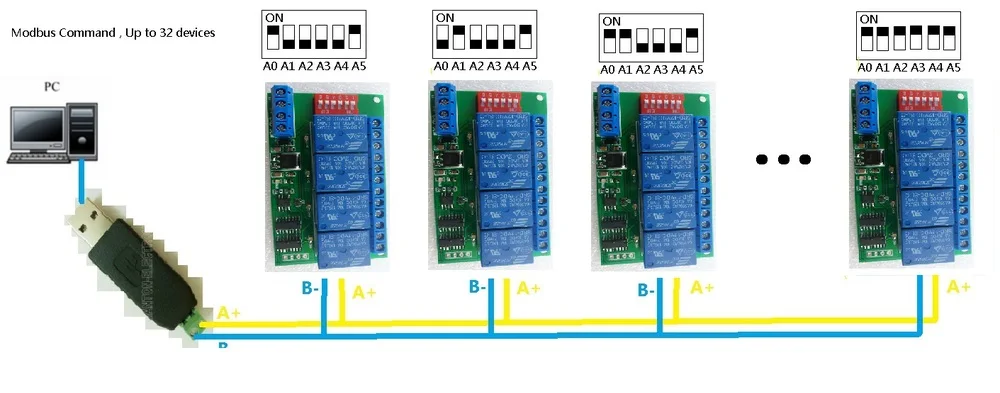

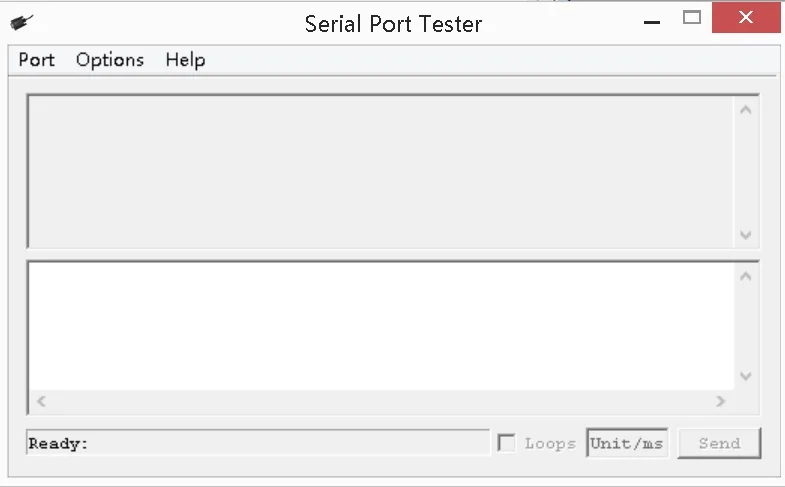

2 режима команды MODBUS (A5 = ON), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программный контроль Modbus Poll (программное обеспечение автоматически добавляет CRC), PLC или MCU контроль процесса

Схема проводки:

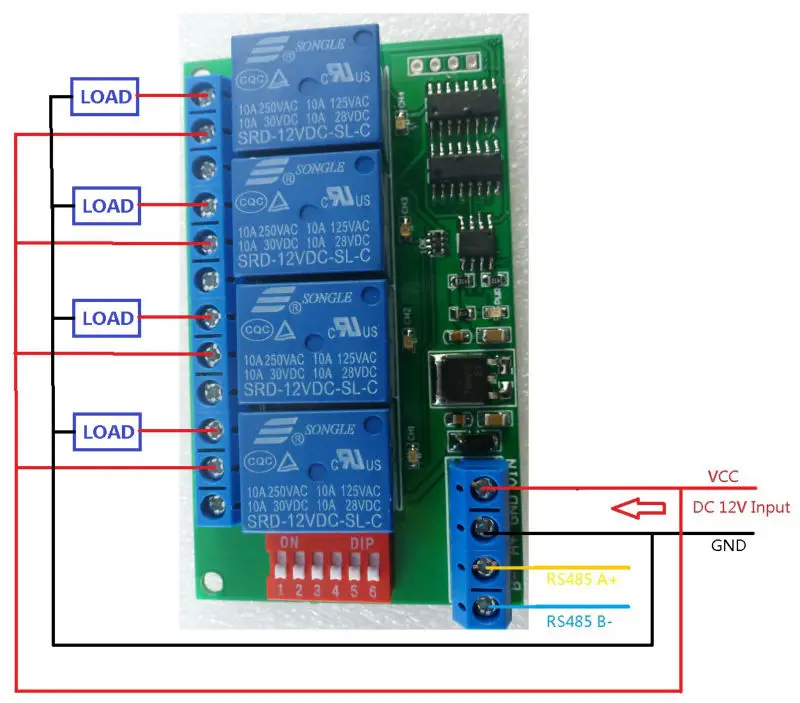

1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть камерой, светодиодный светильник, вентиляторы, двигатели и другое оборудование DC 12V

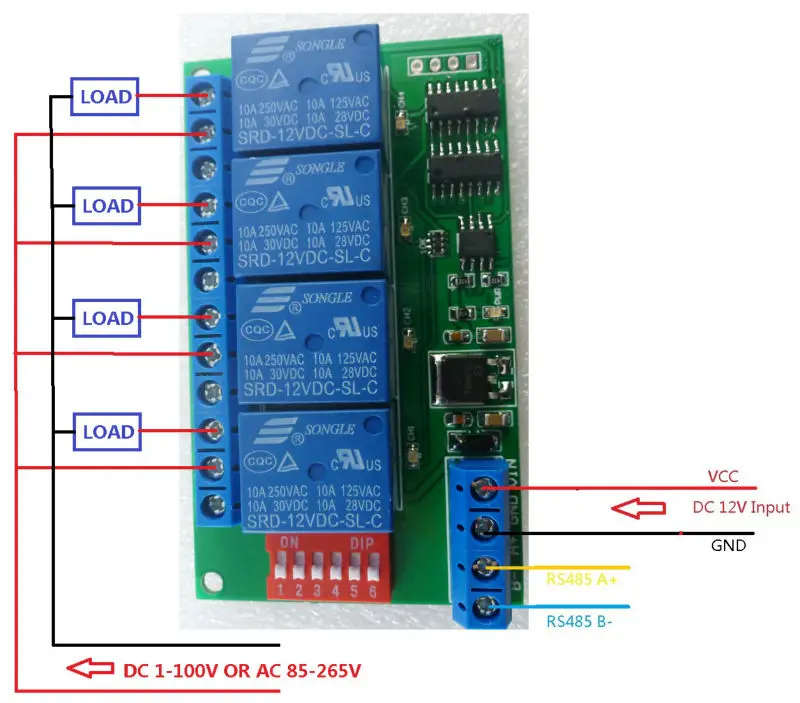

2 цепи управления постоянного тока 1-100 в или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть светодиодный светильник, вентиляторы, двигатели, люминесцентные лампы, солнечные водонагреватели и другие DC AC оборудование

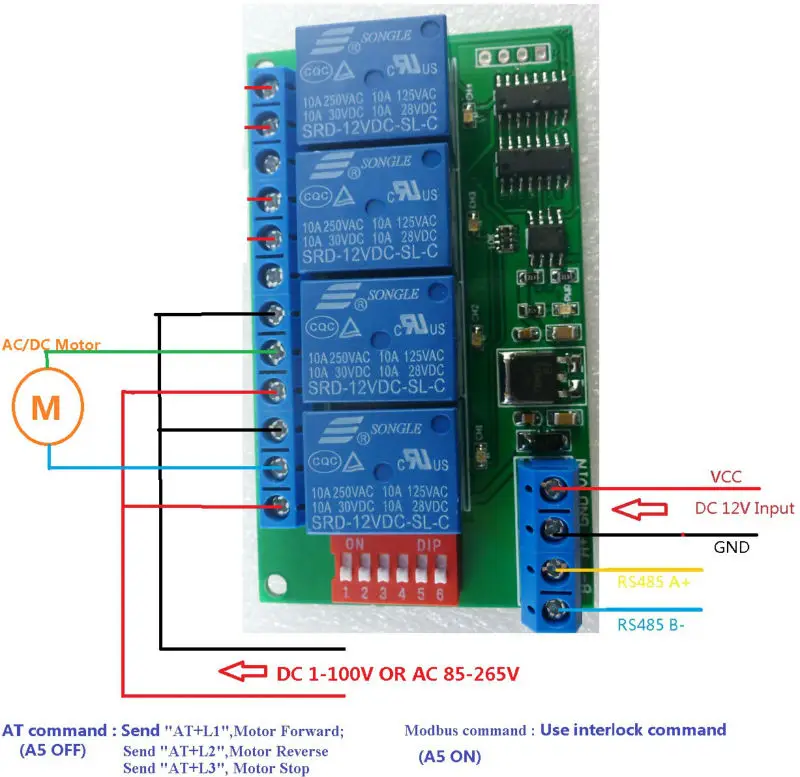

3 DC 1-100V или AC 85-265V схема управления, схема проводки ниже (Примечание: Если не DC 12V нагрузки, нужен другой DC 12V источник питания). "Нагрузка" может быть машинным инструментом, ЧПУ, 3D принтер, светодиодный светильник, вентиляторы, двигатели и другое AC оборудование постоянного тока

Modbus Poll
