Проект печатной платы
1. Печатные платы, продаваемые в магазине, не содержат компонентов, и вы должны подготовить их самостоятельно.2. Для завершения этого проекта требуются высокие знания электроники и богатый опыт в области пайки и тестирования.3. Из-за ограничений часового пояса и языковой коммуникации, мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.4. Мы не предоставляем информацию, кроме страницы введения продукта

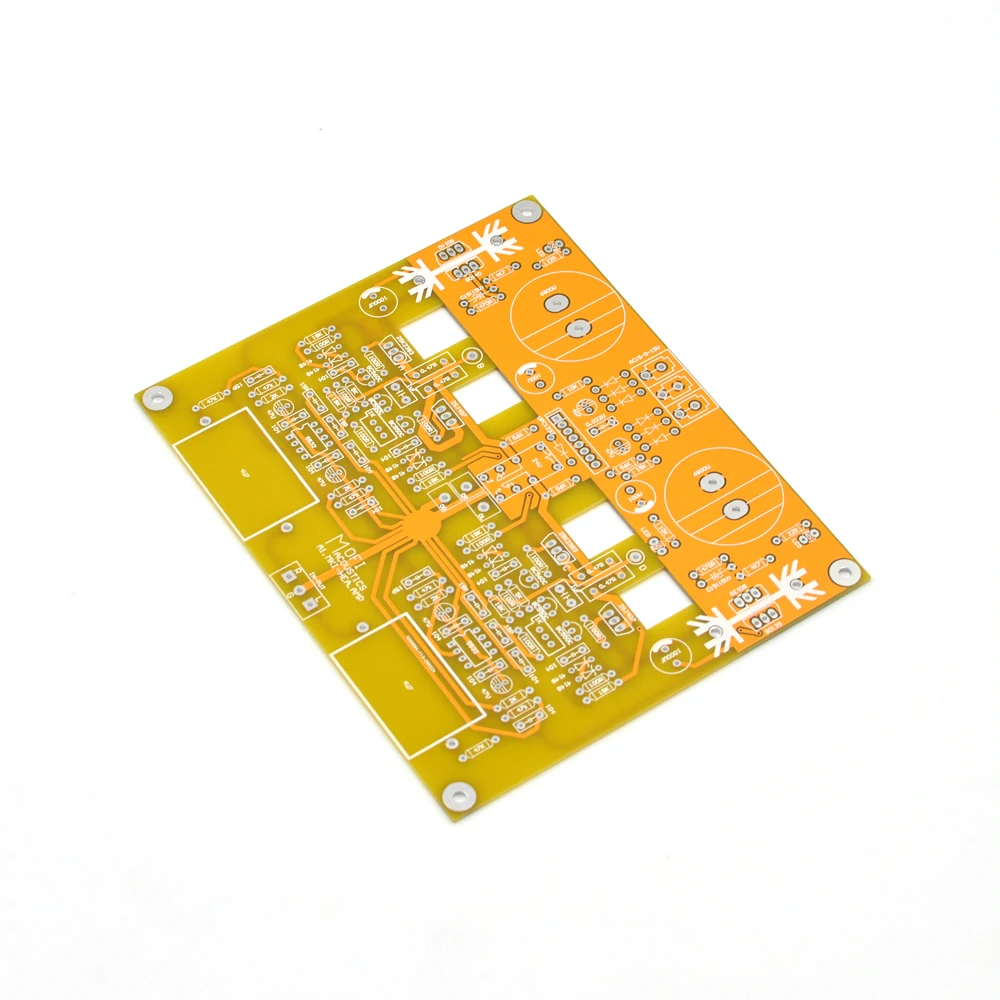

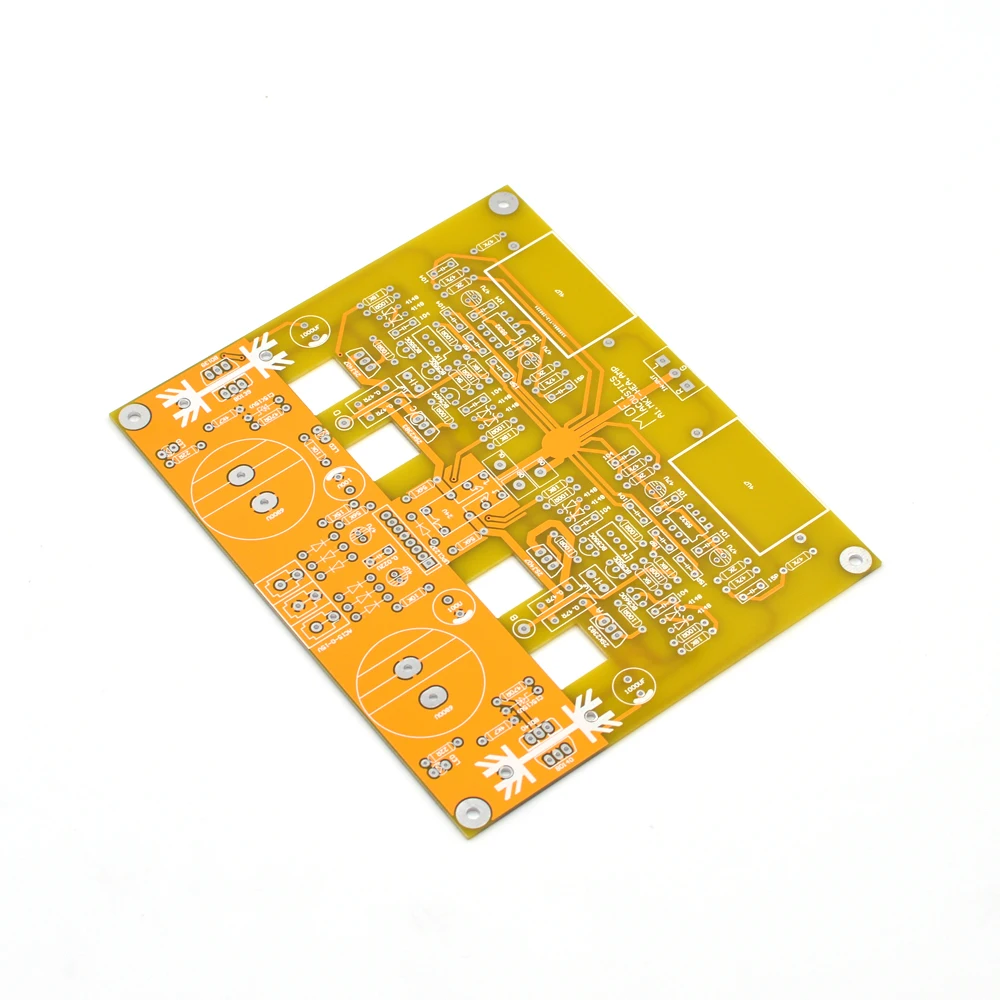

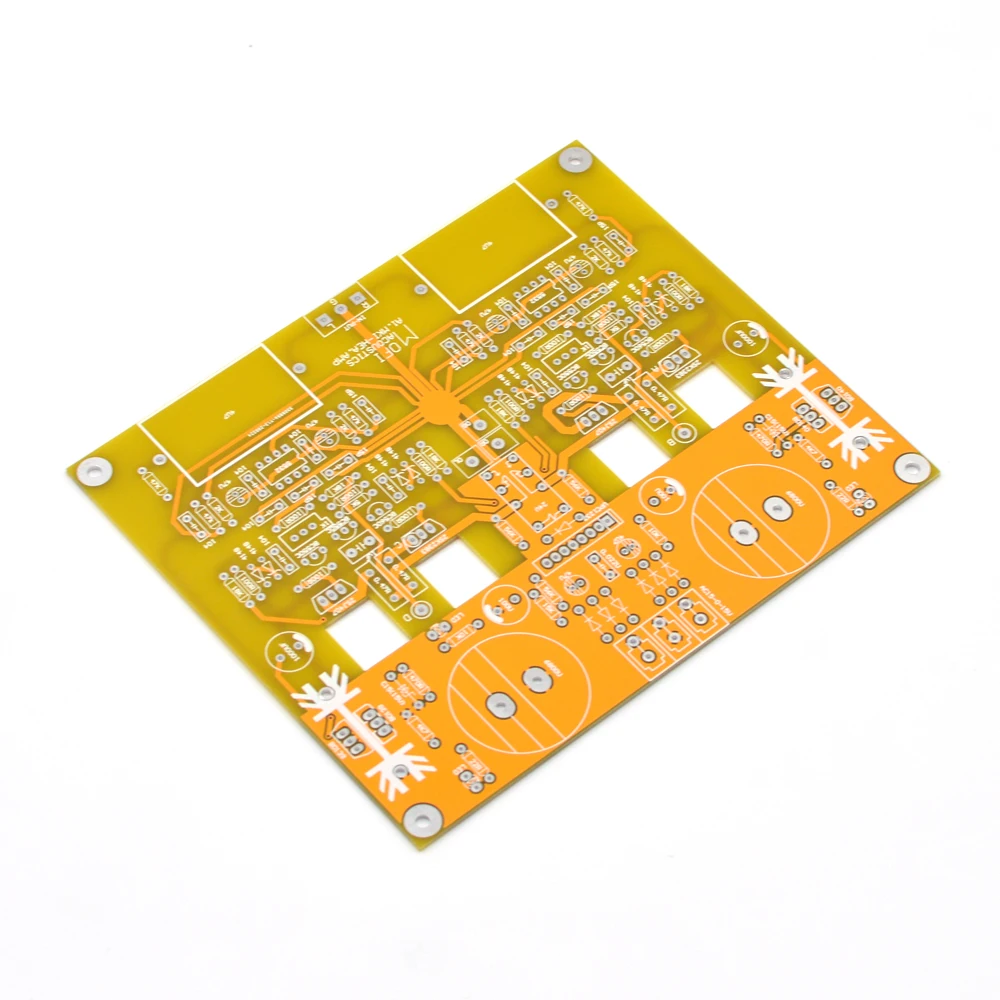

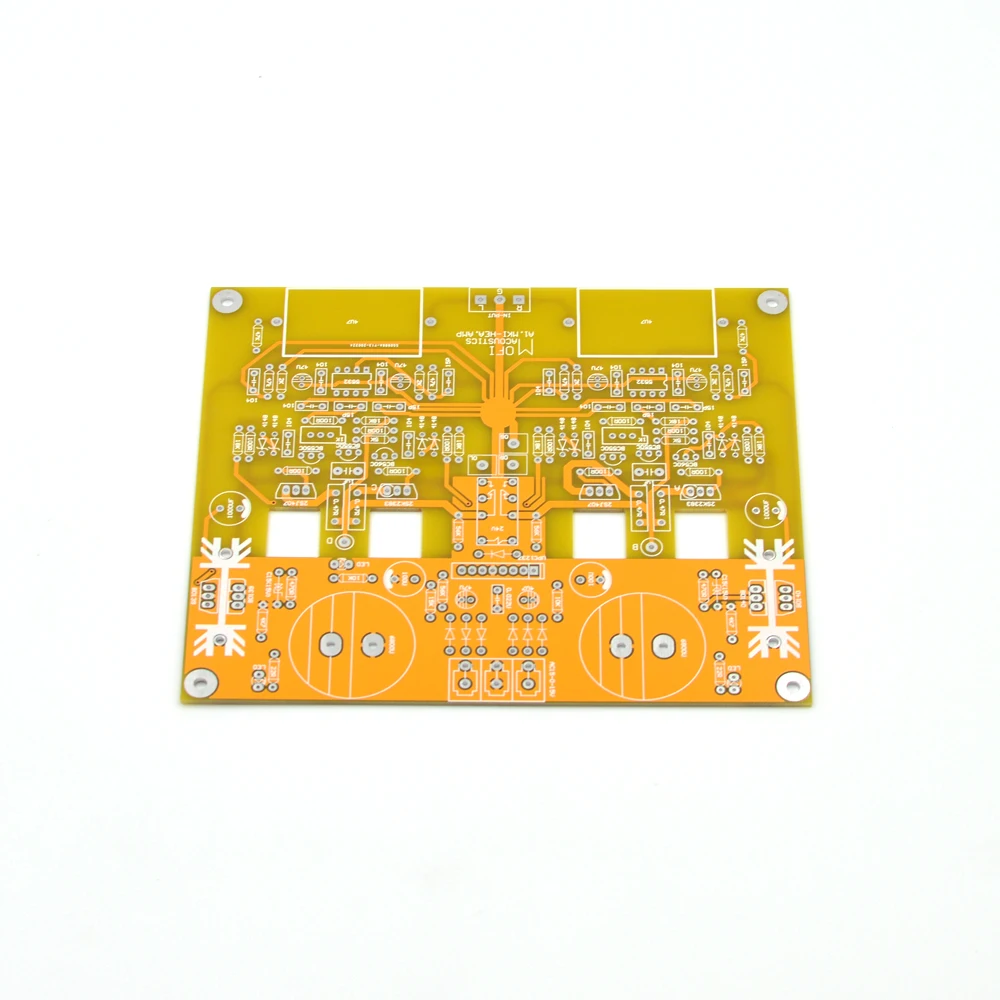

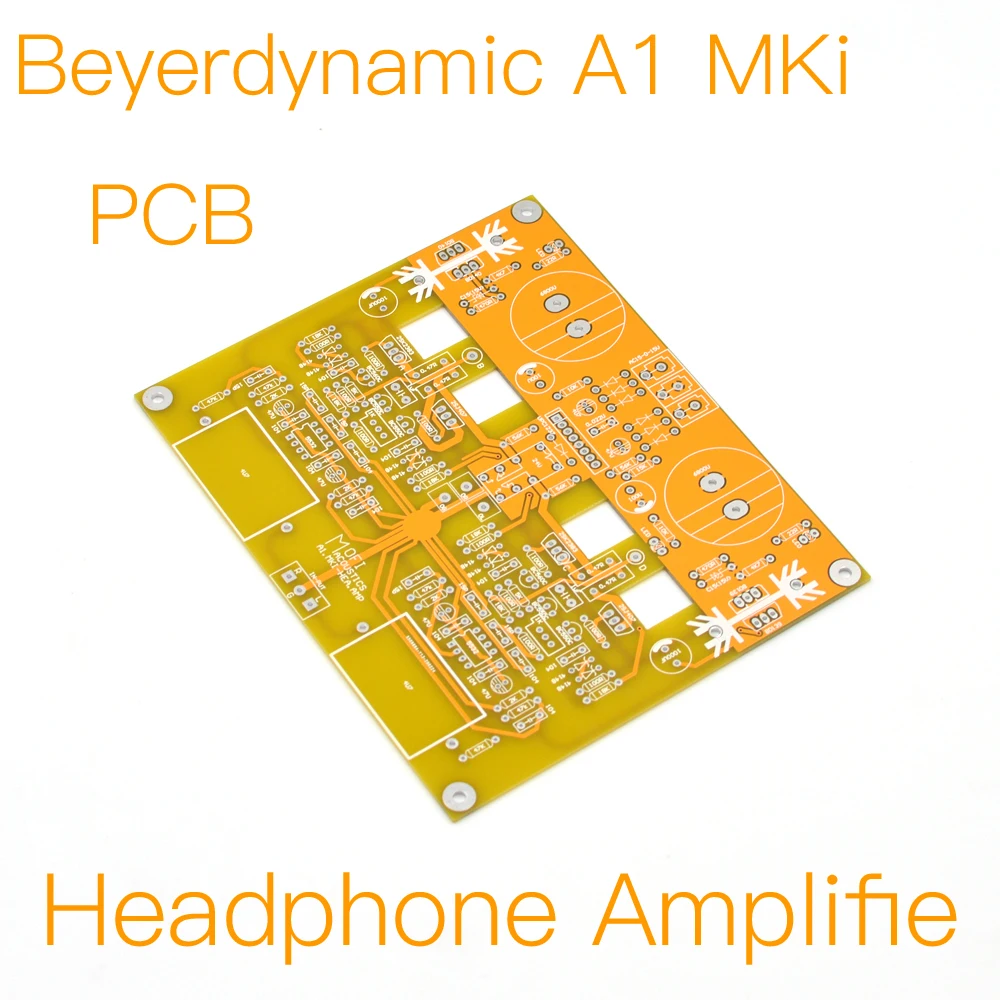

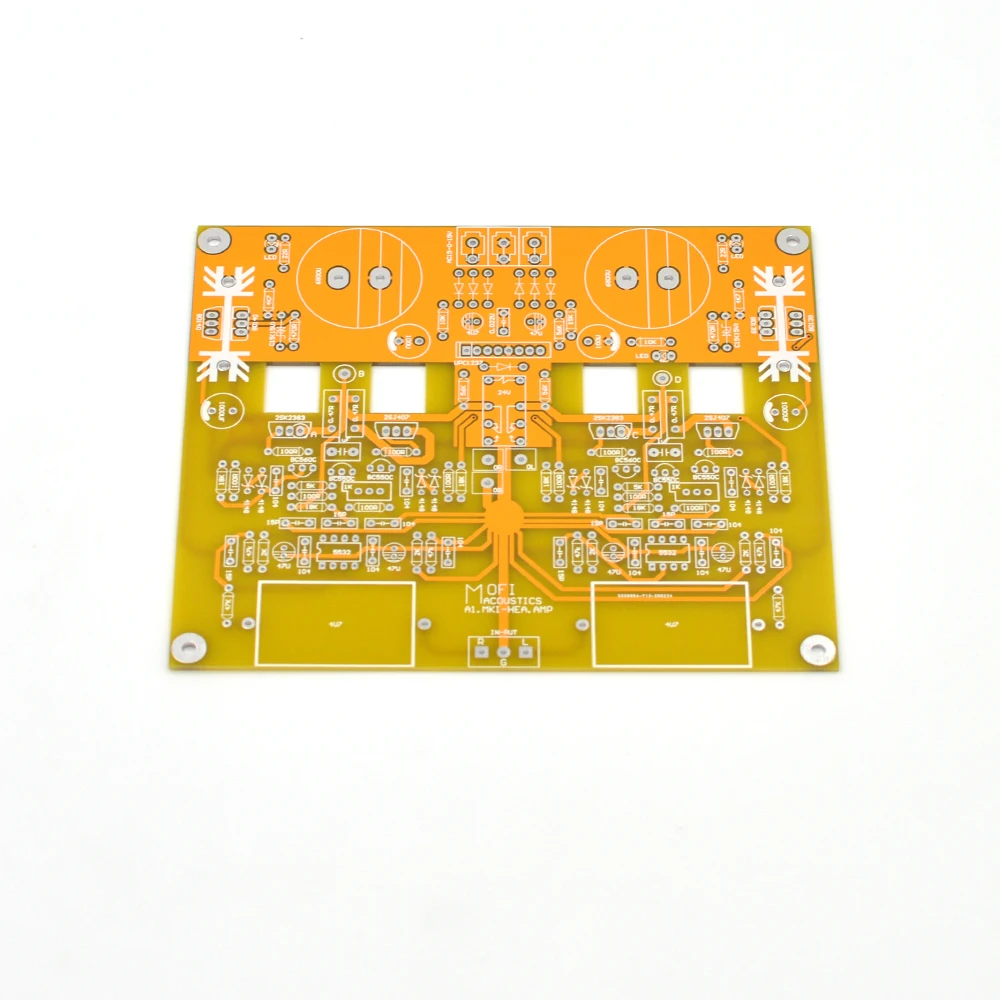

MOFI-A1.MKI усилитель для наушников DIY Project(PCB)
По сравнению с обычным воспроизведением Beyerdynamic, мы улучшили:Использование регулятора напряжения серии A класса для обеспечения более бесшумного источника питания.Встроенная схема защиты наушников.Всего 4 местонахождения для выходной мощности.Используйте двойную конструкцию операционного усилителя, двойной операционный усилитель на канал с разделением более высоких каналов.Конструкция «Все в одном», одноточечное заземление, сопротивление заземления близко к значению сопротивления 0,02 Ом, низкий уровень шума.Печатная плата небольшая и гибкая, подходит для всех видов монтажа шасси.
Схема и ключевая точка отладки

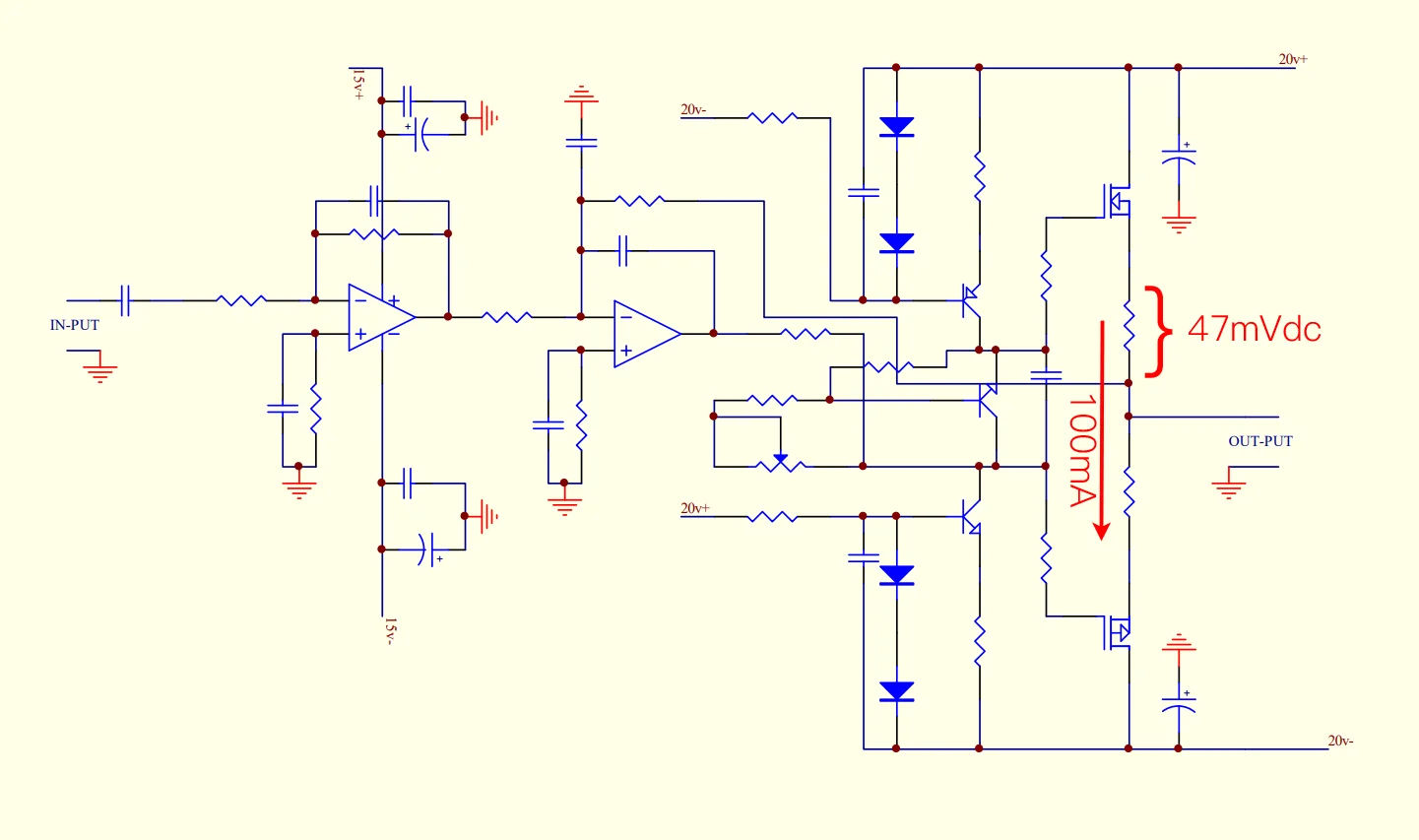

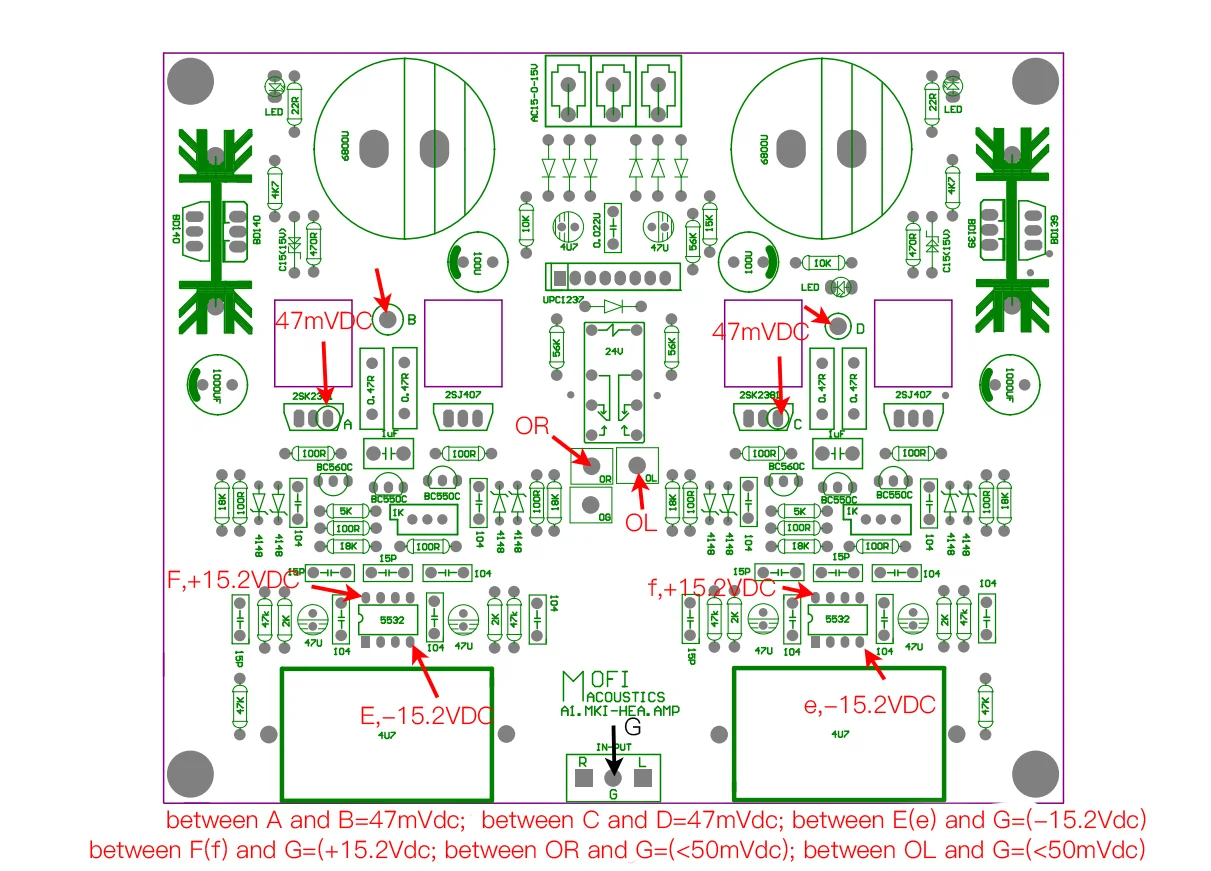

Печатная плата поставляется с параметрами компонентов для легкой установки.Мы ссылаемся только на схему усилительной части цепи. Если вам нужен параметр полной цепи, пожалуйста, прочтите значение компонента с печатной платой самостоятельно; Мы не предоставляем дополнительно.Пожалуйста, держите напряжение тестовой точки достаточно близко к нему, также допускается +-20%.
Инструкции

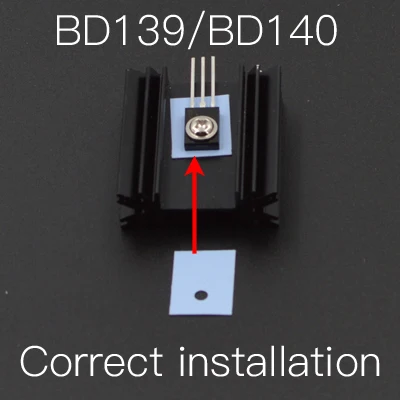

Поскольку отверстия для печатной платы покрыты сквозным покрытием, вам нужно только припаять детали снизу платы. Не сверлите и не увеличивайте отверстия, так как это может повредить сквозное покрытие.Очистите обе стороны заготовки печатной платы бумажным полотенцем и изопропиловым спиртом или средством для удаления электронного флюса, затем припаяйте компоненты к плате, начиная с деталей с самого низкого профиля.Убедитесь, что правильная деталь уходит в каждое положение на печатной плате. Измерьте каждый резистор с помощью вашего мультиметра, чтобы убедиться, что это правильное значение.Очистите остатки припоя с платы изопропиловым спиртом (или средством для удаления электронного флюса) и щеткой.Внимательно осмотрите все Паяные соединения, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных паяных соединений. Используйте мультиметр в шкале Ом для проверки на короткое замыкание. Как минимум, вы должны убедиться, что входы V + и V- DC не закорочены к земле или друг к другу, и что выходная панель не закорочена к земле. Исправьте любые ошибки перед переходом к следующему этапу.Советы:Подготовьте внешний радиатор. Отличный выбор для наклеивания на нижнюю часть корпуса усилителя.Установите VR по часовой стрелке до максимального значения сопротивления перед включением.После включения Медленно отрегулируйте VR против часовой стрелки, пока не удастся измерить 47 мВ между AB и CD.

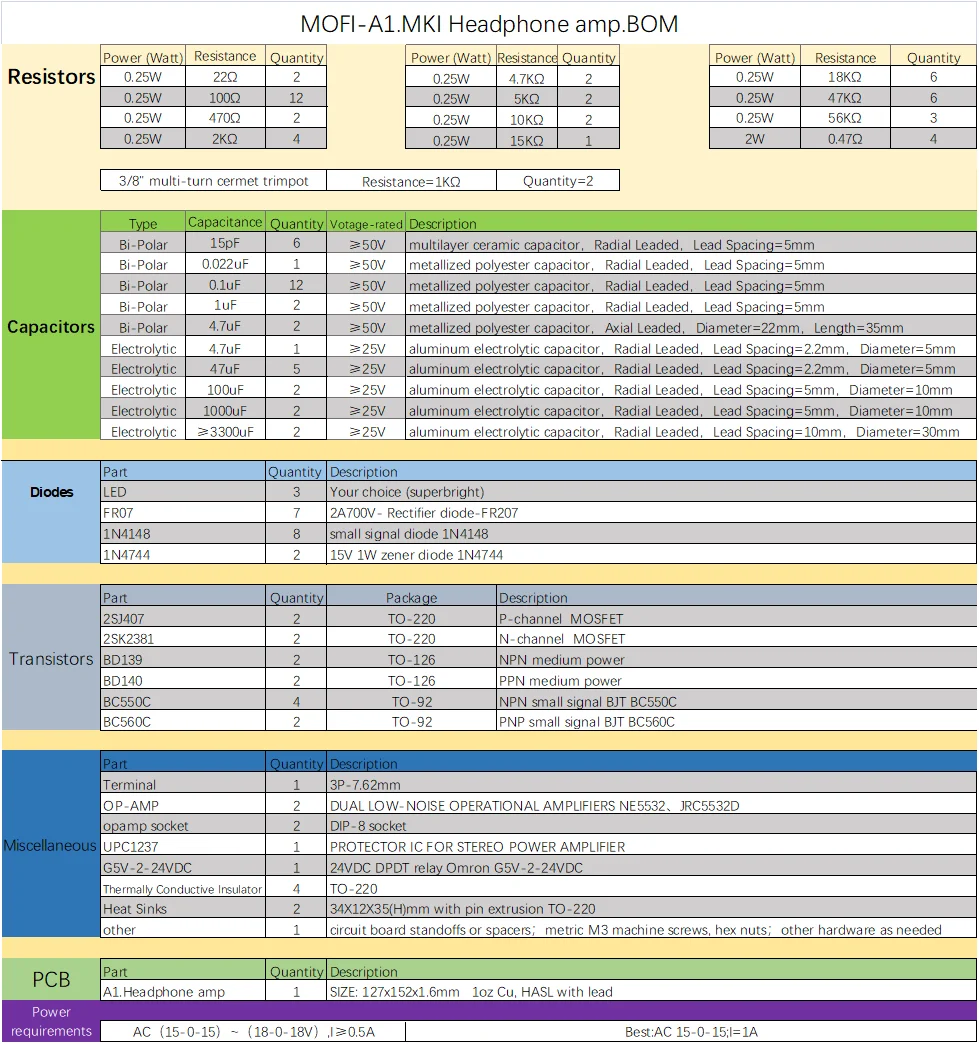

Список деталей
Фото
