Описание
LCD 1602 RGB модуль, 16x2 символов LCD, RGB подсветка, 3,3 V/5V, I2C автобус
LCD1602 RGB модуль
Регулируемая цветная (RGB) Подсветка Цвет, I2C Связь, 3,3 V/5V совместимый
Поддерживает Raspberry Pi / Pi Pico, Jetson Nano и Arduino...
Персонажи
16 × 2
Подсветка RGB
16 м цвета
Интерфейс
I2C
Панель дисплея
Char LCD
ЖК-контроллер
AiP31068
Драйвер RGB
PCA9633
Особенности с первого взгляда
Включает в себя персональную ЖК-панель LCD 1602
Регулируемый цвет подсветки RGB, до 16 м (2563) цвета подсветки в теории
Интерфейс управления I2C, требуются только два сигнальных контакта, что экономит ресурс IO
Совместимость с 3,3 V/5V рабочее напряжение
Поставляется с разработанными ресурсами и руководством (Raspberry Pi/Jetson Nano/Arduino примеры)
Технические характеристики
Рабочее напряжение
3,3 ~ 5В
ЖК-контроллер
AiP31068
Интерфейс связи
I2C
Драйвер RGB
PCA9633
Панель дисплея
Персональный ЖК-дисплей
Размер дисплея
64,5 × 16,0 мм
Персонажи
16 × 2
Размеры
87,0 × 32,0 × 13,0 мм
Цвета подсветки
16 м
Рабочее напряжение
-20 ~ + 70 ℃

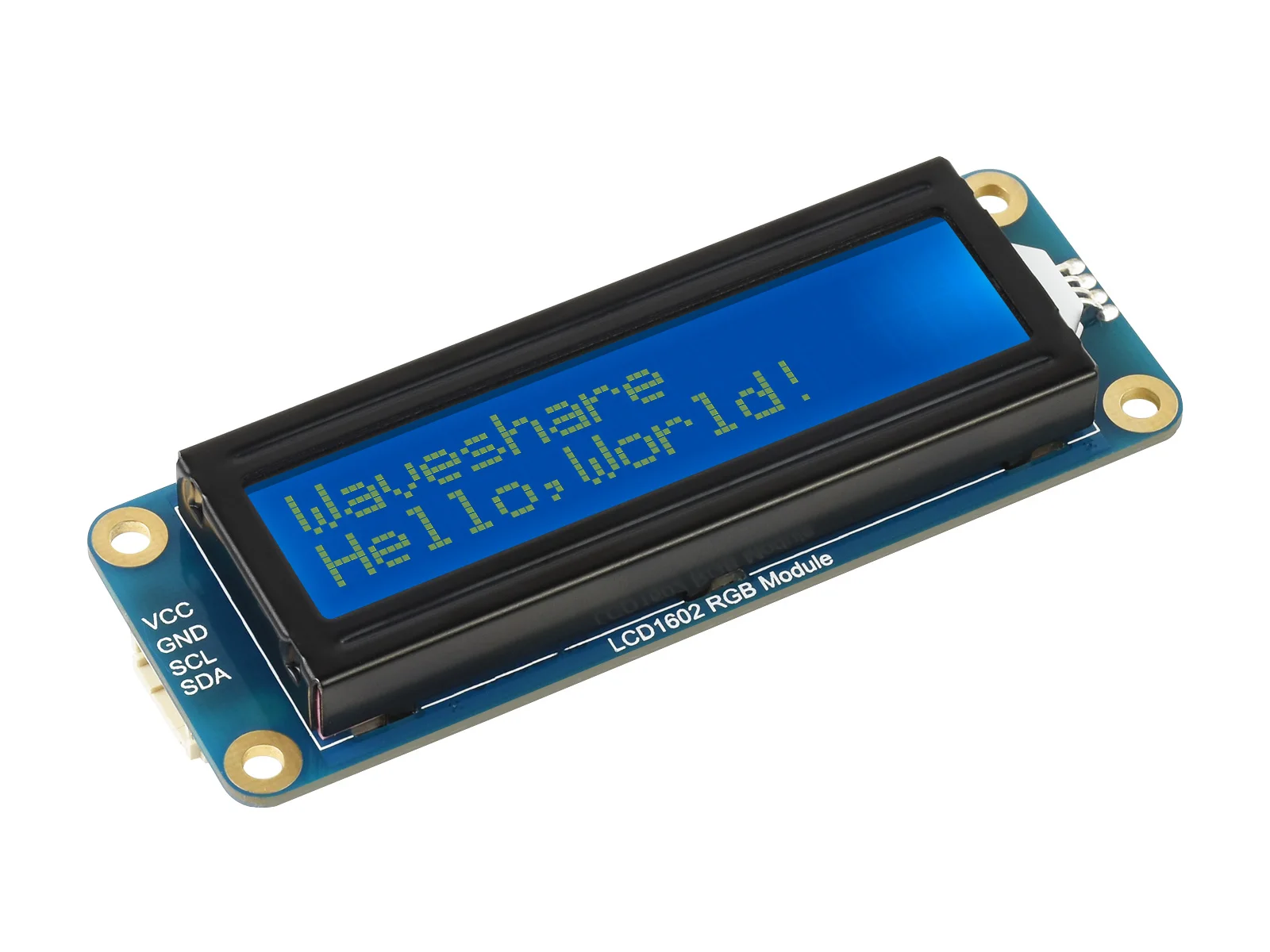

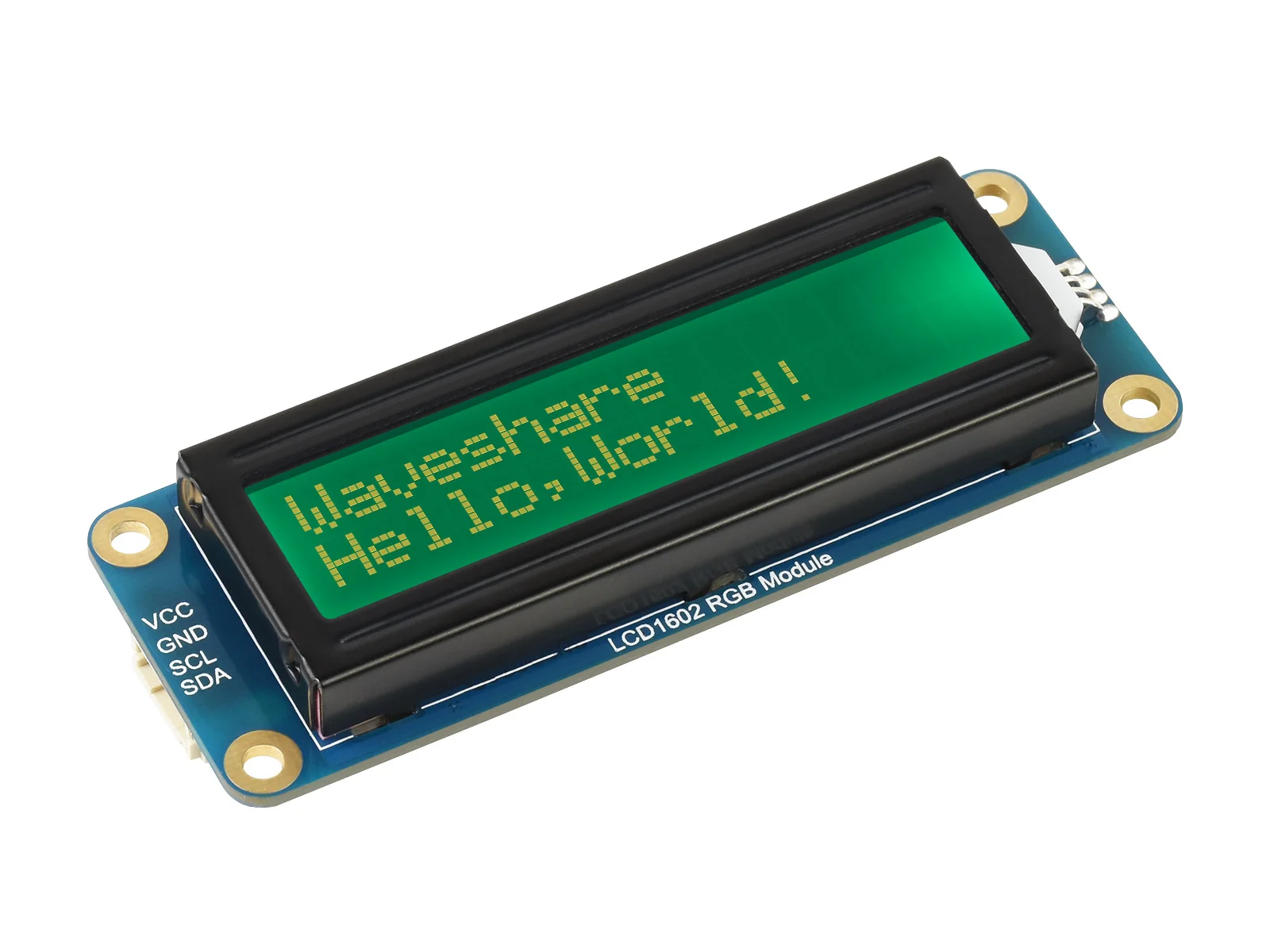

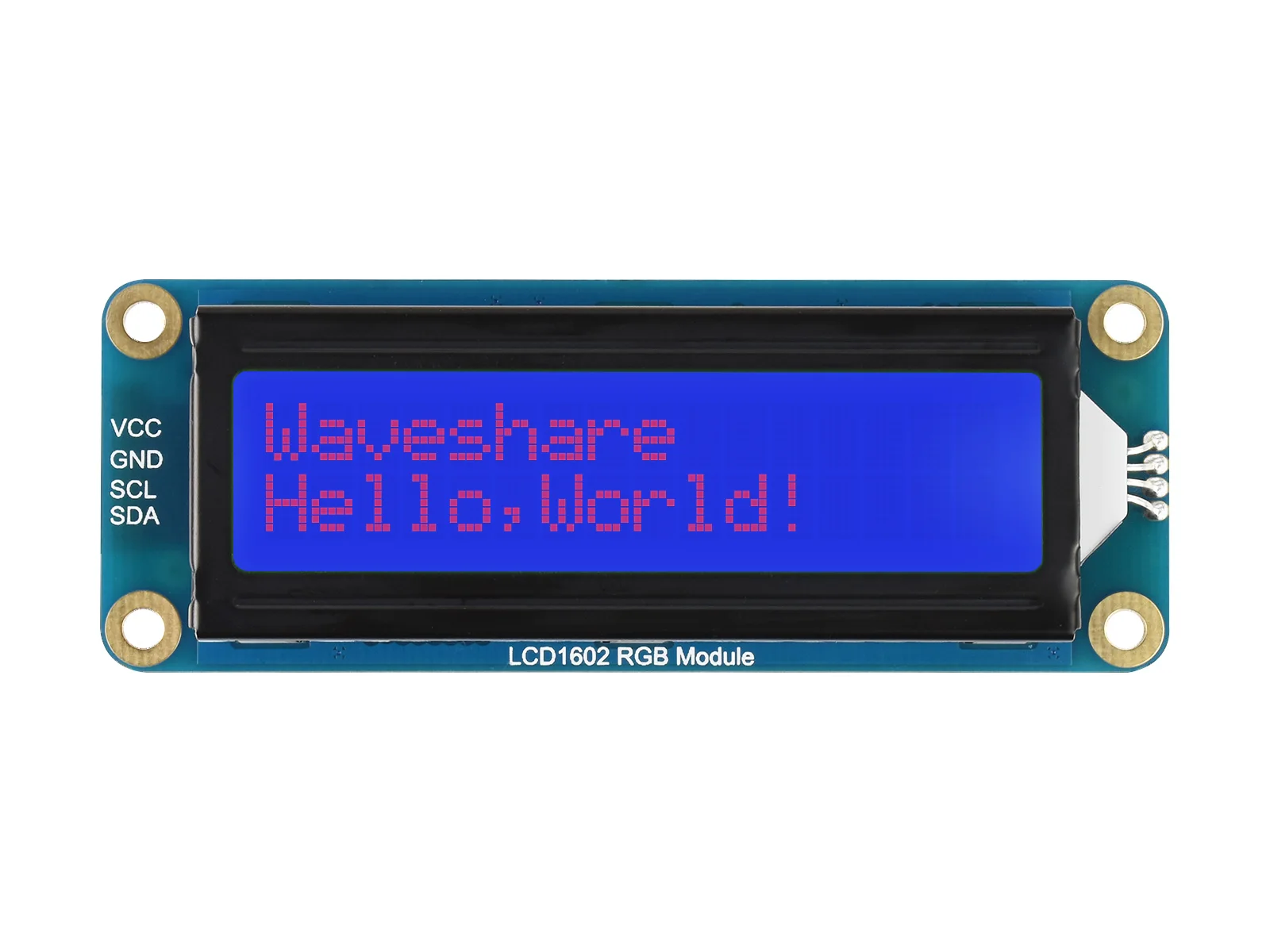

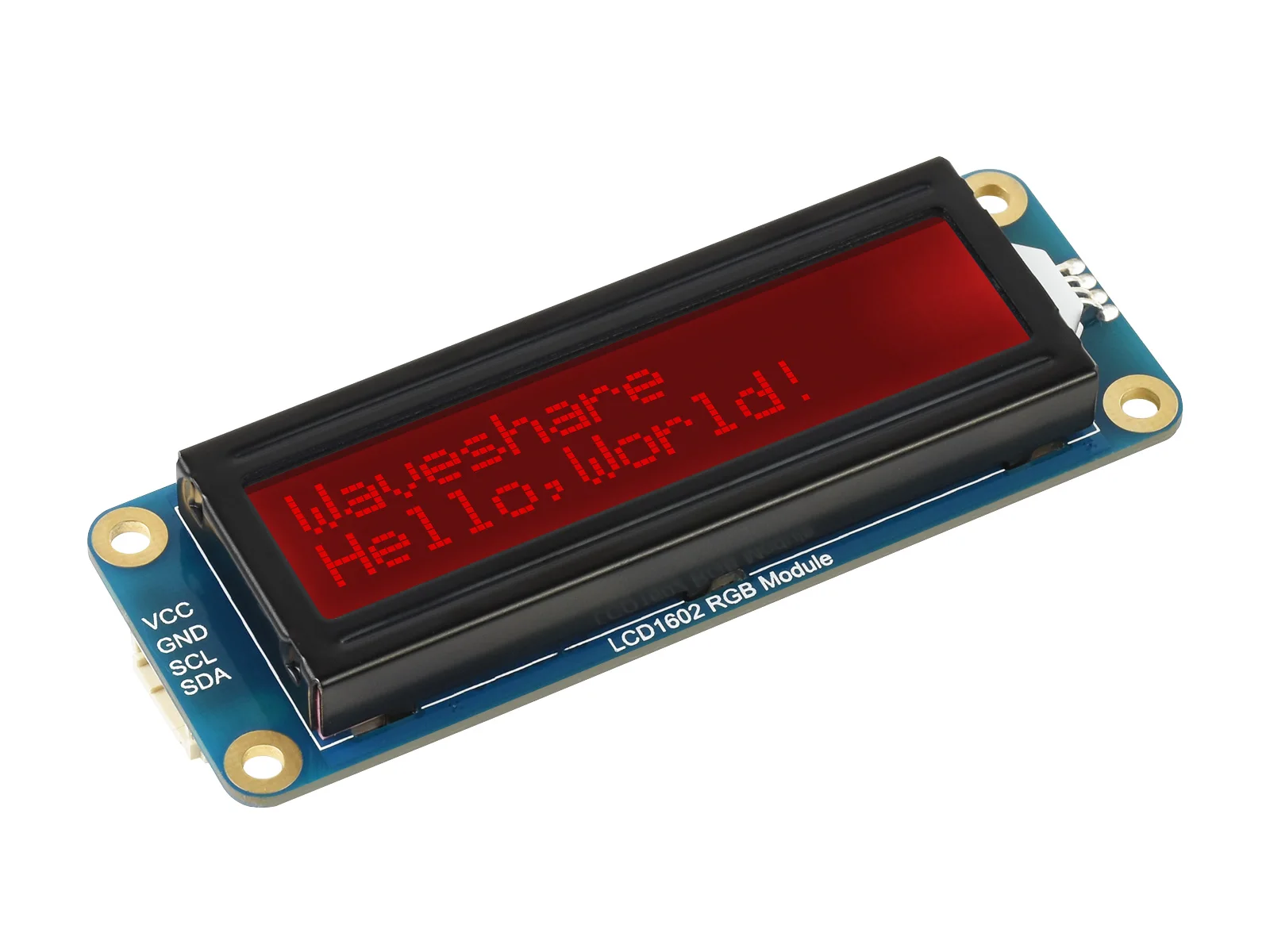

Регулируемый цвет подсветки RGB
Доступно до 16 м цветов
Интерфейс управления I2C
Для подключения с хост-досками, такими как Raspberry Pi...

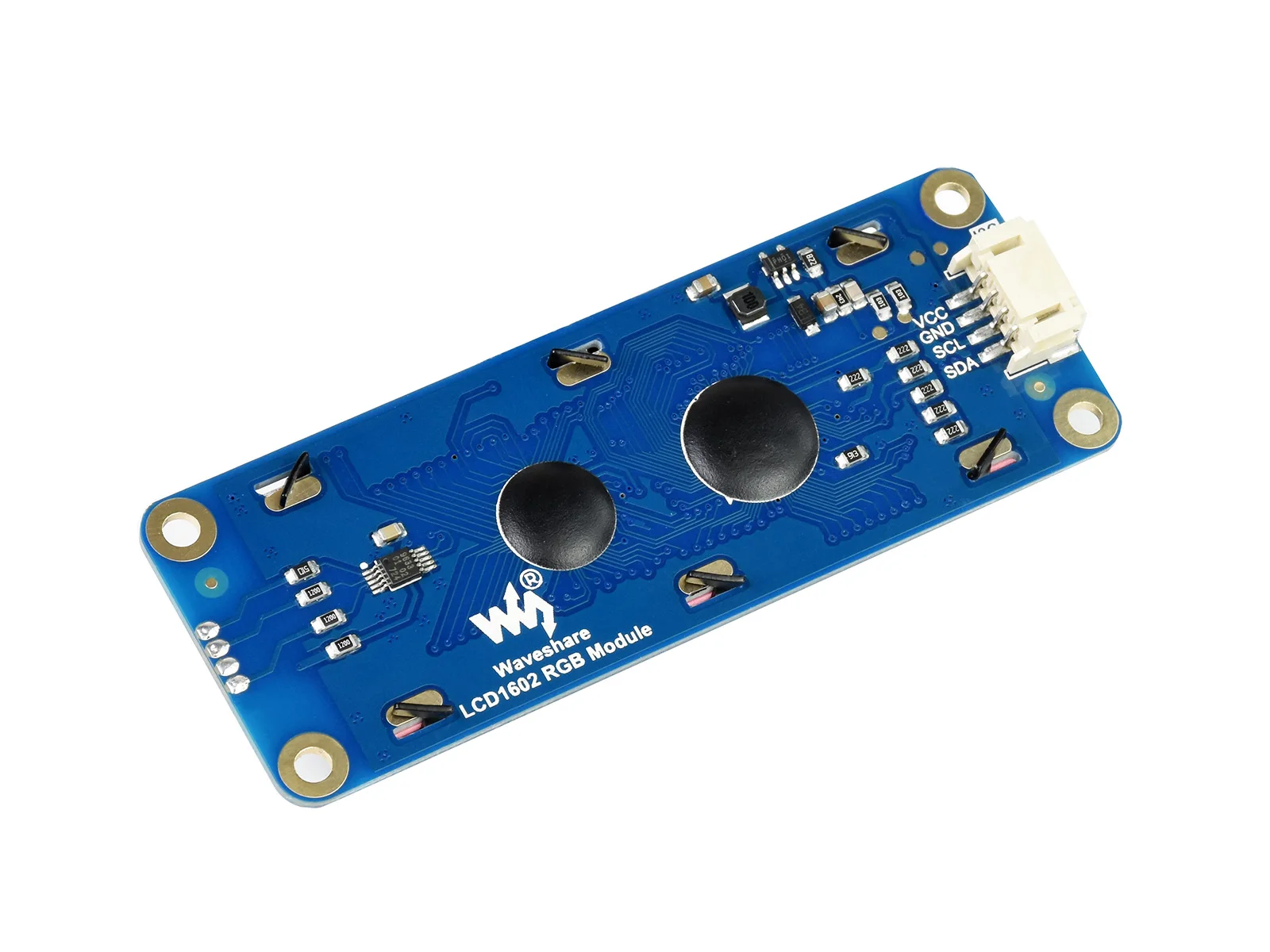

VCC
3,3 V ~ 5V вход питания
GND
GND
SCL
Штырь для часов I2C
SDA
Pin данных I2C
Аппаратное соединение
Подключение с Raspberry Pi Pico

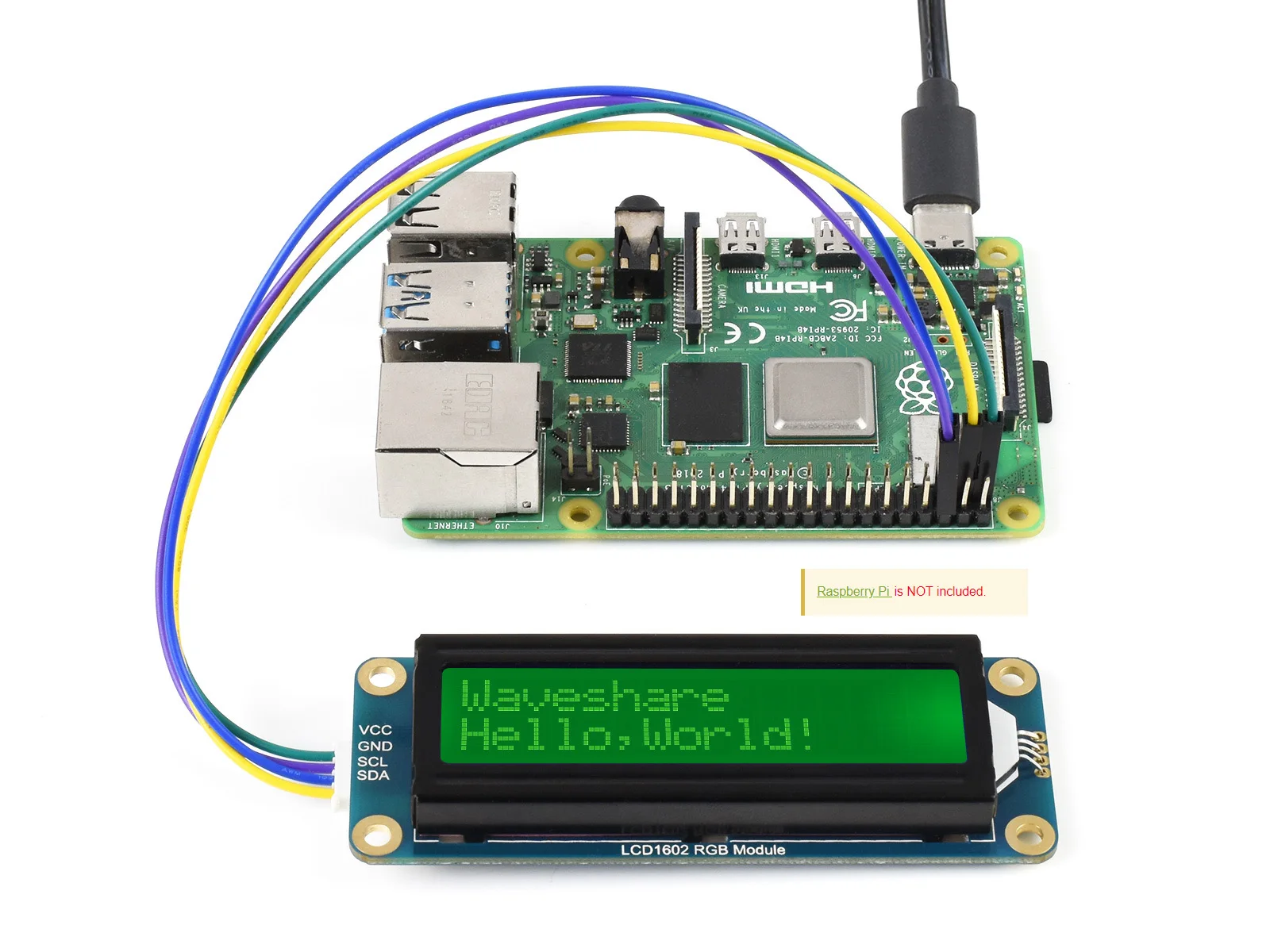

Подключение с Raspberry Pi
Подключение с платой Arduino
Подключение к Jetson Nano Developer Kit
Ресурсы и услуги
Вики: Alibaba
Посылка
Вес:0,038 кг
LCD1602 RGB модуль x1
PH2.0 4-контактный провод x1
