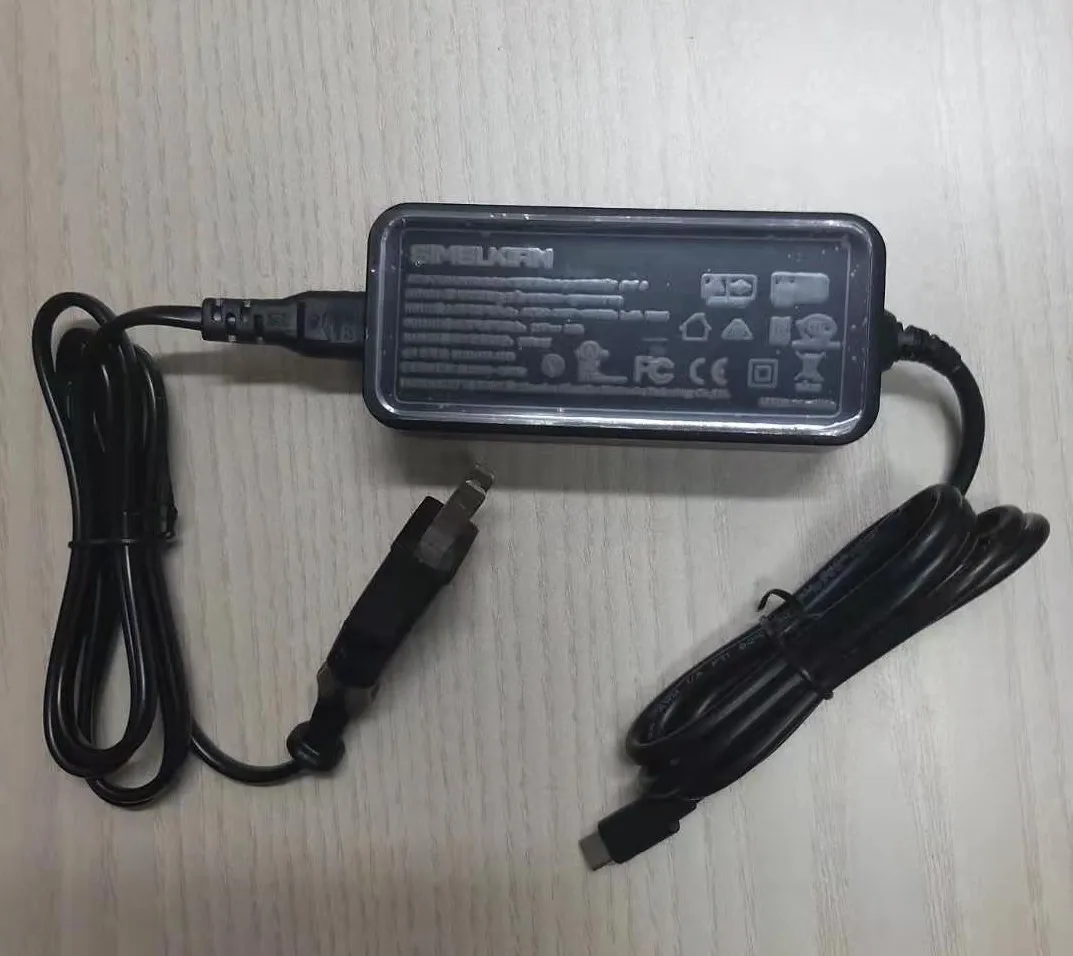

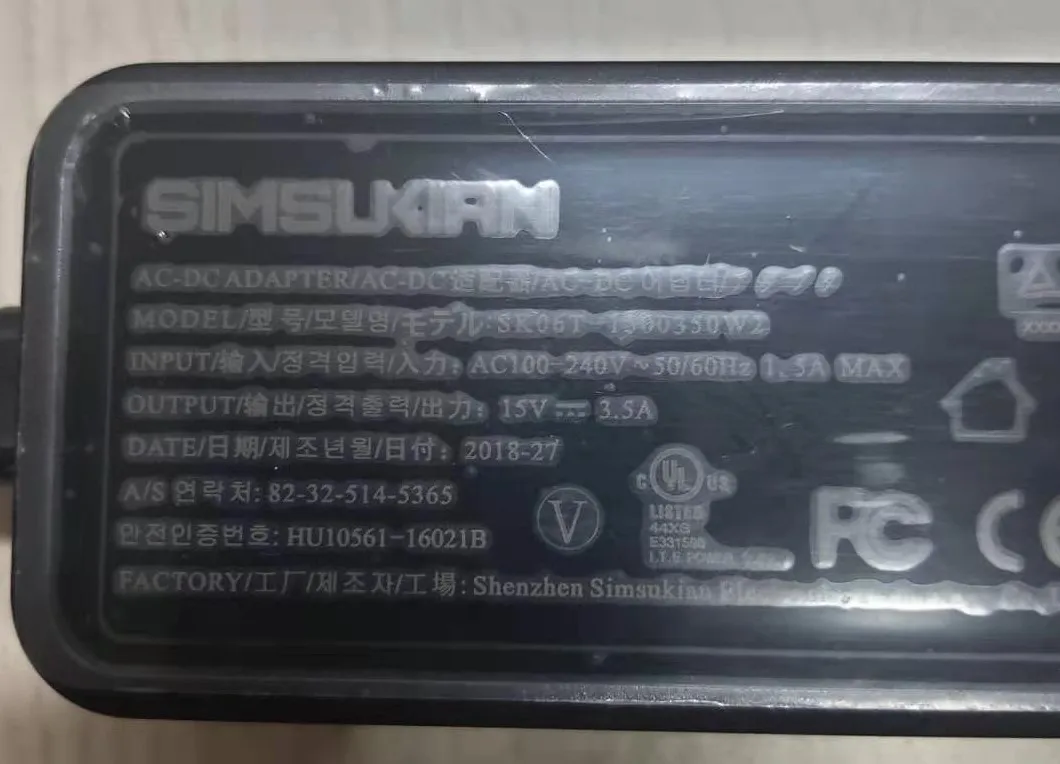

Тип 2: Хост + 6,8 Ач + зарядное устройство

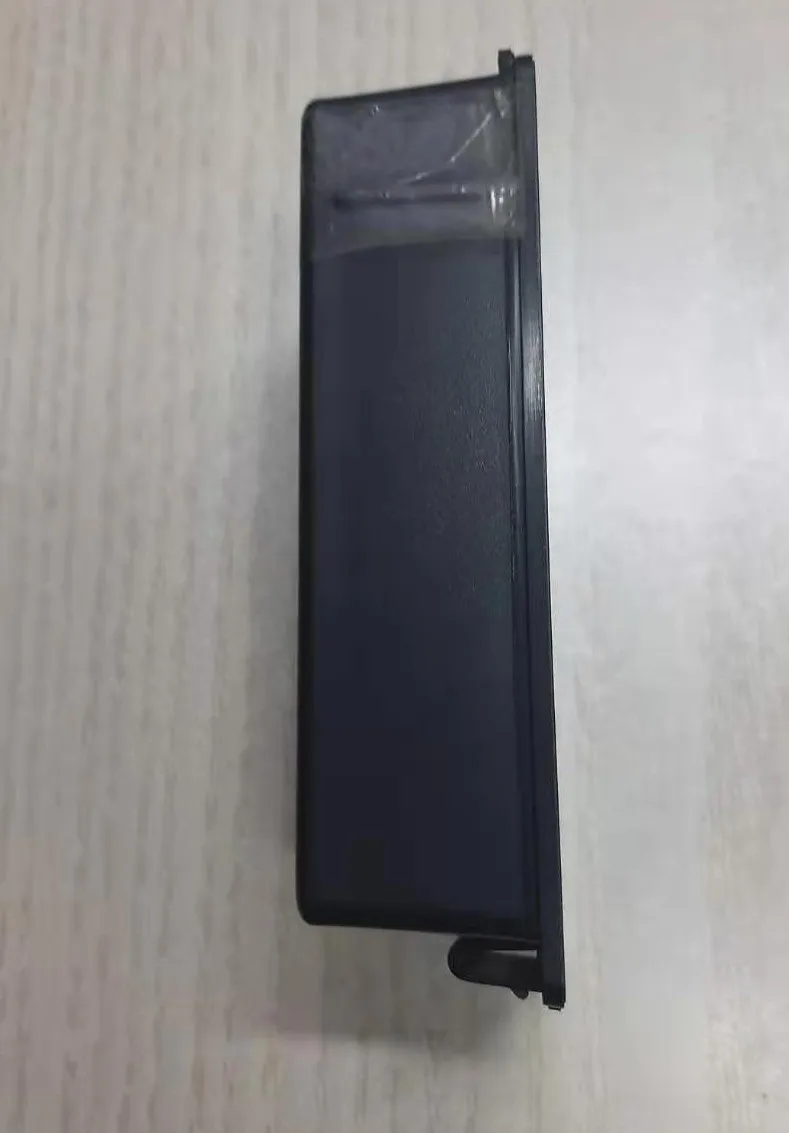

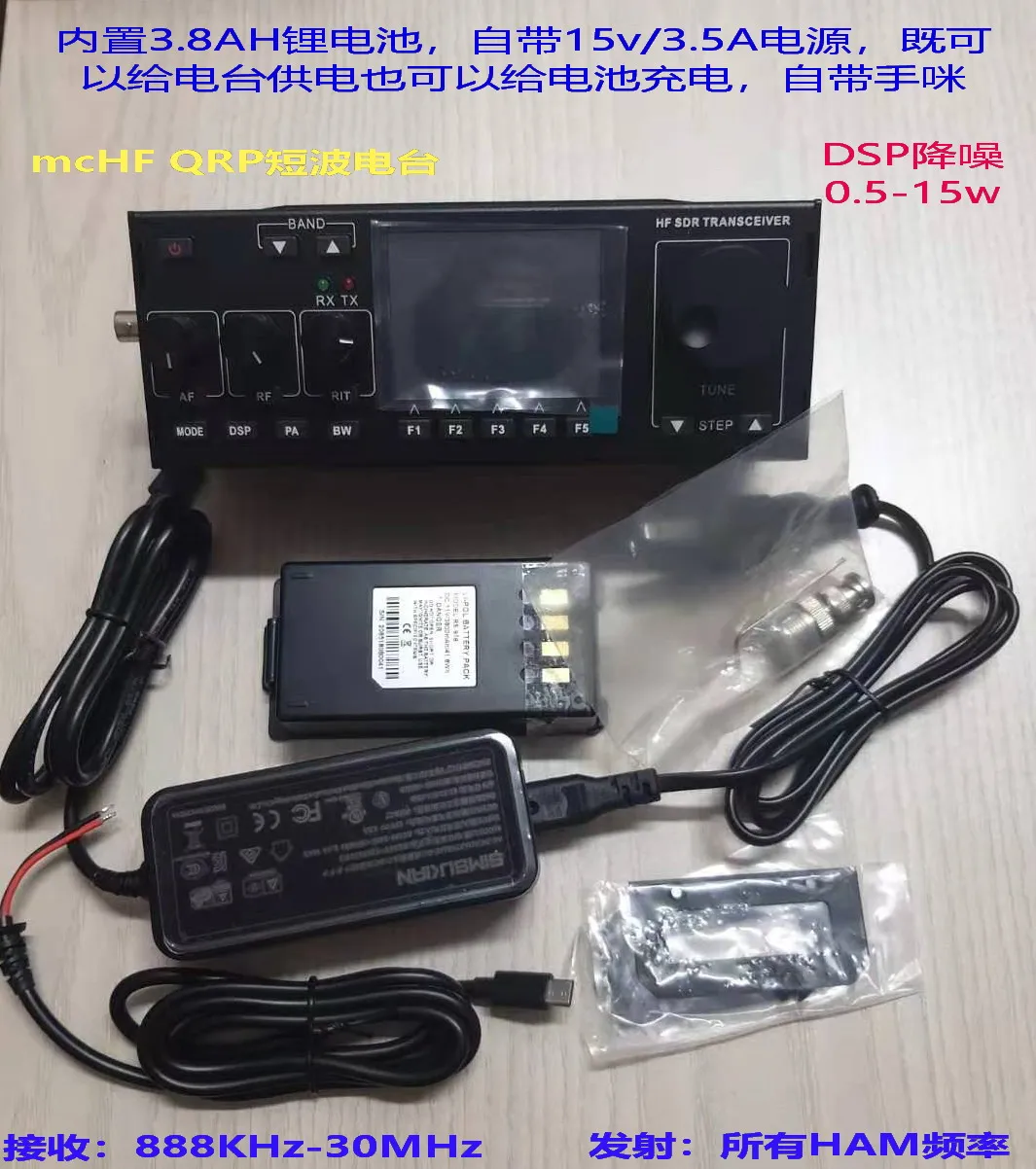

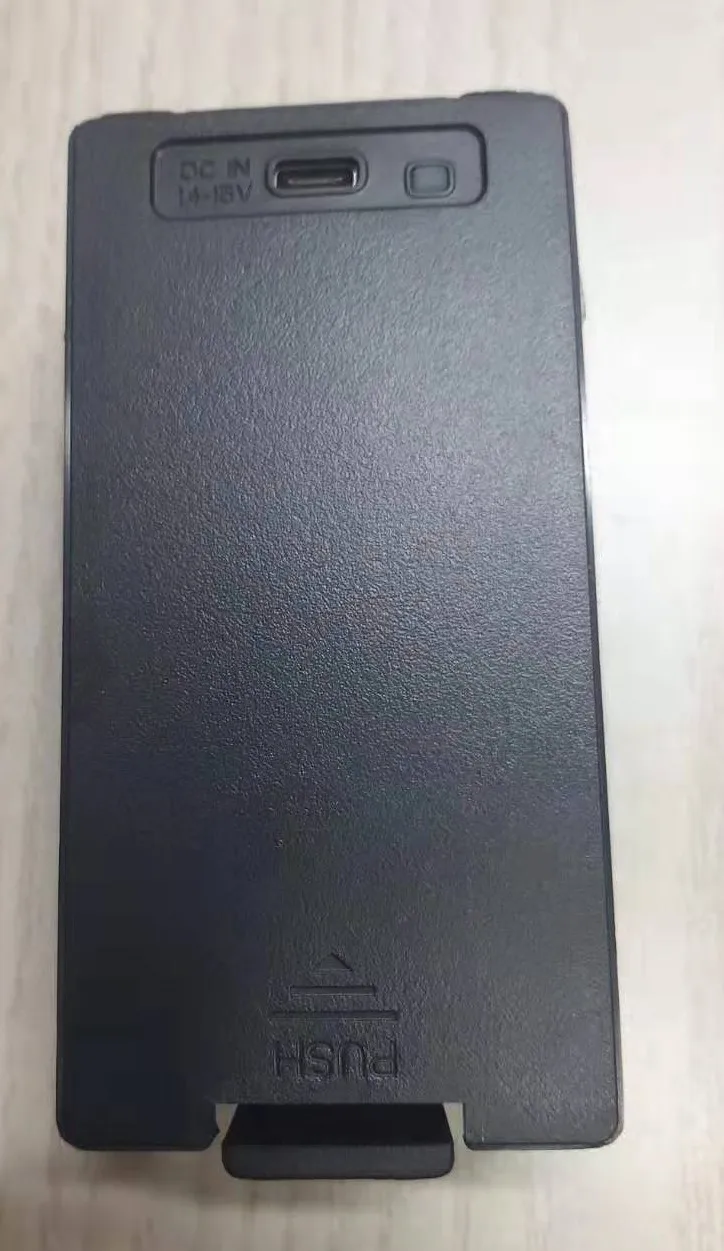

Тип 3: Хост + Встроенный аккумулятор 3,4 Ач + зарядное устройство

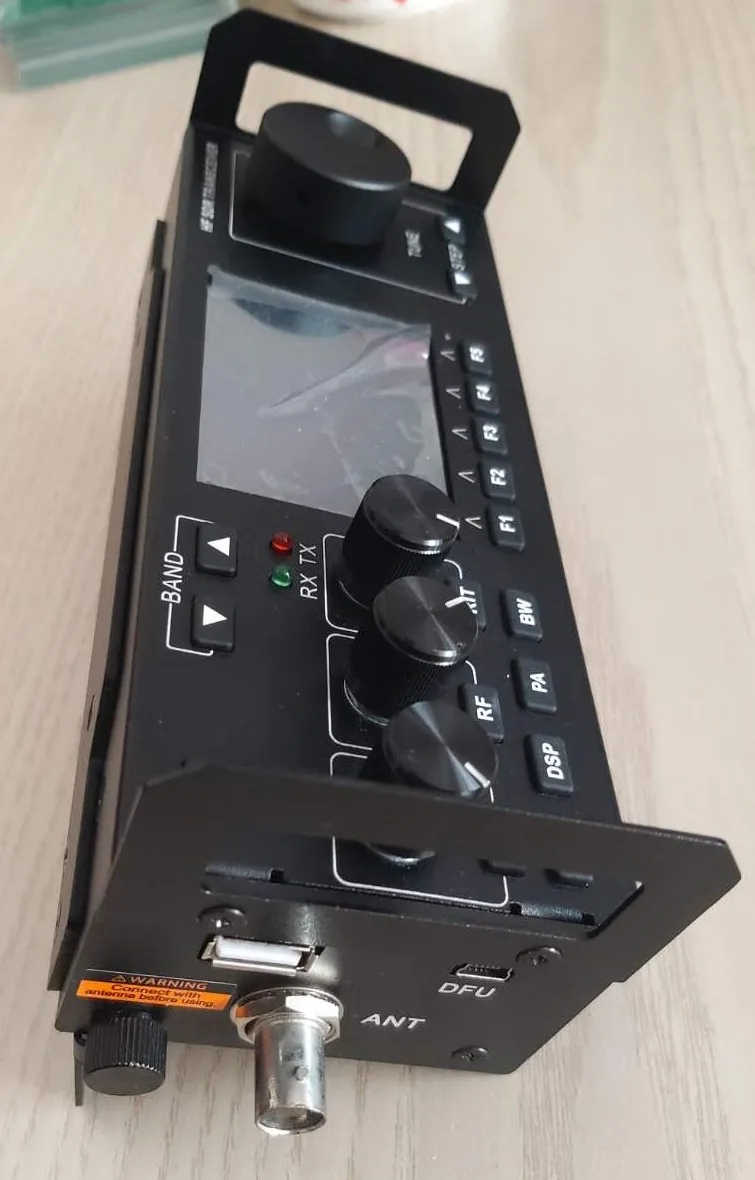

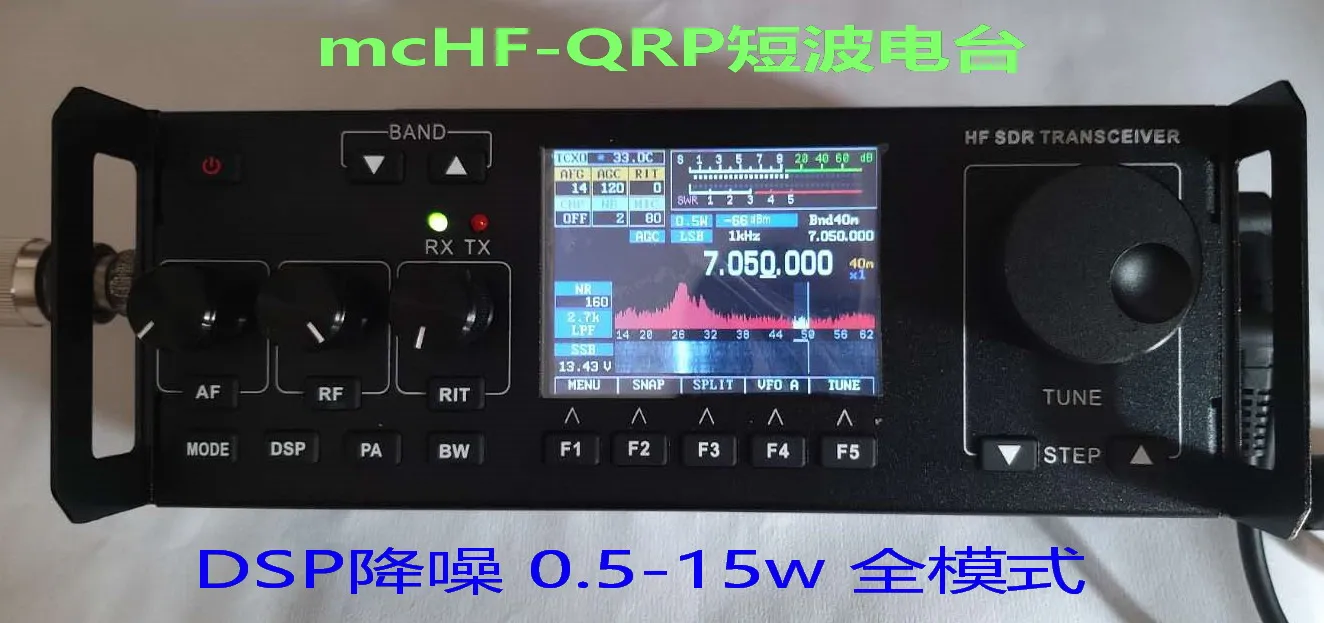

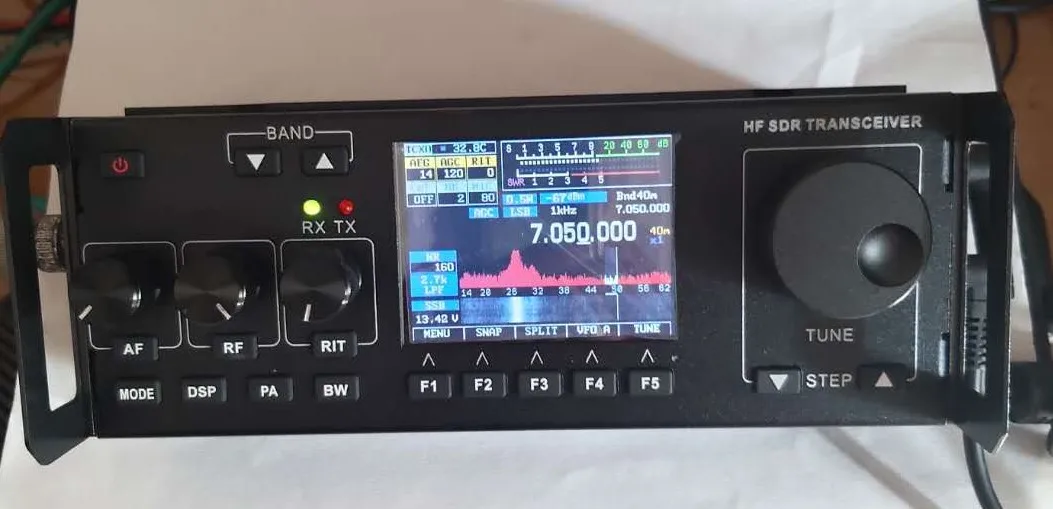

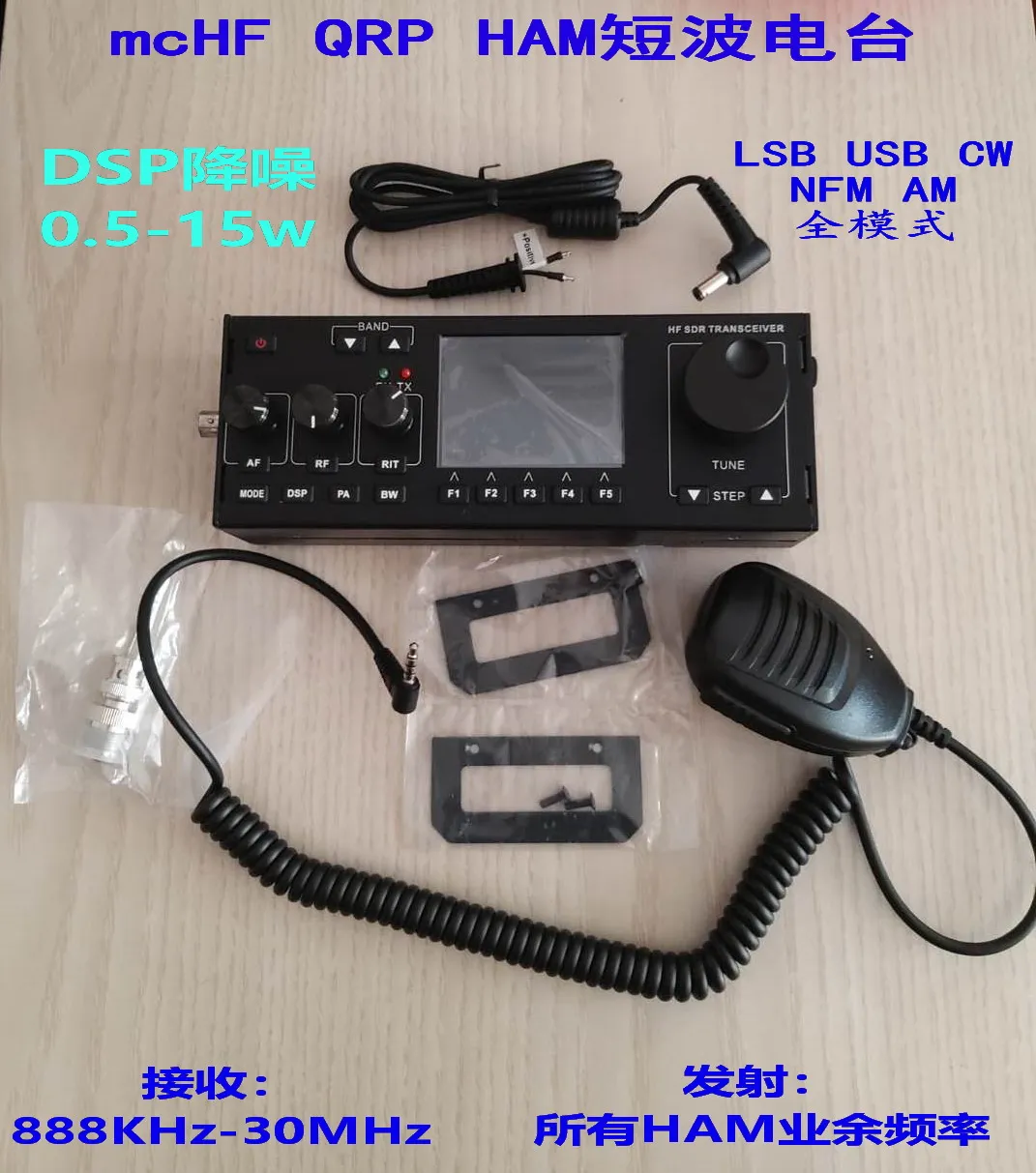

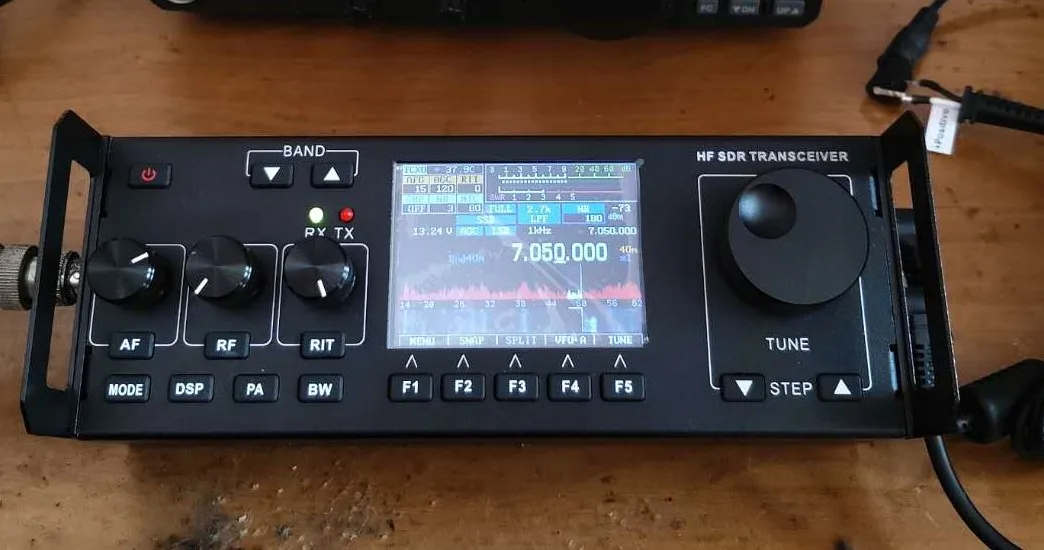

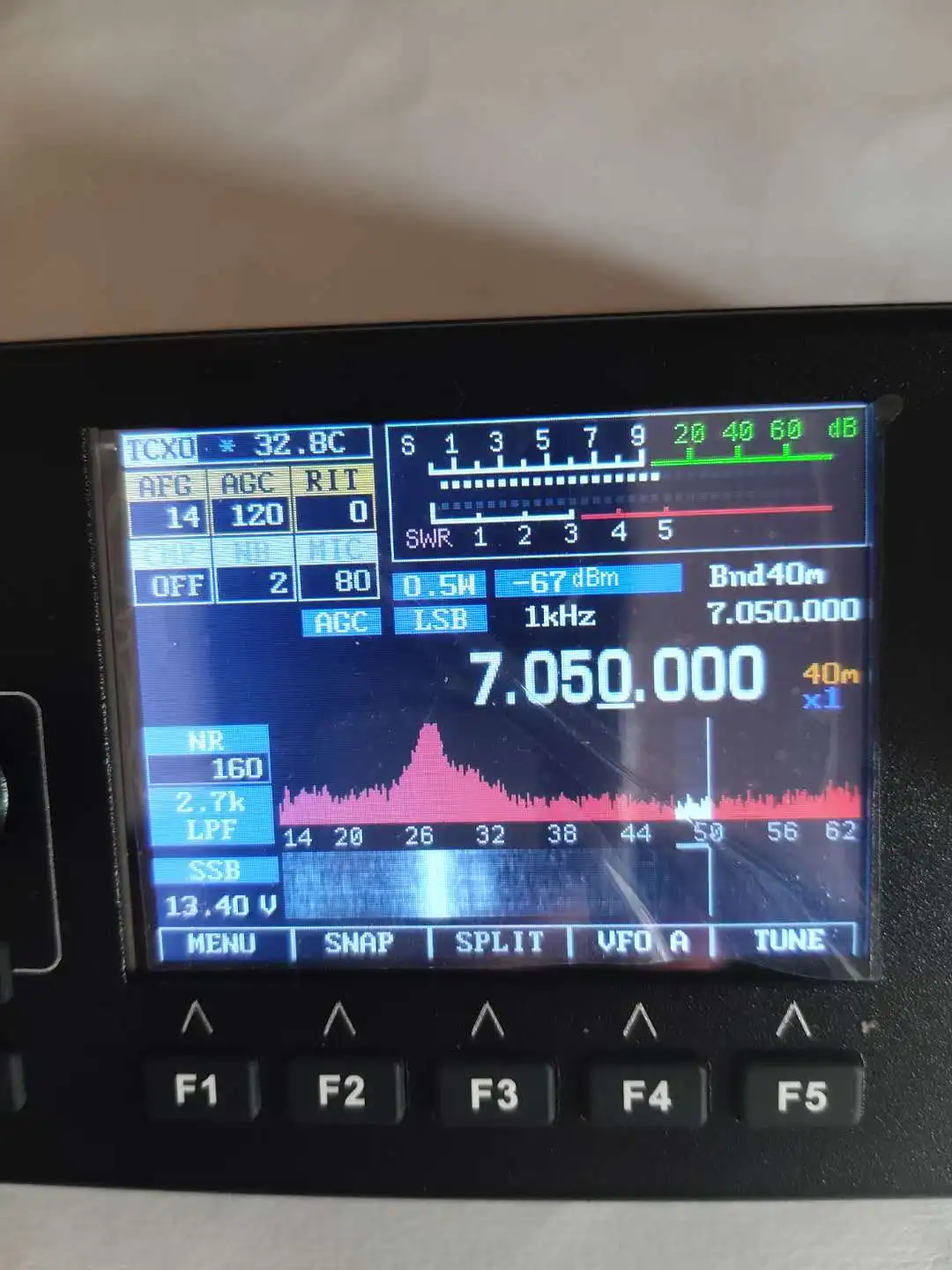

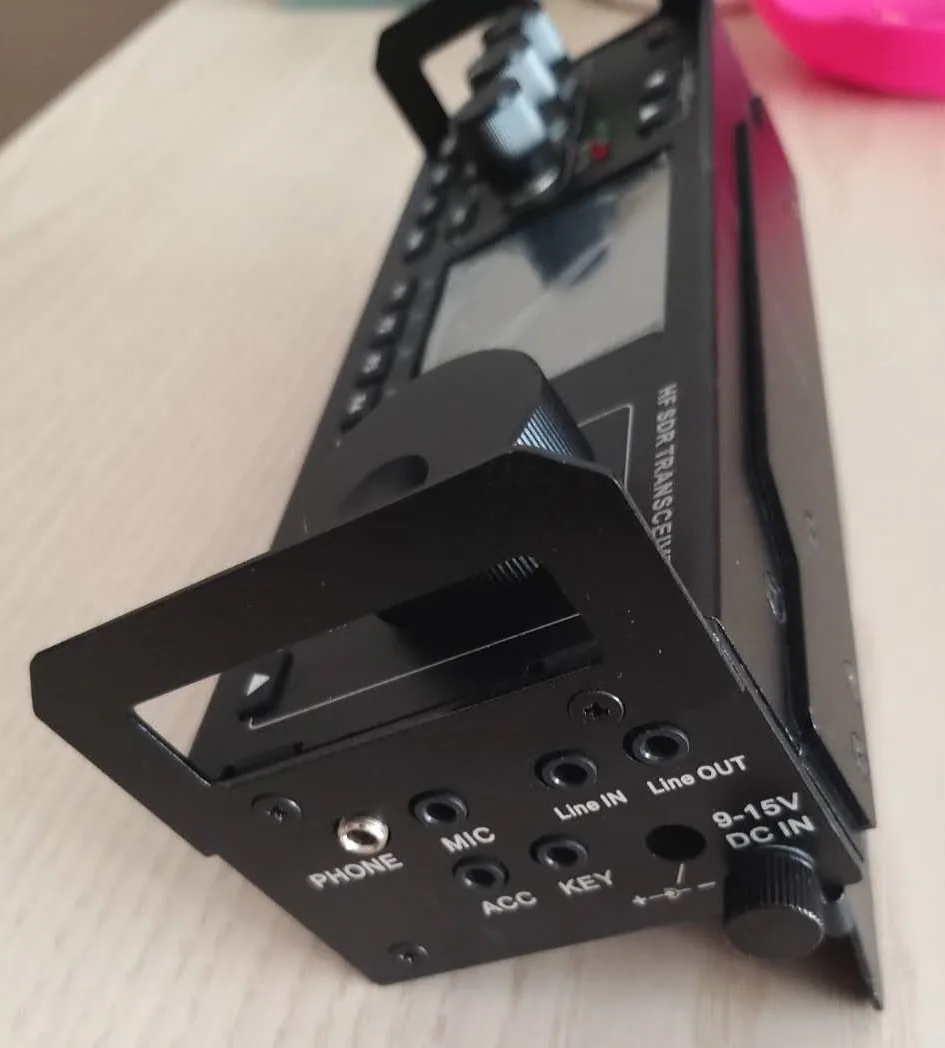

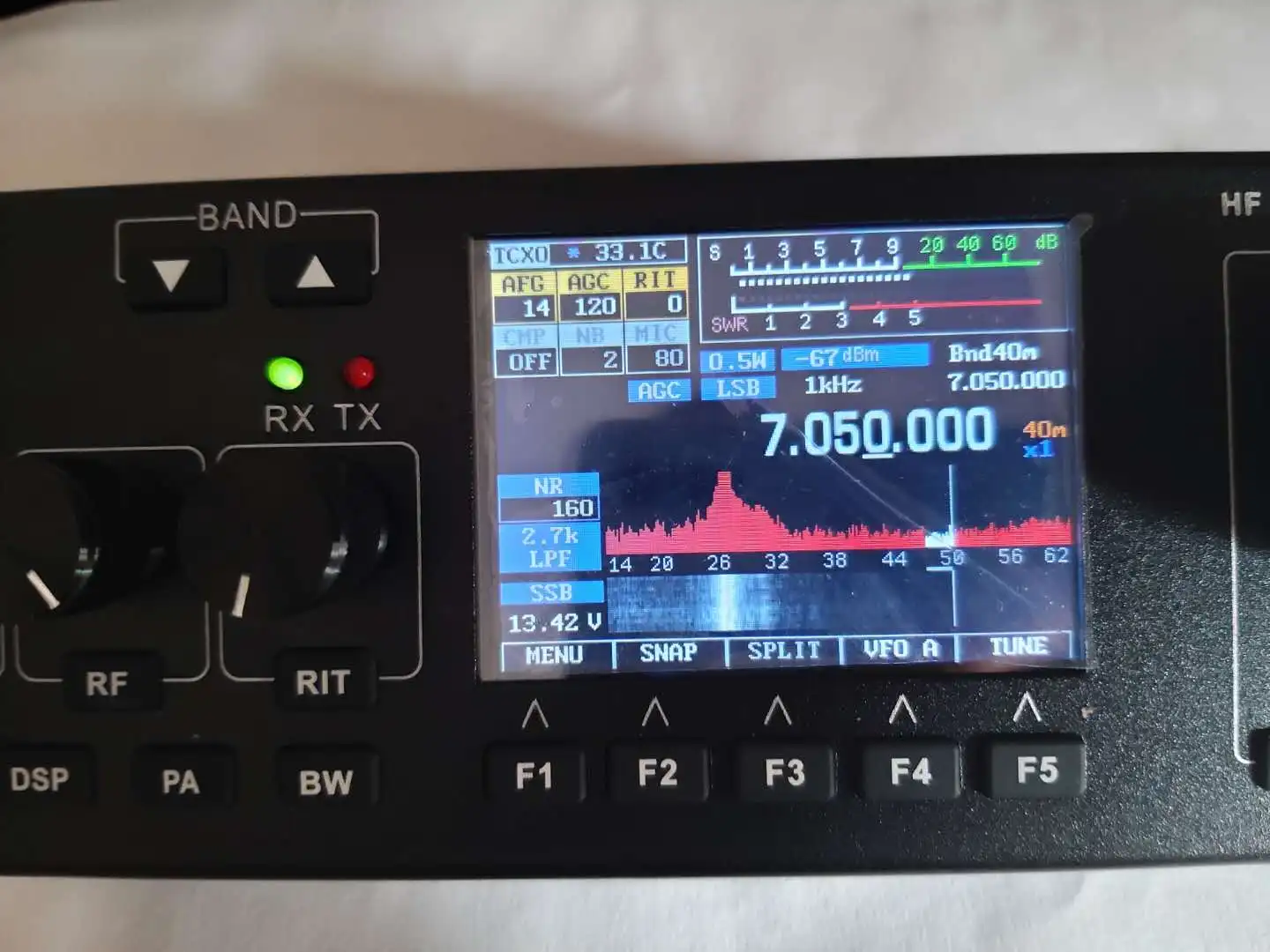

15 Вт RS918 MCHF SDR Ham Радио коротковолновый QRP HF трансивер любительский радио V6 оригинал
Введение mcHF SDR коротковолновой радиостанции:
Мчф это программное обеспечение радио (SDR) коротковолновое (HF) с низким энергопотреблением (QRP) трансивер модель была чрезвычайно популярна во всем мире с момента своего появления, по крайней мере, более 30000 пользователей до сих пор. Его преимущества: Компактные и портативные, высокая производительность, Полные функции и прямые модели радиолиний программного обеспечения. Для любителей электроники, которые любят DIY и оборудование, это очень хороший тренировочный набор, который можно использовать для ознакомления с принципом работы любительских радиоприемопередатчиков; Для любителей программного обеспечения, которые пишут код, программирование и кодовые фермеры, также можно использовать это оборудование, модифицировать исходный код самостоятельно, Добавьте или Уменьшите некоторые функции, играйте в технические таланты вашего фермера, а также измените и обновите программное обеспечение этой машины, как вам нравится. Для студентов колледжа, изучающих электронные технологии, они могут быть использованы для проверки их уровня обучения. И энтузиасты связи QRP могут использовать установленную машину набора для различных наружных QRP связи, особенно цифровой связи с использованием PSK31, RTTY и JT65. Для экстренной связи mcHF представляет собой компактное и Портативное аварийное коммуникационное оборудование. Коротковолновые радиоприемники должны стараться избегать использования импульсных источников питания. Рекомендуется использовать батареи или Линейные источники питания (источник питания с трансформатором частоты питания является лучшим)
Основные параметры:
Вес: 0,9 кг (с батареей и зарядное устройство + 710g)
Размер машины: 190x69x45 мм ширина X высота X Толщина
Частотный диапазон приема: 0,8 м --- 32 МГц
Передача: все HF диапазоны
Режим работы: SSB(J3E)
CW(A1A)
AM(A3E)
Минимальный шаг частоты: 1 Гц
Сопротивление антенны: 50 Ω
Диапазон рабочих температур: -10 ℃ --- + 60 ℃
Стабильность частоты: ± 1,5 ppm @ 5 минут после загрузки, -10 ℃ ~ + 60 ℃ (стандартная конфигурация)
± 0,5 ppm @ 5 минут после загрузки, -10 ℃ ~ + 60 ℃ (TCXO-M)
Рабочее напряжение: 9 ~ 15 В постоянного тока
Рабочий ток: получение: 410ma-----440ma (максимальная яркость дисплея), наименьшая яркость ЖК-дисплея может быть уменьшена на 40-60MA
50% --- 80% после аппаратного улучшения, около 60 мА после выключения, 3-5ма после улучшения уровня усилителя мощности
Передача: 3A (полная) 1.5A (5 Вт)
Диапазон частот передачи: 80, 60, 40, 30, 20, 17, 15, 12 и 10 метров любительский диапазон
Мощность передачи: Номинальная 10 Вт (13,8 В полный) 15 Вт (@ 15 в полный) 5 Вт (полный при использовании встроенного аккумулятора)
Метод модуляции: Модуляция баланса программного обеспечения SSB
Модуляция низкого уровня программного обеспечения AM
Ложное подавление: ≥ 40 дбк
Подавление перевозчика: ≥ 45dBc
Избирательность: SSB 2,3 кГц (-6db)
CW 500 Гц (-6 дБ)
Чувствительность приема: 0.11uV-0.89uV (RFC 50-20)
Получение диапазон частот: 3,5-30 МГц (номинальный), самый широкий продолжительного покрытия 0,8-32 МГц
Динамический диапазон: лучше, чем 95 дБ
Диапазон тонкой настройки частоты RIT: ± 1 кГц
Аудио выход: 0,5 Вт @ 8 Ом

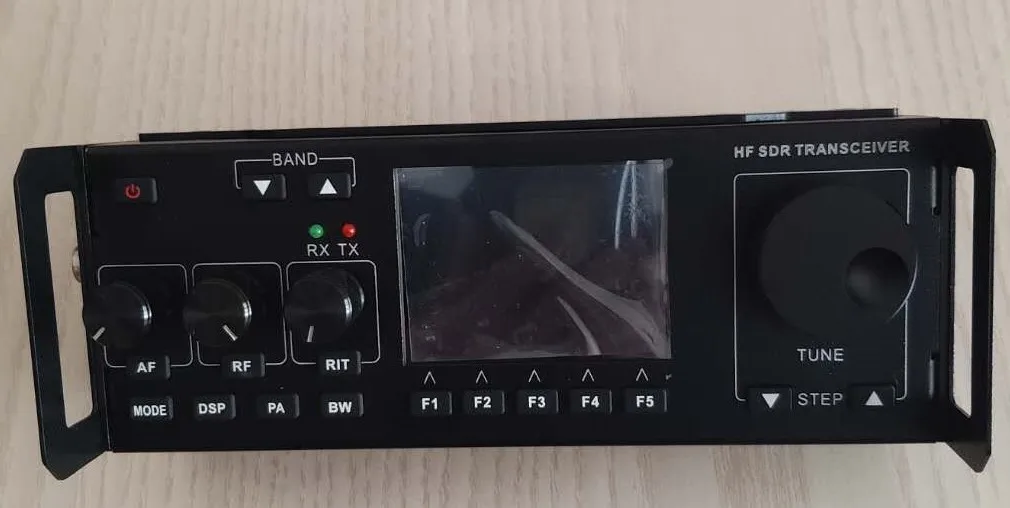

Примечание: в зависимости от заводской партии, ручка немного отличается.
Характеристики:
Частотный диапазон RX: 0,88 МГц-32 МГц
TX: все HF диапазоны
Режим работы SSB(J3E),CW,AM (только RX), FM, FREE-DV,SAM,RTTY
Выходная мощность 5 Вт (стандарт, аккумулятор) , 10 Вт (полный, постоянный ток 13,8 В) 28 м Макс <= 5 Вт
Чувствительность приема 0,11 ~ 0.89μV(RFC 50-20)
Минимальный шаг частоты 1 Гц
Рабочее напряжение DC9 ~ 15 в
Батарея низкой мощности от 8,8 вольт постоянного тока (в меню)
Сопротивление антенны 50Ω
Стабильность частоты ± 1.5PPM (27 м TCXO)
Максимальный ток 2.5A
Размер изделия (Ш × В × Г) 190 мм * 69 мм * 50 мм
Вес 999 г
Приемопередатчик поставляется с автоматической схемой генератора ключей. Может быть подключен к использованию автоматических клавиш
Лучше, чем-108 дБм (0.89uV) в 2,3 кГц пропускная способность лучше, чем-120 дБм (0.22uV) В полосе пропускания 300 Гц добавляются технические характеристики, потому что это программно-определяемое радио и из-за продолжающихся модификаций/улучшений программного обеспечения и оборудования, спецификации продолжают улучшаться! Чувствительность приемника для 10 дБ S/N, фильтрация CCITT, принимаемая на частоте 28,3 МГц: синхронизация частоты: лучше, чем-111 дБм (0.6uV) В 2,3 кГц пропускная способность лучше, чем-126 дБм (0.11uV) в 300 Гц пропускная способность преобразование частоты с ограниченными возможностями: лучше, чем-108 дБм (0.89uV) В 2,3 кГц пропускная способность лучше, чем-120 дБм (0.22uV) в 300 Гц пропускная способность выше указаны разрешенные для приемника, на которых опубликованы чувствительность изменения выполняются. Охват частот: передача: 160, 80, 60, 40, 30, 20, 17, 15, 12 и 10 метров любительские полосы. Приема: 3,5-30 МГц Номинальная мощность, в том числе общего освещения, 0,8-32 МГц при пониженном техническими характеристиками. Обратите внимание на то, что способность Si570, чтобы настроить радио ниже 2,5 МГц не гарантируется в свои спецификации, но большинство агрегатов имеют достаточно диапазона, чтобы настроить чуть ниже 1,8 МГц. Может быть, есть небольшие зазоры, где LO не работает-если он работает, он работает нормально. Индикатор-это цвет частотных цифр: белый: полностью рабочий желтый: в основном рабочий, может быть некоторые небольшие зазоры красный: не рабочий спектральный дисплей режимы: спектр Область применения: это анализатора спектра с вертикальной отделов, представляющих основе определенных пользователем амплитуда вариации 5, 7,5, 10, 15, 20, 1 S-единица (6 дБ), 2 S-единицы (12 дБ) или 3 S-единицы). Базовая линия («Контрольный уровень») анализатора автоматически настраивается таким образом, чтобы сигналы в отображаемом полосе пропускания лучше всего подходили динамическому диапазону, выбранному пользователем dB/division. Graticule вдоль нижней части дисплея показывает приблизительную частоту отображения сигнала в ширину +/- 24 кГц. (Всего 48 кГц) Дисплей водопада: как и в области спектра, частота отображается вдоль оси «x», но сила сигнала определяется цветом дисплея ed. Новейшие сигналы отображаются в нижней части экрана, но по мере поступления новых показаний изображения более старых сигналов смещаются вверх, что дает эфемерную временную запись последних действий на соседних частотах. Есть несколько вариантов цветовых палитр, которые варьируются от простых серых до «холодных-горячих» до «радужных», чтобы представить слабые и сильные сигналы. Существует также режим «увеличения» для спектра и режима отображения водопада, который обеспечивает 2x увеличение, уменьшая видимую спектральную ширину до всего +/- 12 кГц (всего 24 кГц). И спектр и водопад дисплей очень настраиваются. При желании можно отключить один или оба режима спектрального дисплея. Возможность обработки большого сигнала: непрерывная «зажим Предупреждение» происходит выше примерно-28 дБм и фактической A/D отсечения и низким уровнем искажений происходит при и более поздних версий примерно-18 дБм для сигналов +/-местная генератор частоты и выше сигналов за пределами этого диапазона. Выходная Мощность передатчика: <= 10 Вт, типичный, линейный. Изменения могут быть сделаны для увеличения этого: следите за обсуждениями в группе Yahoo. Стабильность частоты: +/- 30 Гц на 14 МГц в диапазоне от 10 до 35 С, окружающий с трансивером в чехол или лучше с активным TCXO. (Это может быть намного лучше, чем это). Доступные режимы TX/RX: CW, USB, LSB, AM (полный носитель, двойной боковой диапазон), SAM (двусторонний ленточный прием) и FM. AM передача и FM передача/прием доступны, только если активирован «Перевод частоты» (настоятельно рекомендуется!) FM варианты бельевая корзина (ультразвуковой) шумоподавления, subaudible тон кодирования и декодирования, тон burst» («свисток up»), «узкие» (+/-2,5 кГц) И «широкий» (+/-5 кГц) отклонение и выбор 7,2, 10, 12 или 15 кГц предобнаружения получили полосы ширины. FM чувствительность для детей возрастом от 12 дБ SINAD, CCITT фильтрации: 7,2 кГц BW фильтр:-103,7 дБм (1.46uV) с 1 кГц тон на самом высоком уровне +/-1,5 кГц 10 кг веса тела фильтра:-102,1 дБм (1.75uV) с 1 кГц тон на самом высоком уровне +/-1,5 кГц 10 BW фильтр:-104,0 дБм (1.41uV) С тоном 1 кГц +/- 3 кГц 12 кГц BW фильтр:-102,7 дБм (1,63uv) с тоном 1 кГц +/- 3 кГц 15 кГц BW фильтр: -99dBm dBm (2.50uV) с 1 кГц тон на +/- 3 кГц CW режим приема/передачи и отображения частоты детали: Девять режимов CW дисплея/переключения доступны для подражания различных марок радиоприемников и удовлетворения вкуса пользователя, начиная от непереключения, отображения-только переключение, отображение и переключение LO и ручное или автоматическое переключение LSB/USB. В режиме CW «CW-L» или «CW-U» отображается в зависимости от того, используется ли LSB или USB для приема. Диапазон скорости CW: 5-48 WPM. Доступные полосы частот аудио фильтра в данной версии прошивки: 300 Гц, 500 Гц, 1,8 кГц, 2,3 кГц, 3,6 кГц, с «широким» фильтром 5, 6, 7,5 или 10 кГц, что выбираемый во всех режимах, кроме FM, в тех случаях, когда фильтрации производится до демодуляции как указано выше. Все фильтры являются программными и могут быть доступны дополнительные полосы ширины. Фильтры могут быть использованы в качестве BPF или в качестве LPF выбираются в главном меню. Возможности фильтрации DSP: шумоподавление и автоматический фильтр с регулируемыми параметрами. Фильтрация Notch отключена в режиме CW по (очевидным причинам!) или при использовании «широкой» полосы пропускания. (devel-branch: поскольку NR активация приводит к нестабильности mcHF, по умолчанию он отключен. Если вы хотите использовать его (и рисковые нестабильность в различных сценариях), вы можете активировать NR в меню config «Последний пункт». Настройки не будут храниться и должны быть активированы после каждого включения. Когда проблемы NR будут исправлены и NR будет улучшена эта функция будет устарела.) Калибровка s-метра: «промышленный стандарт» (область IARU 1, Техническая рекомендация R.1) Калибровка измерителя, где S-9 = -73dBm (50,2uv @ 50 Ом) С каждым «S» блоком, представляющим 6 дБ. Единицы измерения выше S-9 указаны в единицах дБ, как указано. Для получения дополнительной информации об этой калибровочной системе См. Примечание: http://en.wikipedia.org/wiki/S_meter внешних аудиовходов/выходов: «линейный вход» и «линейный выход» Аудио портов, И «PTT» (кнопочная) предоставляются через 3,5 мм разъемы для того чтобы позволить подключение к внешним устройством. С этими соединителями возможно соединение с внешним устройством (компьютером или планшетом/смартфоном) и управление режимами «звуковой карты» с mcHF, такими как SSTV, PSK31, WSPR и другие аналоговые/Цифровые режимы. (Только devel-branch): есть функция CAT и аудиовыход, а также IQ in и out через USB. Настройка ввода находится в главном меню № 60 или при длительном нажатии M3. Линейные уровни сигнала: Номинальный 1 вольт пиковый, максимальный, когда AGC работает. Линейный вход сигнала уровнях: Номинальная мощность 0,1-1,0 Вольт peak-peak, регулируется с помощью «линии Вход выгоды "настройки. Передача ALC Тип: смотреть вперед усиление компрессора с предварительной установки и доступных «пользовательских» настроек. Диапазон рабочего напряжения: 18,0 Вольт максимум (Когда конденсаторы C27 и тантал параллельно C106 оба rf платы 25V) до 11,0 вольт минимум на полную мощность передачи до 9,5 вольт для снижения мощности передачи по операциям всего 6,5 вольт, получить-только: только в том случае, очень низкая мощность передачи может быть возможно искажение на пике аудио (SSB, AM) может возникнуть. Потребление тока: получение: без изменений, прибл. 410ма на 40 метров и ниже при 13,0 вольт, прибл. 440 мА на 10 метров, минимальный объем, максимальная яркость дисплея. Выбор минимальной яркости дисплея может уменьшить его на 40-60 мА. Модификация драйверов PA для выключения смещения, когда не в режиме TX, может уменьшить это на еще 30-60 мА. Отключение питания: <5 мА, если драйвер PA изменяет смещение. (Если эта модификация не выполняется, рекомендуется отключать питание от трансивера, так как Транзисторы драйвера PA будут смещены даже при выключении питания, вызывает 30-60 мА постоянного тока.) С модификацией RF-04-:-010 от немецкой проектной группы mcHF энергопотребление составляет <0.5uA. Передача (при 13,0 вольт источника питания): при полной мощности около 3A при 10 Вт около 2.5A
