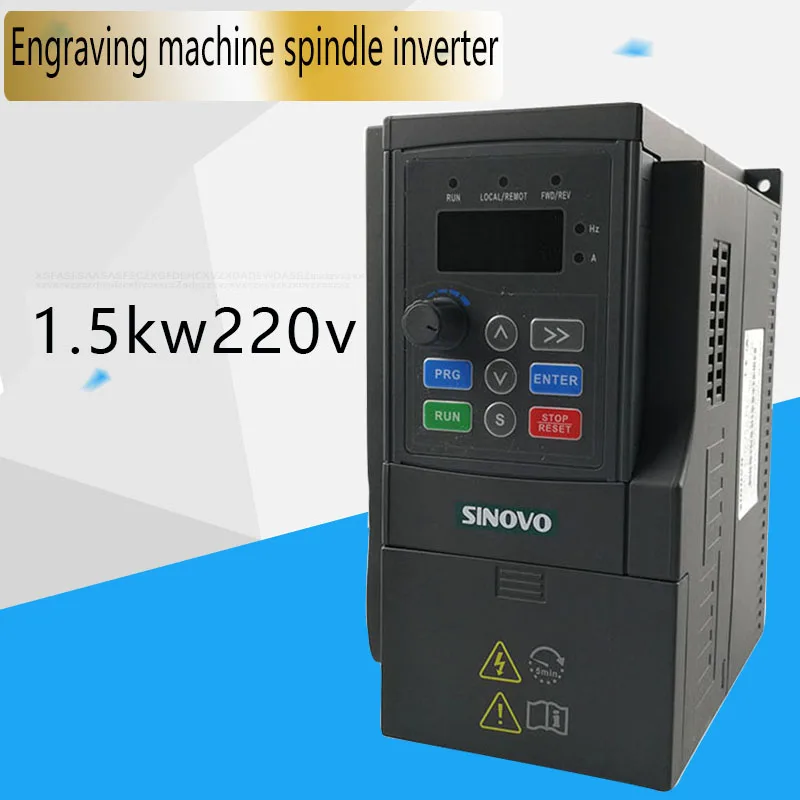

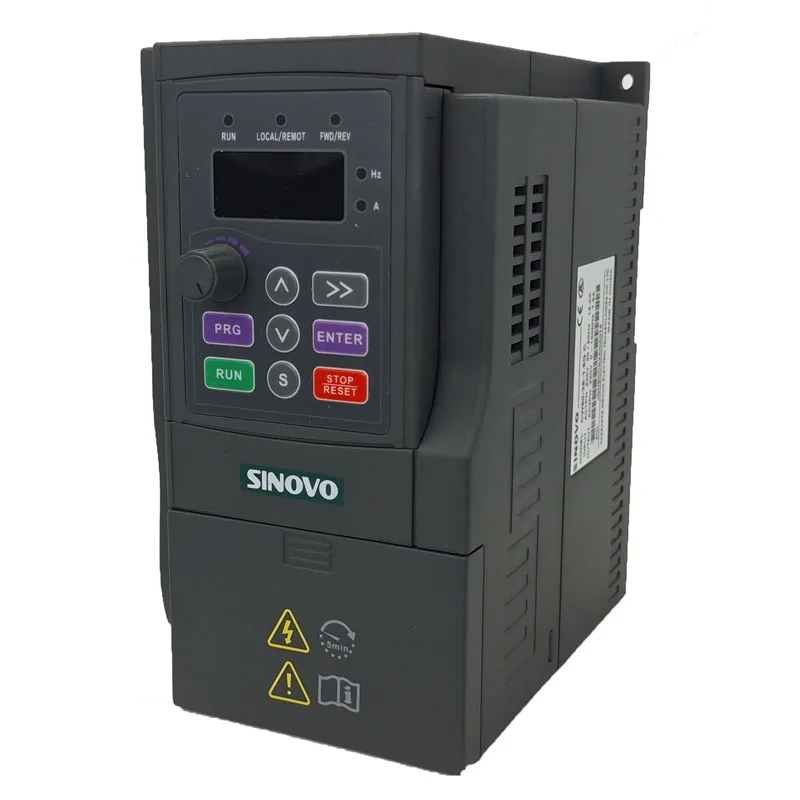

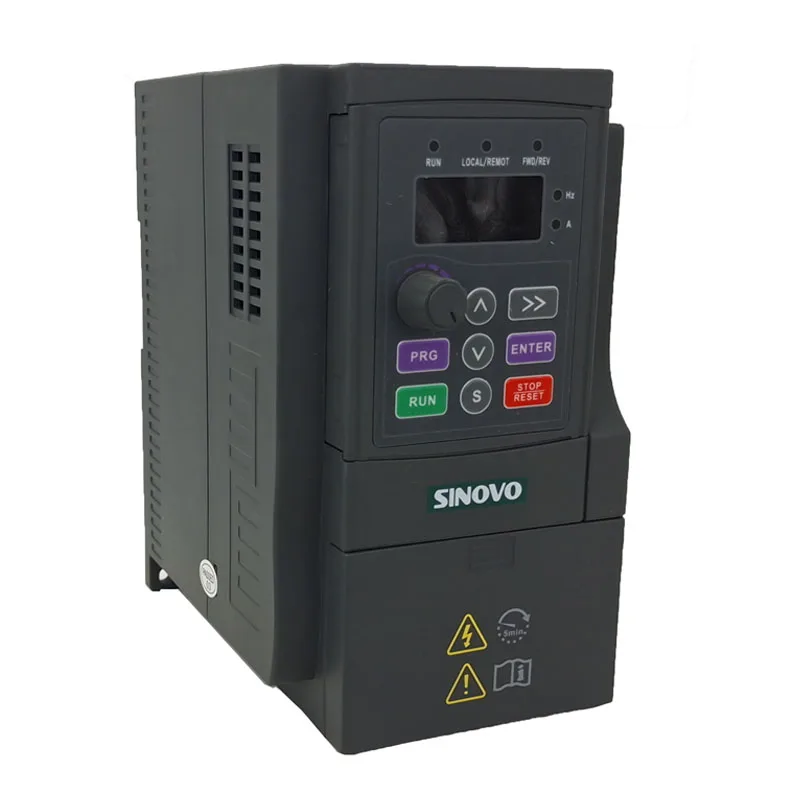

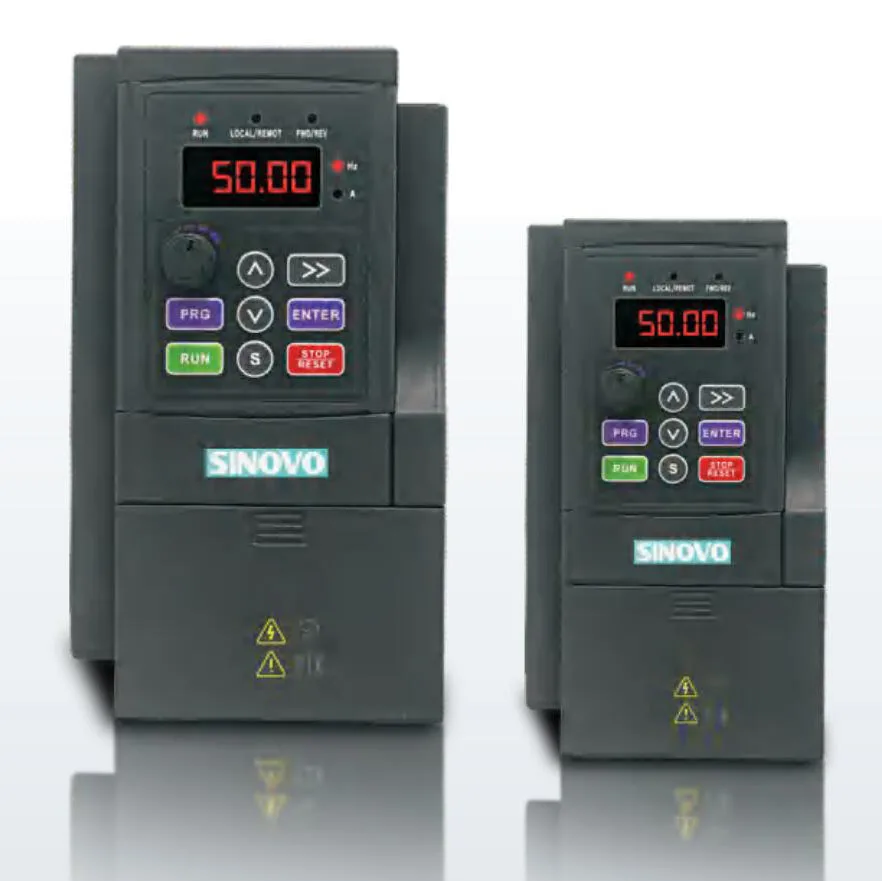

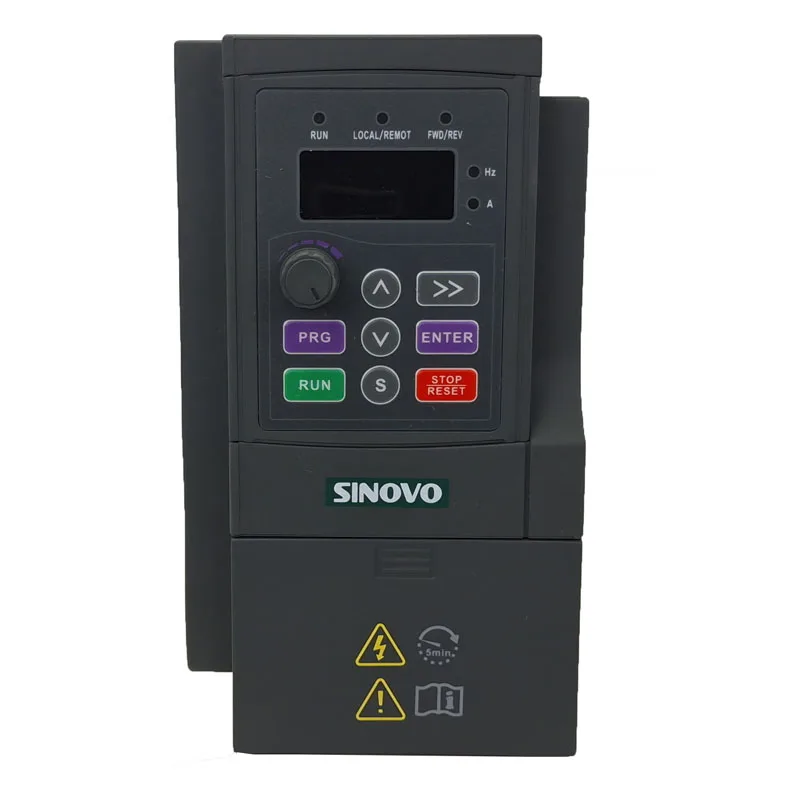

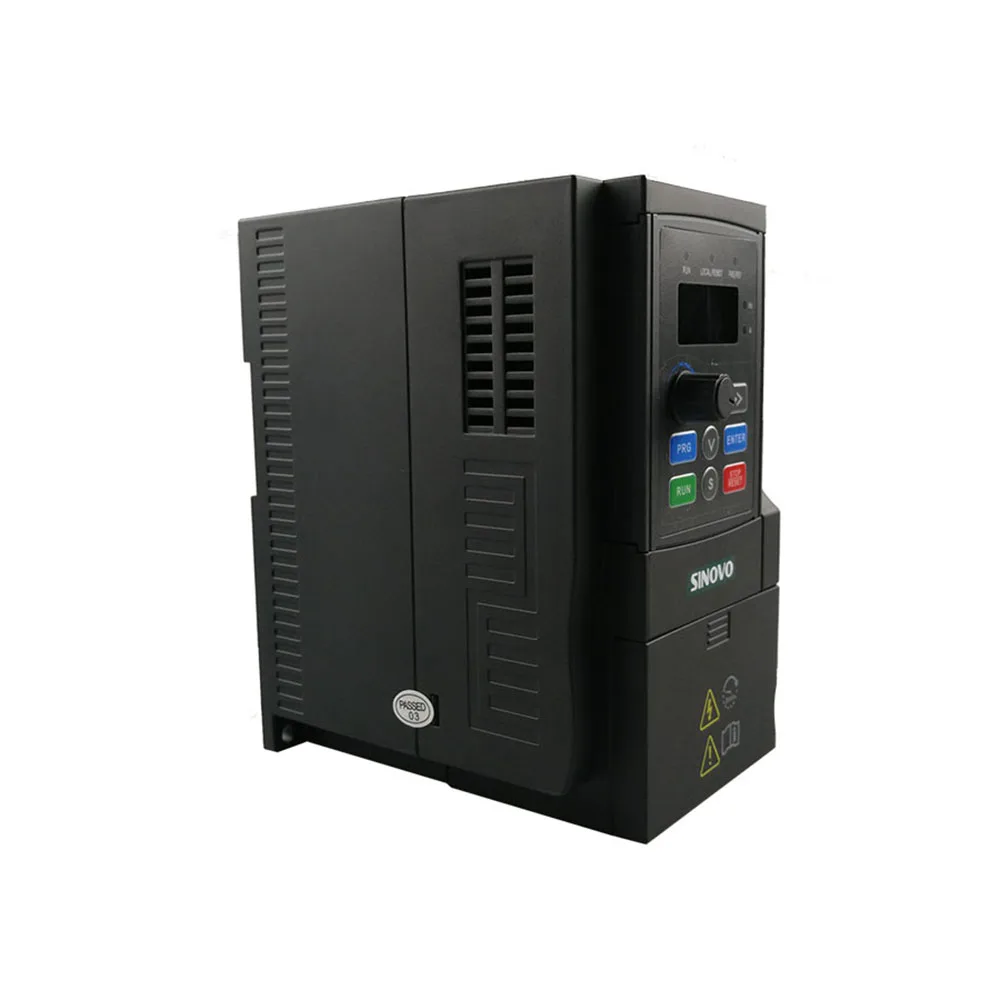

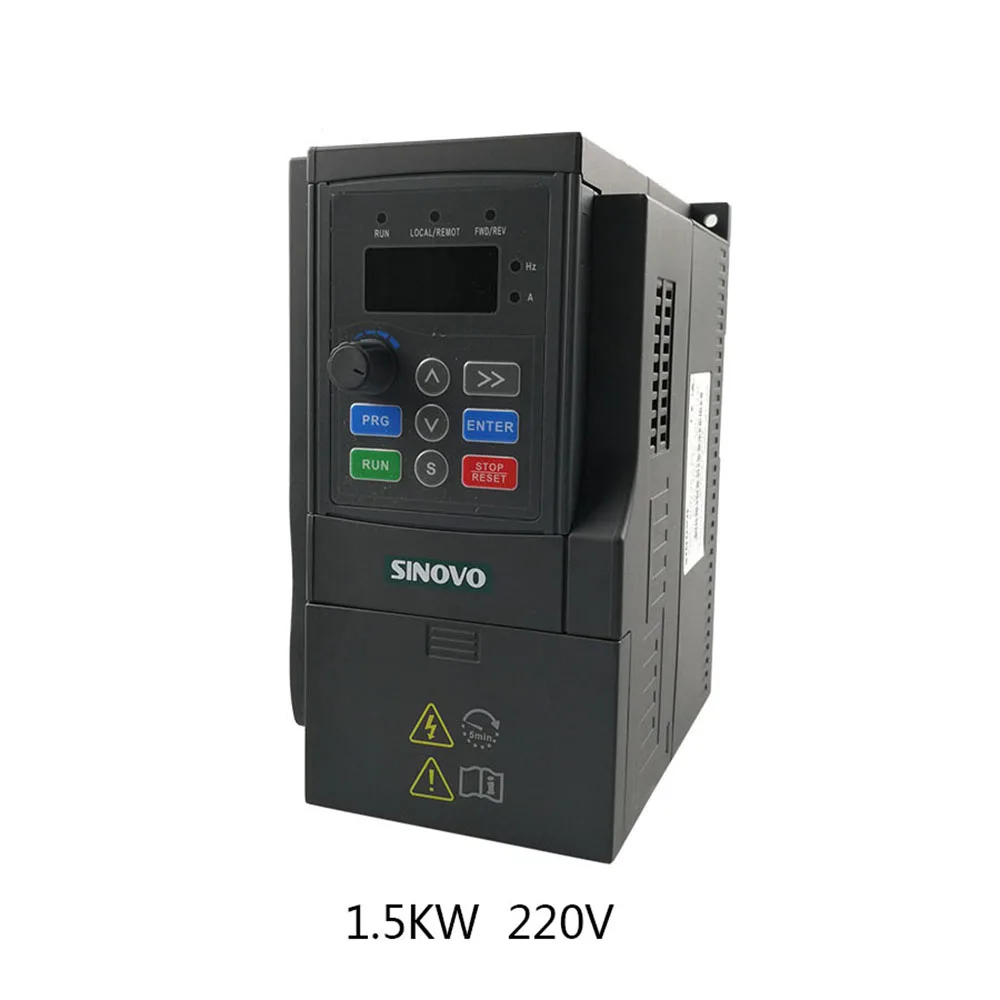

Инвертор VFD 220 кВт в, шпиндель гравировального станка с одним входом и тремя выходами

Параметры производительности:

Максимальная частота: 1500 Гц Диапазон входного напряжения: однофазный: 220 В диапазон: -15% ~ + 20% Несущая частота: 1,0 K ~ 9,0 кГц; Несущая частота может быть автоматически регулируется в зависимости от нагрузки характеристики. Вход частота Разрешение: Цифровая настройка: 0,1 Гц аналоговые окружающая Обстановка: Максимальная частота X0.1 % Емкость перегрузки: 150% Номинальный ток 60s; 180% Номинальный ток 2s. Torque boost автоматический torque boost; Ручной torque boost 0.1% ~ 30.0%. Кривая V/F: три метода: линейный тип; Многоточечный тип; Квадратный тип V/F кривая. Ускорение и торможение кривая линейная или S-кривая ускорение и торможение методы: четыре ускорения и замедление раз; Ускорение и замедление диапазон времени 0,0 ~ 6553.5s. Торможение постоянного тока AC/DC торможения исходная частота: 0,0 Гц ~ верхний предел частоты; Времени торможения: 0,0 ~ 36,0 секунд, торможения текущее значение: 0,0 ~ 100.0%. Чехол-повязка на управления: пробежки Частотный диапазон: 0,00 Гц ~ верхний предел частоты; Пробежки ускорения и замедления 0,1 ~ 6553.5s. Простой PLC мульти-скорость работы: максимум 16-скорость работы может быть получена за счет встроенной PID: удобно для того, чтобы осуществить процесс замкнутому циклу системы, который содержит функции сна и пробуждения. Автоматическая регулировка напряжения (AVR): Когда напряжение сети изменяется, оно может автоматически поддерживать постоянное выходное напряжение. S ключ: программируемый ключ: для удовлетворения индивидуальных потребностей клиентов. Он может реализовать команду jog/reverse и очистить данные точного процесса stop Текстильный контроль частоты качания: различные треугольные функции управления частотой волн. Точное управление отключением: три точных режима отключения, включая счетчик, фиксированную длину и время. Запуск командных каналов: три канала: Настройка панели управления, настройка терминала управления и настройка порта последовательной связи. Источник частоты: 9 видов источника частоты, вспомогательный источник частоты. Гибкая реализация Дополнительного частотного источника тонкой настройки и частотного синтеза Входные клеммы: пять цифровых входных терминалов (X1 ~ X5). X5: используется в качестве импульсного входного терминала одновременно. Аналоговый входной терминал: может быть выбран вход напряжения или ток. Выходной терминал: один выходной терминал 0C, один выходной терминал реле; Один аналоговый выходной терминал, выход A0, 0/2 ~ 10 В. Отображение рабочей панели: 26 параметров состояния, таких как установленная частота, выходная частота, выходное напряжение и выходной ток могут отображаться. Существует два способа просмотра параметров состояния для пользователей. Двухрядная светодиодный панель управления: (дополнительно, он может отображать результаты отладки при установке параметров, и также удобно контролировать компоненты одновременно) состояние двух параметров состояния. Функция защиты: защита от потери фазы на входе и выходе, защита от перегрузки по току, защита от перенапряжения, защита от перенапряжения, защита от перегрева, защита от перегрузки и т. д. Место использования: в помещении, без прямых солнечных лучей, без пыли, коррозионного газа, легковоспламеняющегося газа, масляного тумана, водяного пара, капельной воды или соли и т. Д. Высота: менее 1000 метров. Температура окружающей среды: -10 ℃ ~ + 40 ℃ (температура окружающей среды 40 ℃ ~ 50 ℃, пожалуйста, используйте с derating). Влажность: менее 95% относительной влажности, без конденсации. Вибрация: менее 5,9 м/с (0,6 г). Температура хранения: -20 ℃ ~ + 60 ℃

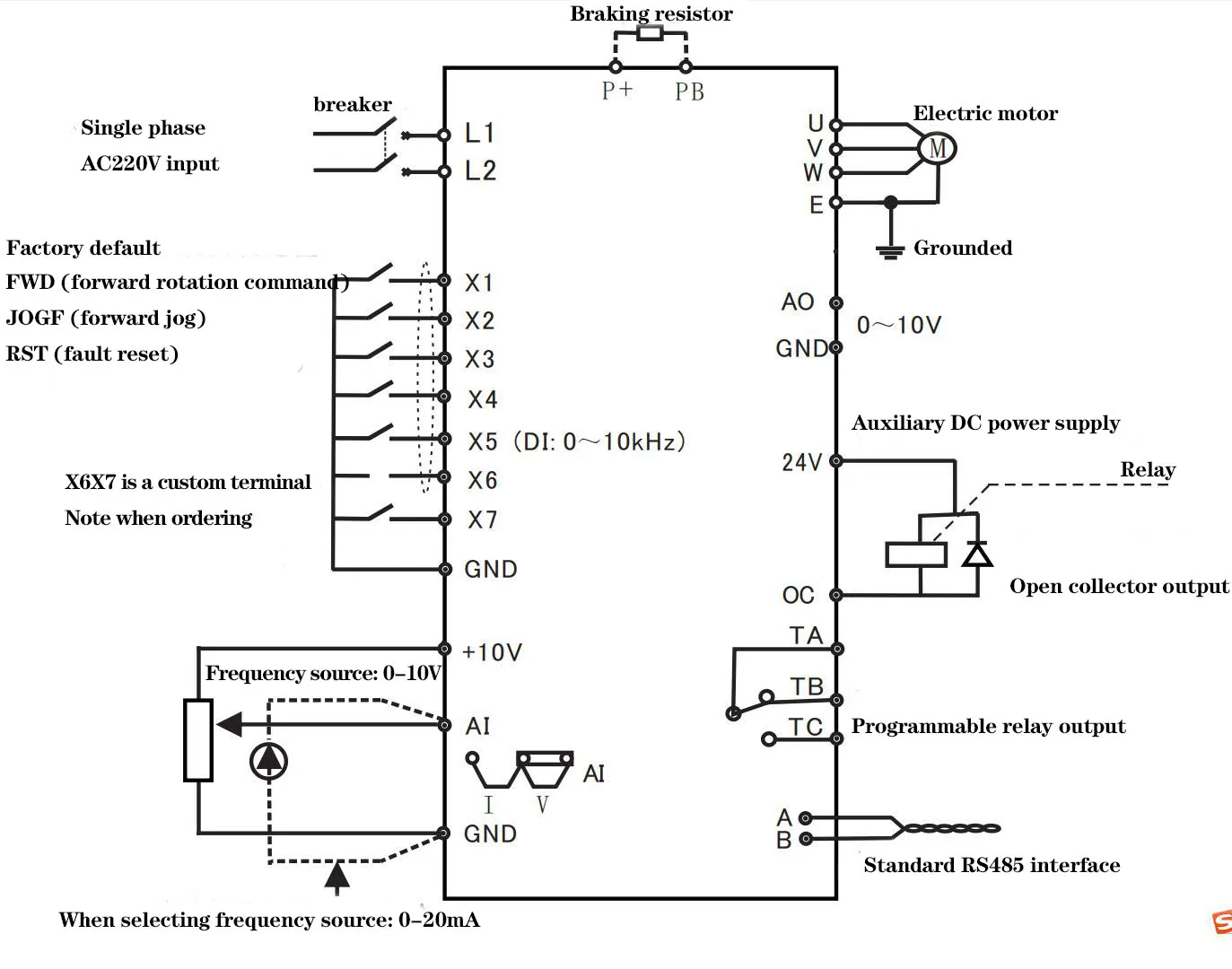

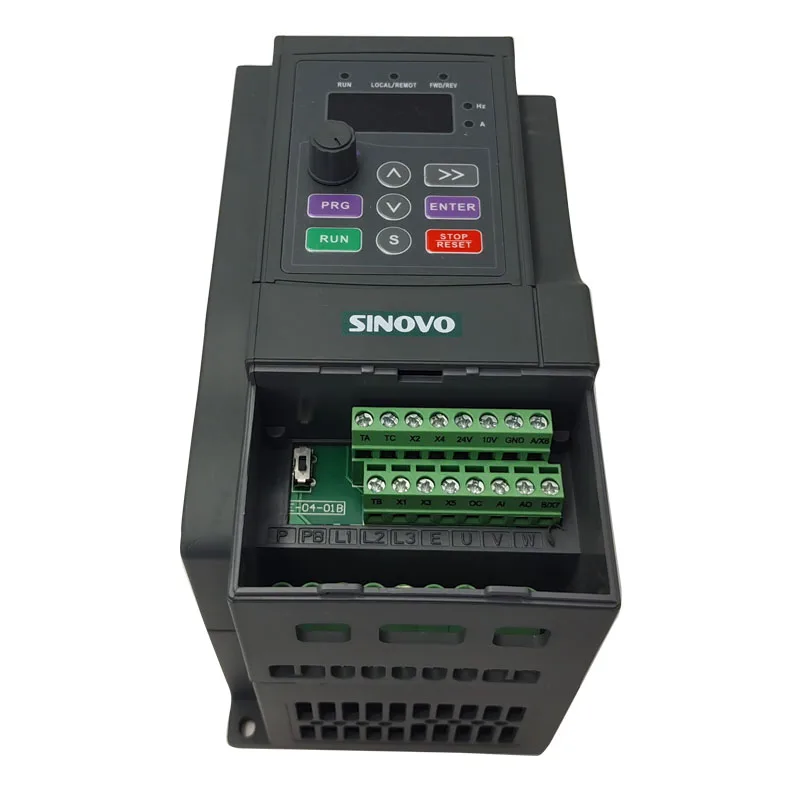

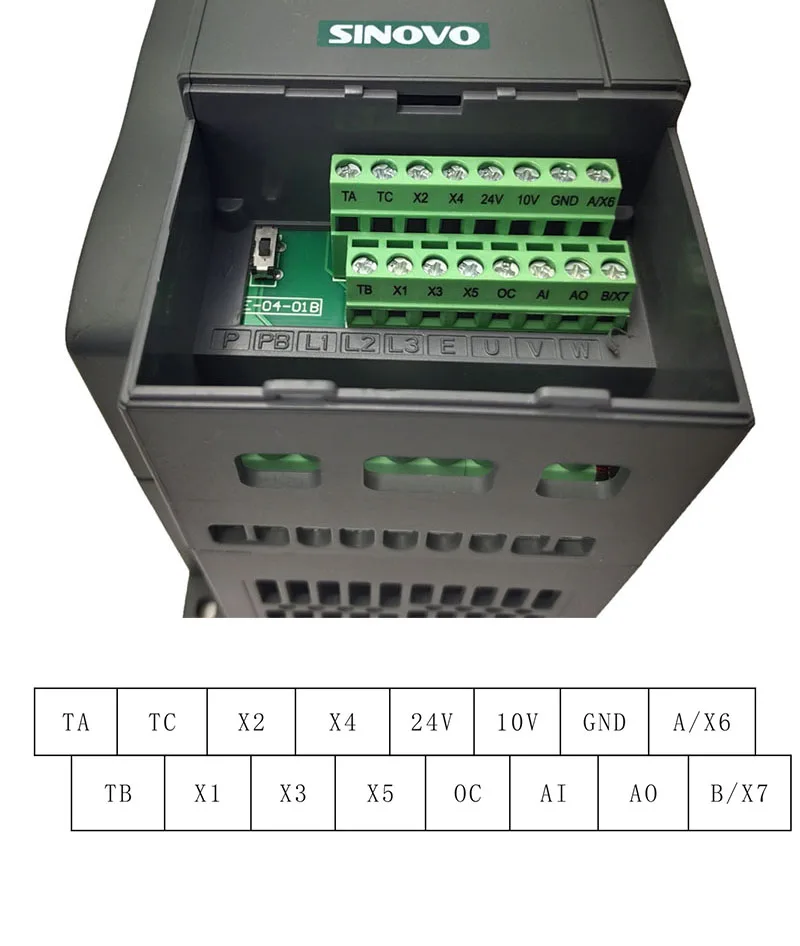

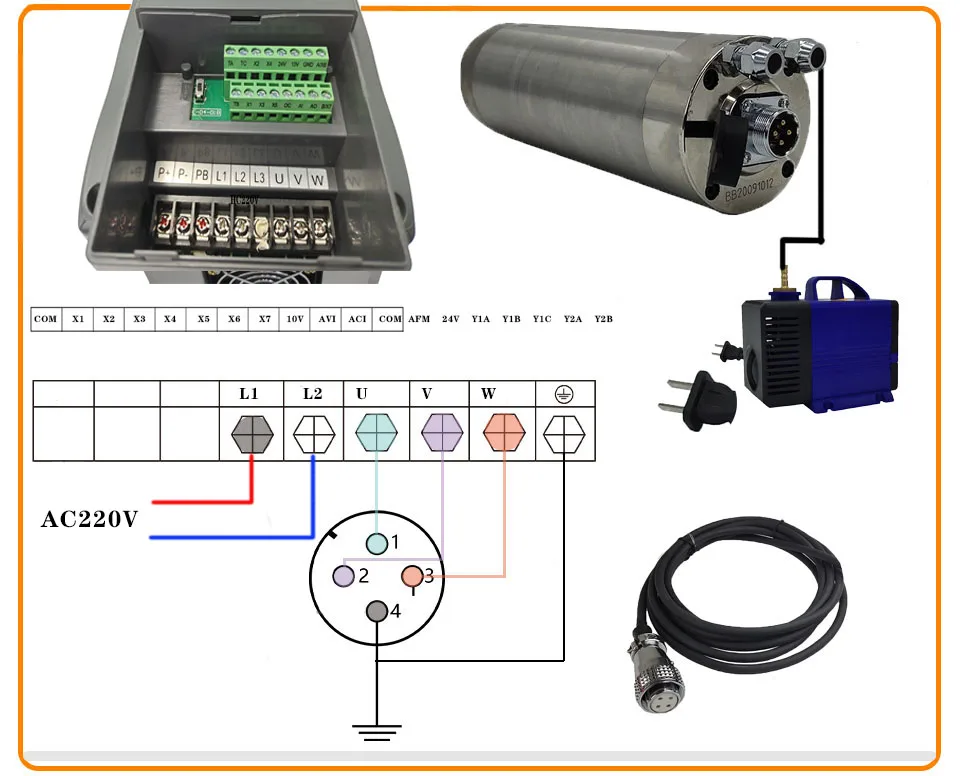

Введение в терминалы ввода и вывода:

10 В-GND внешний + 10 в источник питания обычно используется в качестве источника питания для внешнего потенциометра. Диапазон сопротивления потенциометра-1 ~ 5kΩ 24V-GND внешний + 24В источник питания обеспечивает + 24 источника питания, который обычно используется в качестве источника питания для выходных терминалов открытого коллектора. Максимальный выходной ток: 50 мА Диапазон входного сигнала электрическая музыка: DC010V/ток: DC0 ~ 20 мА AI-GND аналоговый входной терминал Диапазон входного напряжения: постоянный ток 0-10 В/ток: DC0-20mA Выберите джемпер AI. При входном токе входное сопротивление составляет 500 Ω. X1-GND Многофункциональный входной терминал 1 X2-GND Многофункциональный входной терминал 2 X3-GND Многофункциональный входной терминал 3 X4-GND Многофункциональный входной терминал 4 Специфические функции многофункциональных входных терминалов задаются параметрами F3.00 ~ F3.04. Терминал и GND закрыты и эффективны. X5(DI)-GND Многофункциональный входной терминал 5 X5 терминал также используется в качестве импульсного терминала (DI), Максимальная Входная частота: 10 кГц A0-GND Диапазон выходного напряжения: 0 ~ 10 в Выход открытого коллектора OC функция вывода выбирается по параметру F4.01. Нормально закрытый терминал TA-TB TA-TC нормально открытый терминал Функция вывода выбирается по параметру F4.00. Емкость контактного привода: резистивная нагрузка контактная Емкость: AC250V 1A A B Стандартный интерфейс связи RS485 Машины серии SD80 не реализуют функцию связи через внешнюю карту связи, но полагаются на встроенные компоненты связи. Так как обычные машины серии SD80 не имеют внутренних компонентов связи, инверторы серии S с коммуникационными компонентами являются нестандартными продуктами и должны быть отмечены при заказе.
