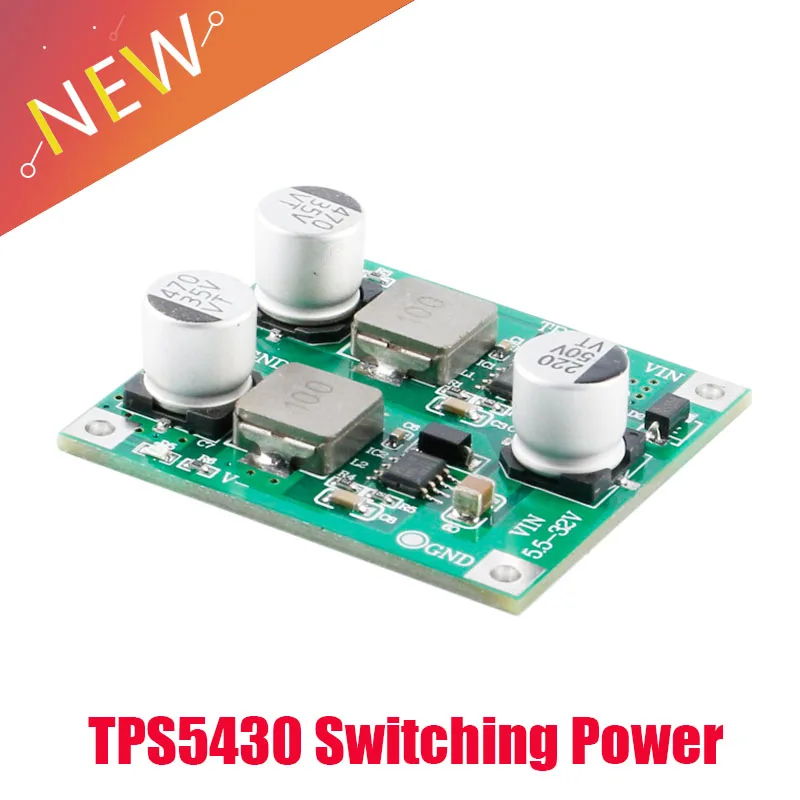

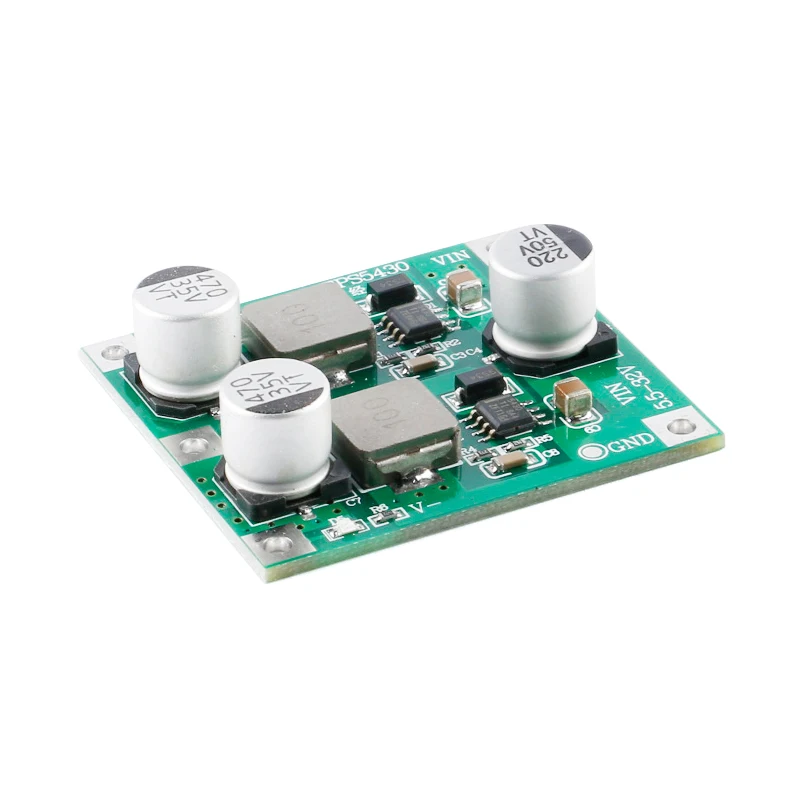

TPS5430 модуль импульсного источника питания положительный отрицательный 5 В12 В15 в выходной регулятор напряжения преобразователь

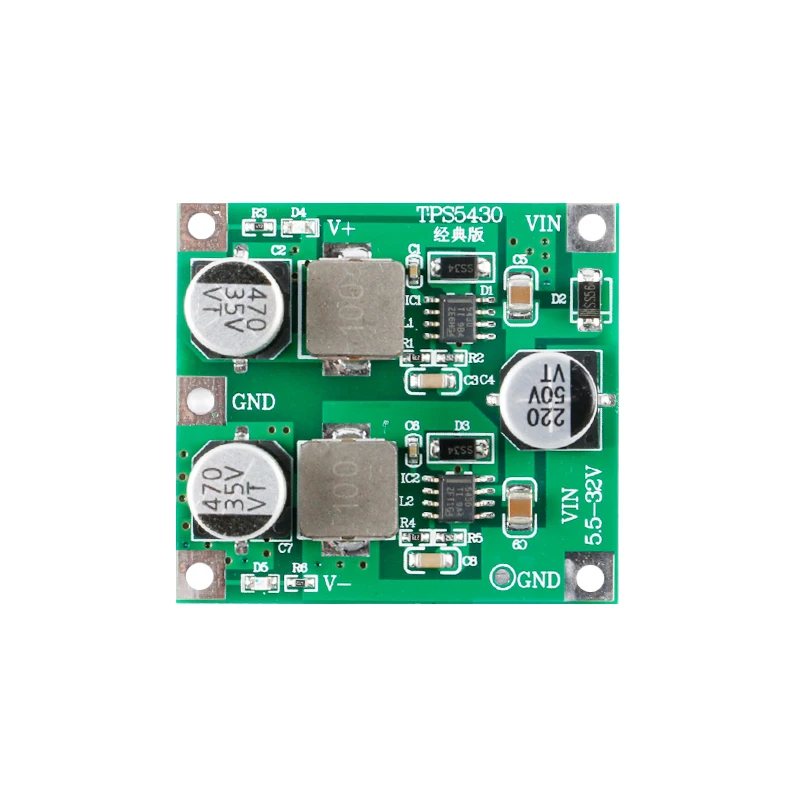

Обеспечивает выход ± 5, ± 12 В, ± 15 в трех вариантах, для других выходов, клиентам нужно отрегулировать свои, специальная формула R2 = R1 * 1,221/ (VOUT-1.221) --- соответствует шелкографию на плате.

Например, вам нужно + выход 5 В, R1-10 кОм, R2 должен быть оснащен 3,24 ком, R4 = R3 * 1,221/ (VOUT-1.221) (отрицательное напряжение)

Например, вам нужен выход-5 В, R1-10 кОм, R4 должен быть оснащен 3,24 ком.

Этот модуль является понижающим модулем, входной сигнал должен быть больше, чем выход 1 в выше

Для выхода ± 5 В Входное напряжение должно быть больше 6 в

Основные характеристики:

Аккуратный дизайн и строгий блок питания

Высококачественные материалы

С использованием конденсаторных фильтров большой емкости с низкой емкостью ESR

Двойная выходная мощность

Положительная мощность поддерживает 3A

Отрицательная мощность поддерживает 2А

Мини-размер; Поддержка SMT

5,5 V ~ 32V Напряжение питающей сети

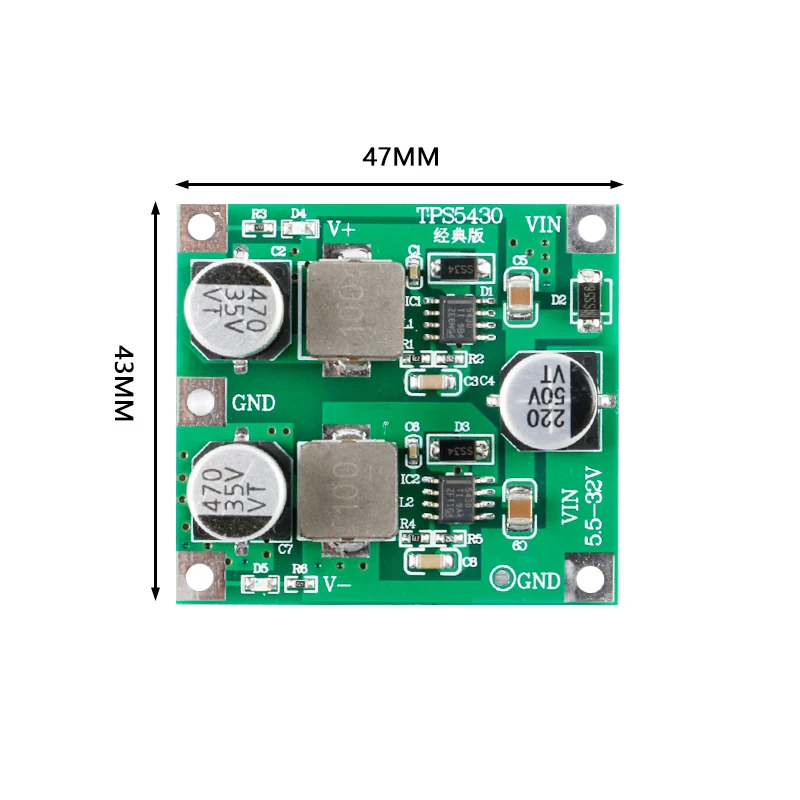

Размер: 47 мм * 43 мм

Поставка диапазон: 5,5 V-32V постоянного тока

Основные особенности:

Классическая Мини-плата SMT; Удобная в использовании во вторичном развитии

С использованием конденсаторных фильтров большой емкости с низкой емкостью ESR

Принятие цельных высокомощных индукторов; 4А повышение температуры; Уменьшение тепла

Анти-Обратный Вход защиты; ± источник питания с индикаторами питания

Положительная мощность поддерживает 3A; Отрицательная мощность поддерживает 2A

Низкий пульсационный импульсный источник питания

Особенности чипа:

Широкий диапазон входного напряжения:

-TPS5430: 5,5 до 36В

-TPS5431: 5,5 V-23 V

До 3 A непрерывный (4-A пиковый) выходной ток

Высокая Эффективность до 95% включен 110-mΩ интегрированный MOSFET переключатель

Широкий диапазон выходного напряжения: регулируется до 1,22 в с 1.5% начальной точностью

Внутренняя компенсация минимизирует количество внешних деталей

Фиксированная частота переключения 500 кГц для небольшого размера фильтра

Улучшенная линейная регулировка и переходная реакция от входного напряжения питания вперед

Система защищена ограничением перегрузки по току, защитой от перенапряжения и тепловым отключением

-40 °C до 125 °C Диапазон рабочих температур

Доступно в маленьком термоусиленном 8-Pin SO PowerPAD™Посылка

Создайте пользовательский дизайн с помощью TPS5430 с WEBENCH®Силовой дизайнер

Посылка включает в себя

1 × модуль
