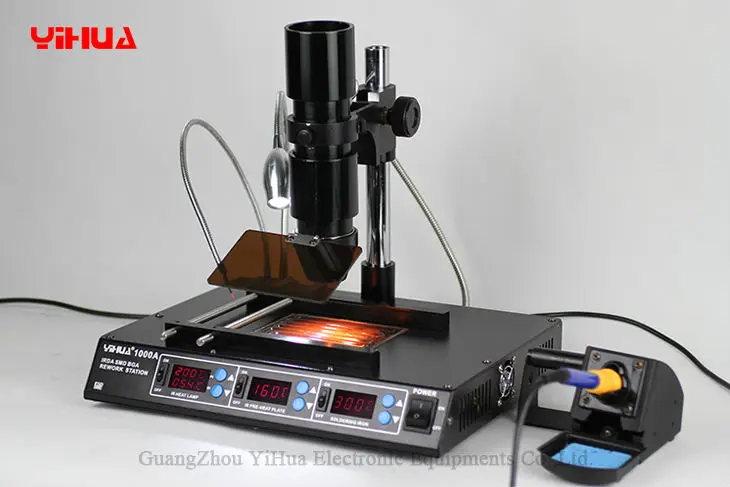

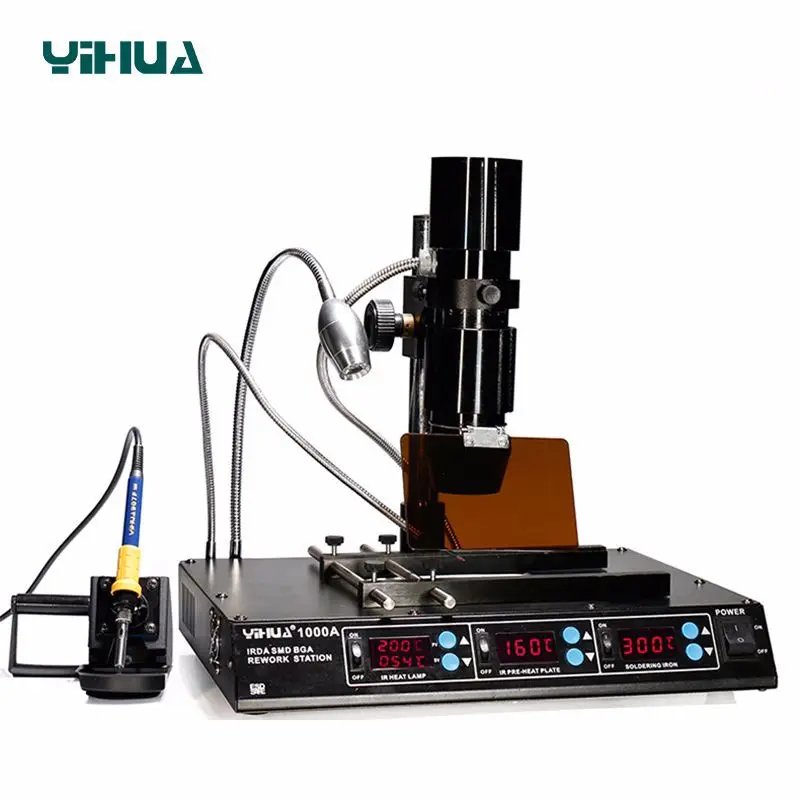

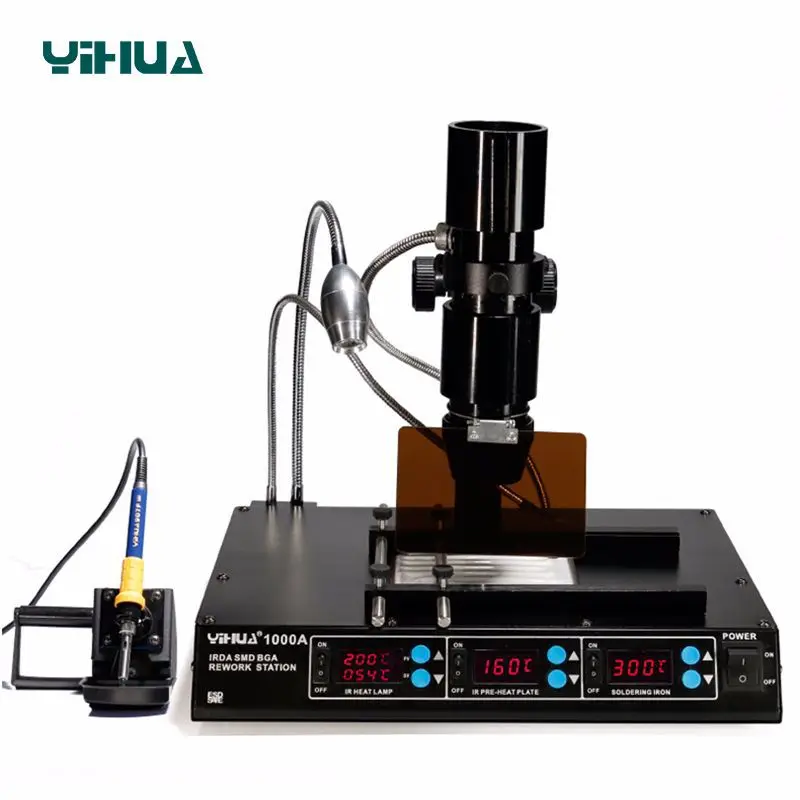

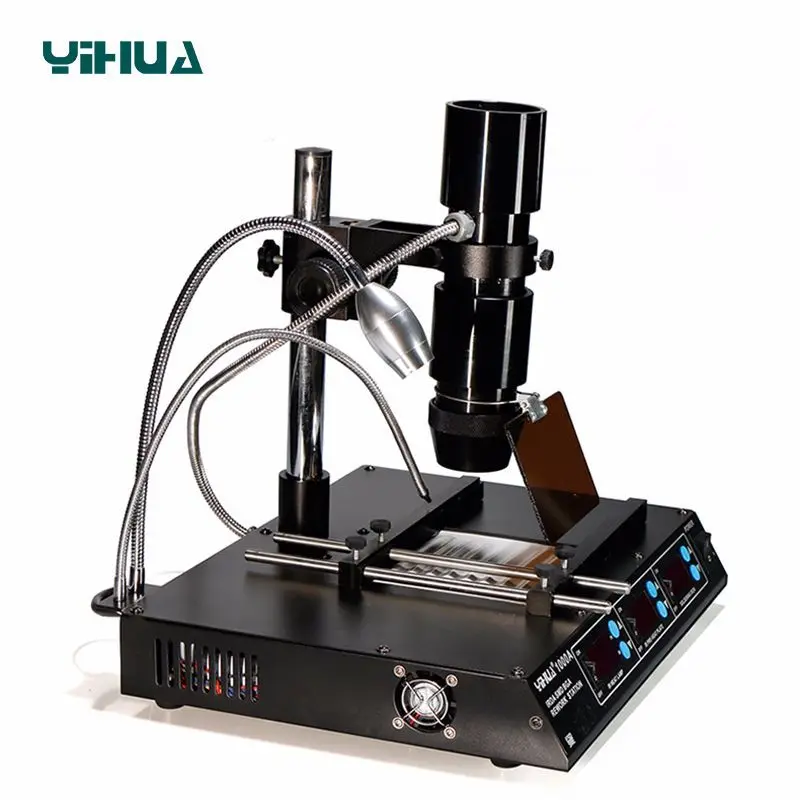

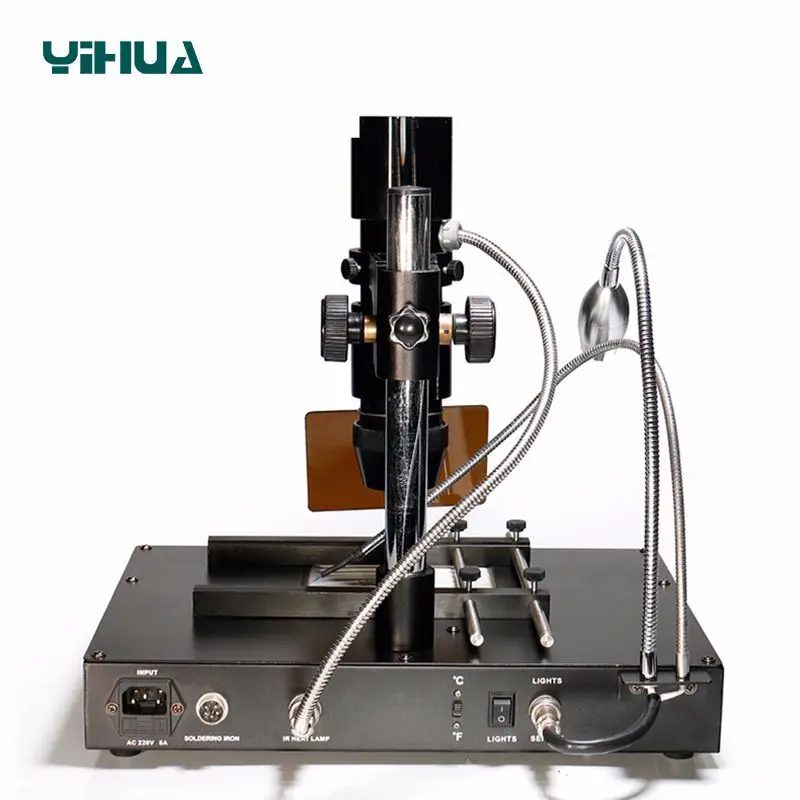

Паяльная станция YIHUA 1000A, наладочная станция BGA, инструменты для ремонта материнских плат ноутбуков, станция BGA, инфракрасная станция 110 В 220 В, ЕС, США
Особенности
1. ИспользованиеНовый процессор для микрокомпьютера SAMSUNGПрограммируемый пид технология контроля температуры и
Использует инфракрасный источник и оптику для целевого нагрева отдельных компонентов без отбрасывания других деталей SMT
Посредством воздушных токов eddies.
2. ПринятьИнфракрасная технология сваркиКакие независимые исследования, прочность инфракрасного проникновения, компоненты
Равномерный нагрев, выходящий за рамки традиционного нагрева горячим воздухом, поклялся предотвратить сдувание IC окружающих мелких компонентов.
3.Техник сфокусирован инфракрасным тепломЛегко подходит для удаления/замены большинства компонентов и повторной работы.
4. Инфракрасные лампы источника теплаДолговечный, недорогой и легко заменяемый.
5. Имеет яркий нежный,Низковольтное светодиодное освещение, безопасность и энергосбережение.
6. Он имеет режим контроля температуры внешнего датчика, который обнаруживается датчиком контроля температуры поверхности IC
Температура, эта функция хорошо подходит для работы новичков, это безопасный способ защиты компонентов.
7. Компоненты MountTechnology (SMT) размером 15-35 см.
8. Эта машина имеет 540 Вт нагревательную систему, широко до 120 мм * 120 мм.
9.Цвет пластины предварительного нагрева черный, С точки зрения, черный цветЛегко поглощает нагрев,
Сократите время разогрева.
10.Функция коррекции температурыКоррекция температурного диапазона-50 °C ~ + 50 °C (инфракрасная лампа аналогового значения 580 ).
11.Функция отображения температуры по Цельсию/Фаренгейту
12. Эта машина также имеетФункция паяльника, Если у вас есть устройство, вы можете использовать для всех компонентов
Припой, Распайка, предварительный нагрев, ремонт всех компонентов, особенно компонентов Micro BGA.
ТТехнические данные
Напряжение переменного тока 220 В ± 10%
Максимальная потребляемая мощность 715 Вт

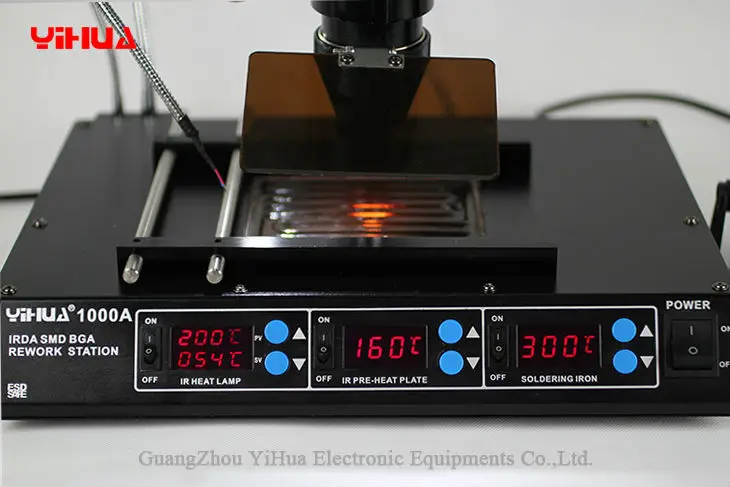

Детали станции предварительного нагрева
Максимальная потребляемая мощность 540 Вт
Светильник излучающие компоненты инфракрасная нагревательная пластина
Диапазон температур 50 °C-200 °C
Тип дисплея светодиодный
Площадь предварительного нагрева 120*120 мм
Деталь инфракрасной лампы
Максимальная потребляемая мощность 150 Вт
Инфракрасная эмиссионная лампа светильник излучающими компонентами
Диапазон температур 100 °C-350 °C / 212 °F ~ 662 °F
Стабильность температуры ± 1 °C
Тип дисплея светодиодный
Эффективная площадь облучения 35*35 мм
Поставляется с 2 чашками для объектива, вы можете выбрать два из
Чашка объектива от 28 мм/38 мм/48 мм.

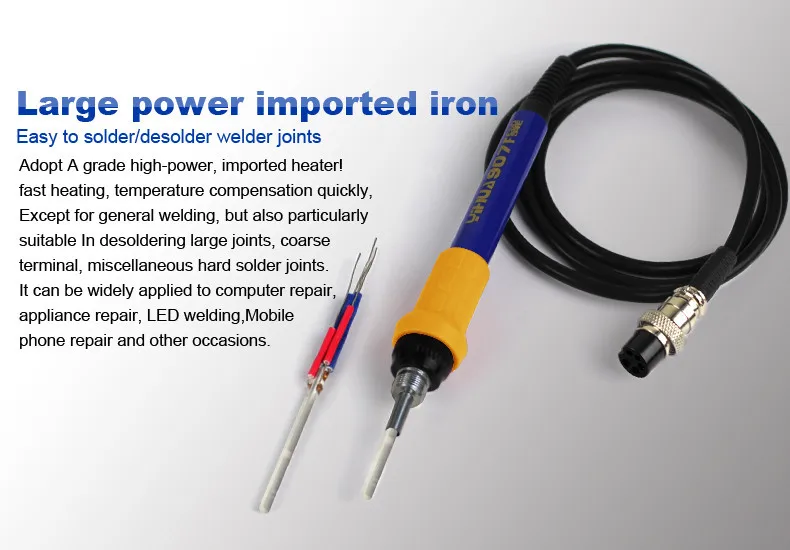

Деталь паяльной станции
Максимальная потребляемая мощность 75 Вт
Нагревательные компоненты, импортный нагреватель
Диапазон температур 200 °C-480 °C / 392 °F ~ 896 °F
Стабильность температуры ± 1 °C (Статика)
Кончик заземляющего напряжения <2 мВ
Сопротивление заземления наконечника <2 Ом
Тип дисплея светодиодный дисплей
Длина кабеля ручки ≥ 100 см
Операционная инфракрасная наладочная станция BGAПримечание
1. Ремонт печатных плат требует мер предосторожности и необходимых защитных мер
1) Убедитесь, что обе стороны печатной платы преднагреваются без плавкого взрывоопасного огнеопасного
Компоненты, такие как пластик, дисплей, камера телефона светодиодный, электролитические конденсаторы.
2) Убедитесь, что никакие горючие плавкие взрывные компоненты в инфракрассветильник не могут светиться на площади,
Если вы не можете избежать, необходимо использовать отражающую бумагу, не допускайте этого. Как пластик, дисплей, камера телефона,
Светодиодный ные, электролитические конденсаторы.
2. В соответствии с размером IC Используйте подходящий диаметр чашки лампы (размер чашки лампы больше, чем размер IC); Установите свет
Чашка минимизирует расстояние между лампой и IC, для облегчения нагрева.
3. Убедитесь, что в рабочей среде нет большего воздушного потока для предотвращения потери тепла, при необходимости хорошо защищенные меры.
4. Нанесите паяльную пасту на ИС перед отпайкой, также вы можете раньше разогреть затем нанести паяльную пасту,
Особенно в упаковке BGA IC, следует предварительно подогреть, затем нанести паяльную пасту, можно сделать паяльную пасту
Проникают в дно ИС.
5. Надевайте теплозащитные перчатки и очки. Поместите козырек, хорошо затеняя, чтобы защитить глаза.
6. Включите питание инфракрассветильник, установите температуру примерно на 280 °C. Внесите соответствующие корректировки
На основе размера IC и печатной платы. ИС с помощью инфракрассветильник лучения будет быстро нагреваться (обычно 1-3 минуты).
7. Только что начал использовать этот продукт, лучше всего попробовать использовать заброшенную печатную плату переработать несколько раз.
И так знакомы с применением данного продукта, далее проводят нормальные эксплуатационные работы.
Применение
1). Подходит для депайки и паяльная станция, SOIC , CHIP , QFP , PLCC посылка SMD IC,
Особенно подходит для распайки BGA модуля, материнской платы компьютера северный и южный мост,
Все виды мобильный телефон материнских плат SMT IC и светодиодный ных ламп.
2). Усадка, сушка краски, удаление клея, оттаивание, разогрев, Сварка пластика и т. д.
.
