DIY KIT Project
Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования.Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.Мы не предоставляем информацию, кроме страницы введения продукта.

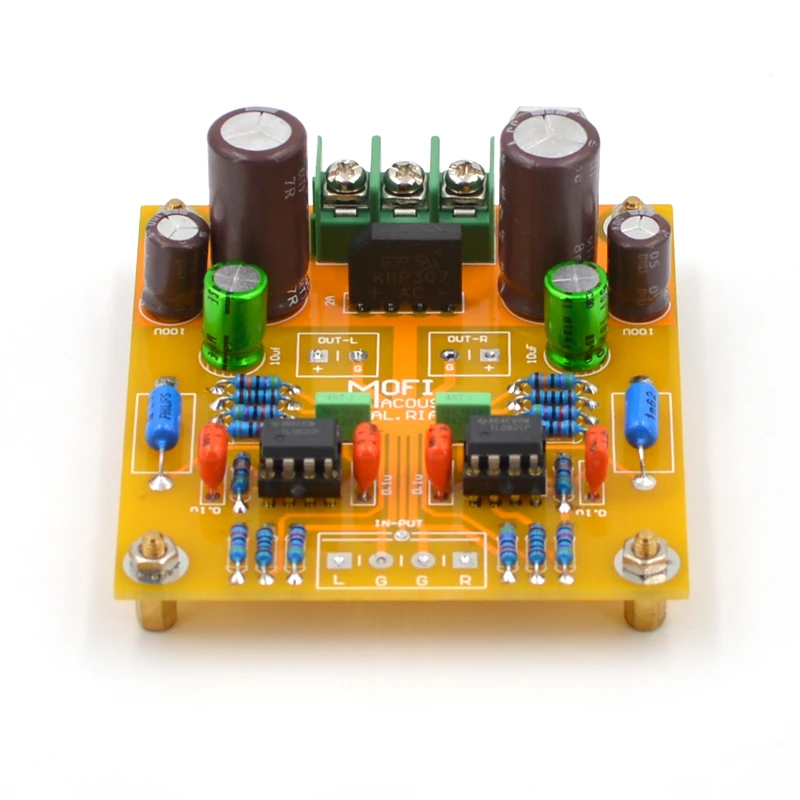

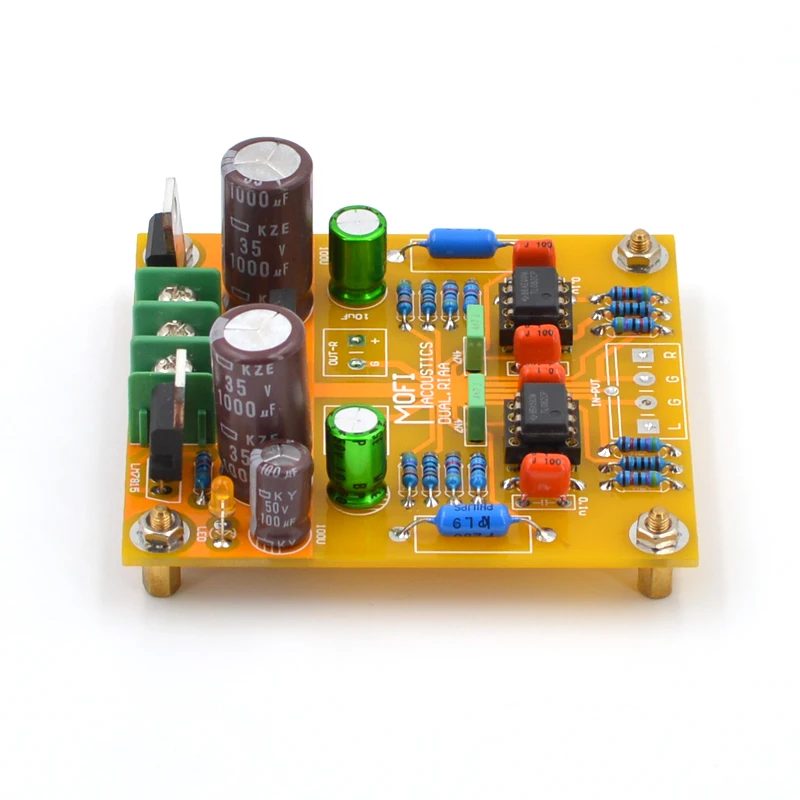

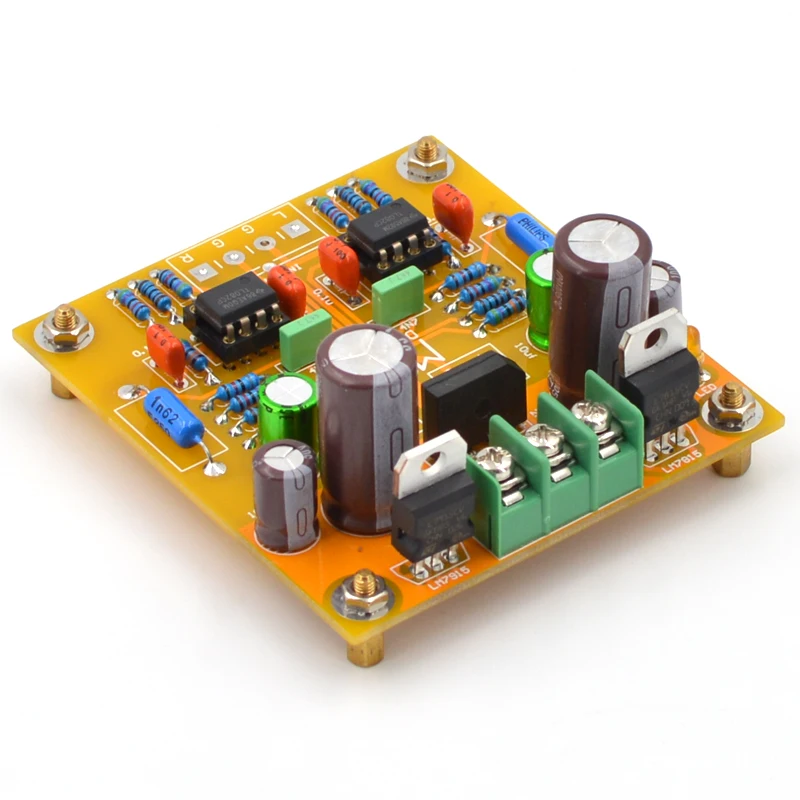

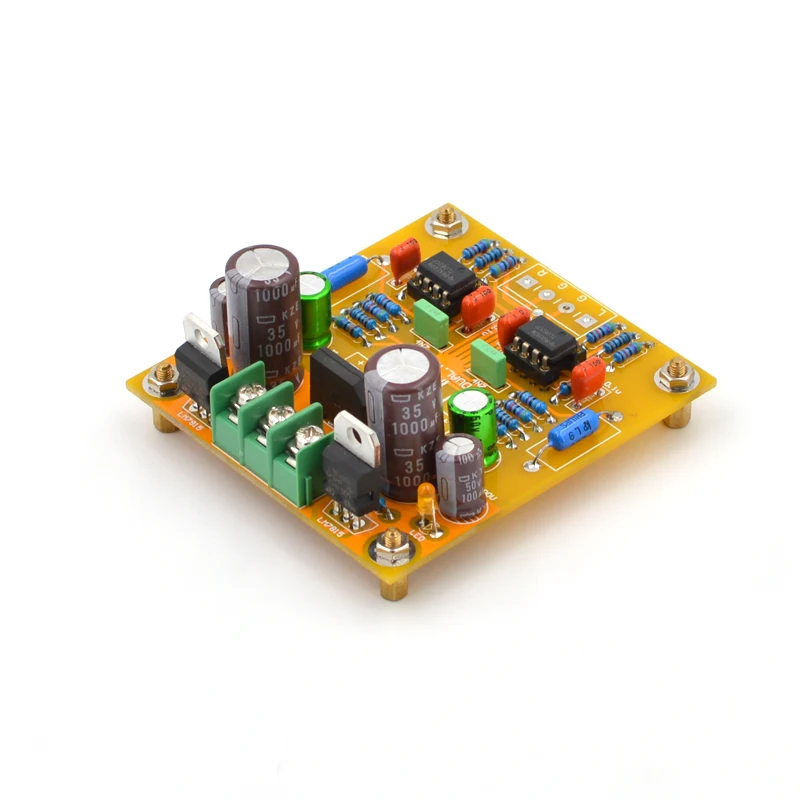

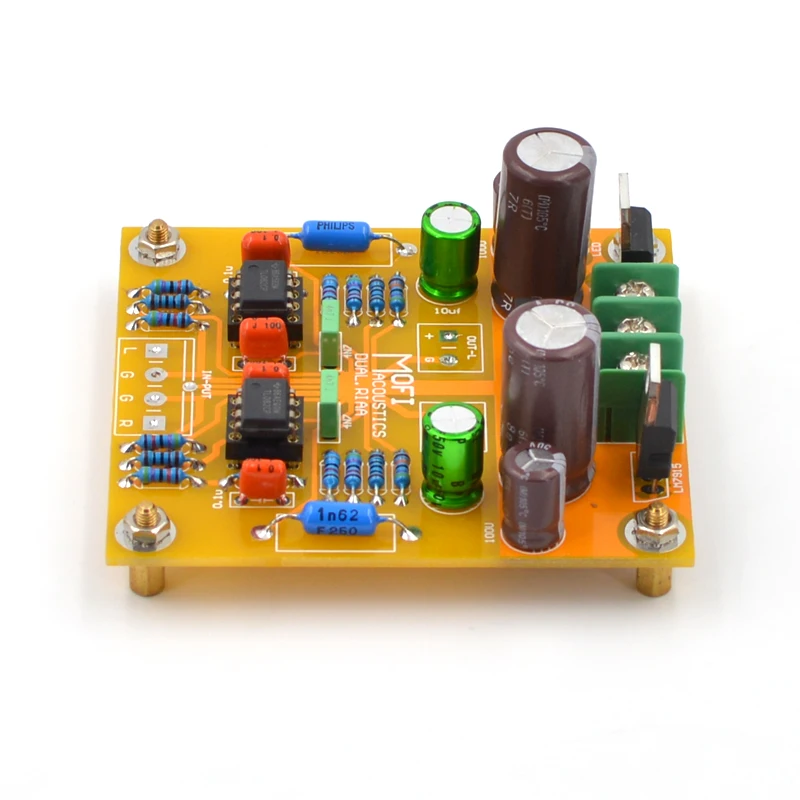

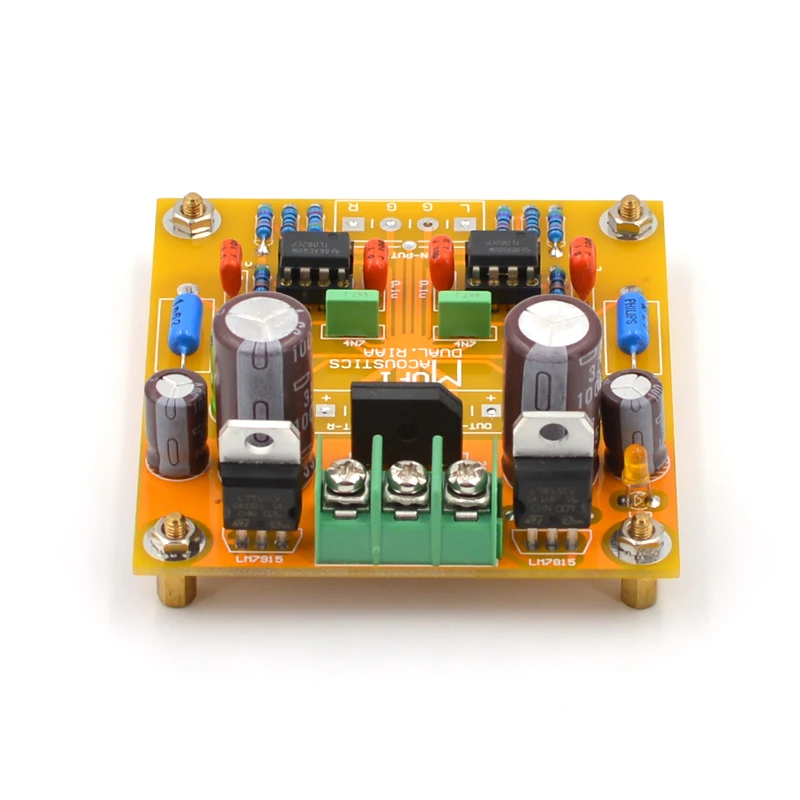

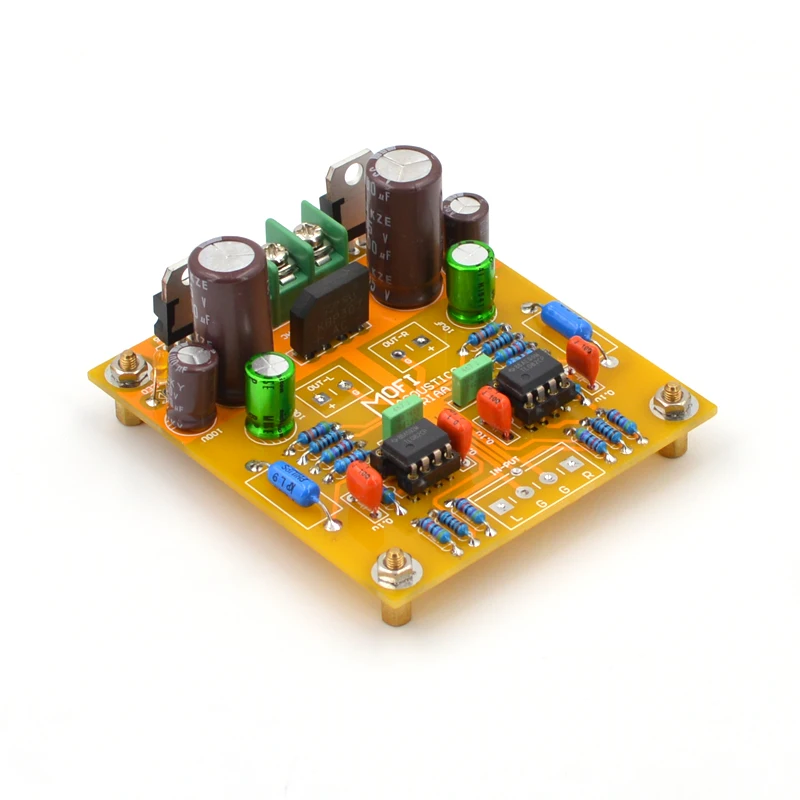

MOFI-Dual-OP Phono усилитель (мм) RIAA-DIY Kit Project
-Основные технические характеристикиВсе-в-одном, одноточечное заземление, сопротивление заземлению близко к значению сопротивления 0,02 Ом, низкая noisedesignПечатная плата маленькая миниДвойной op amp дизайн, может заменить различные op amp s, чтобы представить различные звуковые характеристики.
Размер печатной платы: 77x70x1,6 мм 1oz Cu, HASL с свинцом.
Требования к питанию: лучшее: AC15-0-15V@0.4A

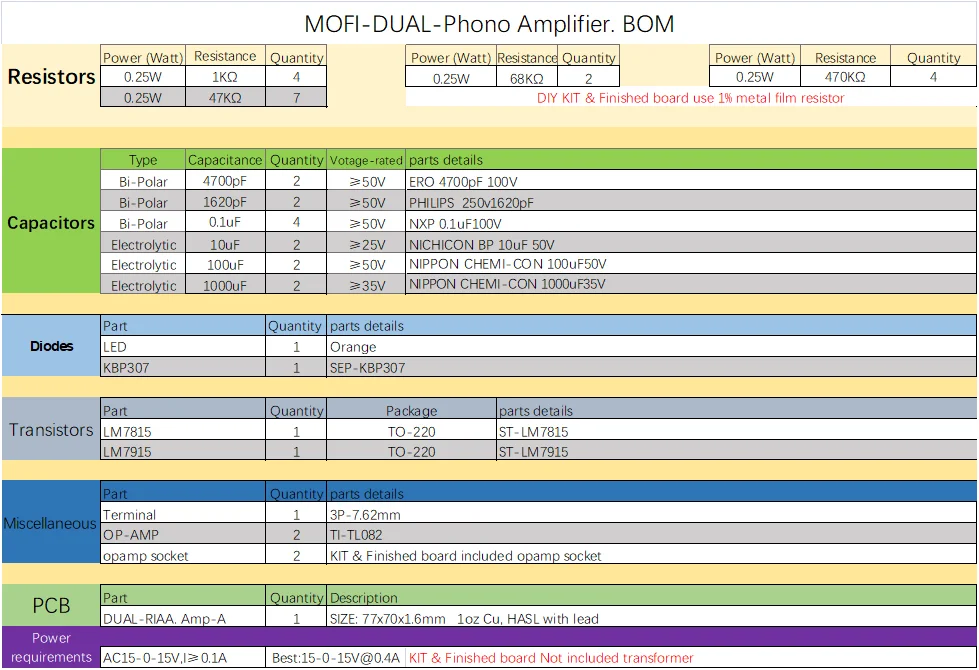

Конфигурация продукта

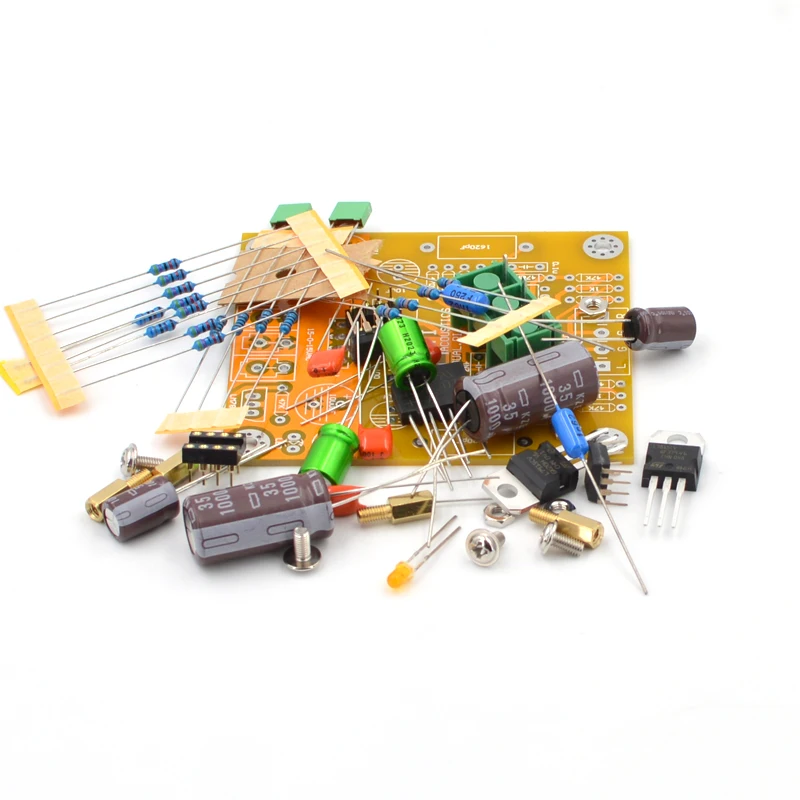

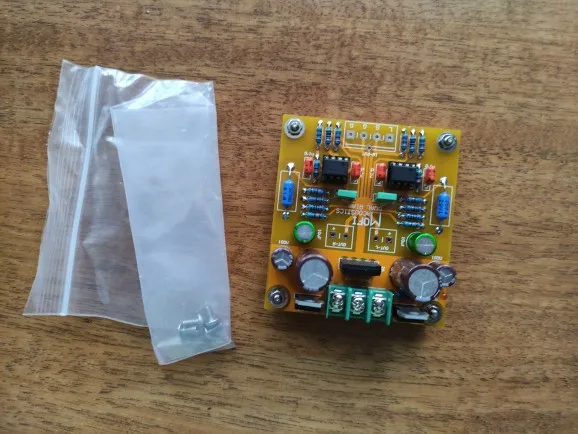

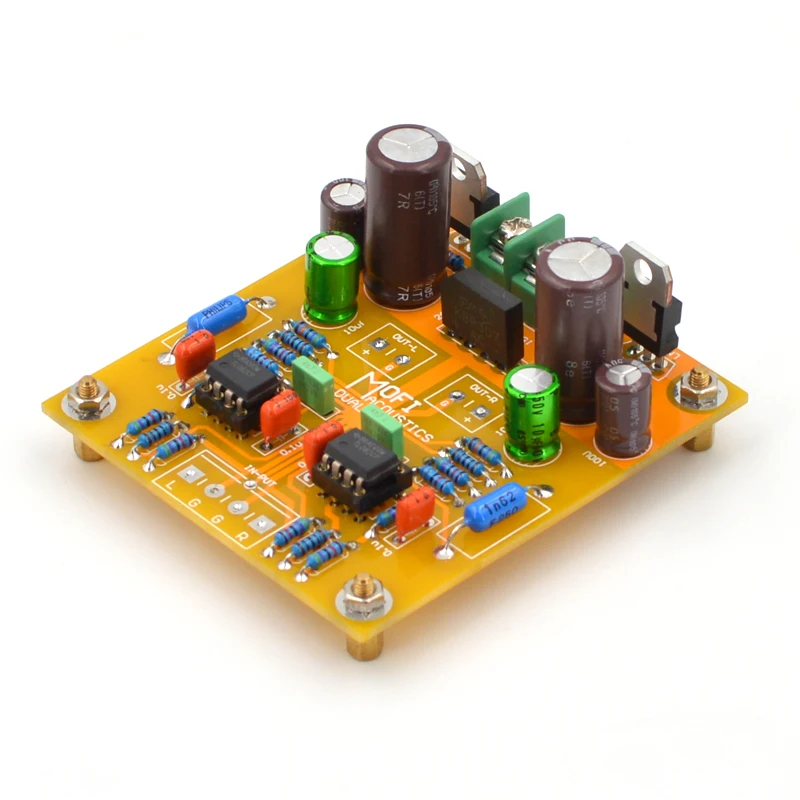

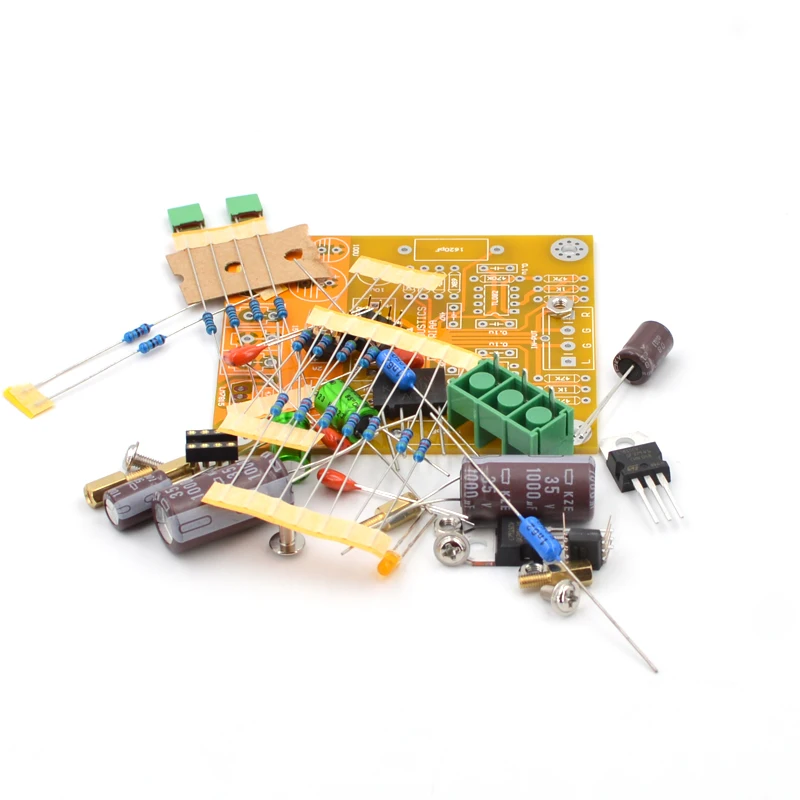

Набор DIY: содержит PCB и компоненты, необходимые на PCB, но не включает силовой трансформатор.Готовая плата: на основе хорошо протестированной платы в стандартном наборе версий, мы проверили напряжение всех ключевых точек и использовали генератор сигналов и осциллограф для двойной проверки аналогового сигнала. Мы не будем использовать эту доску для проверки прослушивания.Все готовые печатные платы тщательно выпаиваются вручную и полностью тестируются, поэтому цена выше и ниже. Покупателям, чувствительным к цене, но с возможностью самостоятельной сборки рекомендуется выбрать комплект.

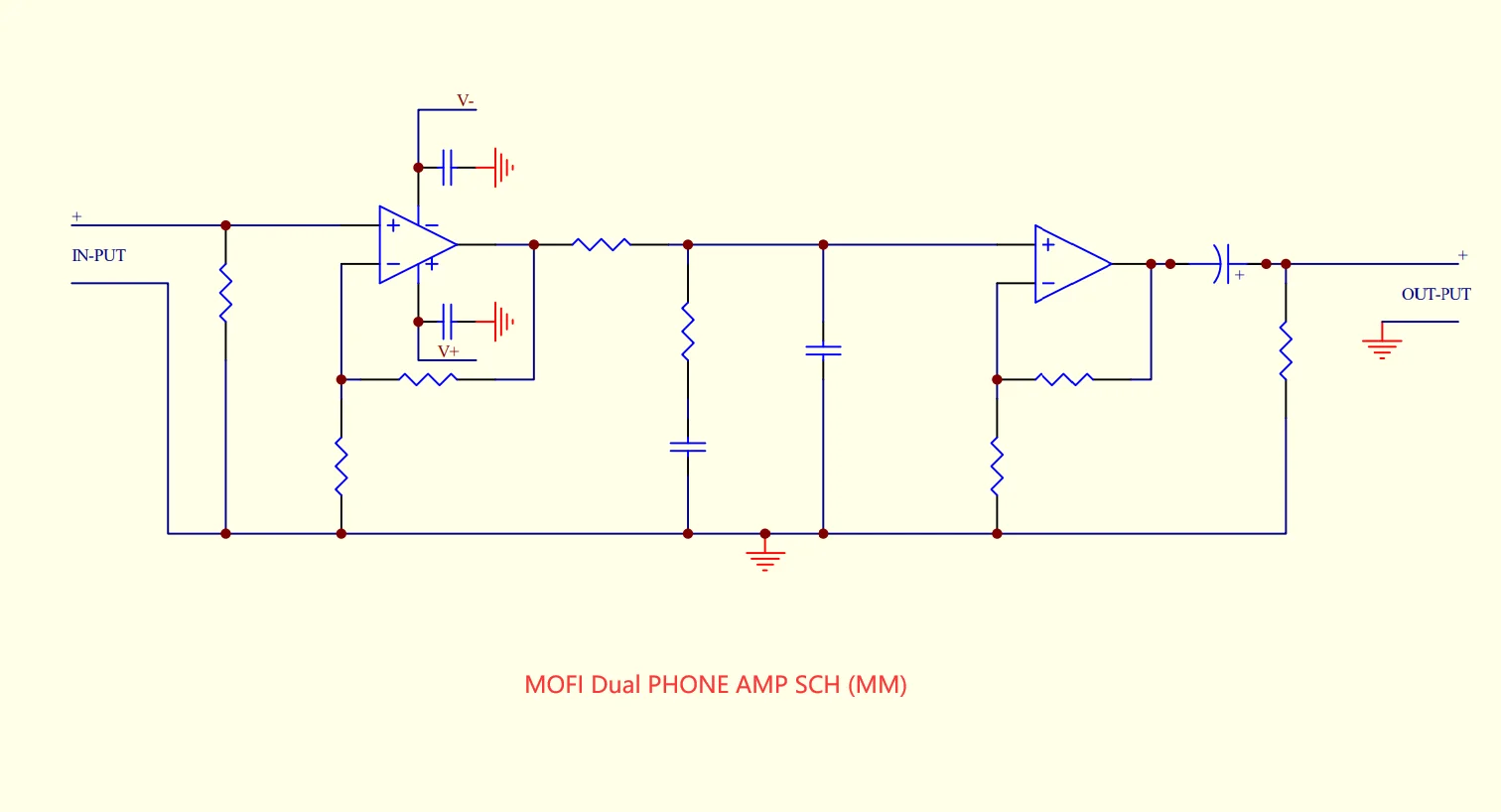

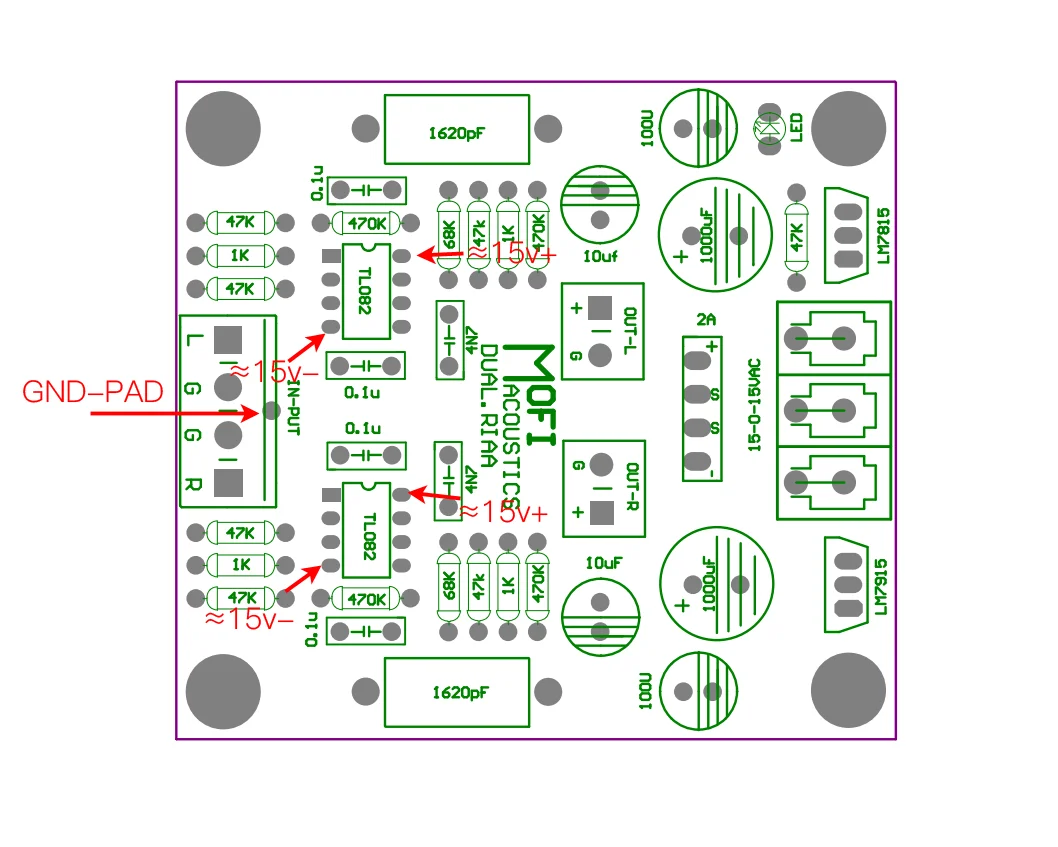

Схема и ключевые точки отладки
PCB поставляется с компонентными параметрами для легкой установки.Мы ссылаемся только на схему части усиления цепи. Если вам нужен полный параметр цепи, пожалуйста, прочитайте значение компонента с PCB самостоятельно; Мы не предоставляем дополнительно.Пожалуйста, держите тестовое напряжение достаточно близко к нему, +-20% также допускается
DIY KIT инструкции

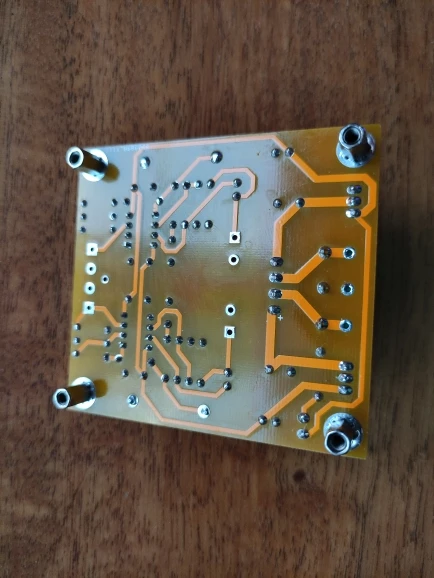

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей.Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе.
