MOFI-Naim-полностью дискретный фонокорректор (MM) RIAA-DIY комплект

Добро пожаловать в магазин mofi-акустики. Чтобы обеспечить лучший опыт покупок, позвольте мне уточнить эту информацию, чтобы избежать ненужных неудобств:1. Не все товары в магазине включены: таможенные пошлины, таможенные сборы и налоги. Без особых требований, мы декларируем их в соответствии с ценой продукта.2. Мы надеемся, что вы сможете понять соответствующую налоговую политику вашей местной таможни. Мы не принимаем ваш отказ от товаров из-за таможенного налогообложения; (в некоторых странах платформа имеет возможность предварительного сбора тарифов).3. Чтобы не повлиять на получение Вами Товара, после покупки, пожалуйста, обратите больше внимания на информацию, такую как электронные письма, сообщения на платформе и т. д. Если есть какая-либо информация о неясном адресе или изменениях логистической политики, мы сообщим вам как можно скорее, И с нетерпением ждем вашего ответа.

Набор для творчества

Для завершения этого проекта требуются высокие знания электроники и богатый опыт в области пайки и тестирования.Из-за ограничений в часовых поясах и языковой коммуникации мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.Мы не предоставляем иную информацию, кроме страницы о товаре.

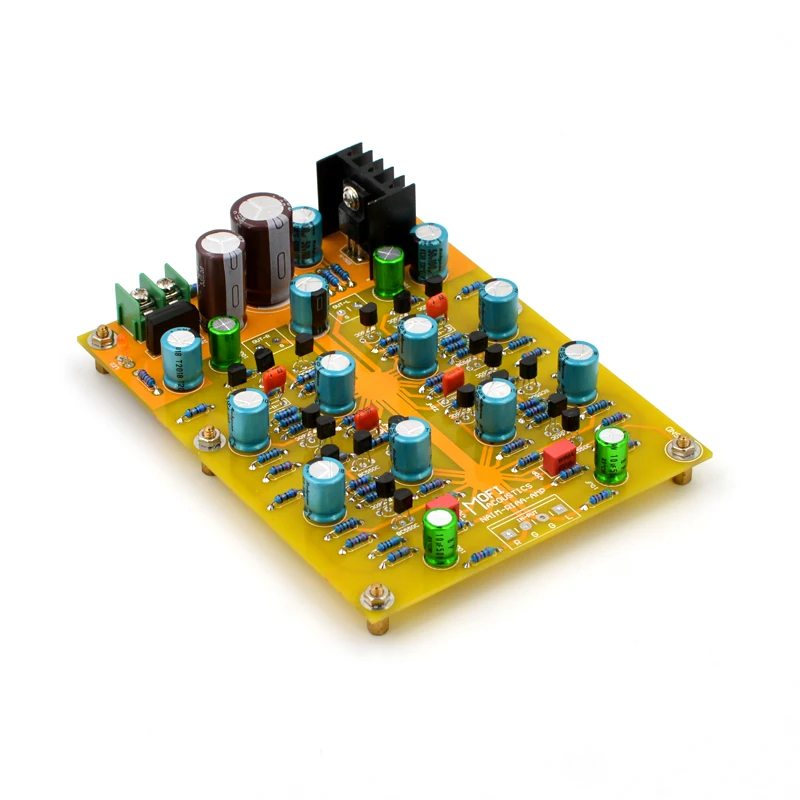

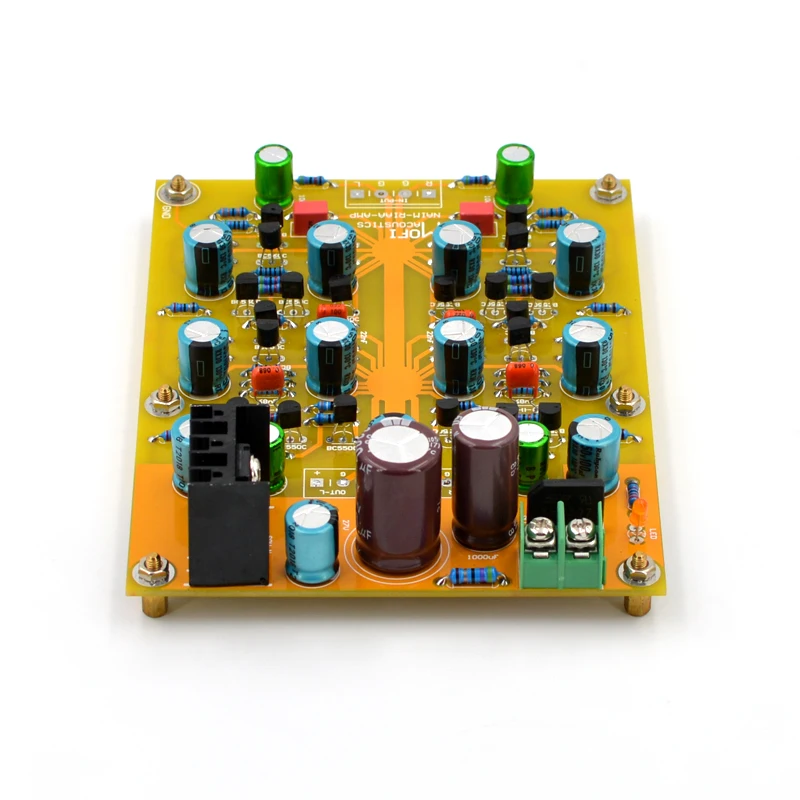

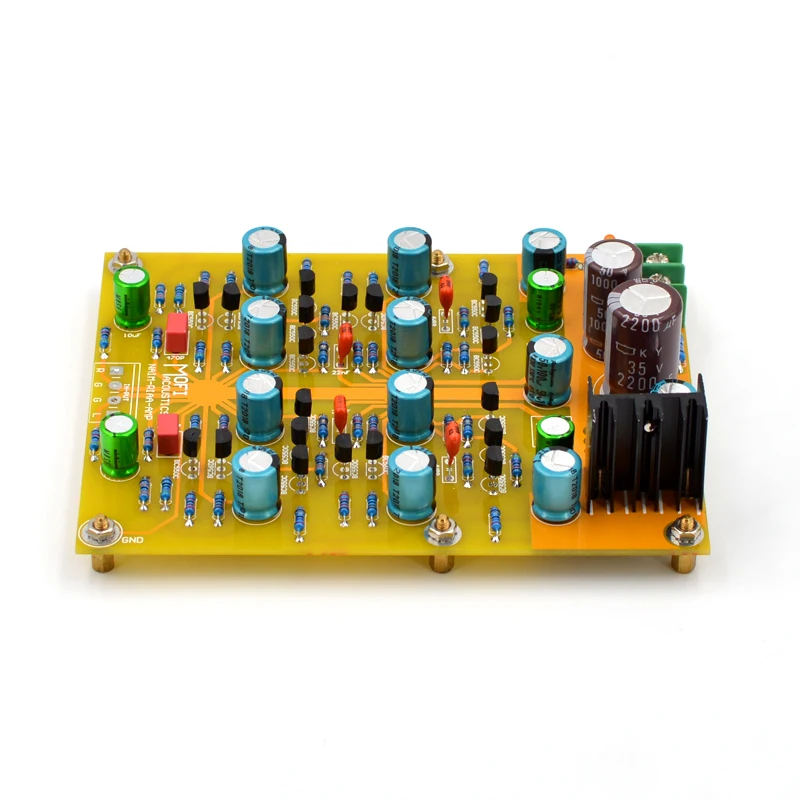

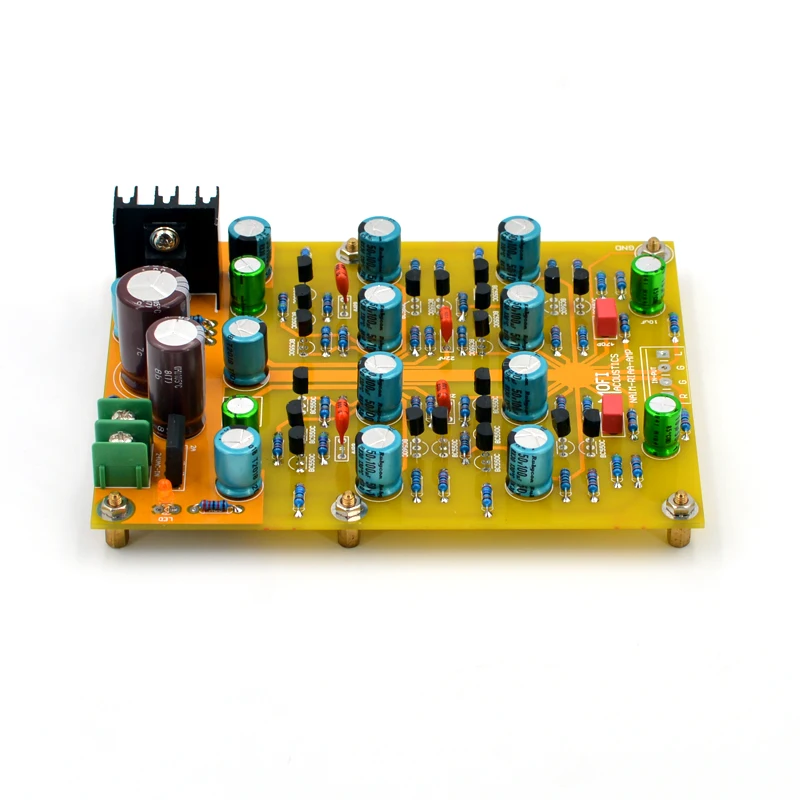

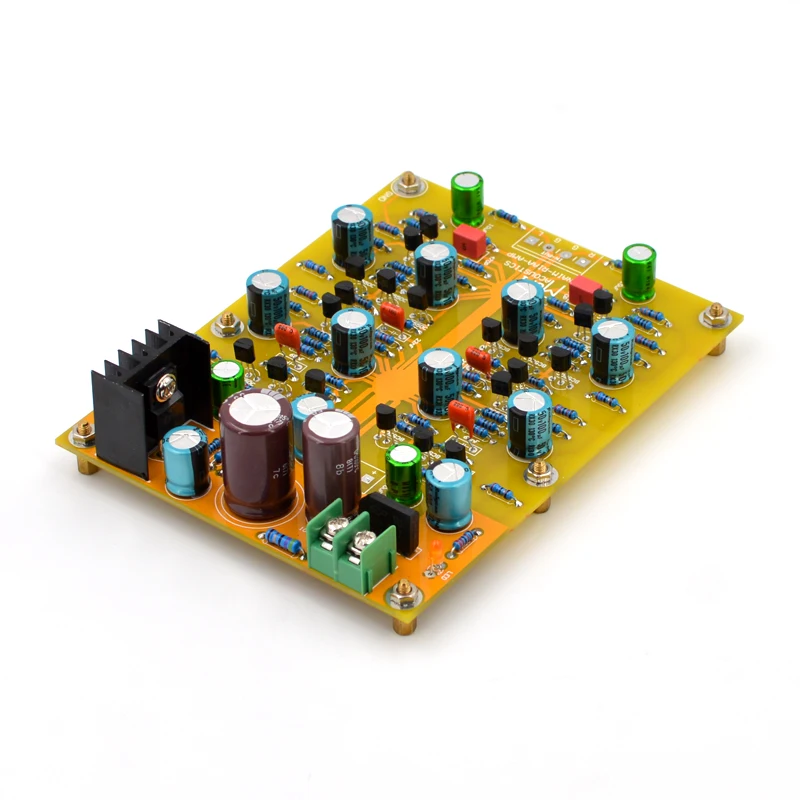

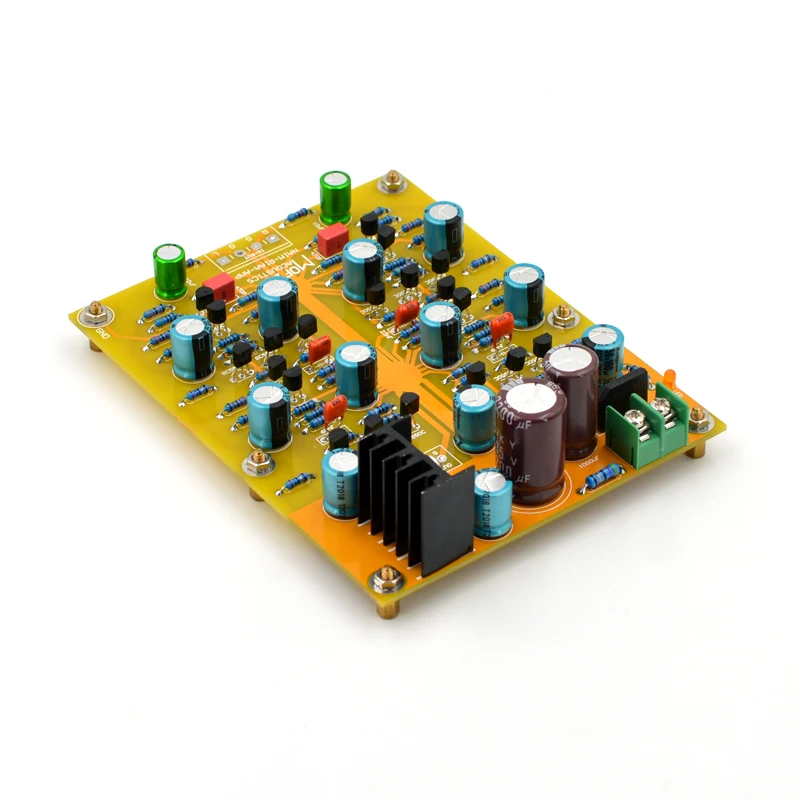

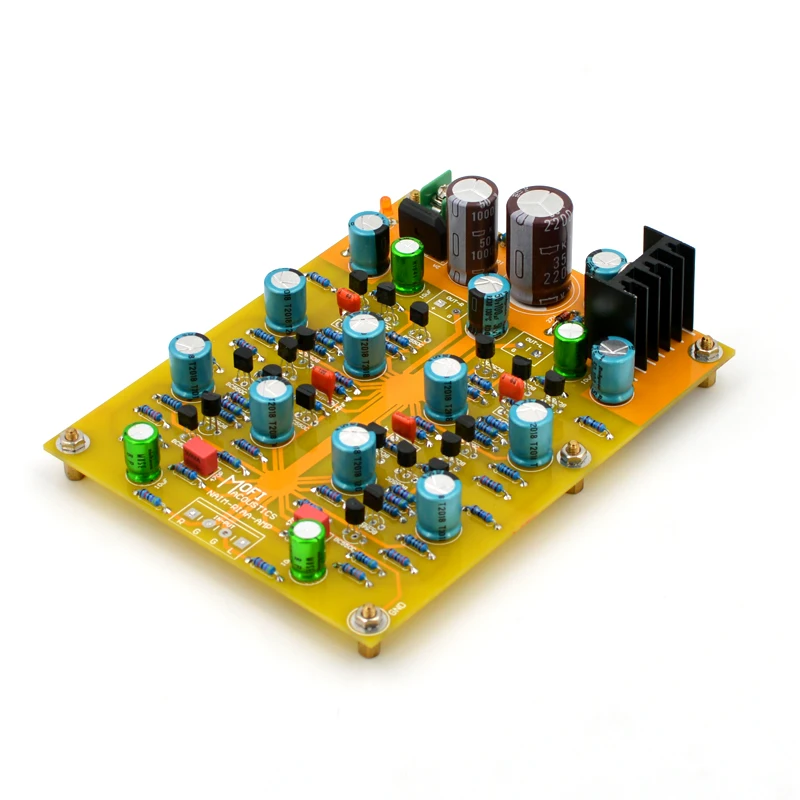

MOFI-Naim-полностью ДИСКРЕТНЫЙ-фоноусилитель (мм) DIY KIT Project

-Технологические особенностиДвухступенчатый понижающий фильтр, два фильтра нижних частот (с угловой частотой 1,6 Гц предотвращает попадание шума мощности в усилитель. Обеспечивает более чистый источник питания (близко к батарее).В блоке питания напряжения в качестве проходных транзисторов используется МОП-транзистор, который имеет ощущение звуковых характеристик трубки, но отклоняет исправление и регулирование шума.Включена функция плавного пуска напряжения, которая займет около 5 секунд, чтобы достичь расчетного напряжения.Конструкция «Все в одном», одноточечное заземление, сопротивление заземления близко к значению сопротивления 0,02 Ом, низкий уровень шума.Более экономичный план модификации звука.Полностью дискретный усилитель.

Размер печатной платы: 131x101x1,6 мм 1 унция Cu, HASL с проводом.

Требования к питанию: лучшее: 24 В переменного тока при 1 А

Конфигурация продукта

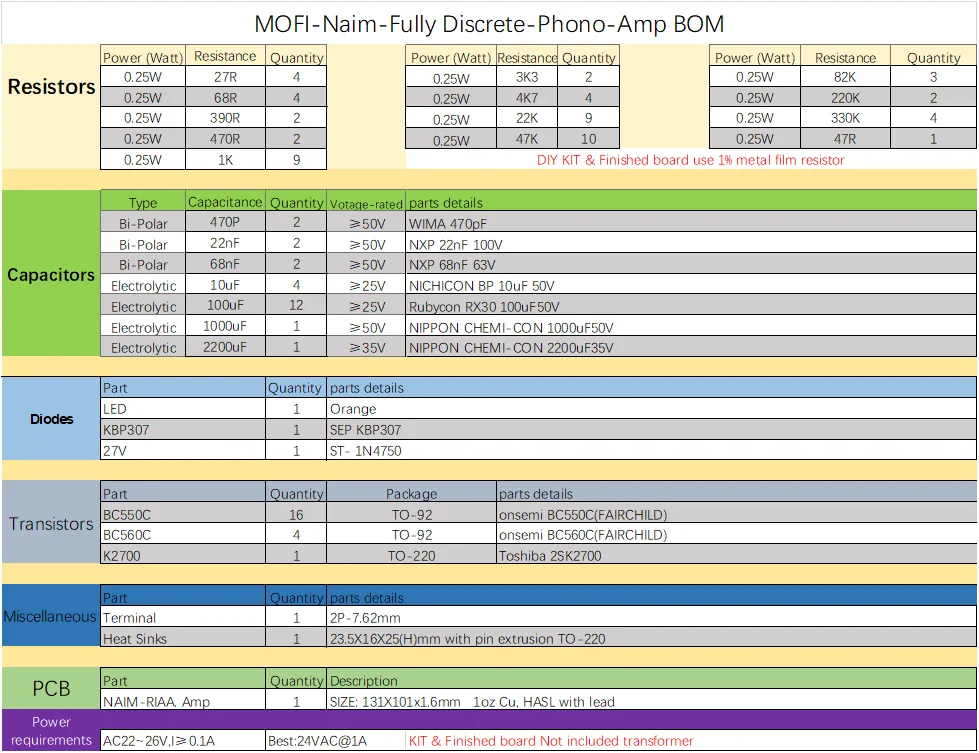

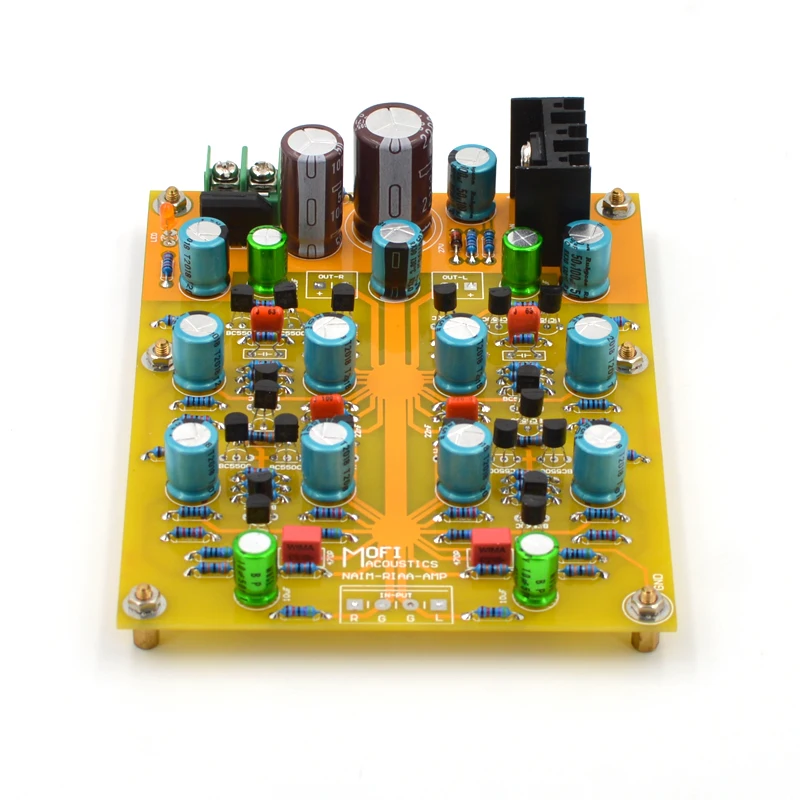

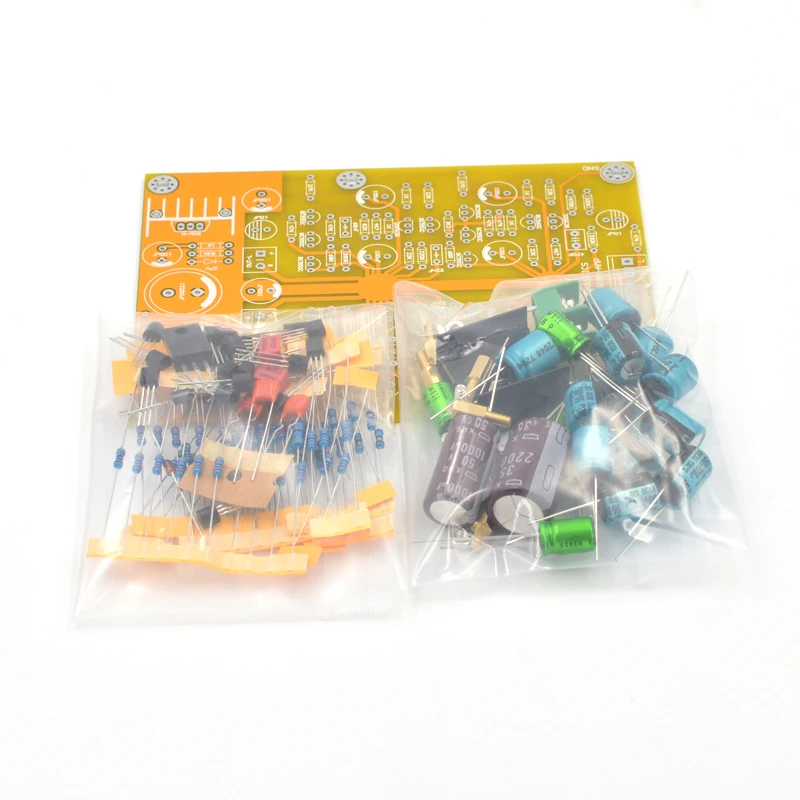

Набор для самостоятельной сборки: содержит печатную плату и необходимые компоненты на печатной плате, но не включает трансформатор мощности.Готовая плата: на основе хорошо протестированной платы в комплекте стандартной версии мы проверили напряжение всех ключевых точек и использовали генератор сигналов и осциллограф для двойной проверки аналоговой формы волны. Мы не будем использовать эту плату для прослушивания.Все готовые печатные платы тщательно спаяны вручную и полностью тестируются, поэтому цена выше и ниже производительности. Покупателям, чувствительным к цене, но у них есть возможность самостоятельно выбирать набор.

Инструкции по набору DIY

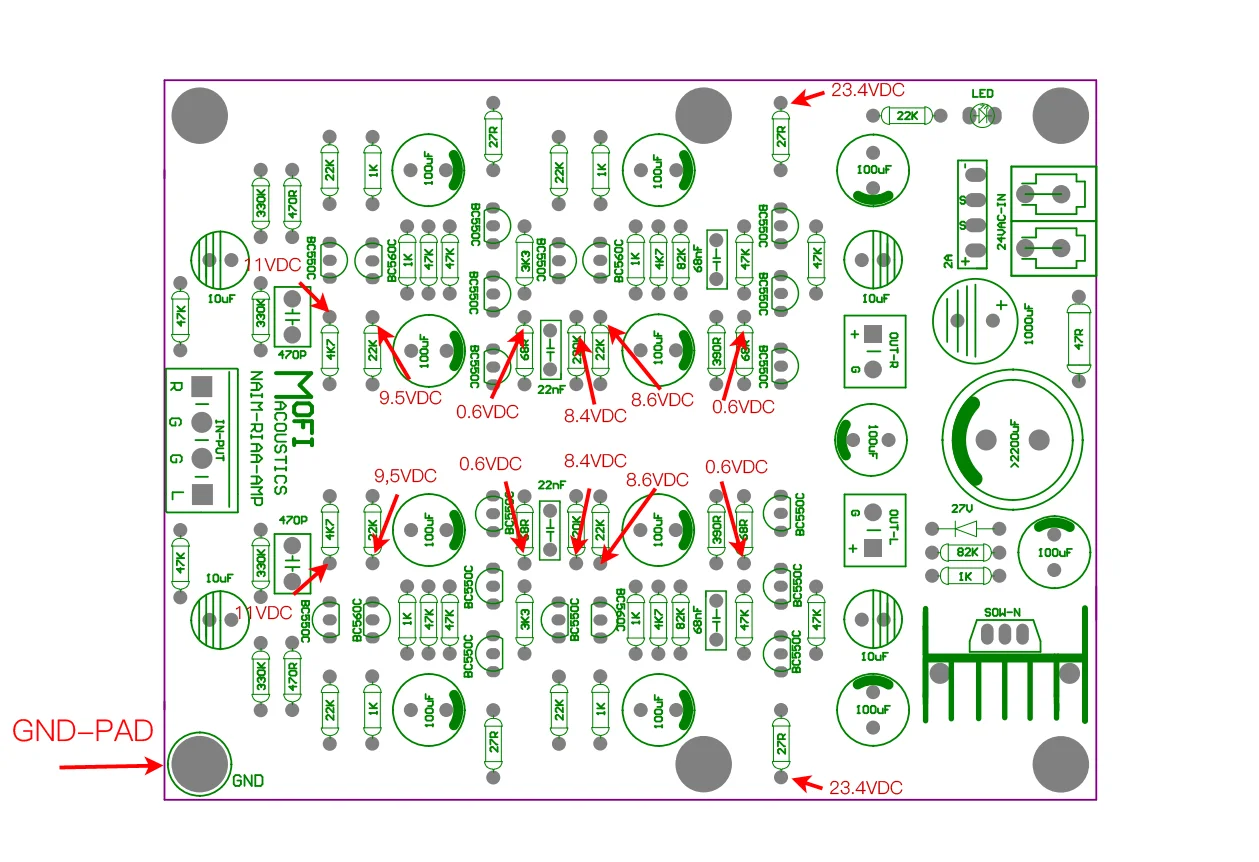

Поскольку отверстия для печатной платы покрыты сквозным покрытием, вам нужно только припаять детали снизу платы. Не сверлите и не увеличивайте отверстия, так как это может повредить сквозное покрытие.Очистите обе стороны заготовки печатной платы бумажным полотенцем и изопропиловым спиртом или средством для удаления электронного флюса, затем припаяйте компоненты к плате, начиная с деталей с самого низкого профиля.Убедитесь, что правильная деталь уходит в каждое положение на печатной плате. Измерьте каждый резистор с помощью вашего мультиметра, чтобы убедиться, что это правильное значение.Очистите остатки припоя с платы изопропиловым спиртом (или средством для удаления электронного флюса) и щеткой.Nspect все Паяные соединения тщательно, с помощью увеличительного стекла, чтобы убедиться, что нет паяных мостов или холодной пайки соединений. Используйте мультиметр в шкале Ом для проверки на короткое замыкание. Как минимум, вы должны убедиться, что V + DC не закорочены к земле или друг к другу, и что выходная площадка не закорочена к земле. Исправьте любые ошибки перед переходом к следующему этапу.
