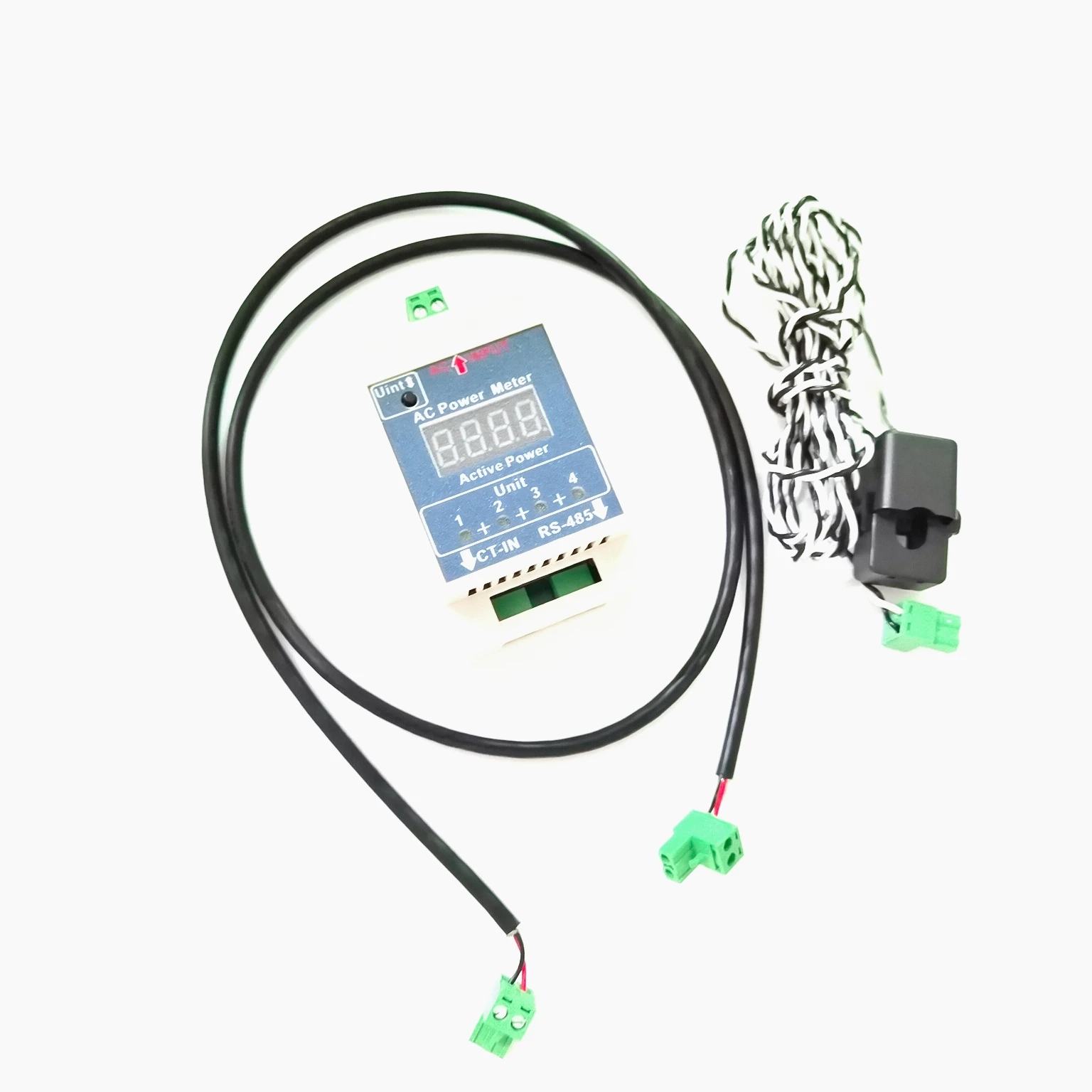

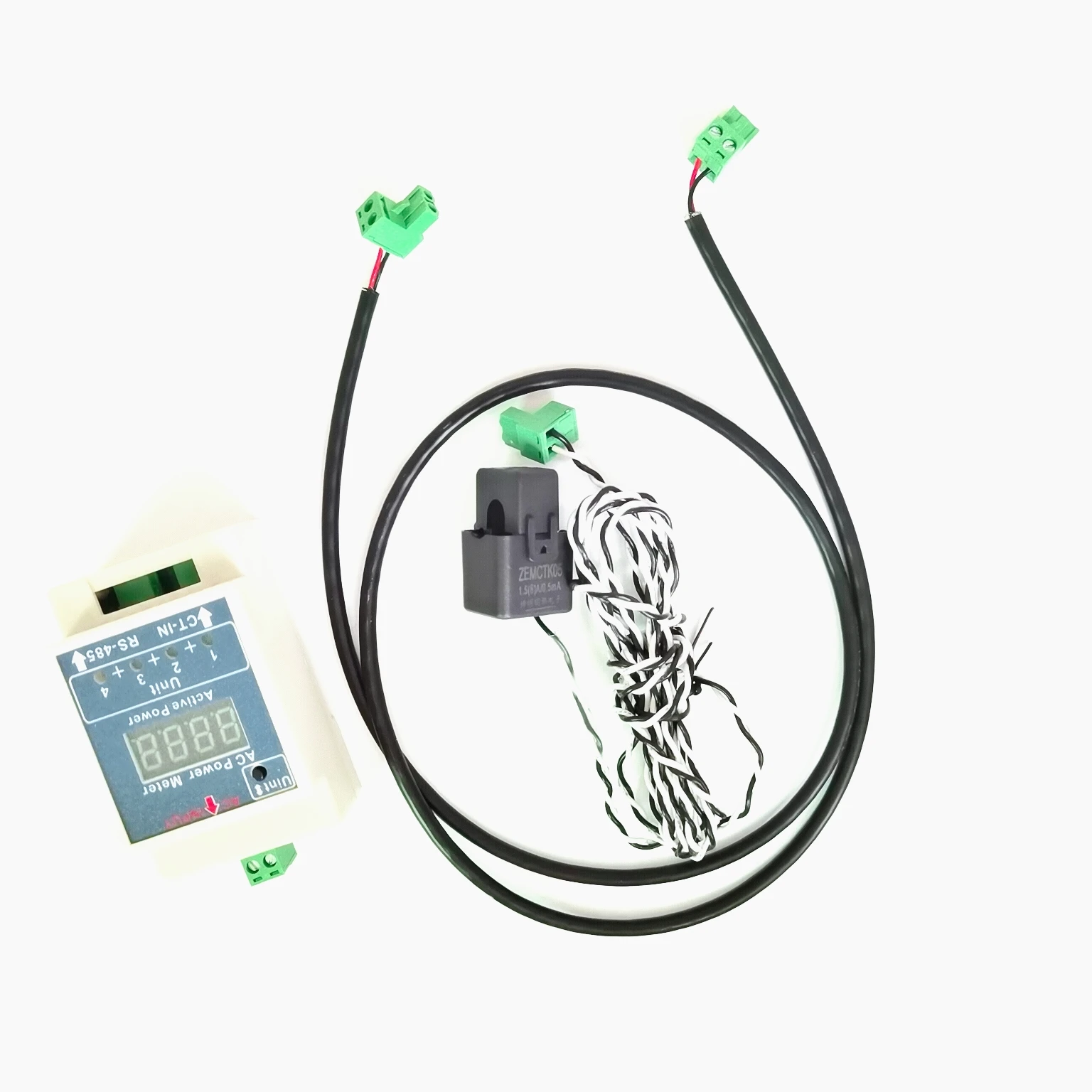

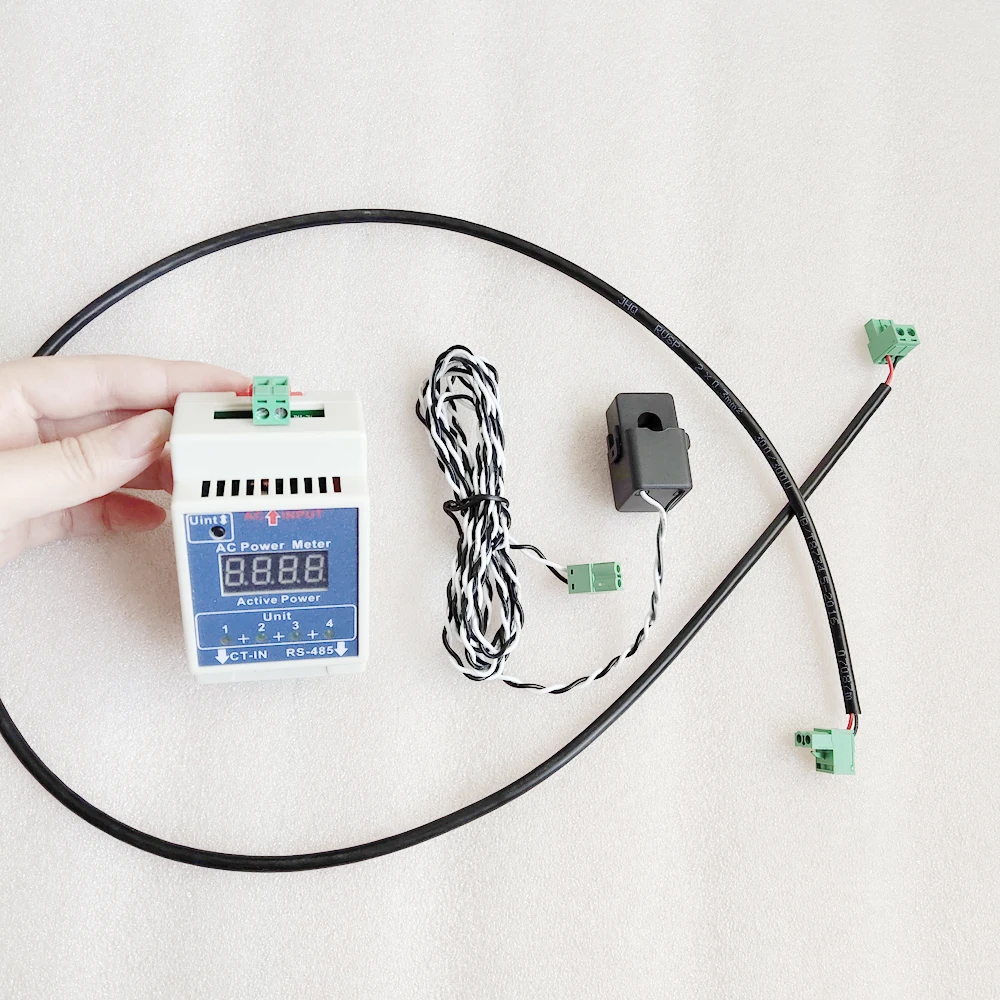

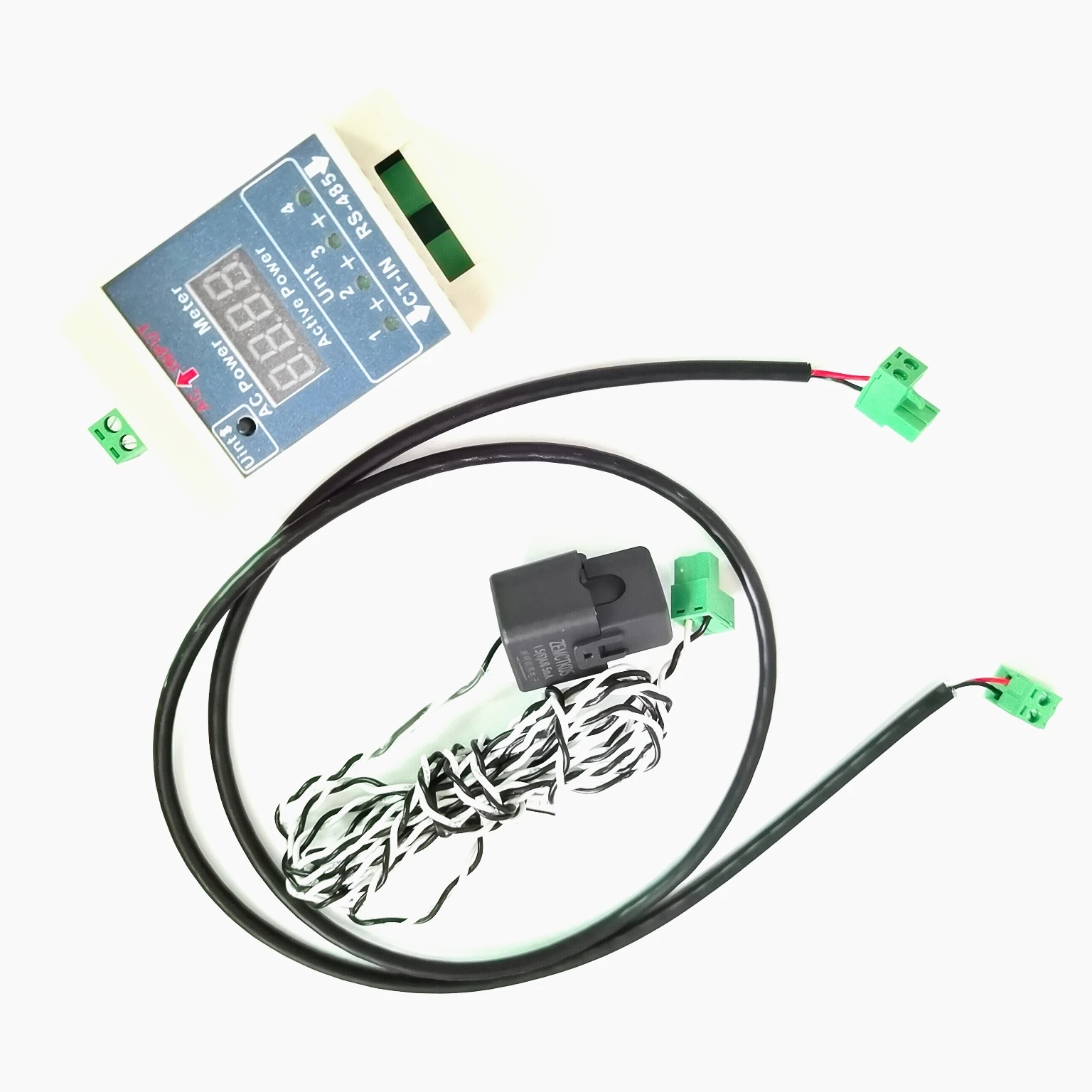

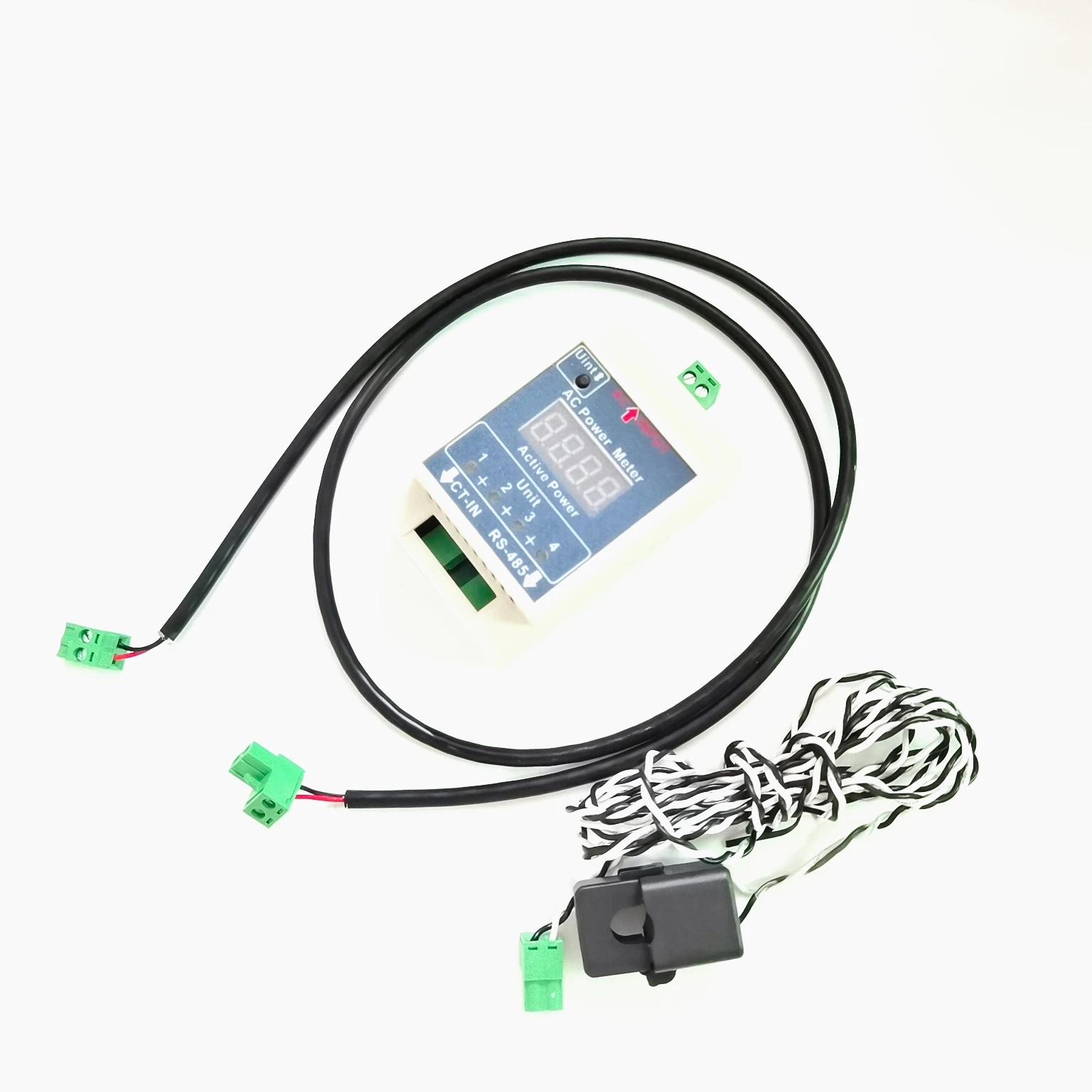

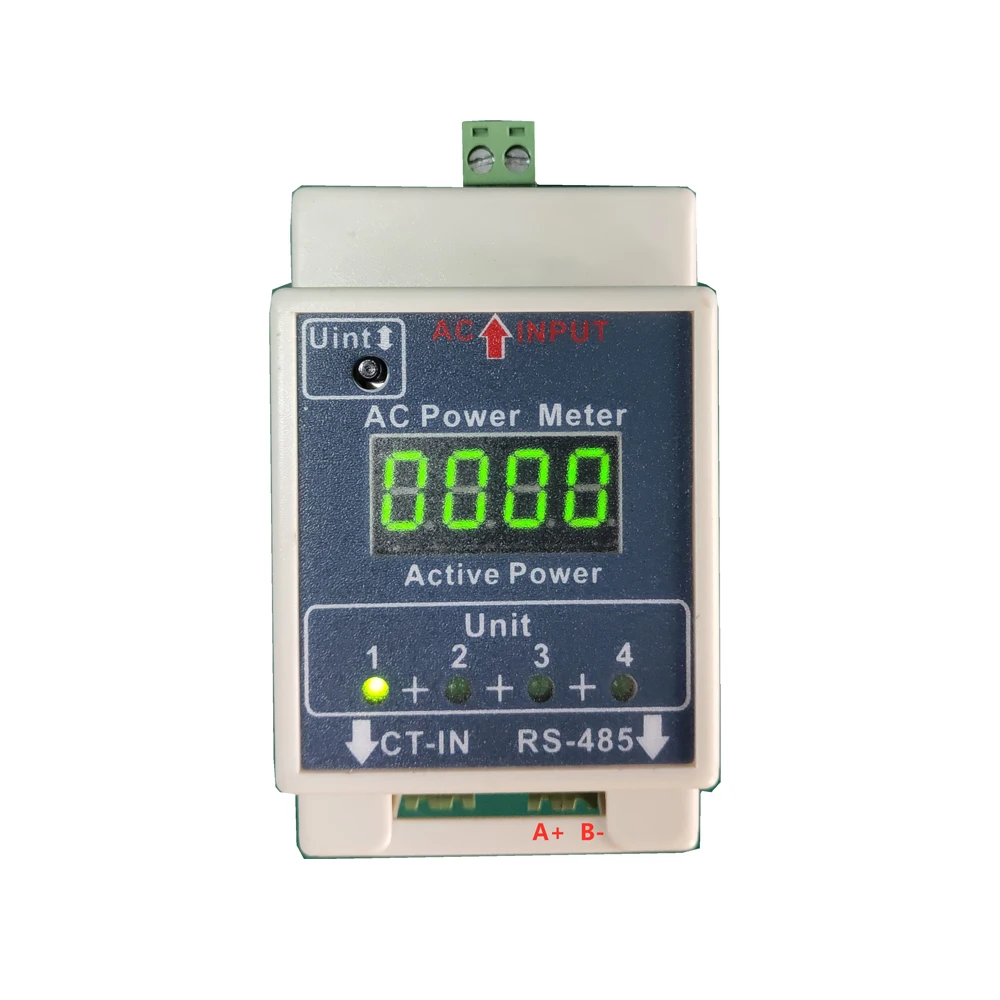

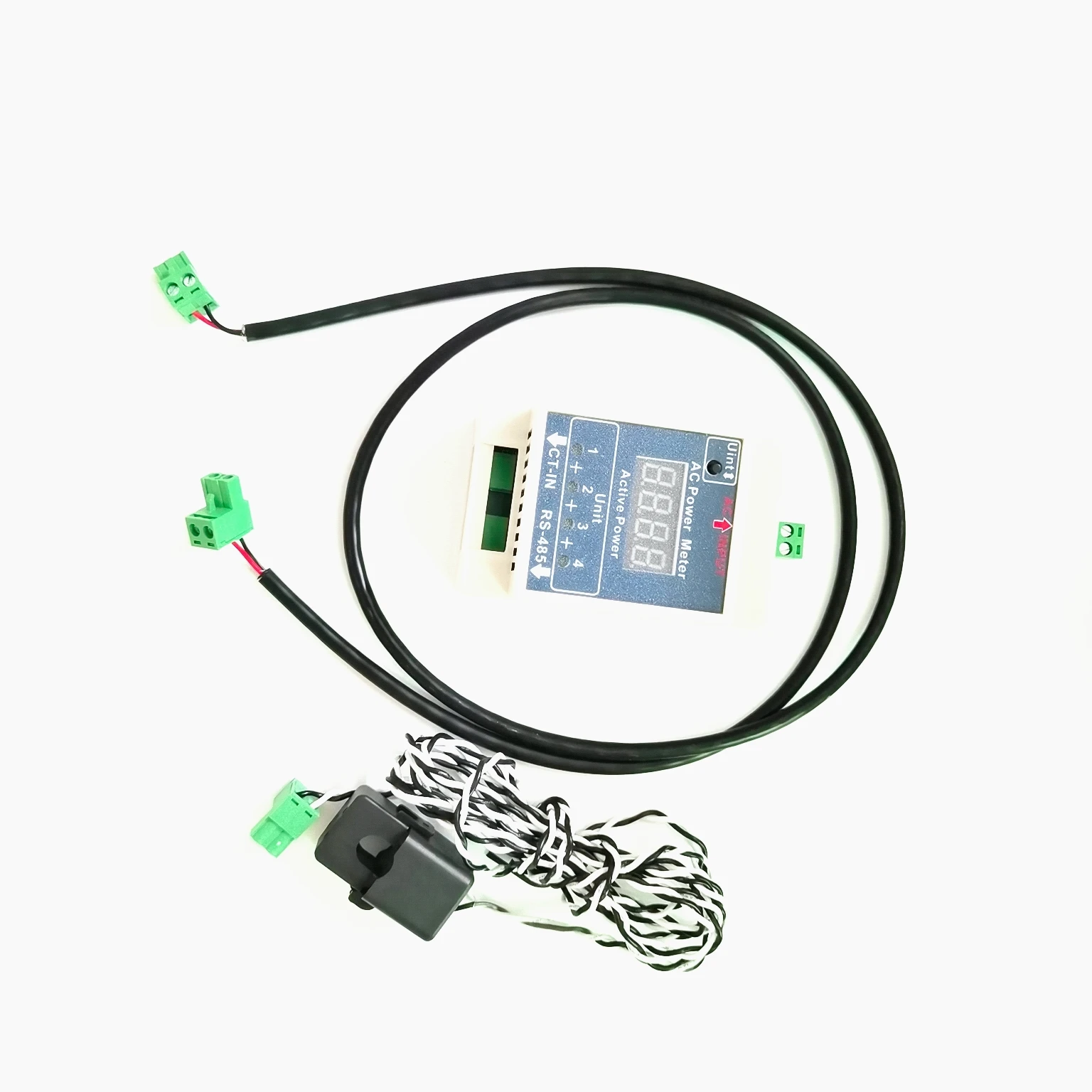

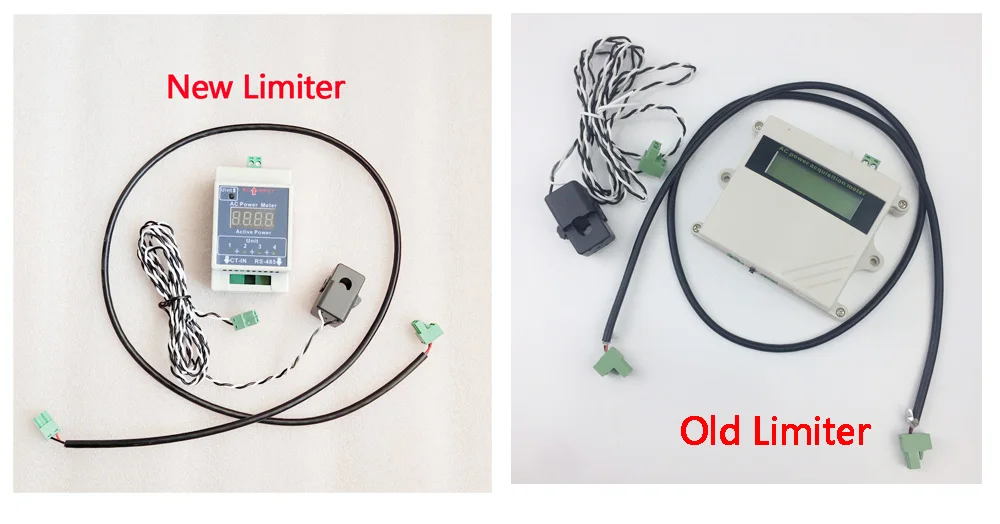

Новый Измеритель сбора энергии переменного тока с датчиком ограничения для SOYOSOURCE GTN1000 и GTN1200, сетчатые инверторы, внешний зажим-датчик

Нажмите здесь, чтобы купить полные товары.

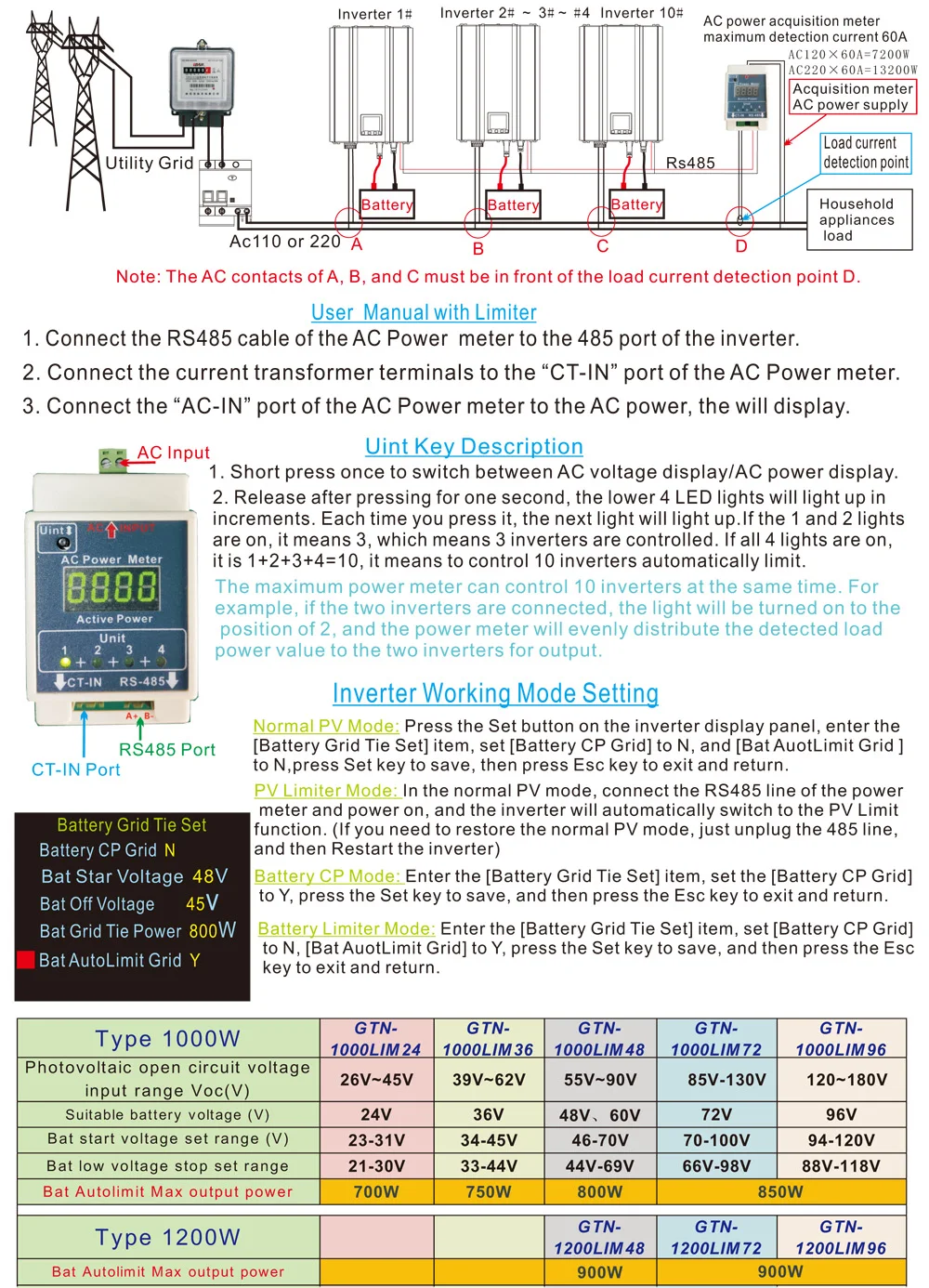

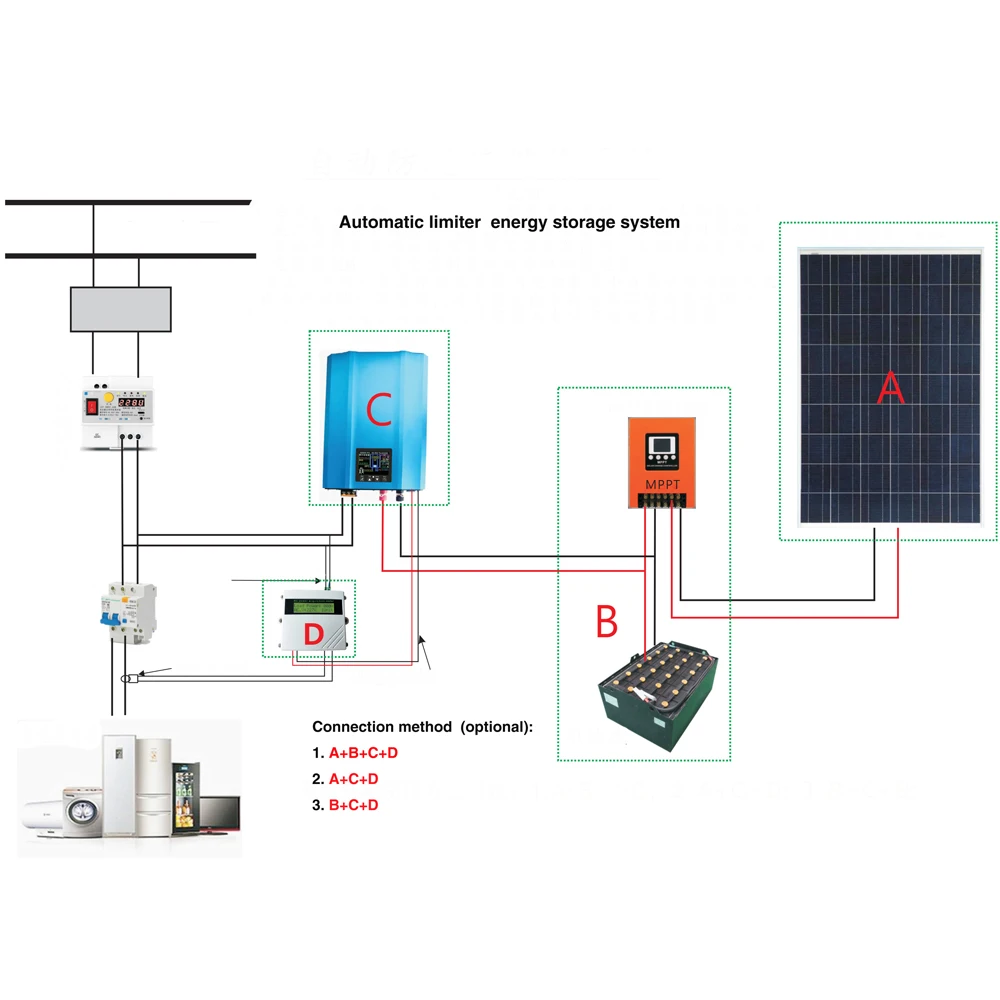

Как подключить датчик?

1. Привнесите кабель RS485 счетчика мощности переменного тока в порт 485 инвертора.

2. Подключите Соединительный терминал передаваемого датчика тока в порт коллектора "CT-IN" (no +-)

3. Подключите порт источника питания переменного тока "AC-IN" коллектора к тому же источнику питания переменного тока для нагрузки. После подключения светильник будет поднят.

4. В инверторном ЖК-дисплее введите «соединение аккумуляторной сетки», через набор {Bat AutoLimit grid}

5. Сначала Подключите инвертор к сети переменного тока, затем подключите аккумулятор, инвертор автоматически выводит ту же мощность, что и мощность, обнаруженная коллектором. Таким образом, инвертор не будет иметь избыточного электричества для отправки в сетку (т. Е. Функция автоматического ограничителя)

6. Один измерительный прибор может соединить 5 инверторов сетки
