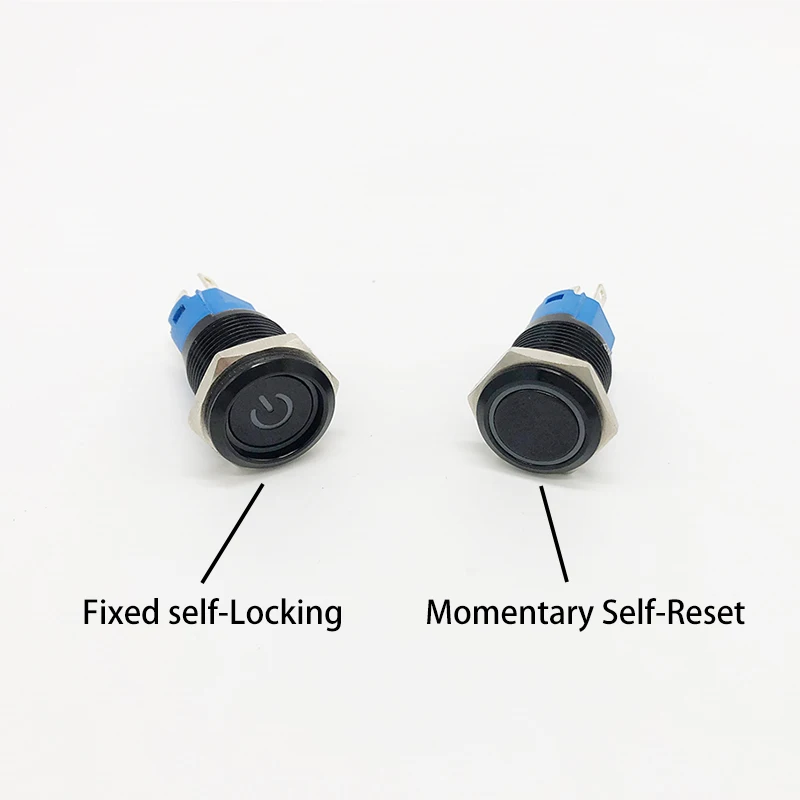

Кнопка включения и остановки питания, 12 В, 220 светодиодный
Последнее обновление: 03.03.2022
Технические характеристики

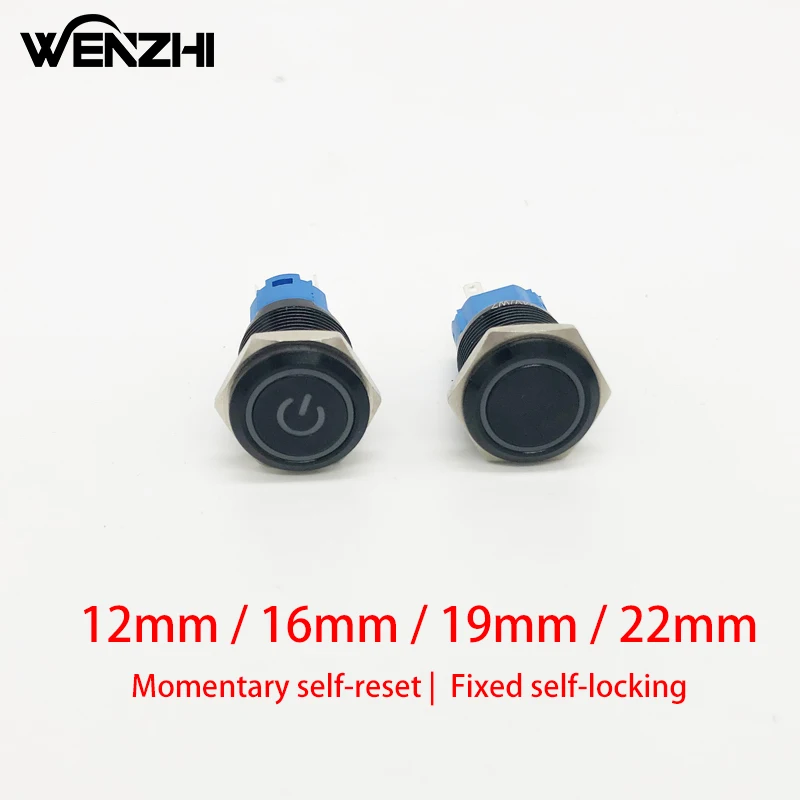

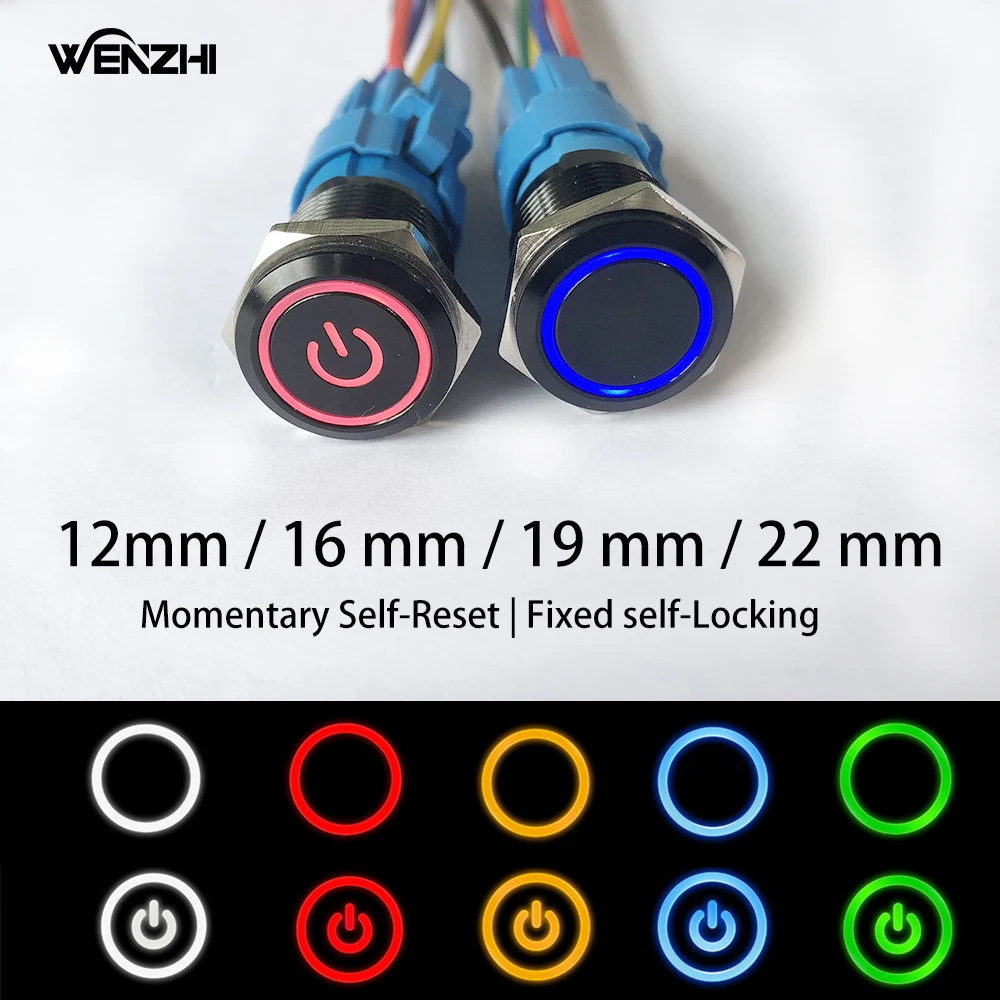

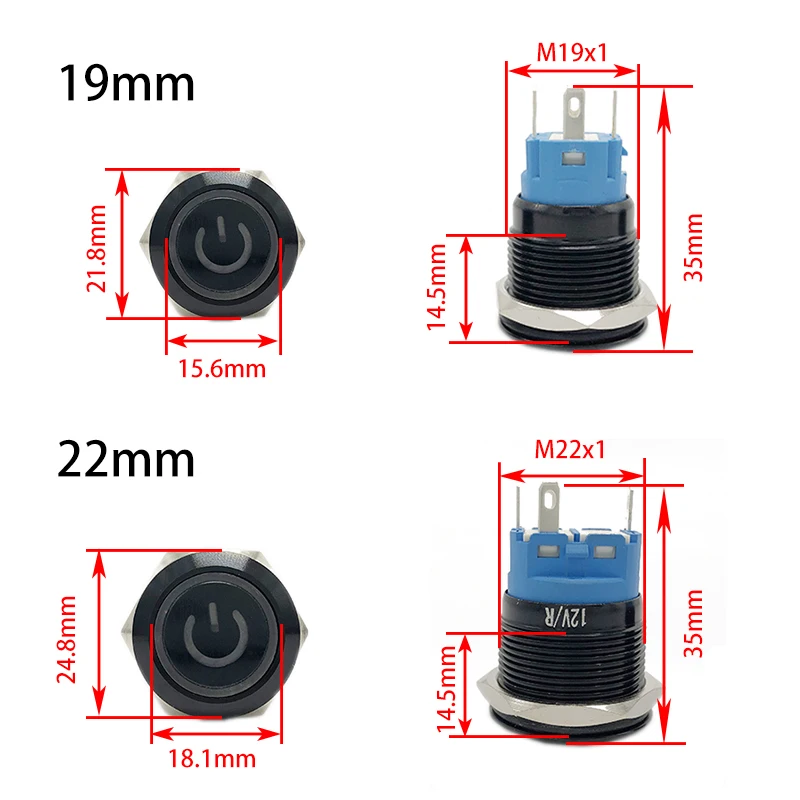

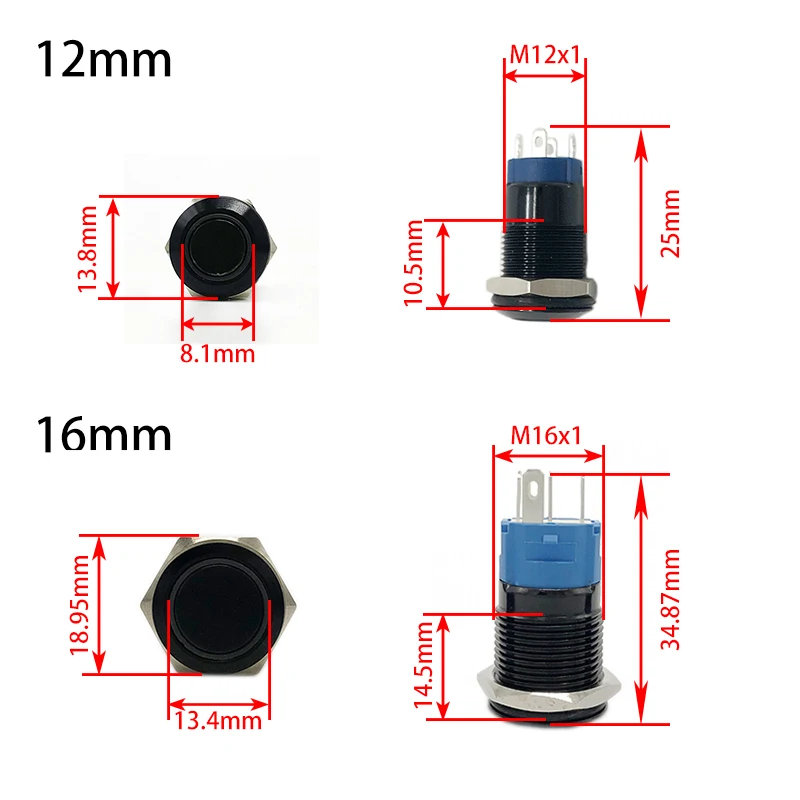

Размер: 12 мм (4Pin) 16/19/22 мм (5Pin)Номинальная мощность: 3-6 в; 12-24 В; 220 В.Свяжитесь с продавцом для изготовления на заказ.
Примечания:
1. Что означает сигнал "NC" и "NO"?"А" "+": положительный полюс светодиода"Светодиодный" - ": отрицательный полюс светодиодный«NC»: нормальное закрытие«Нет»: нормальный открытый«С»: общее2. Как подключиться?1. Подключите «нет» и «С»: цепь всегда открыта, если не нажать кнопку.2. Подключите «NC» и «C»: цепь всегда закрывается, если не нажать кнопку.3. Получу ли я уплотнительное кольцо для каждой кнопки?Да, на каждой кнопке есть свободная печать rin
Схема подключения 12 мм 1:
Светодиодные фонари всегда включены
Схема подключения 12 мм 2:
Кнопка нажимается и загорается светодиодный
Диаграмма проводки 16/19/22 мм 1:
Светильник: не работаетПереключатель: открытПри нажатии кнопки светильник работает и переключатель: закрыт.
Диаграмма проводки 16/19/22 мм 2:
Светильник: рабочийПереключатель: открытПри нажатии кнопки светильник работает и переключатель: закрыт.
Диаграмма проводки 16/19/22 мм 3:
Светильник: рабочийПереключатель: закрытыйКогда вы нажмете кнопку светильник не работает и переключатель: открыт.
Диаграмма проводки 16/19/22 мм 4:
Светильник: рабочийПереключатель: закрытыйКогда вы нажмете кнопку светильник работает и переключается: открыт.
