Последнее обновление: 29.05.2022
Драйвер
Двигатель
Удерживающий крутящий момент
Ссылка
Nema 17-42 мм
HB808C
42HB250-40B
0.4нм
Ссылка
HB808C
42HB250-48B
0,5 нм
Ссылка
HB808C
42HB250-60B
0,68 нм
Ссылка
Nema 23-57 мм
HB808C
57HB250-54B
1,5 Нм
Ссылка
HB808C
57HB250-80B
2.2Nm
Ссылка
HB808C
57HB250-100B
3 Нм
Ссылка
HB808C
57HB250-112B
Нм
Ссылка
Nema 24-60 мм
HB808C
60HB250-78B
3 Нм
Ссылка
HB808C
60HB250-84B
3,5 нм
Ссылка
HB860H
60HB250-112B
4 нм
Ссылка
Nema 34-86 мм
HB860H
86HB250-80B
4.5нм
Ссылка
HB860H
86HB250-118D
8.5нм
Ссылка
HB860H
86HB250-156B
12.5нм
Ссылка
Nema 24-60 мм
HB860MB
60HB250-112B
4 нм
Ссылка
Nema 34-86 мм
HB860MB
86HB250-80B
4.5нм
Ссылка
HB860MB
86HB250-118D
8.5нм
Ссылка
HB860MB
86HB250-156B
12.5нм
Ссылка
Упаковочный лист:
1 шт. 2 Фаза замкнутый контур шаговый двигатель
1 шт.Шаговый Драйвер замкнутой петли (длина кабеля 3 м)
Особенности:
Спецификация драйвера

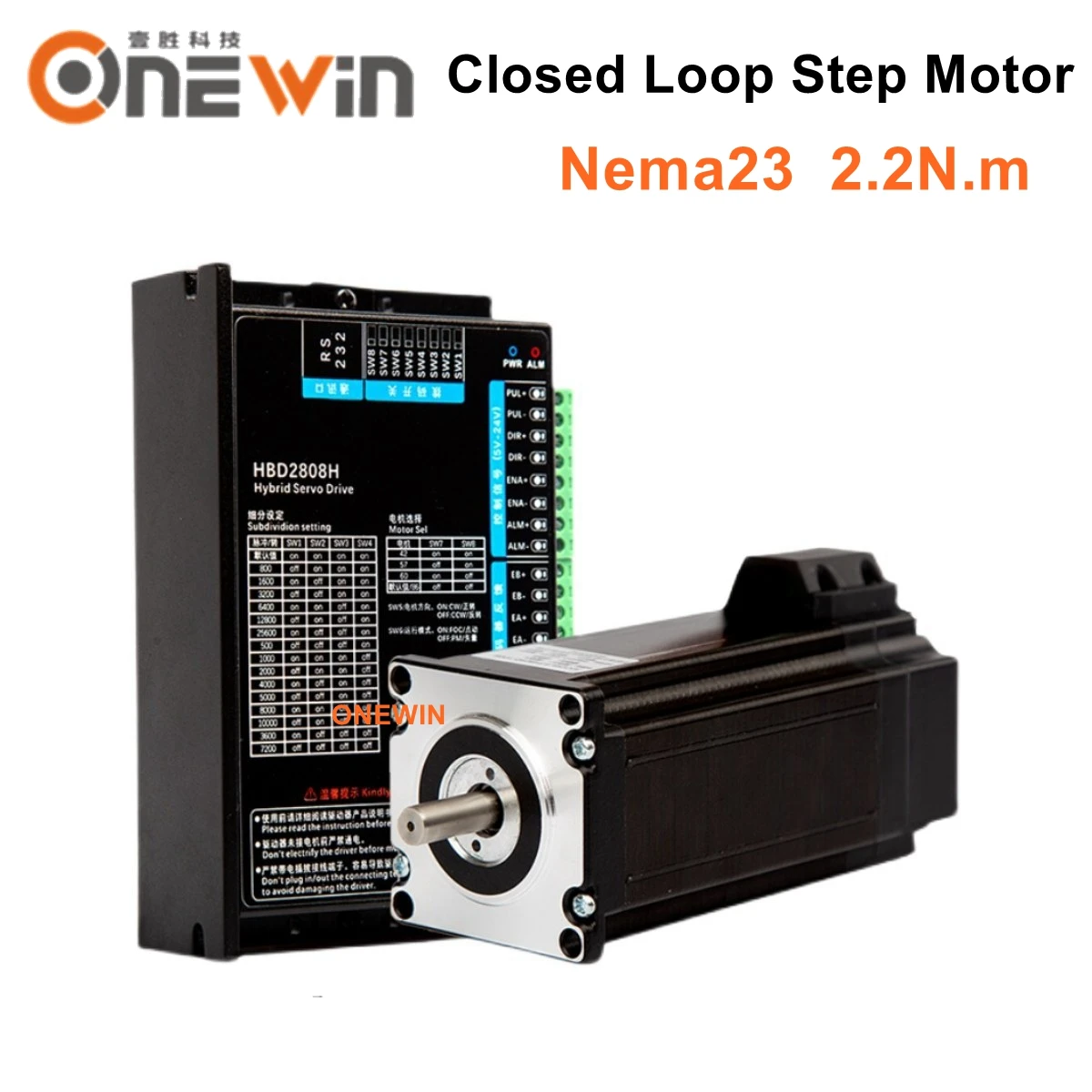

Модель: HBD2808H
Тип: шаговый привод с замкнутым циклом DSP
Максимальный пиковый ток: 13A
Частота импульсного отклика: 200 кГц
Микрошаговый драйвер: 200 ~ 25600ppr
Входное напряжение: 24-80VDC
Защитная функция: Перенапряжение, перегрузки по току, ошибка отслеживания, защита
Вход сигнала: Поддержка режимов PUL/DIR и CW/CCW (разница)
Совместимость: 4,5 ~ 28V сигнал (не нужен резистор)

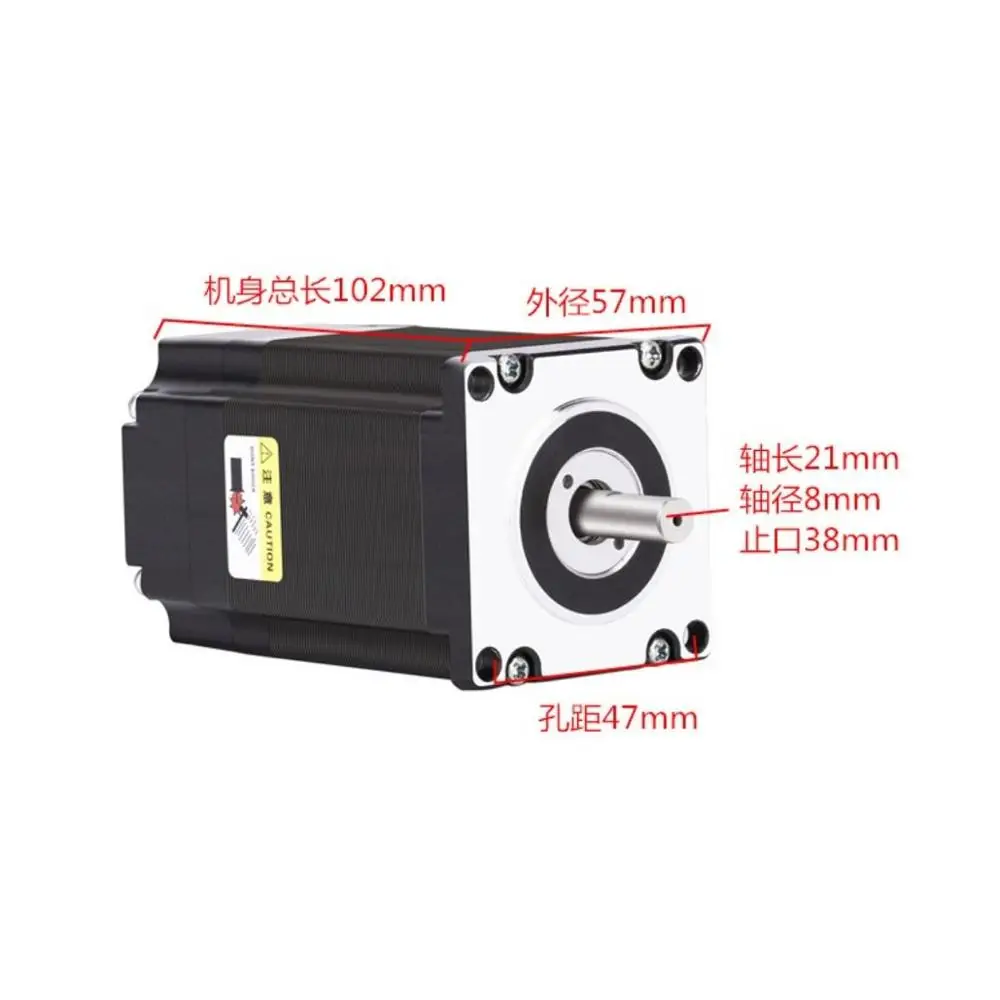

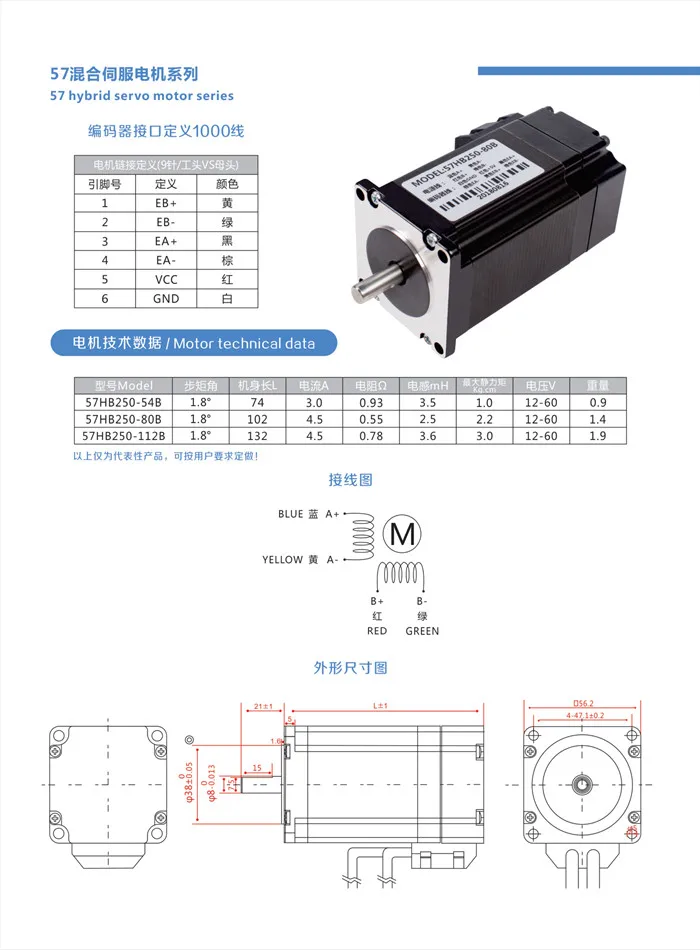

Спецификация мотора:
Фланец: NEMA23 57 мм
Угол поворота: 1,8 градусов
Фаза: 2ph
Удерживающий крутящий момент: 2,2 нм
Длина мотора: 102 мм
Номинальная скорость: 1000 об/мин
Кодировщик: 1000 линия
Сопротивление: 0,55 Ом
Индуктивность: 2.5mH
Класс изоляции: B
