MOFI-AN.L2-Phono усилитель (мм) PCB RIAA

Добро пожаловать в магазин MOFI-Acoustics. Для того, чтобы обеспечить лучший опыт покупок, позвольте мне уточнить эту информацию, чтобы избежать ненужной неудобства: 1. Все товары в магазине не включены: таможенные пошлины, таможенные сборы и налоги. Без специальных требований, мы объявим их в соответствии с ценой продукта. 2. Мы надеемся, что вы сможете понять соответствующую налоговую политику вашей местной таможни. Мы не принимаем ваш отказ от товаров из-за проблем с таможенным налогом; (в некоторых странах платформа имеет возможность предварительного сбора тарифов) 3. Чтобы не повлиять на получение товаров, после покупки товаров, пожалуйста, обратите больше внимания на информацию, такую как электронные письма, сообщения на платформе и т. д. Если есть какая-либо информация о неясном адресе или изменении логистической политики, мы сообщим вам как можно скорее, И с нетерпением ждем вашего ответа.

Проект печатной платы

ПХД, продаваемые в магазине, не содержат каких-либо компонентов, и вы должны подготовить их самостоятельно. 2. Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования. 3. Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно. 4. Мы не предоставляем информацию, кроме страницы введения продукта.

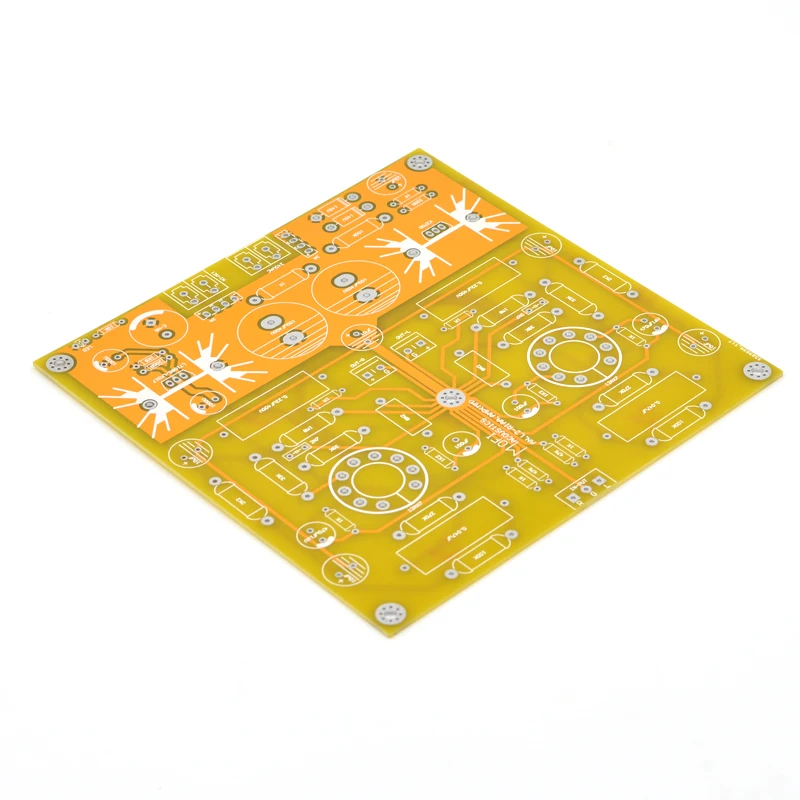

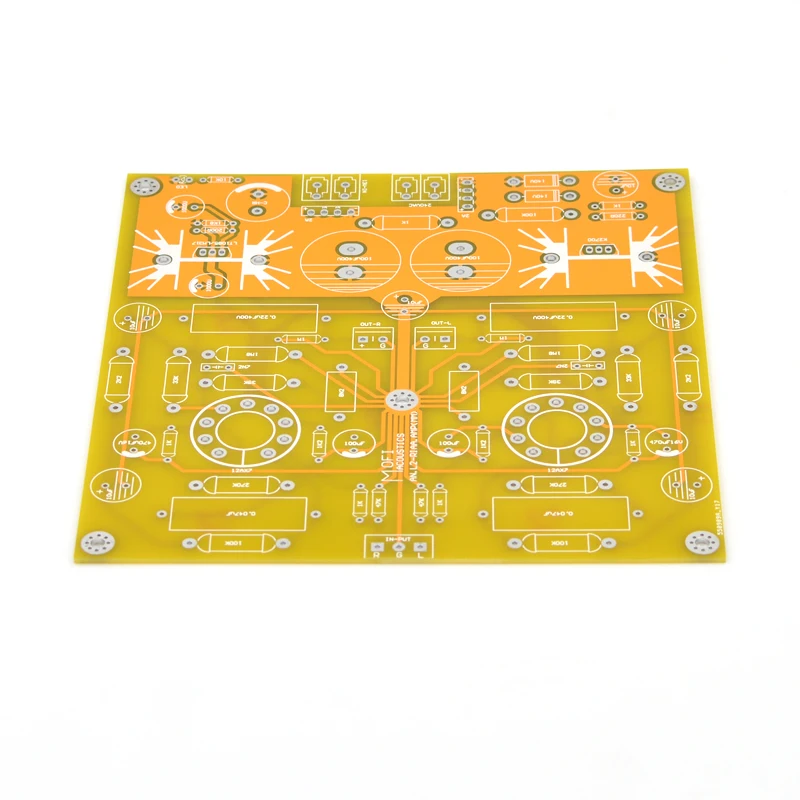

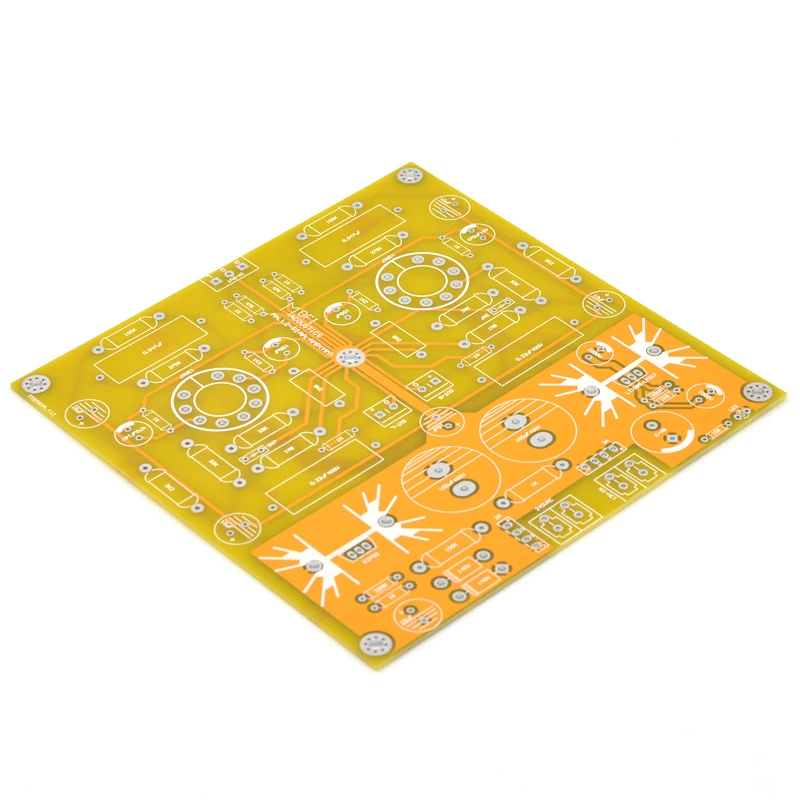

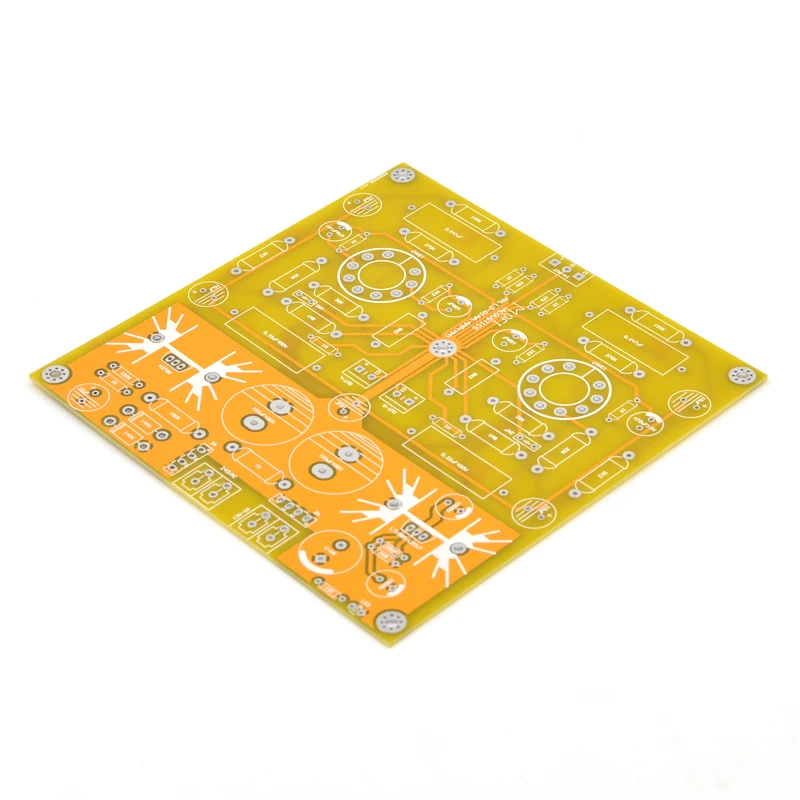

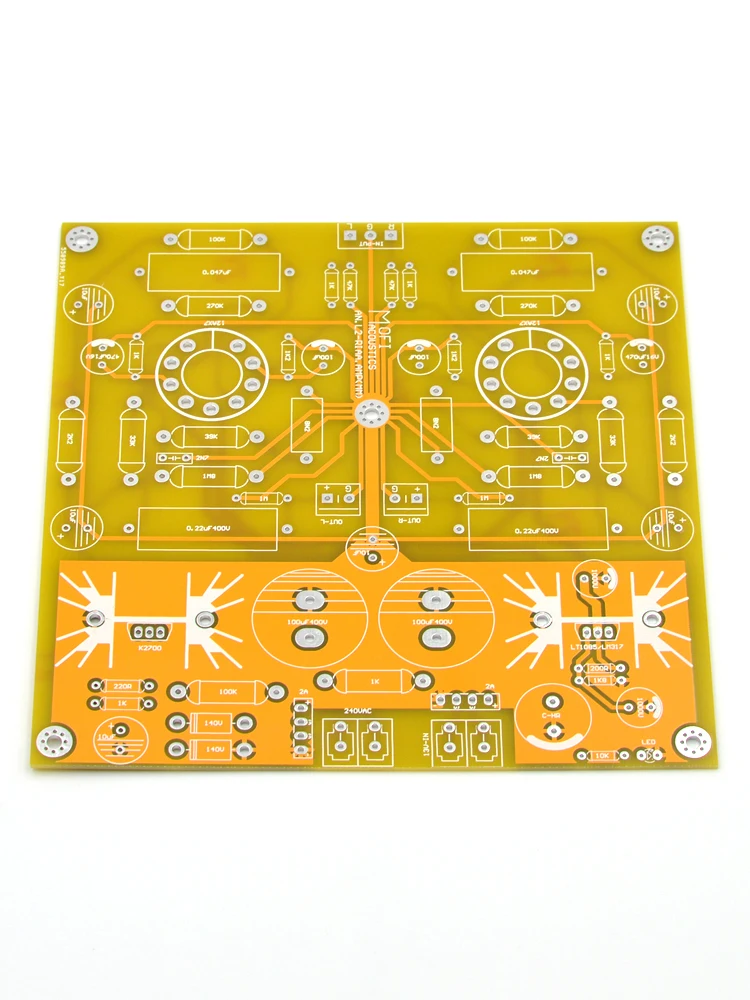

MOFI-AN.L2-Phono усилитель (мм) DIY проект (PCB)

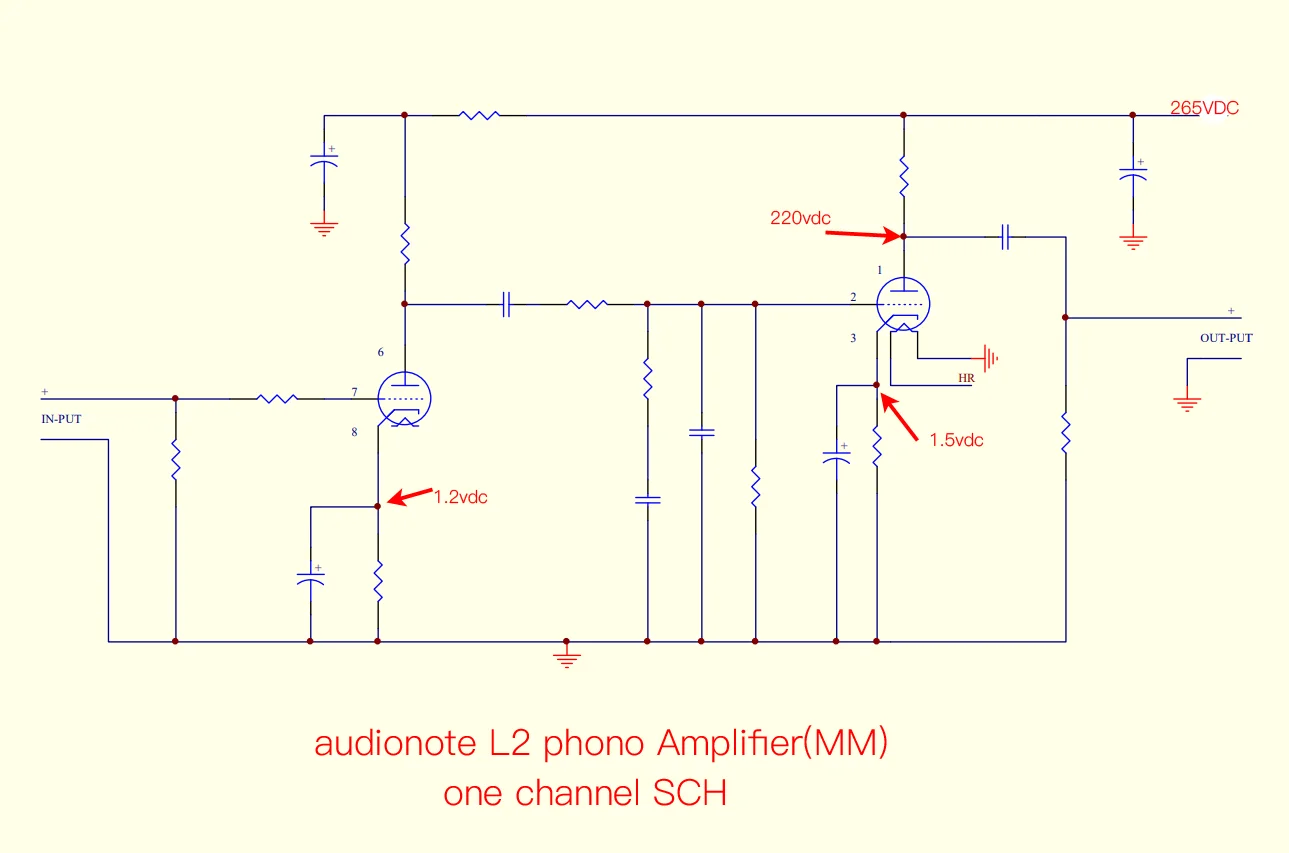

-Краткое описание MOFI-AN.L2-Phono ампер (мм), он основан на основной цепи phono усилителя EAR834. -Основные технические характеристики По сравнению с обычным воспроизведением AN.L2, мы улучшили: 1) Высокое Напряжение: двухступенчатый понижающий Регулятор Фильтра, два фильтром нижних частот (с угловой частотой 1,6 Гц и 16 Гц) Предотвращает мощность шум оказались в усилитель. Обеспечить более чистый источник питания (близко к батарее). 2) высоковольтный источник питания использует MOSFET в качестве проходных транзисторов, которые имеют ощущение звуковых характеристик трубки, но отвергают выпрямление и регулирование шума. 3) функция мягкого пуска высокого напряжения включает в себя, что займет около 5 секунд, чтобы достичь разработанного напряжения, защищающего трубку от любого удара напряжения. 4)、 высокого напряжения мягкого старта со особенность для вакуум-нагреватель включен, который займет около 5 секунд, чтобы добраться до предназначен напряжения (12,6 v) защита трубки от любого удара напряжения и продления срока службы. 5) Все-в-одном дизайн, одноточечное заземление, сопротивление заземления близко к значению сопротивления 0,02 Ом, низкая noisedesign. 6) PCB небольшой с двухсторонним smt. 7) независимые трубки для левого и правого каналов, чтобы избежать двух каналов связи сигнала, дополнительно улучшает разделение и уменьшает перекрестный стебель. 8) Зеркальный HR-pin, пожалуйста, заменяйте трубки двух каналов каждые 6 месяцев, чтобы избежать намагничивания и продлить срок службы трубки. Экономит ваши деньги ..

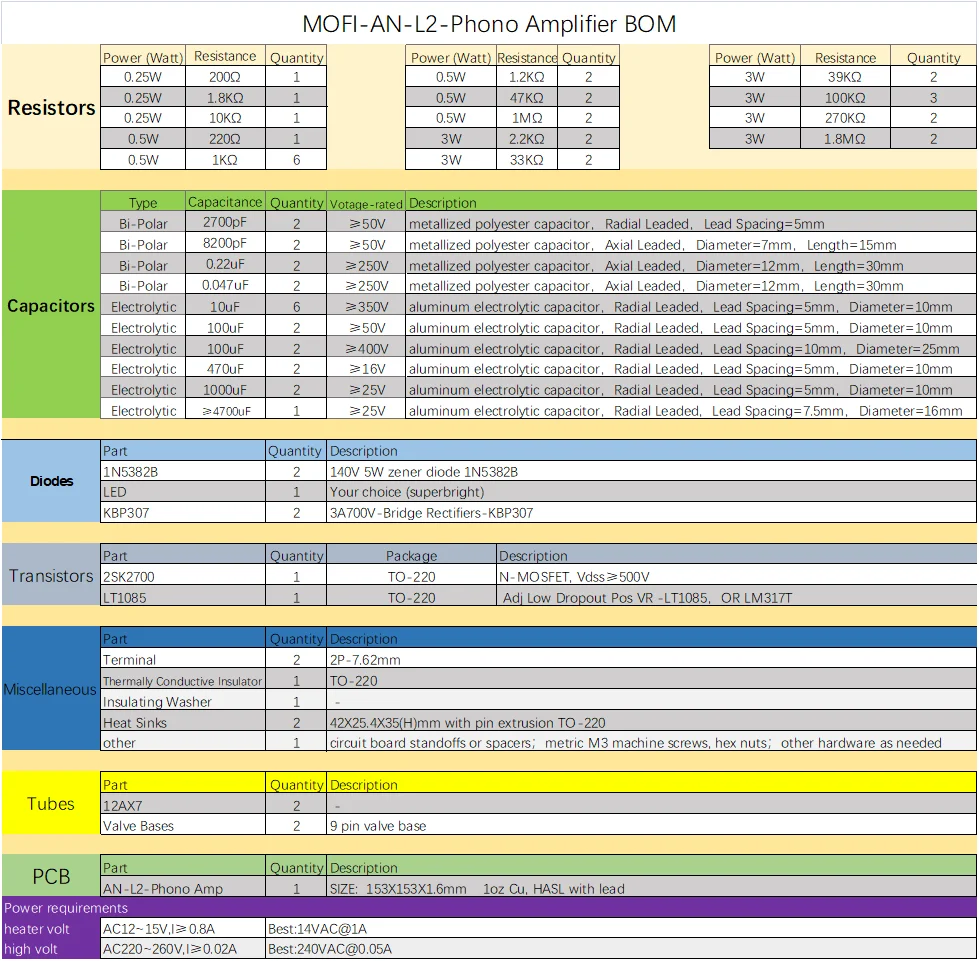

Инструкции

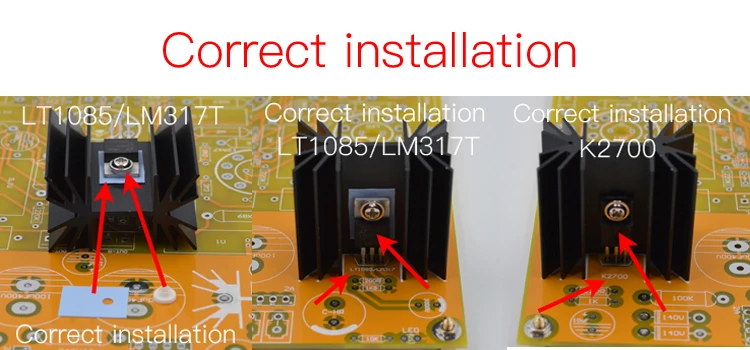

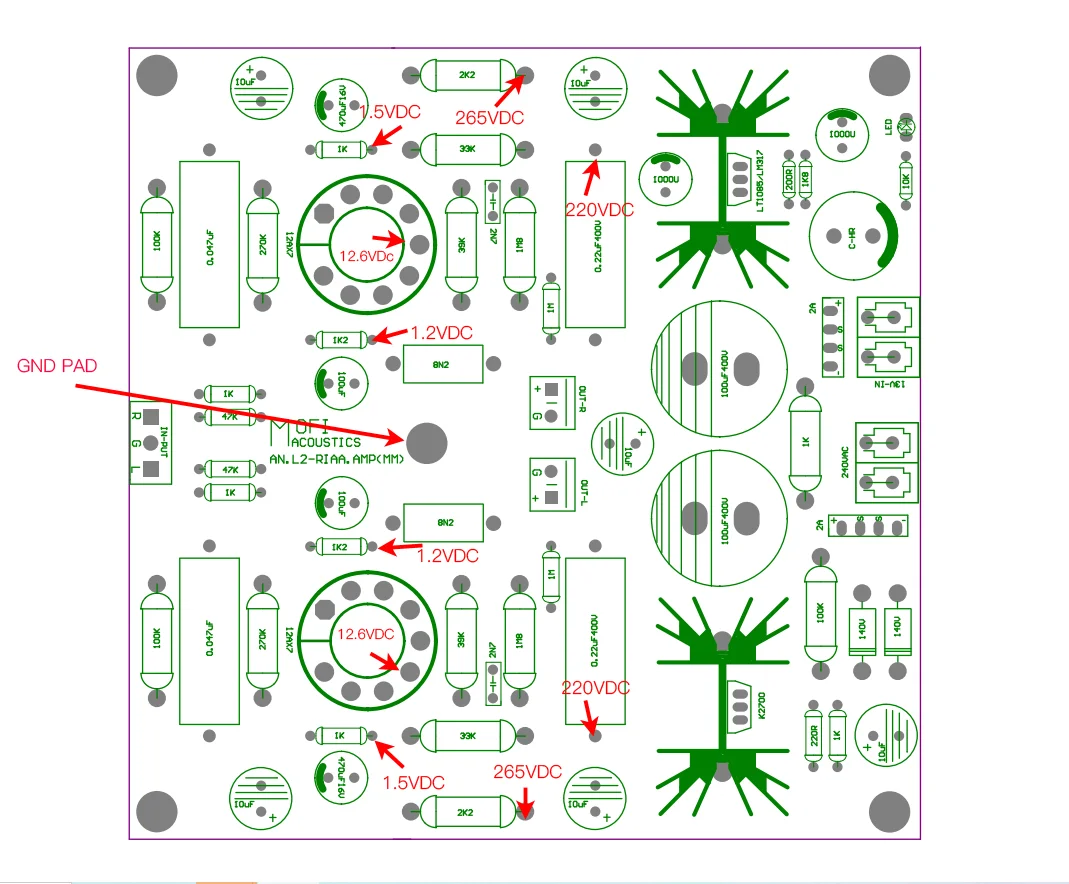

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие. Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей. Это означает резисторы и Диод Зенера. Затем припайте небольшие конденсаторы, небольшие Транзисторы, а затем большие конденсаторы. Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение. Обратите внимание на полярность электролитических конденсаторов, диодов, транзисторов, а также ориентацию. Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти. Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Поскольку каждая Монтажная вкладка LT1085/LM317T's подключена к pin2, она будет выдерживать напряжение в режиме реального времени и не должна быть короткой к шасси, земле или другим частям цепи. K2700 подвержен повреждению электростатического разряда, когда вы их обрабатываете, Поэтому держите их контакты подключены к антистатической пены во время работы с ними, пока вы не будете готовы припаять их к доске. Установите радиаторы предварительно установленные с помощью K2700 в сторону на данный момент.
