Kakute F7 V1.5

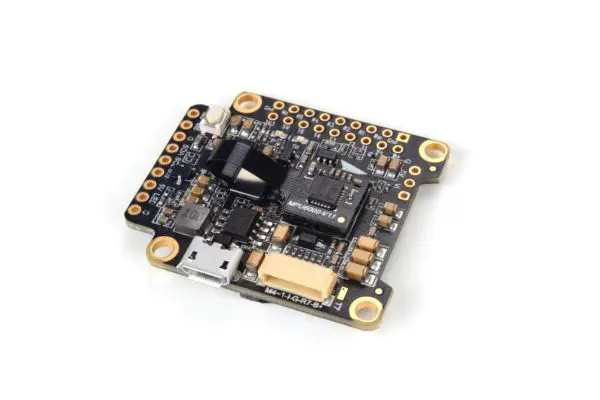

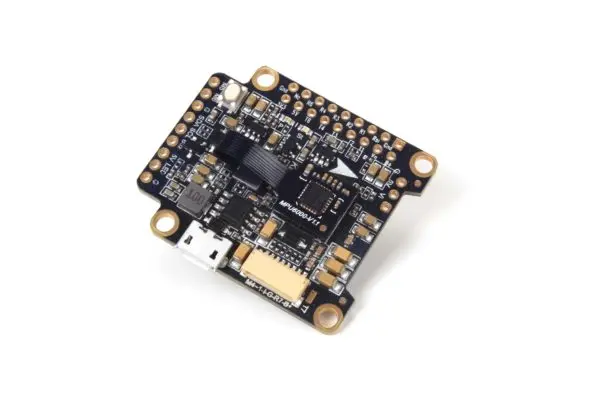

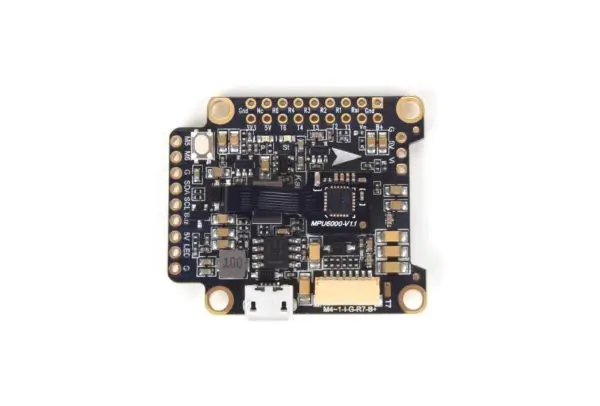

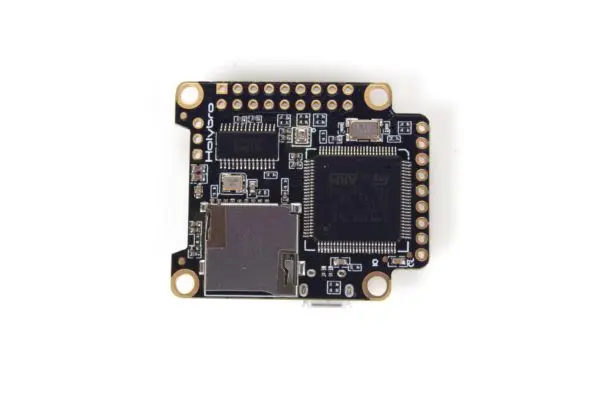

Контроллер полета Holybro Kakute F7 позволяет легко построить мультиротор. Он интегрирует Контроллер полета (FC) и экранный дисплей (OSD) в один. Компоновка Kakute F7 позволяет легко проводить другие компоненты мультиротора, сохраняя строение аккуратным и аккуратным.
IMU обновлен до MPU6000, переработан и более надежный демпфирующий механизм
Особенности
Поддержка Betaflight.
Betaflight OSD. Меняйте ПИДы, настраивайте общие параметры конфигурации, а также меняйте канал видеопередатчика и уровень мощности, используя свои палочки и очки передатчика.
Встроенное мягкое крепление. Чип IMU («gyro») на этой плате установлен на виброизолирующей пене. Это означает, что нет необходимости в мягком креплении самой платы.
Высокая производительность/низкий уровень шума/Высокая чувствительность IMU. MPU6000 с 6-осевым гироскопом и акселерометром.
Готов к автономному полету: Встроенный барометр BMP280 и SCL/SDA колодки для использования с внешними GPS/магнитометром.
Специальная Кнопка загрузчика для легкой прошивки.
Низкопрофильная конструкция влезает даже в очень компактные рамки.
Входное напряжение 7 в до 42 В. Питание платы непосредственно от летного пакета, до 6S (только на “B +” pad).
Автоматический контроль уровня напряжения. Нет необходимости запускать отдельный провод vBat для контроля напряжения; Kakute F7 контролирует напряжение непосредственно от источника питания.
Фильтруемое выходное напряжение для чистого и безшумного видео. Встроенные регуляторы выдают 5 В на 2 А и 3,3 В на 200 мА для питания таких периферийных устройств, как приемник, видеопередатчик, FPV камера или светодиодная лента.
Поддержка BLHeli сквозной для легкого обновления и настройки ESC.
Технические характеристики
MCU: STM32F745 32-битный процессор
IMU: MPU6000 (SPI)
Барометр: BMP280
Датчик тока: приблизительно 130 Ампер максимальное измеряемое значение
Драйвер USB VCP (все UARTs можно использовать одновременно; USB не занимает UART)
6 аппаратных UARTS (UART1,2,3,4,6,7)
Все UARTS поддерживают аппаратную инверсии. SBUS, SmartPort и другие перевернутые протоколы работают на любом UART без “uninvert hack”.
Поддерживает только последовательные приемники (SBUS, iBus, Spektrum, Crossfire). PPM и PWM приемники не поддерживаются.
Tf-карта для регистрации Blackbox
Размеры: 35x41x7 мм (включает вспененную гироскопическую доску в высоту)
Монтажные отверстия: стандартные 30,5 мм от квадрата до центра отверстий
Вес: 8 г
Пакет включает в себя:
FC доска * 1
Пена * 1
JST SH 8pin 150 мм кабель * 1
