Точный осциллятор OCXO с постоянной температурой

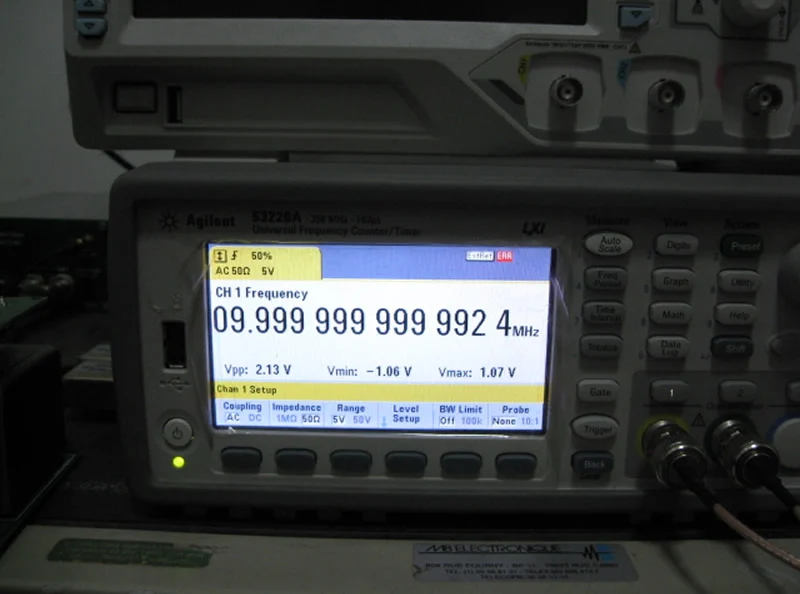

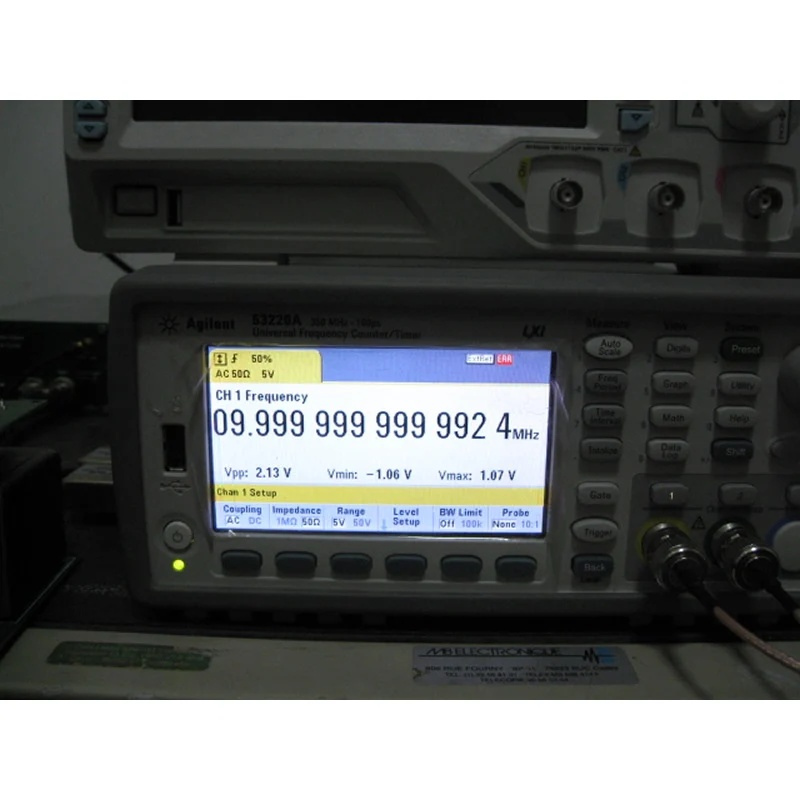

После 10 дней включения и старения, Заводская точность отрегулирована до ± 1 МГц = 0,0001ppm. Калибровочный метр Agilent 53220A, и эталонным стандартом являются атомные часы, откалиброванные GPSDO.

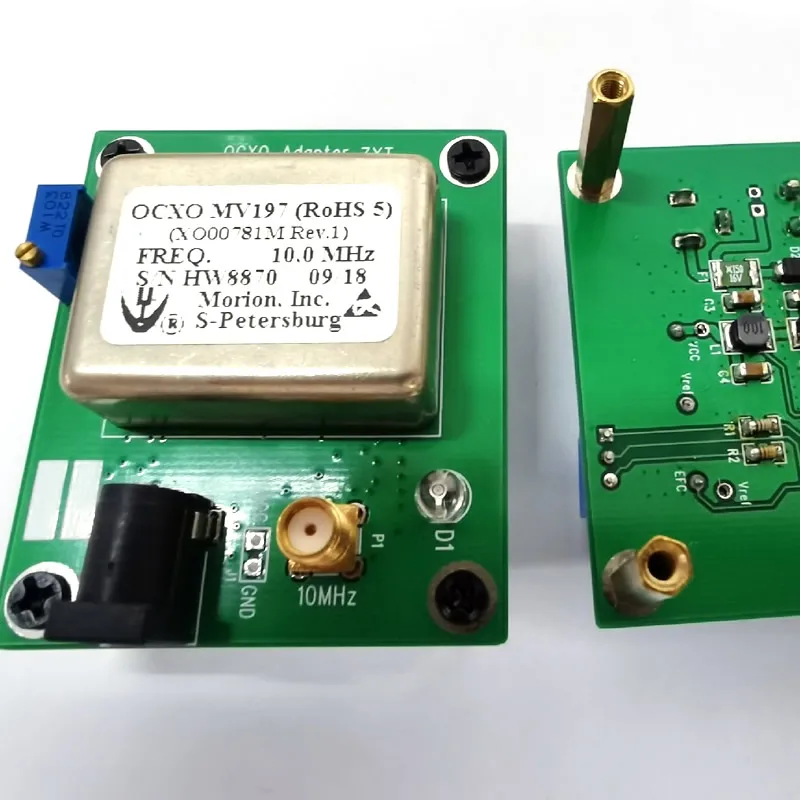

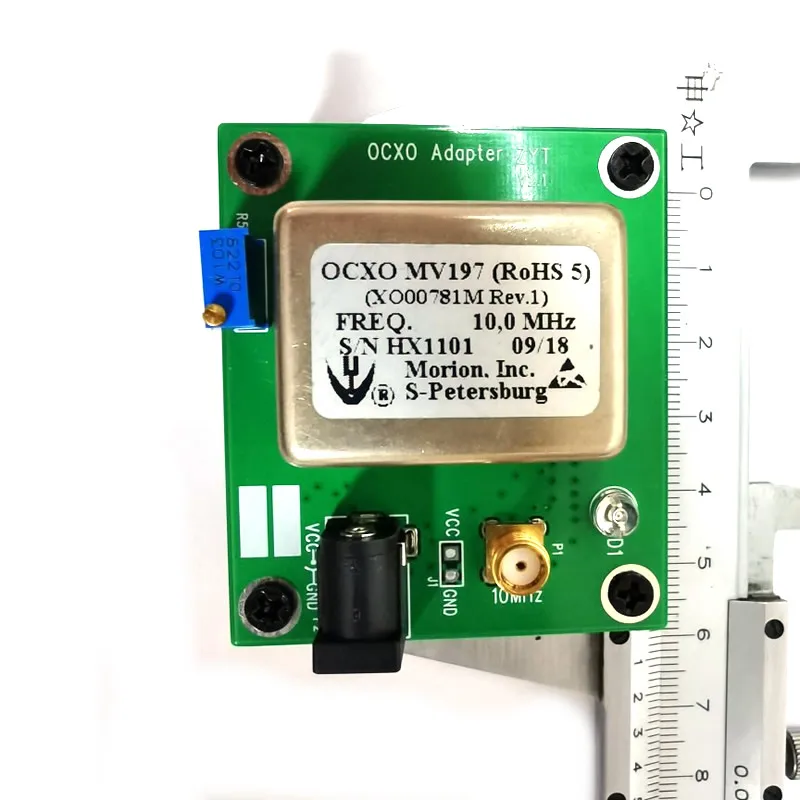

MV197 является высокостабильным кристаллическим осциллятором постоянной температуры с точностью 1x10-8 = 0.01ppm после 5 минут электрификации. Точность может достигать 1x10-9 = 0.001ppm после включения в течение 30 минут. Источник питания DC12V<1.5A 5,5*2,1 порт питания, выходной порт SMA-KE.
Выход 10 МГц квадратная волна, измерение сопротивления 50 Ом 2Vpp

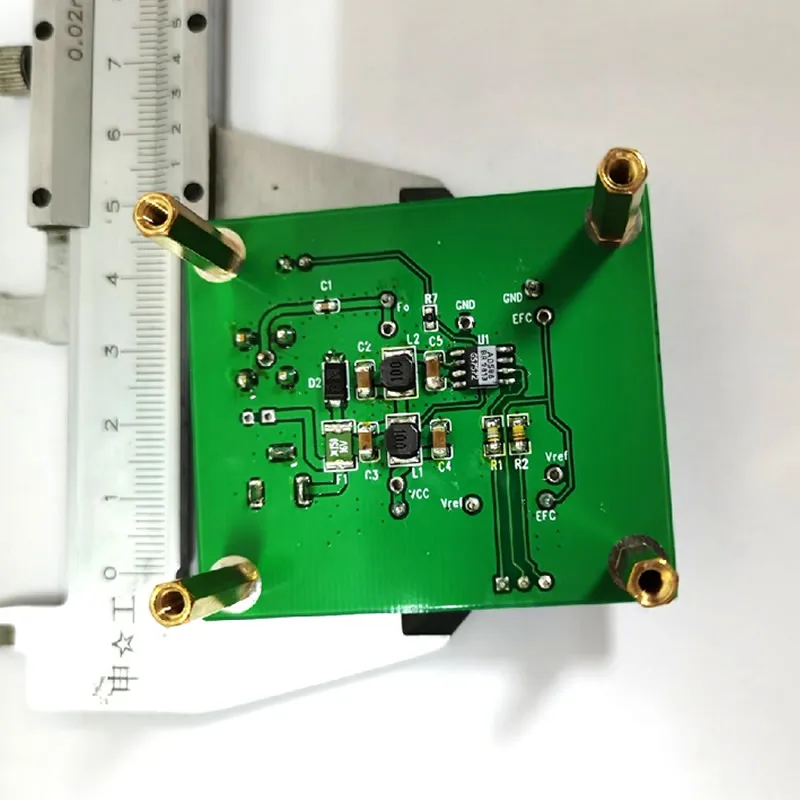

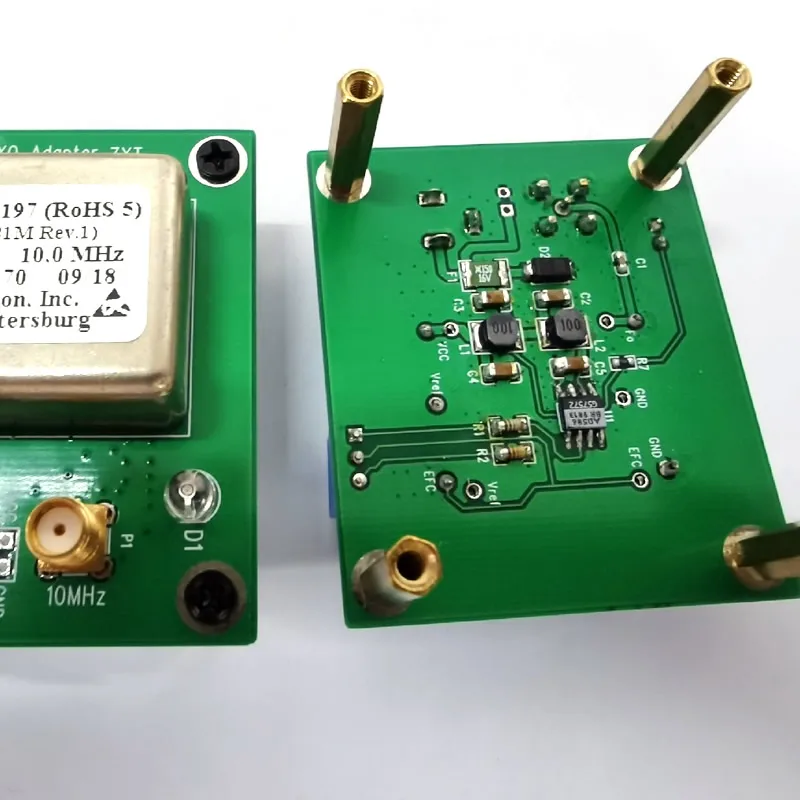

Эта версия имеет тонкую конструкцию настройки, диапазон регулировки составляет менее ± 4 Гц, а диапазон управления напряжением мал
В отличие от версии без тонкой настройки, погрешность может достигать ± 10 Гц, что отражает преимущества тонкой настройки.
По сравнению с атомными часами и прирученными часами, этот показатель имеет преимущества пониженного фазового шума, низкого шума, небольшого размера ошибки, портативности и сильной надежности. Это надежный источник информации, такой как измеритель частоты.

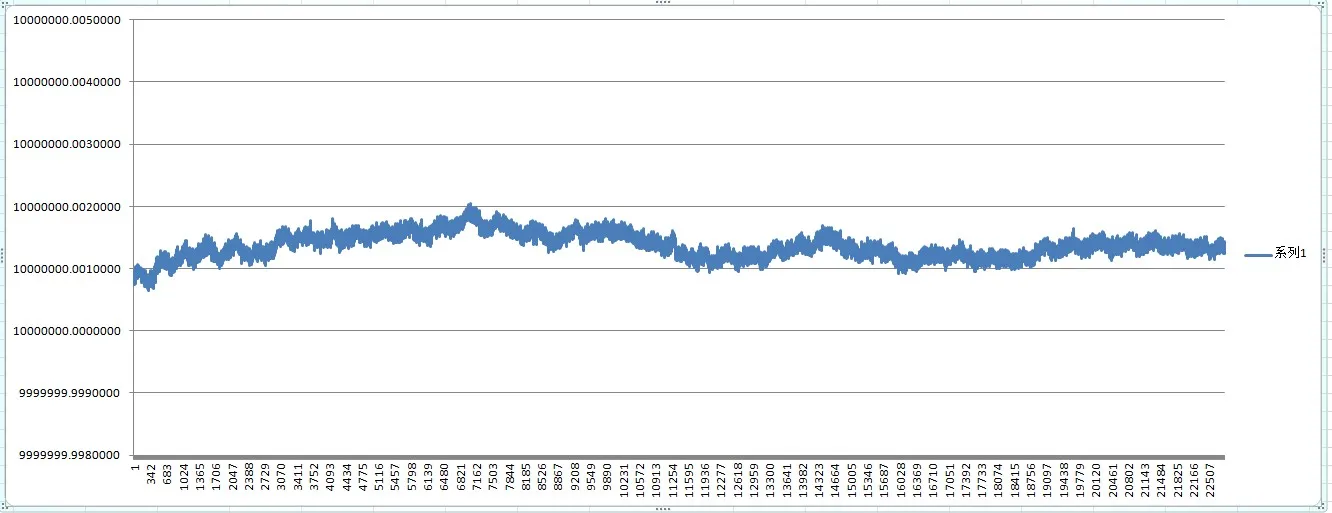

После долгого теста отслеживания оценить преимущества и недостатки этого кристаллического осциллятора с постоянной температурой
Преимущества: отличная кратковременная стабильность, отличный Фазовый шум. Небольшой размер и низкое энергопотребление. Стабильный и быстрый
Недостатки: из-за небольшого размера, длина и стабильность немного хуже.
