Встроенная антенна RTK GNSS
GNSS: L1 L2
GPS + GALILEO + GLONASS + BEIDOU
Особенности
Деталь антенны имеет многорепитательную точечную конструкцию и полностью симметричную антенную структуру, с относительно стабильным фазовым центром, уменьшая влияние антенны на погрешности измерений;
Коэффициент усиления антенны высокий, пучок узора широкий, и получаемый эффект сигналов с низкой отметкой является хорошим, гарантируя, что спутник может быть получен обычно в некоторых случаях, которые сильно затрудняются;
Часть усилителя шума принимает предступенчатые и многоступенчатые схемы фильтрации, которые могут эффективно подавлять сильные внешне-полосные помехи и гарантировать, что они могут быть использованы в суровых электромагнитных условиях.
Область применения
Встроенная семичастотная измерительная антенна с четырьмя системами-Встроенная антенна GNSS, которая охватывает GPS L1/L2, BDS B1/B2/B3, GLONASS L1/L2, GALILEO E1, E5b. Высокоточные требования могут быть широко использованы в геодезировании и картографии, мониторинге деформации, точном позиционировании, Мобильном картографировании, контроле строительной техники и прецизионном сельском хозяйстве.
TOPGNSS. Магазин рекламных предложений продается в 100 шт
GPS/ГЛОНАСС/антенна Beidou, водонепроницаемая высокоточная антенна RTK, антенна CORS GNSS,
Высококачественное промышленное производство, совместимо с фирменными приемниками,
Антенна может использоваться с различными спутниковыми навигационными приемниками и широко используется в геодезической съемке, картографии водных путей, высокоточном сельском хозяйстве и море. Измерения и другие области также могут быть применены к военной области в соответствии с условиями применения.
Особенности продукта:
1. Использование многорепитательной точечной конструкции для обеспечения суперположения фазового центра и геометрического центра, который
Может минимизировать влияние погрешности измерений на самый низкий диапазон
2. Высокий коэффициент усиления элемента антенны и Ширина луча карты направления, чтобы убедиться, что принимающие спутники
Характеристики маски с низкой отметкой
3. Панель эффектов сопротивления multipath внутри может уменьшить погрешность измерения, вызванную мультипутным
4. Водонепроницаемость, ударопрочность и молниестойкость
Антенна для систем наблюдения является традиционной стандартной антенной RTK продукта, может быть широко использована в наземной съемке, морской
Съемка, канальная съемка, сейсмический мониторинг, мостовая съемка, контейнерная съемка и т. Д..
Подсказка:
Разъем для отправки: SMA-J
Нужен разъем TNC, пожалуйста, обратите внимание на требования к заказу при заказе.
Этот продукт представляет собой полный набор продаж, содержащий:

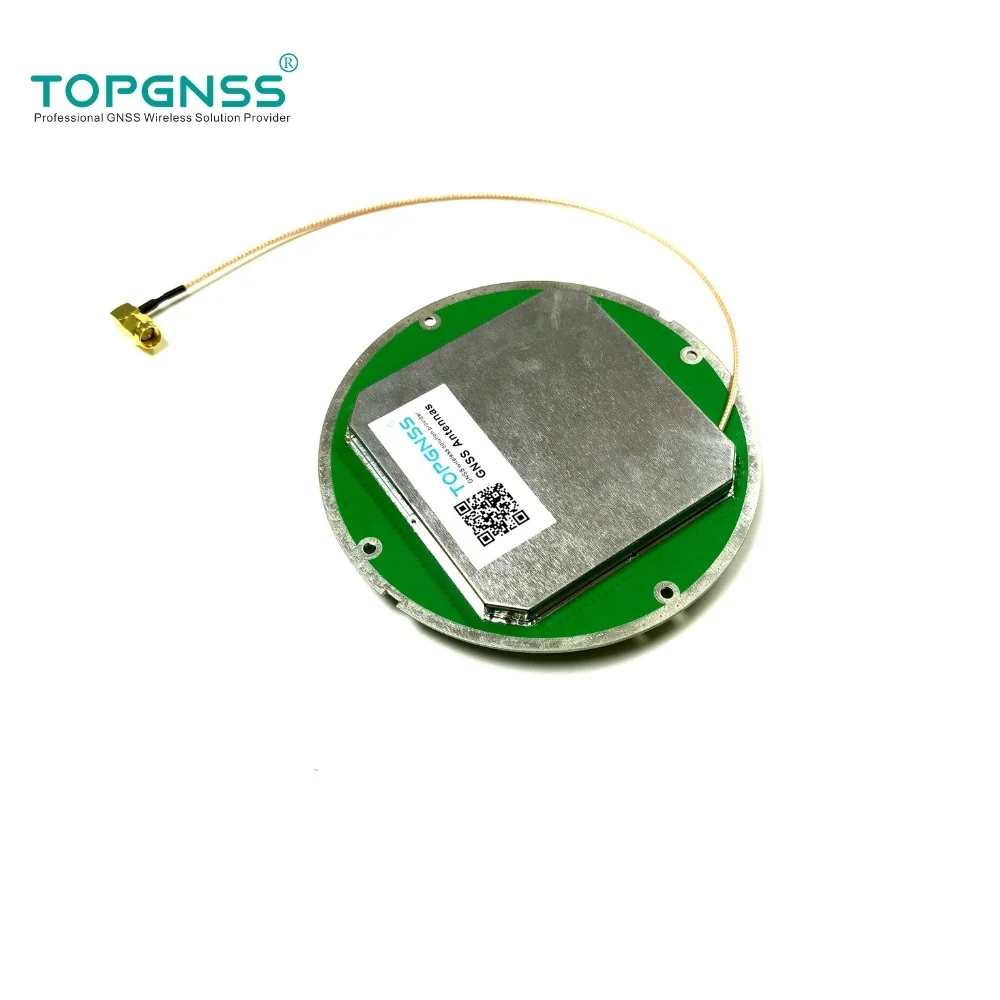

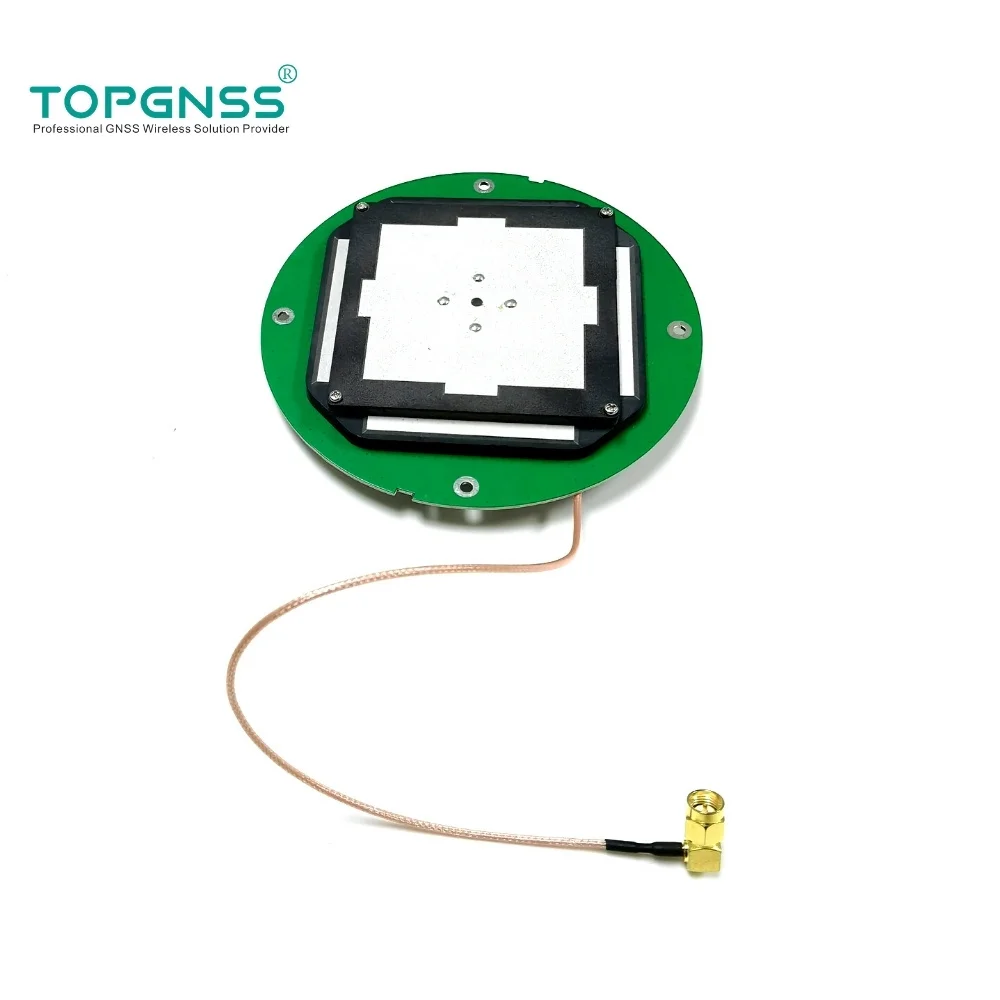

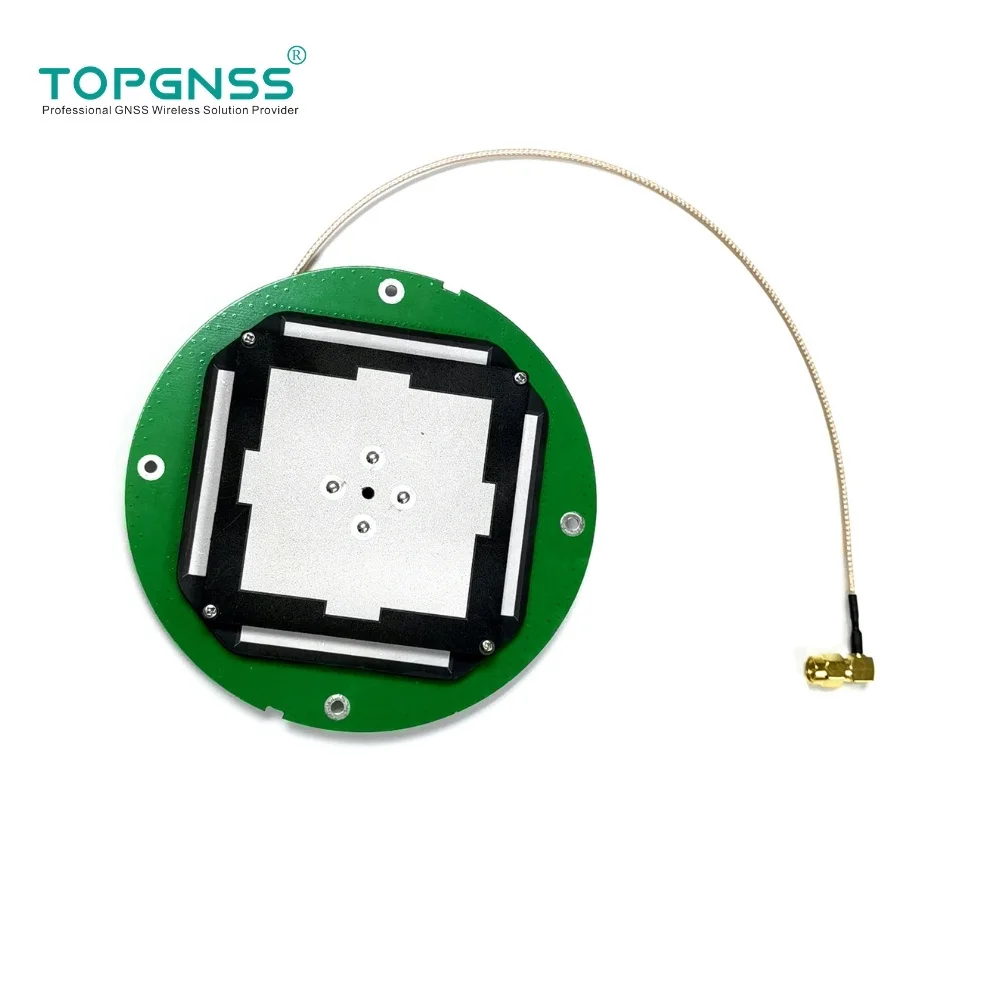

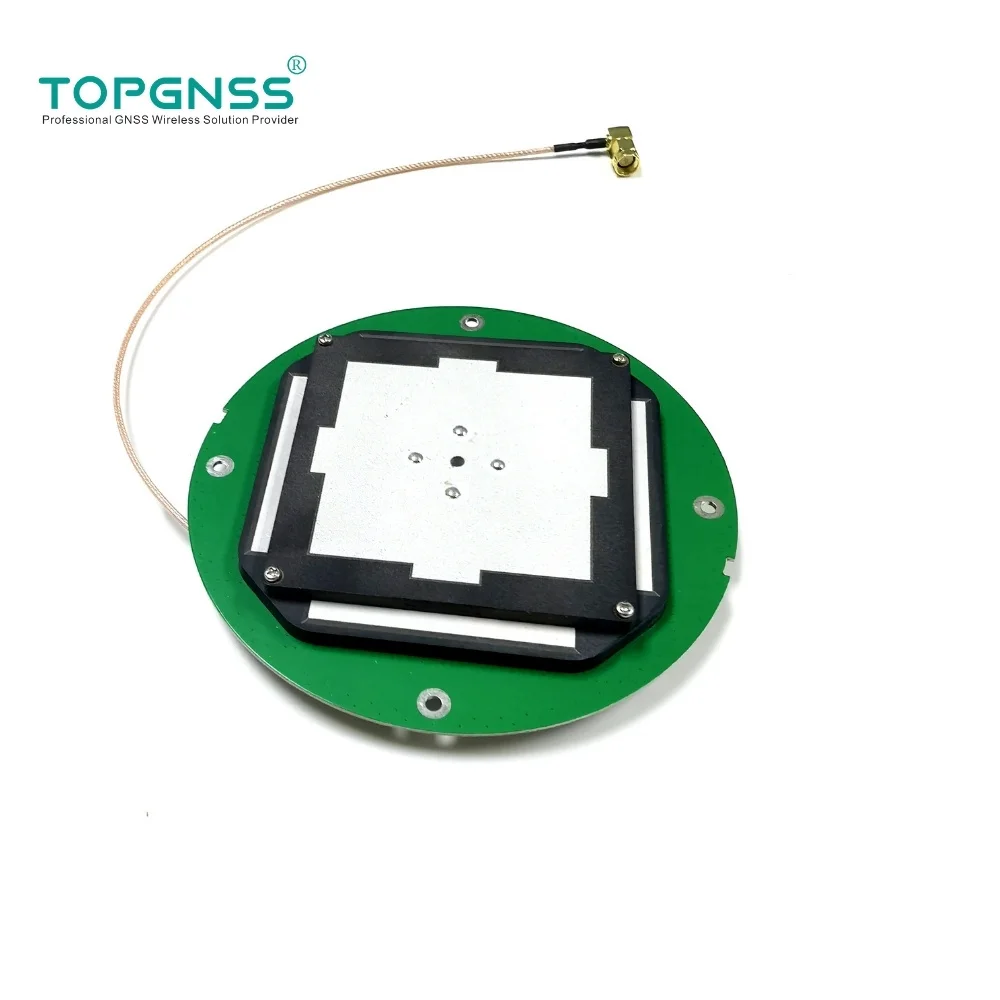

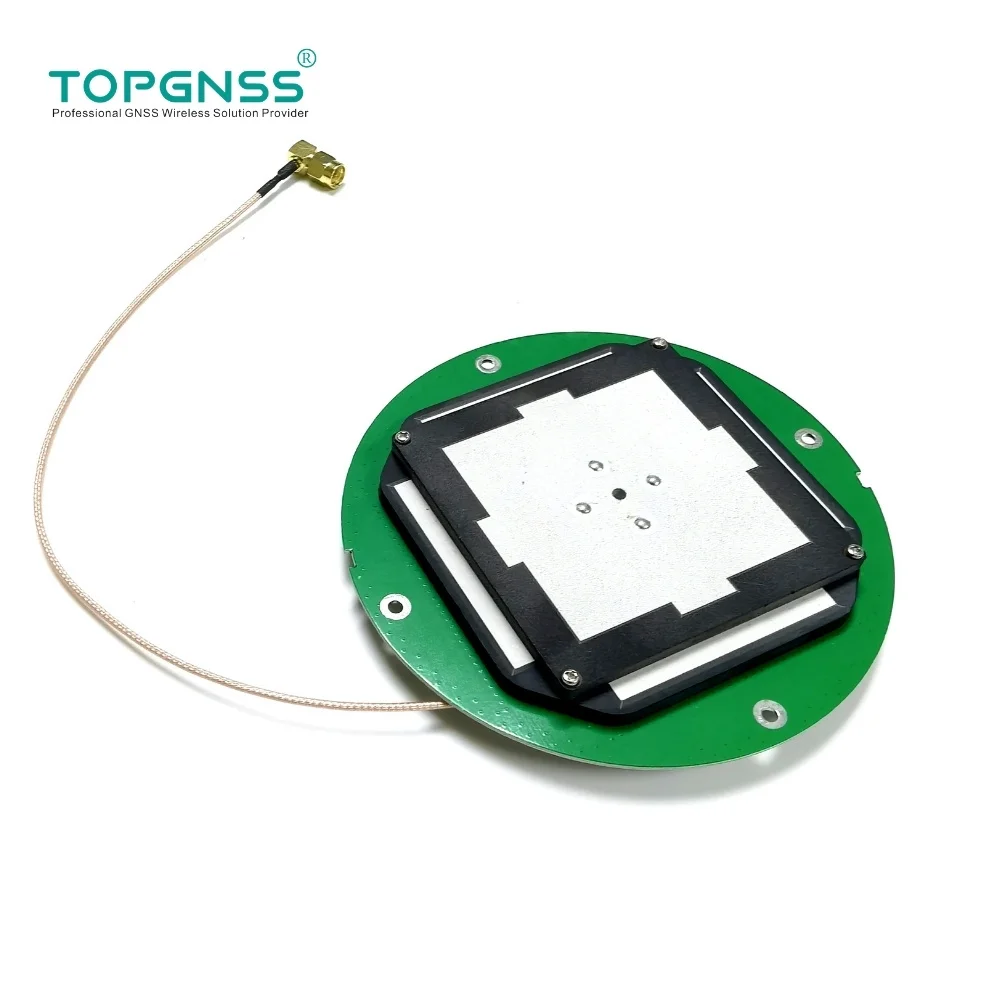

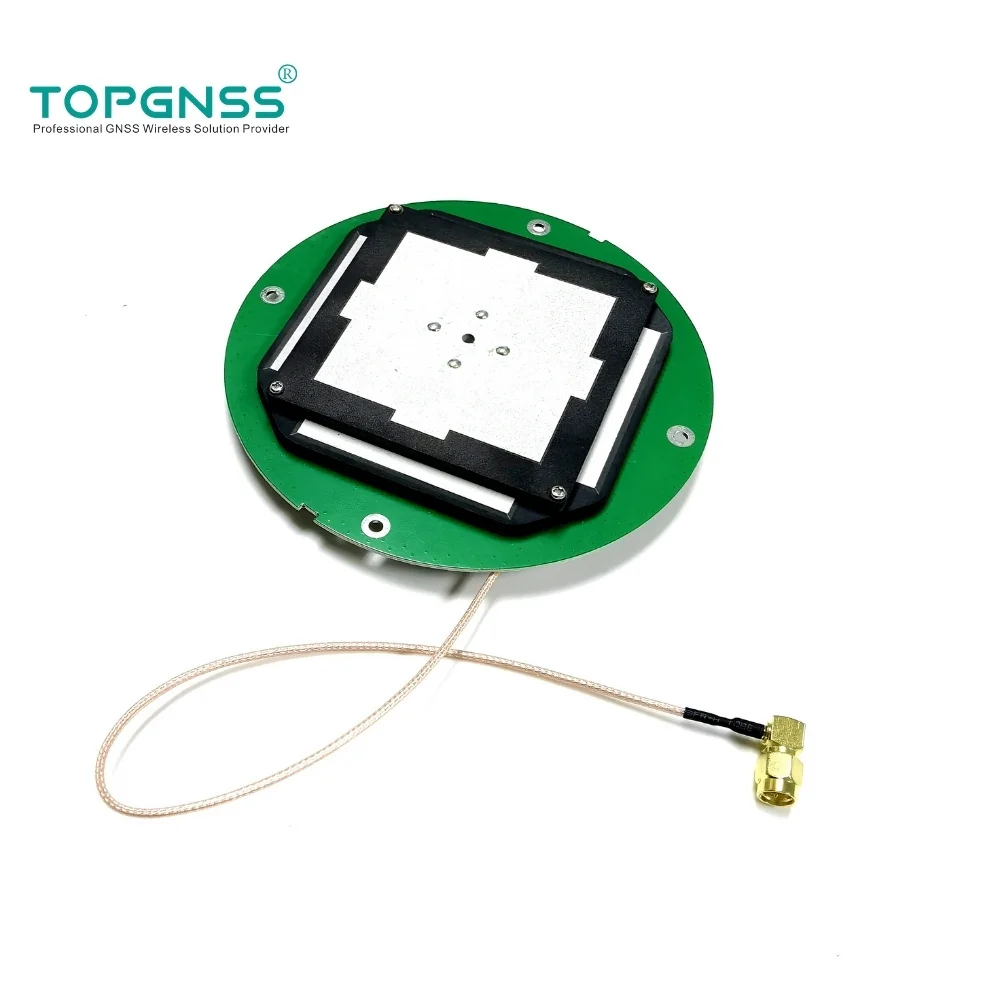

GNSS антенна TOP128 :1 шт
Модель: TOP128
Технические характеристики
Характеристики антенны
Частотный диапазон (МГц)
GPS L1/L2
ГЛОНАСС L1/L2
BDS B1/B2/B3
GALILEO E1/E5b
Коэффициент усиления (dBi)
<5,5
Антенна AR (дБ)
≤ 3,0
Ошибка фазового центра (мм)
± 2
Поляризация
Круговая поляризация правой руки
Сопротивление порта
50 Ом
Электрические характеристики
Коэффициент усиления LNA (дБ)
40 ± 2
Уровень шума (дБ)
≤ 1,8
VSWR
≤ 2,0
Рабочее напряжение (В)
3,0 V-18,0 V
Рабочий ток
≤ 45 мА
Структурные характеристики
Тип соединителя
SMA-J
Размер антенны (мм)
Φ121.5*17 мм
Вес (г)
180 г
Рабочая среда
Рабочая температура (℃)
-40 - + 70
Температура хранения (℃)
-55 - + 85

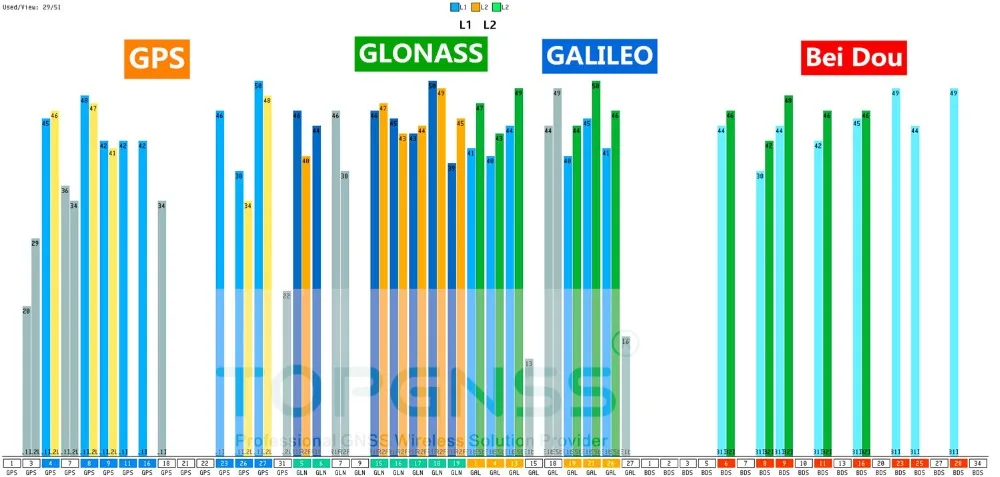

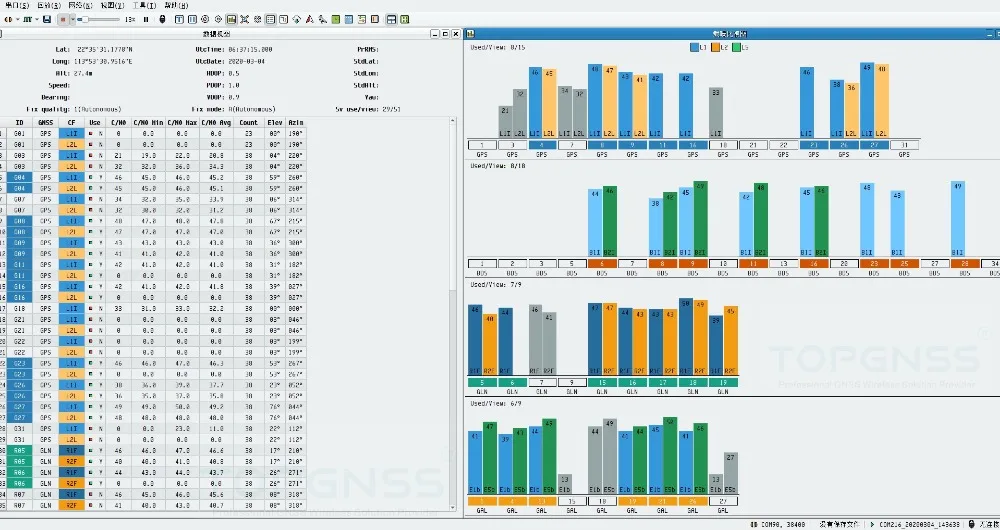

GNSS:L1
Поддержка системы GNSS:
GPS:L1/L2
BEIDOU:B1/B2/B3
ГЛОНАСС: L1/L2
GALILEO:E1,E5B
