Последнее обновление: 16.03.2022

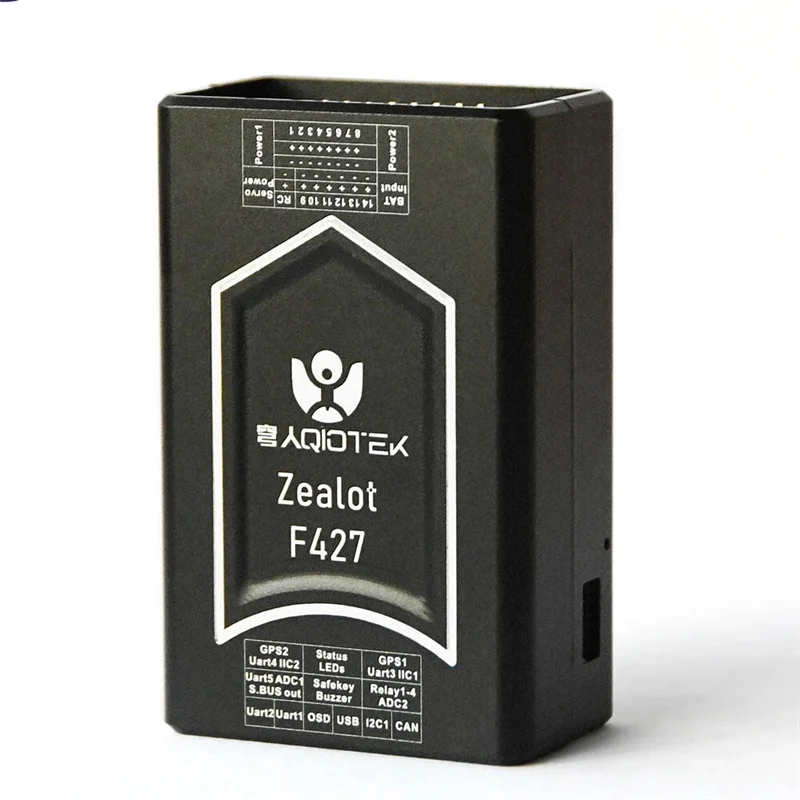

QioTek Zealot F427 внутренний Вибрационный демпфированный Автопилот с защитным металлическим корпусом CNC для прочности. Он оснащен полностью резервными датчиками, расширенным количеством выходов, контролируемым температурой IMUs, и является первым высокопроизводительным автопилотом со встроенным OSD-чипом.
Технические характеристики:
Процессор:
MCU - STM32F427VIT6
16KB Фрам-FM25V01
Датчики давления
Гироскоп/акселерометры: ICM20689, ICM20602 и ICM20649
Барометры: MS5611 и DPS3018
Компас: QMC5883L
Мощность

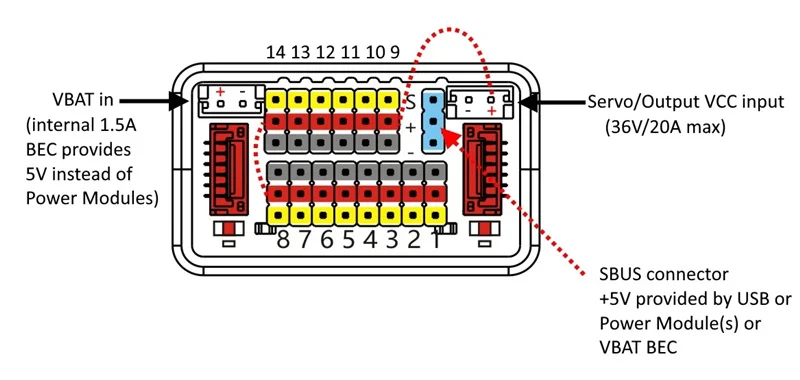

5-5.5VDC от USB (только Внутренняя схема и RX) или через 2 x разъемов PowerModule, или через внутренний BEC off VBAT вход pin. Все контакты 5 в питаются, когда используется USB, или силовой модуль (ы), или вход VBAT.
Внутренний 5 В, 1.5A BEC непосредственно может использоваться с до 6S LIPO батареи для питания платы и периферийного питания до 1.5A макс с контролем напряжения только через монитор BATT2 (рекомендуется 500 мА макс).
Контроль напряжения платы ADC
ADC мониторинг силовых рельсов сервопривода/выхода

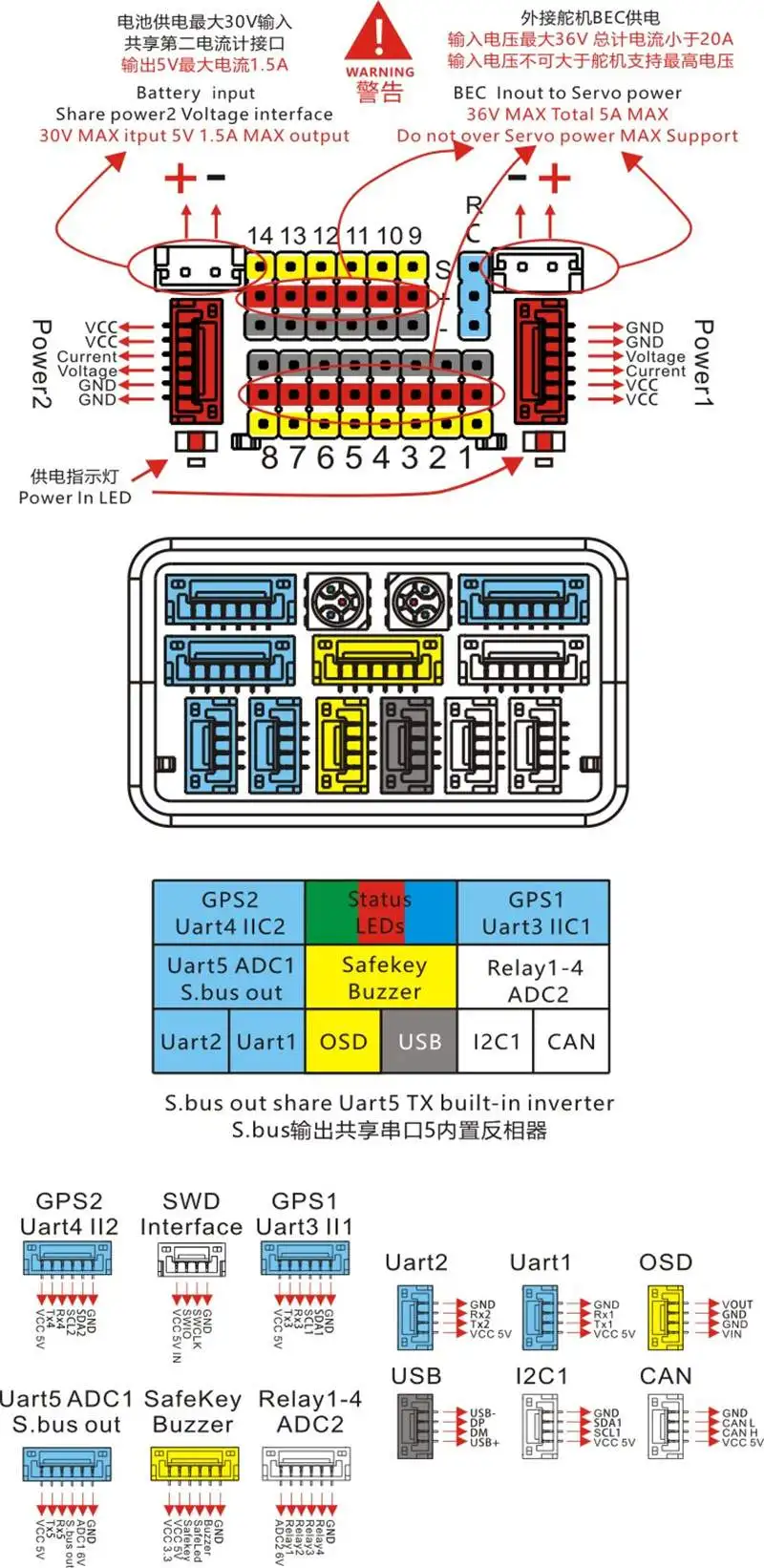

Интерфейсы/подключения
-14 PWM выходов с отдельной силовой рейкой для внешнего источника питания
-4 Релейные выходы
-Устройство для чтения карт MicroSD
-Micro USB или удаленный USB через разъем JST_GH
-Встроенная RGB LED
-Внешняя звуковой интерфейс
-2, 6,6 в Толерантные входы ADC для RSSI, аналоговая скорость полета и т. Д.
-5 UART
Переключатель безопасности разъем
Размеры
Вес: 65 г
Размер: 42 мм x 65 мм x 25 мм

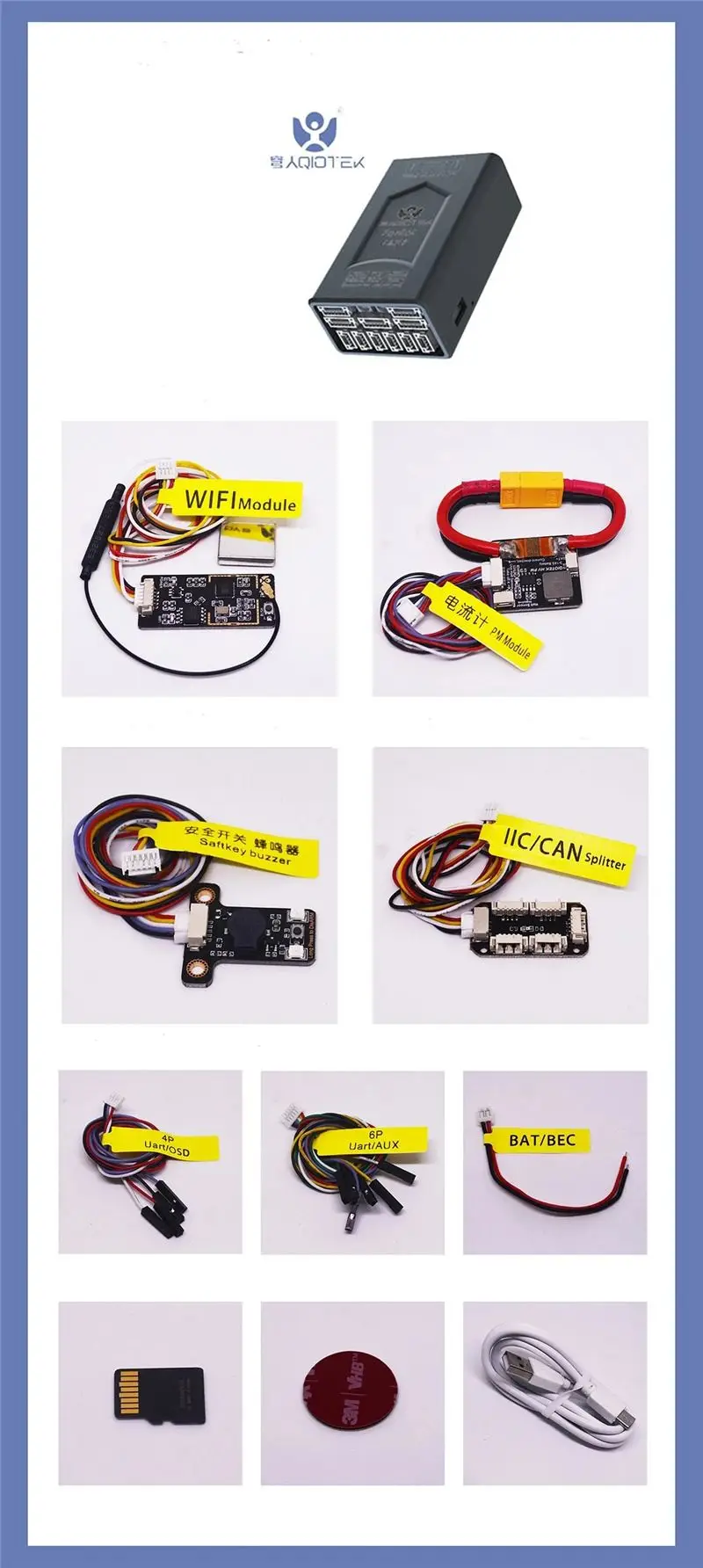

Посылка включает в себя:
1 * Qiotek Zealot F427 PIXHAWK Контроллер полета
1 * модуль Wi-Fi
1*14S PM модуль
1 * Saftkey зуммер
1 * 12C и может сплиттер
2*4P Uart/OSD кабель
2*6P Uart/AUX кабель
1 * Летучая мышь/BEC кабель
1 * слот для карт SD
Лента 1*3 м
1 * кабель Type-C
