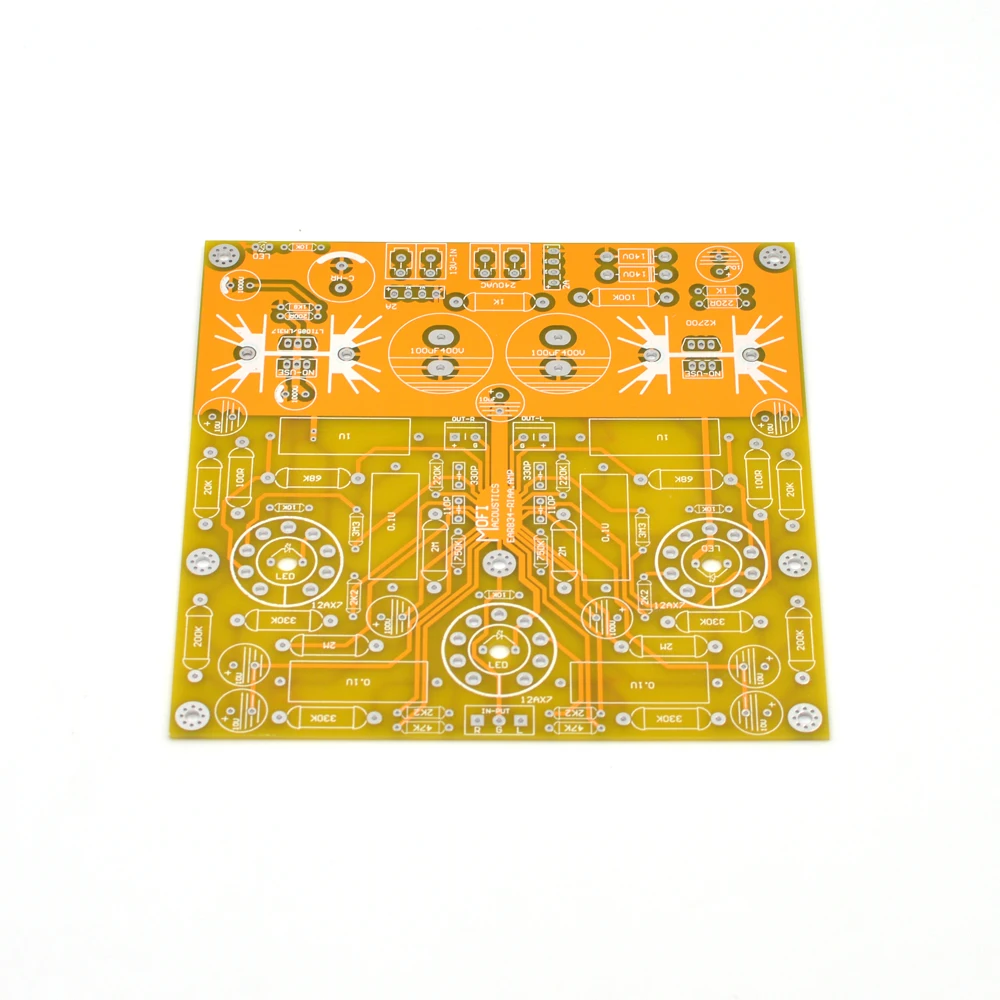

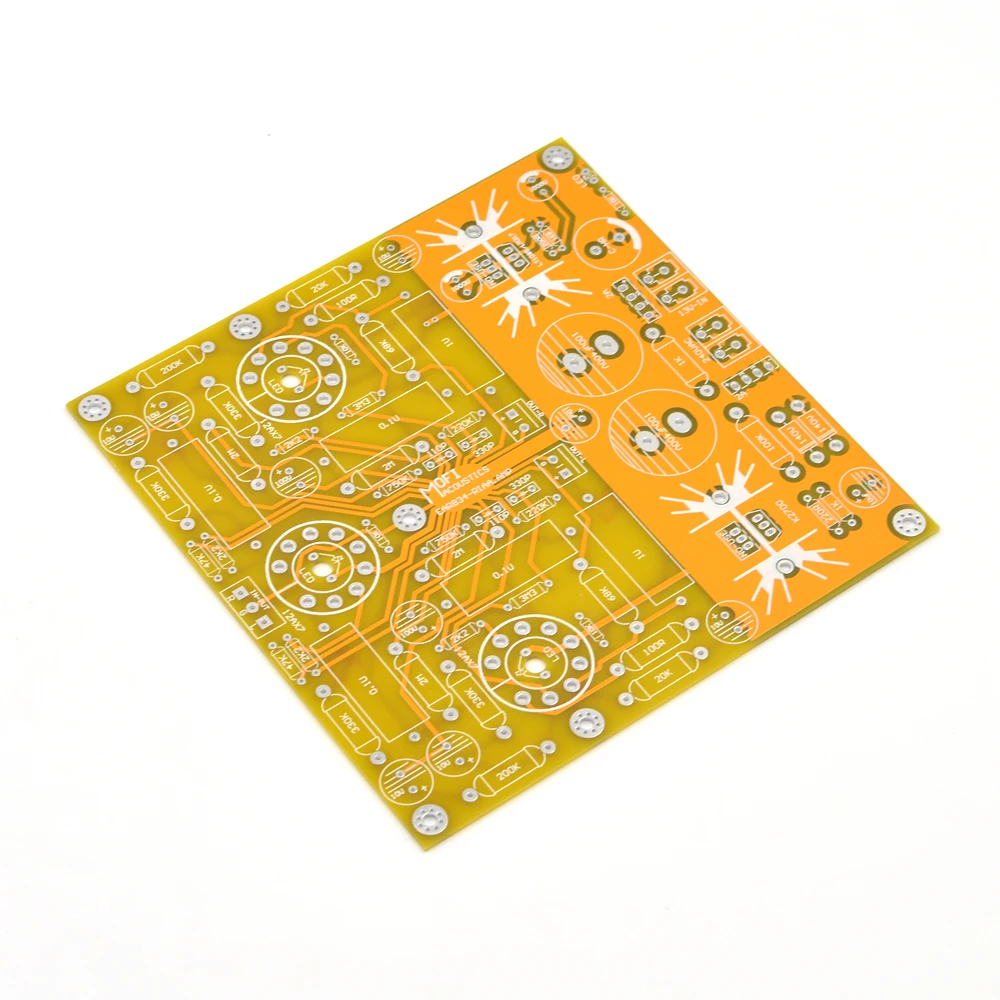

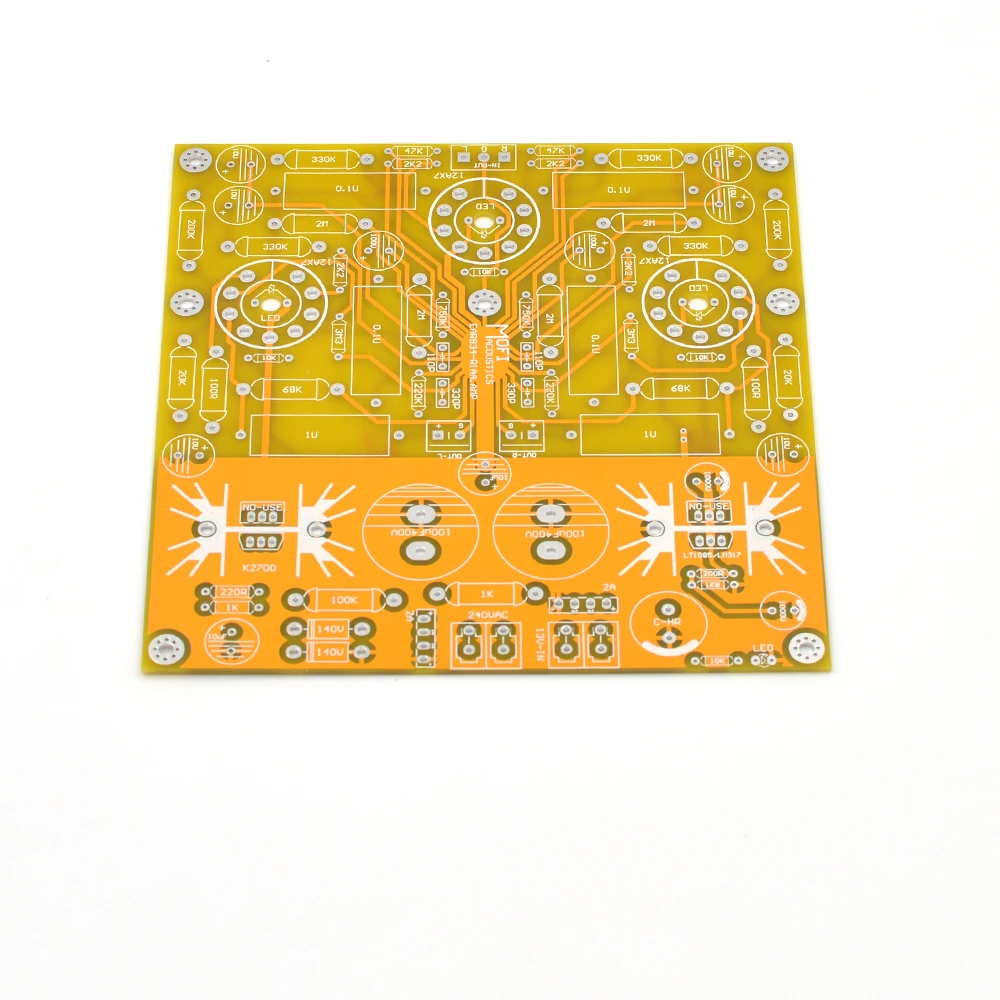

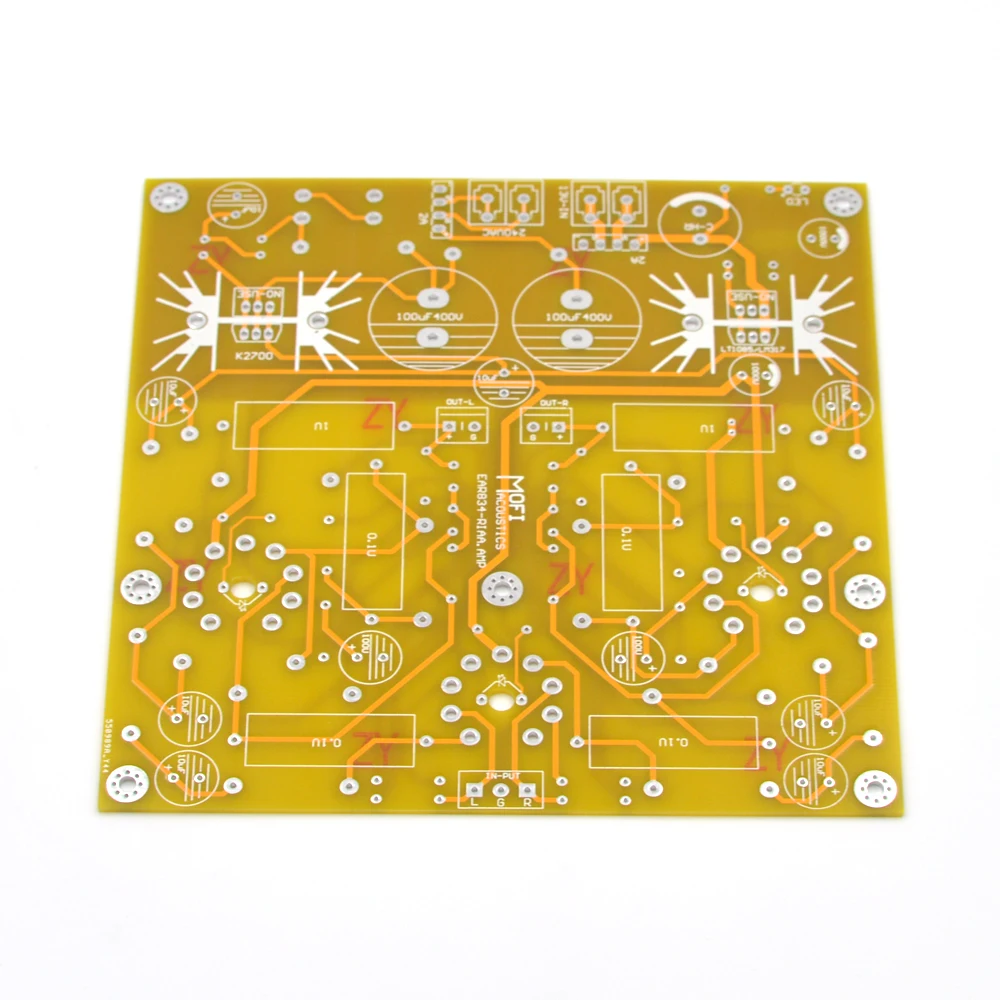

MOFI-EAR834-Phono усилитель (мм) DIY проект (PCB)
-Краткое описание MOFI-EAR834-Phono ампер (мм), он основан на основной цепи phono усилителя EAR834. -Основные технические характеристики По сравнению с обычным воспроизведением EAR834, мы улучшили: 1) Высокое Напряжение: двухступенчатый понижающий Регулятор Фильтра, два фильтром нижних частот (с угловой частотой 1,6 Гц и 16 Гц) Предотвращает мощность шум оказались в усилитель. Обеспечить более чистый источник питания (близко к батарее). 2) высоковольтный источник питания использует MOSFET в качестве проходных транзисторов, которые имеют ощущение звуковых характеристик трубки, но отвергают выпрямление и регулирование шума. 3) функция мягкого пуска высокого напряжения включает в себя, что займет около 5 секунд, чтобы достичь разработанного напряжения, защищающего трубку от любого удара напряжения. 4)、 нагреватель напряжения мягкого старта со особенность для вакуум-нагреватель включен, который займет около 5 секунд, чтобы добраться до предназначен напряжение (12,6 v) защита трубки от любого удара напряжения и продления срока службы. 5) Все-в-одном дизайн, одноточечное заземление, сопротивление заземления близко к значению сопротивления 0,02 Ом, низкая noisedesign. 6) PCB небольшой с двухсторонним smt. 7) треугольная труба уменьшает количество двухканальных общих трубок, дополнительно улучшает разделение и уменьшает Перекрестие. 8). Зеркальный HR-pin, пожалуйста, перемещайте трубку против часовой стрелки каждые три месяца, уменьшая намагниченность трубки, увеличивая срок службы трубки и экономя деньги.

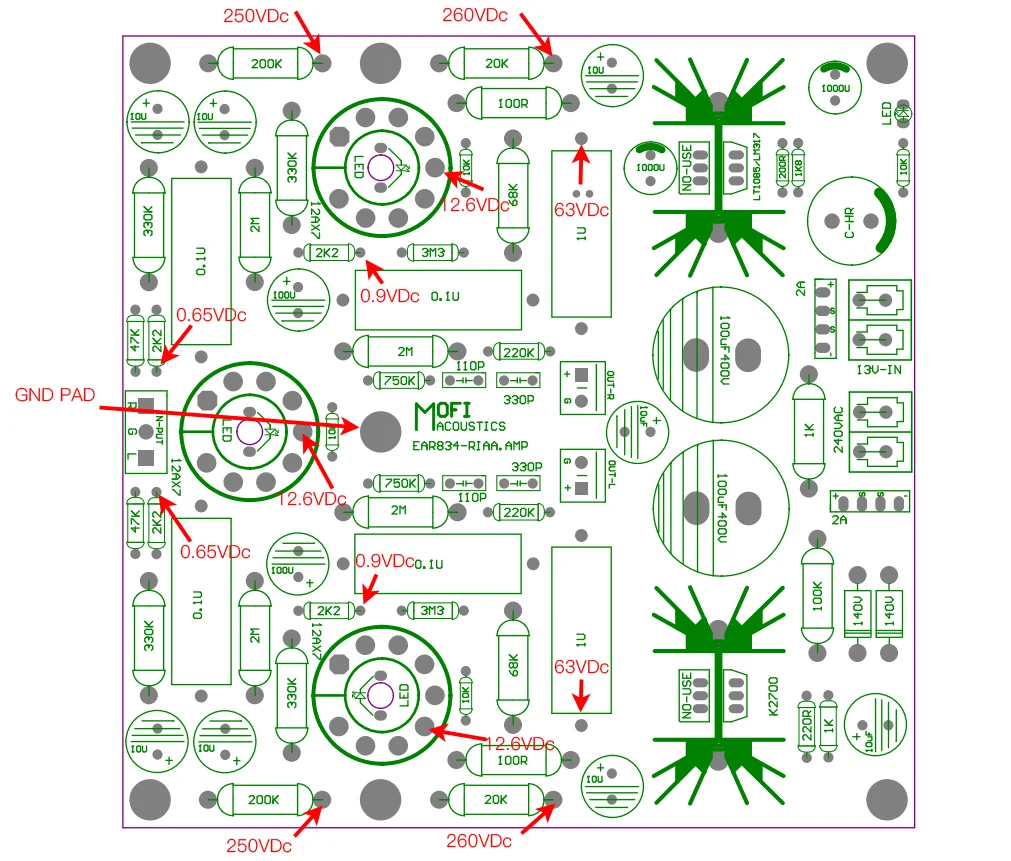

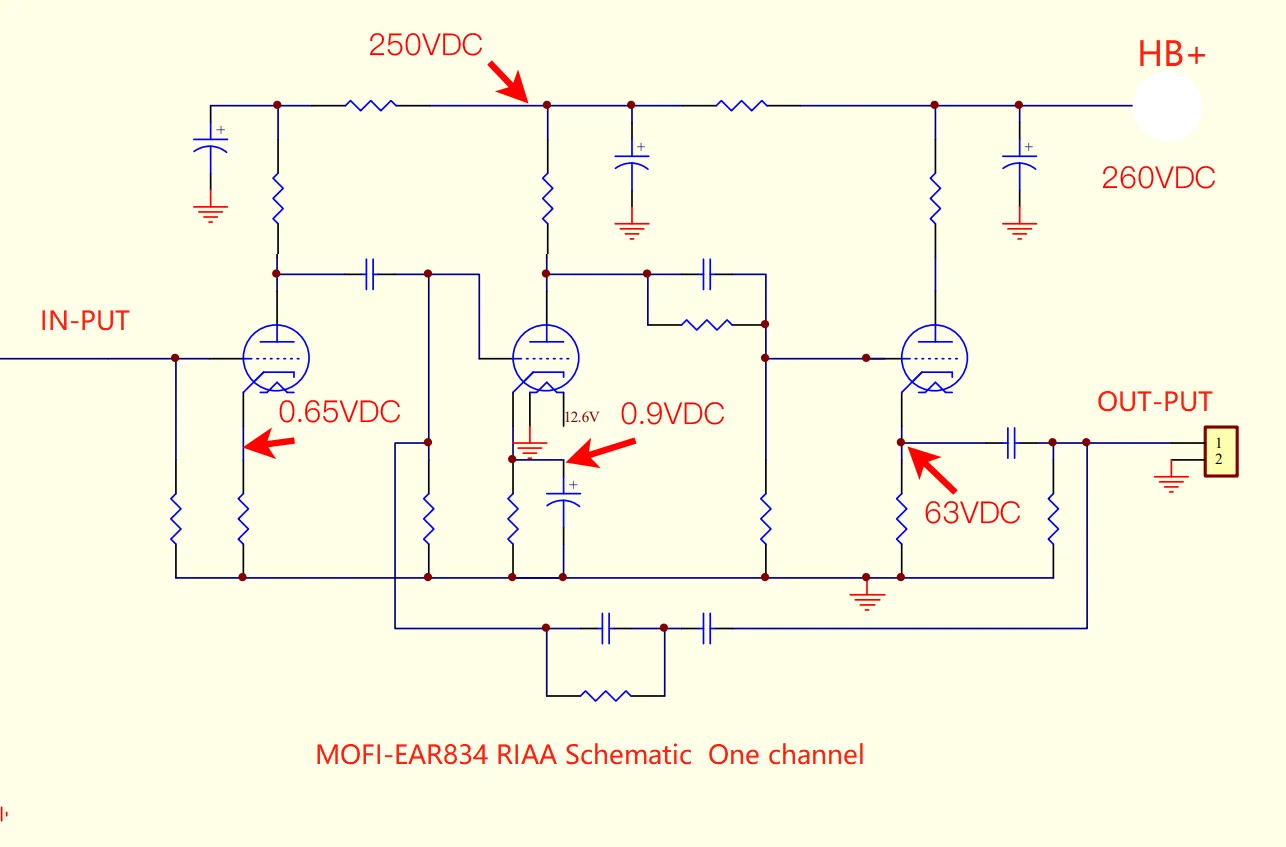

Схема и ключевые точки отладки
PCB поставляется с компонентными параметрами для легкой установки. Мы ссылаемся только на схему части усиления цепи. Если вам нужен полный параметр цепи, пожалуйста, прочитайте значение компонента с PCB самостоятельно; Мы не предоставляем дополнительно. Пожалуйста, держите тестовое напряжение достаточно близко к нему, +-20% также допускается.

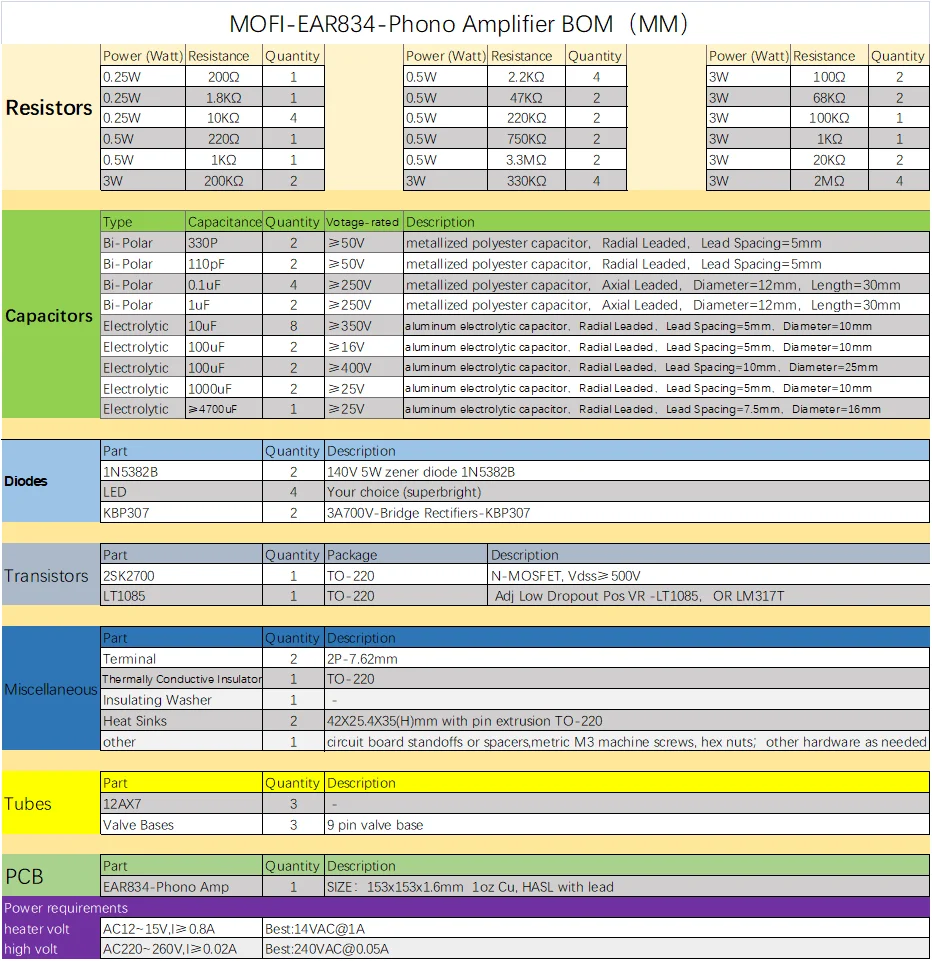

Список деталей
Инструкции
Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие. Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей. Это означает резисторы и Диод Зенера. Затем припайте небольшие конденсаторы, небольшие Транзисторы, а затем большие конденсаторы. Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение. Обратите внимание на полярность электролитических конденсаторов, диодов, транзисторов, а также ориентацию. Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти. Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Поскольку каждая Монтажная вкладка LT1085/LM317T's подключена к pin2, она будет выдерживать напряжение в режиме реального времени и не должна быть короткой к шасси, земле или другим частям цепи. K2700 подвержен повреждению электростатического разряда, когда вы их обрабатываете, Поэтому держите их контакты подключены к антистатической пены во время работы с ними, пока вы не будете готовы припаять их к доске. Установите радиаторы предварительно установленные с помощью K2700 в сторону на данный момент.
