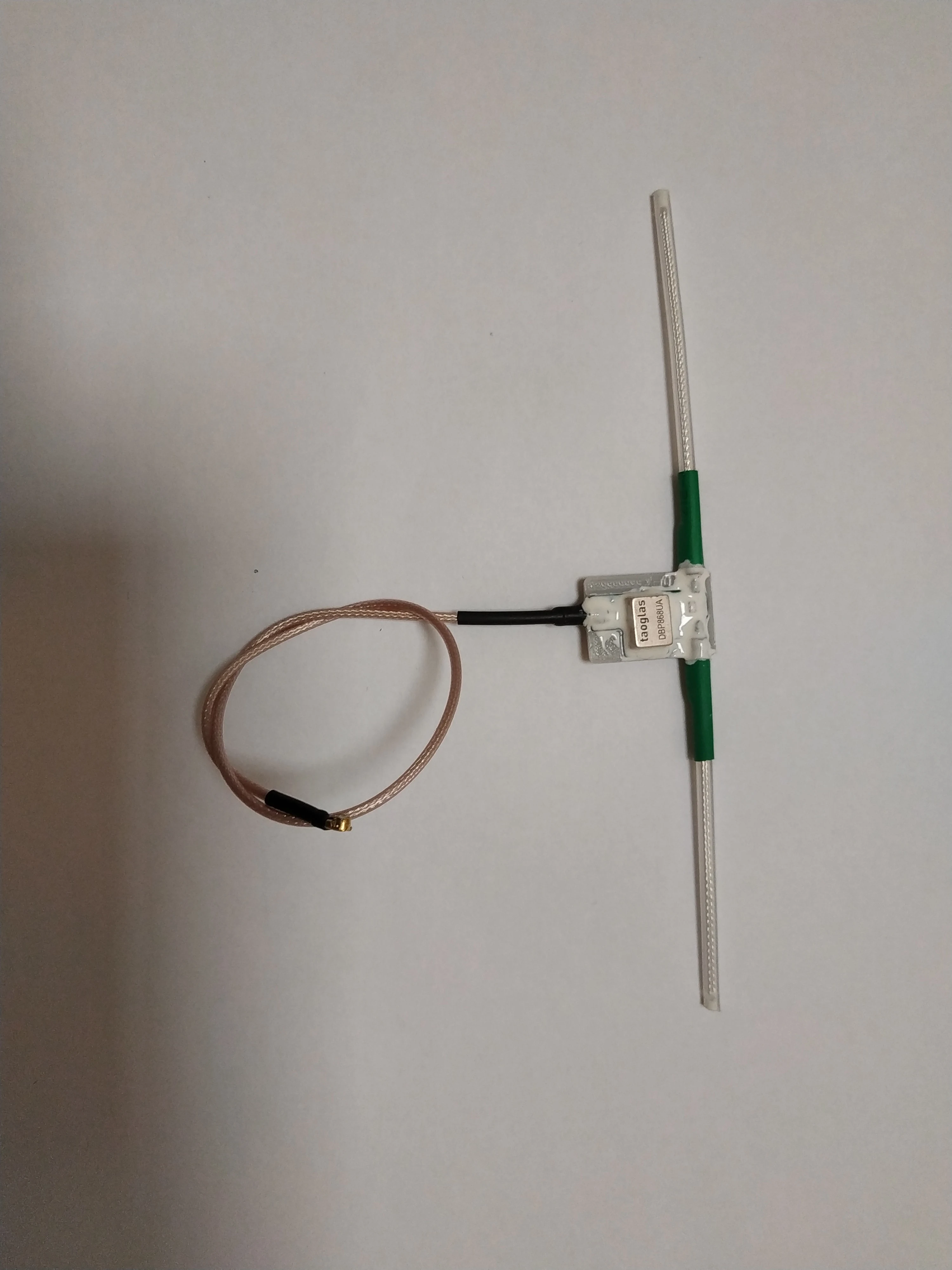

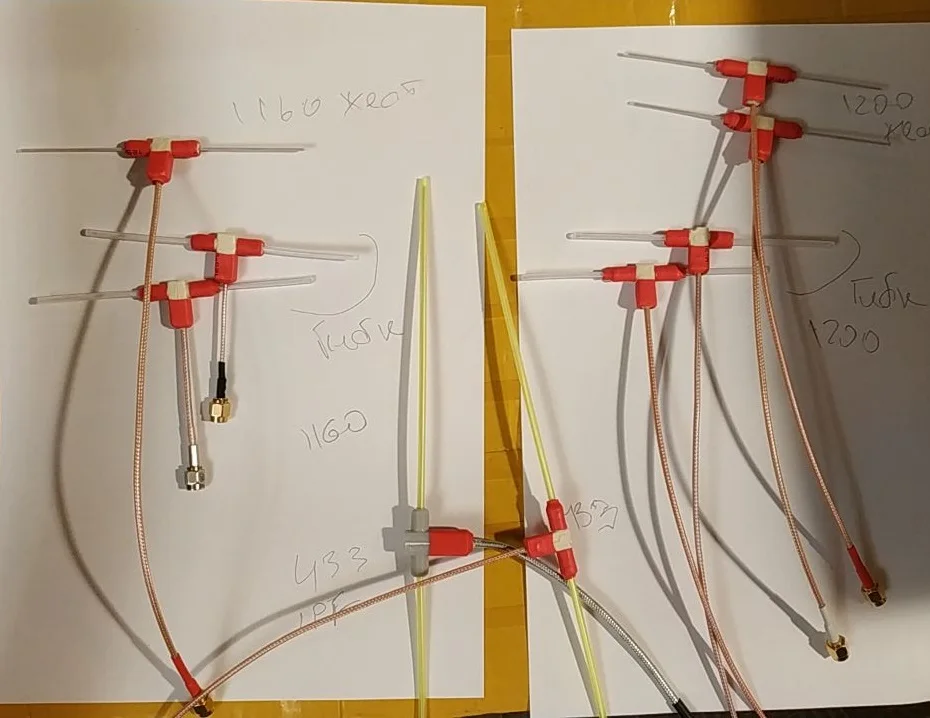

Дипольные антенны на диапазон 433, 868, 915, 1090, 1160, 1200, 1240, 1280 MHz, 2.4GHz с балуном и фильтром. FPV Самолет. SDR

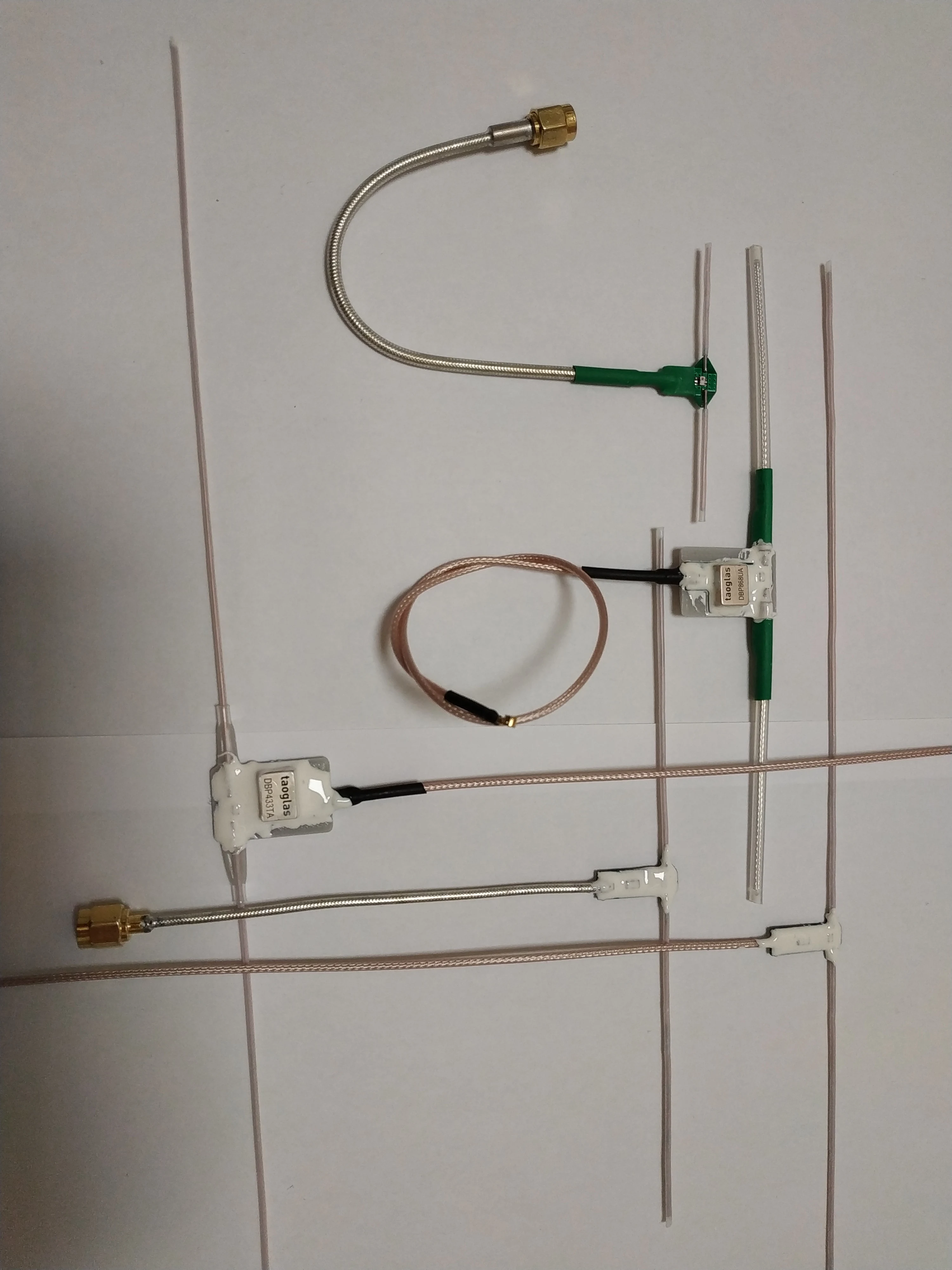

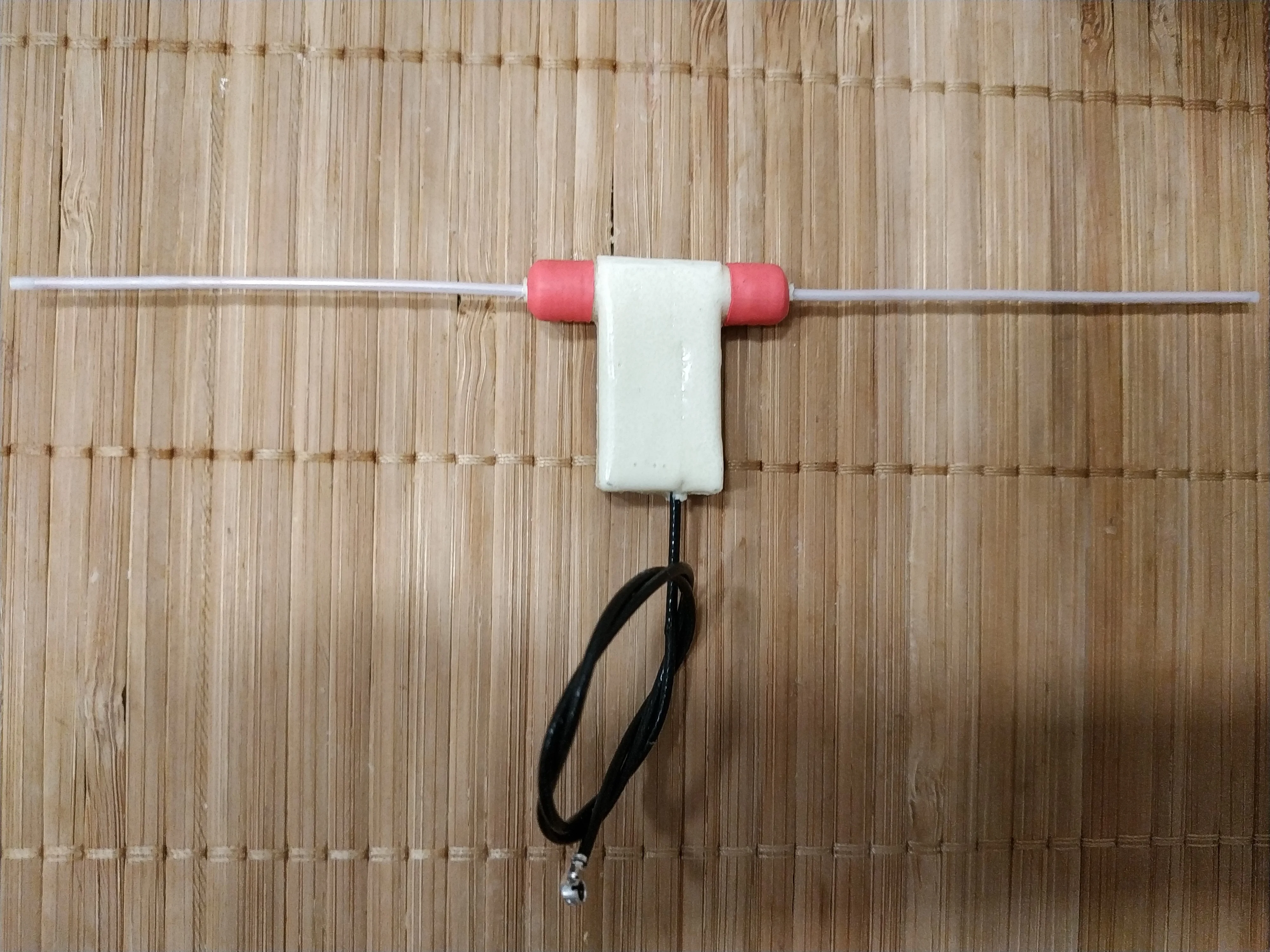

Дипольные антенны с балуном (Balun) и встроенными фильтрами.

Балун нужен для корректного питания диполя, что гарантирует диаграмму направленности типа бублик независимо от длины кабеля и подключенного устройства.

Можно использовать с любой длиной кабеля, антенна содержит устройство препятствующее затеканию вч токов на внешнюю оплетку кабеля.

Вариант на 433, 868, 915 может комплектоваться встроенным полосовым фильтром (BPF) или фильтром низких частот (LPF) на рабочую мощность до 2х Ватт, особенно актульно для использования РУ с полной телеметрией, как на борт, так и/или на землю. Дополнительные фильтры помогают избежать проблемы запирания входного каскада РУ от мощного передатчика видео на борту дрона или планера, а при работе на передачу подавить гармоники и интермоды, которые снижают чувствительность видеоприема на земле.

Данные антенны для использования на видеоприемнике, РУ, базовой станции или на борту (универсальное применение). Рабочее положение вертикальное, рабочий сектор 360 градусов в горизонте и 60 градусов по вертикали, КУ около 1.8 дБи.

Оптимально работают с

A) антеннами вертикальной поляризации РСВ версии

https://aliexpress.ru/item/1005002605387975

Б) диполями с балуном

https://aliexpress.ru/item/1005002373764150

B) Секторными антеннами

https://aliexpress.ru/item/1005002338142608

https://aliexpress.ru/item/1005002338220262

Г) Любыми подходящими патч или яги-уда антеннами в положении вертикальной поляризации

Все антенны тестируются перед продажей.

Для получения неискаженной диаграммы направленности любые антены желательно размещать на расстоянии 1,5-2 лямбда от металлических предметов, проводов, карбоновых вставок.

По умолчанию усы идут жесткие в тефлоновом покрытии. За доп плату усы можно сделать гибкими и тоже в тефлоновом покрытии, выбор пункта Гибкие усы.

Провод по умолчанию RG174 длиной 25 см для всех антенн, кроме на 2400.

Разъем SMA по умолчанию, UFL по запросу.

Если есть вопросы или доп кастомизация пишите в сообщении.

Про усы гибкие или жесткие тоже пишите в сообщении.

Антенна делается под заказ 3-5 дней.

Ослабление сигналов растительностью

https://disk.yandex.ru/i/OIVArWMvjsohbw

Дифракция радиоволн.Зоны Френеля

https://disk.yandex.ru/i/gk94W5PIhNRX0g

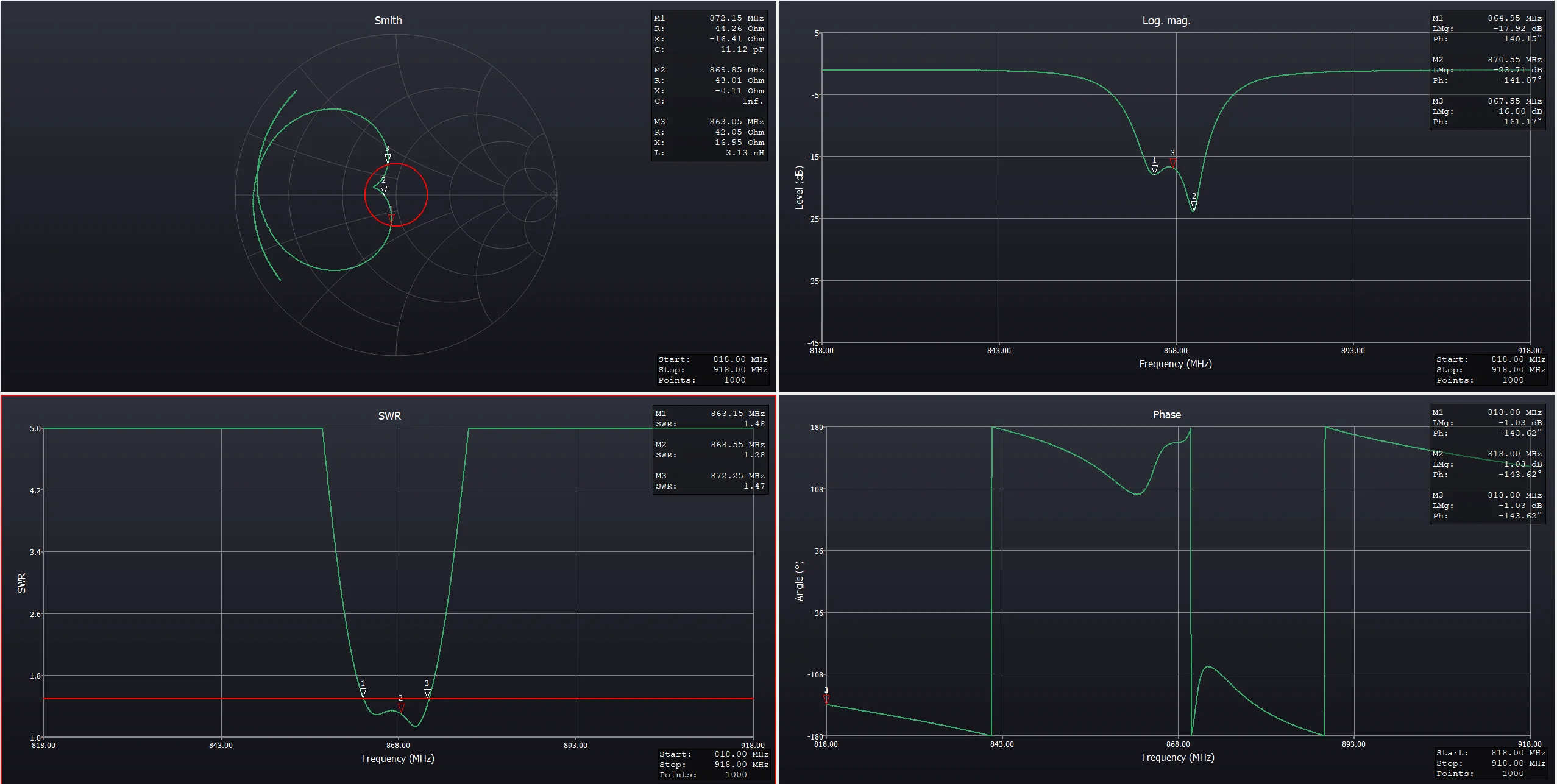

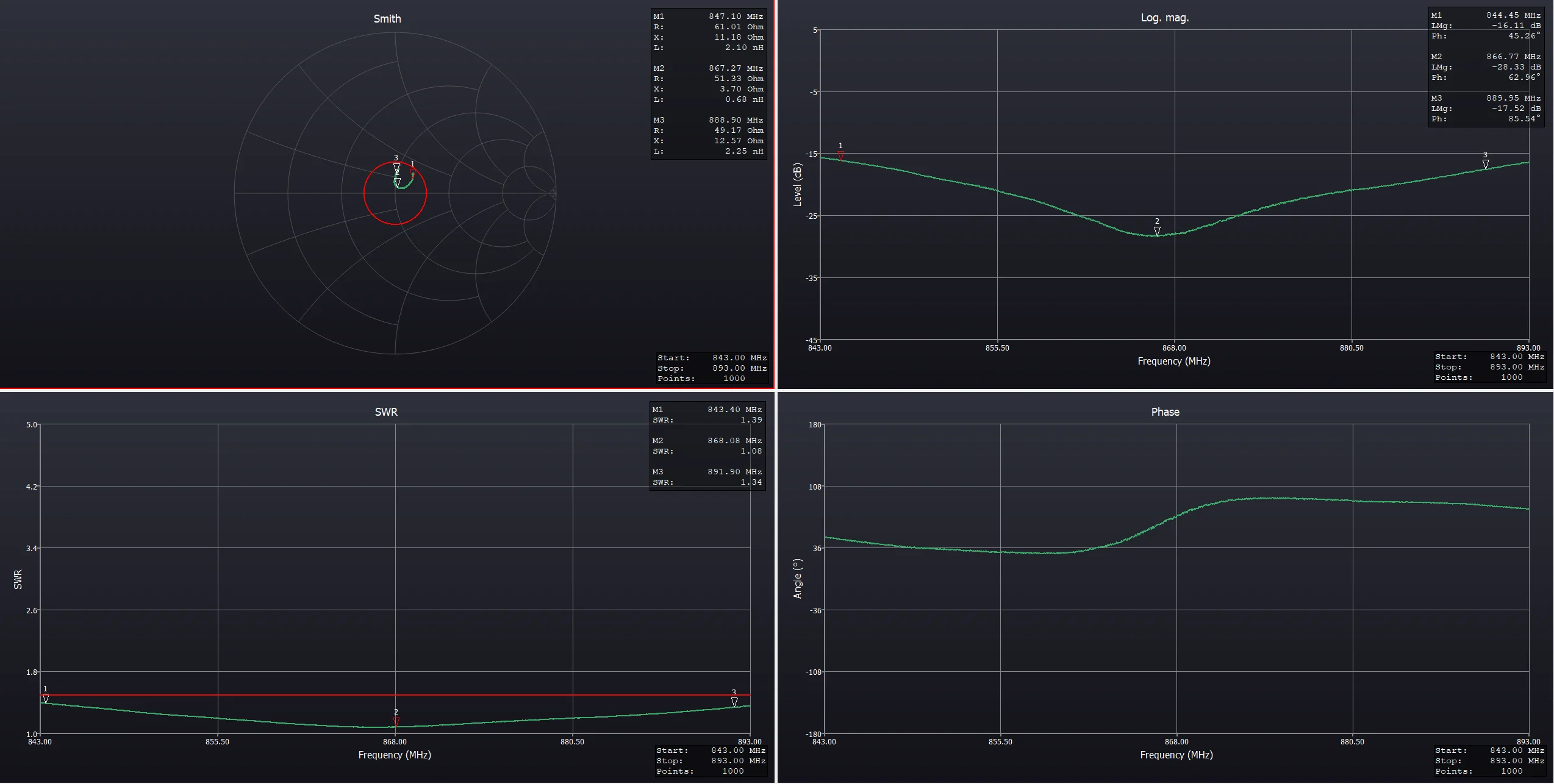

868МГц ФНЧ900

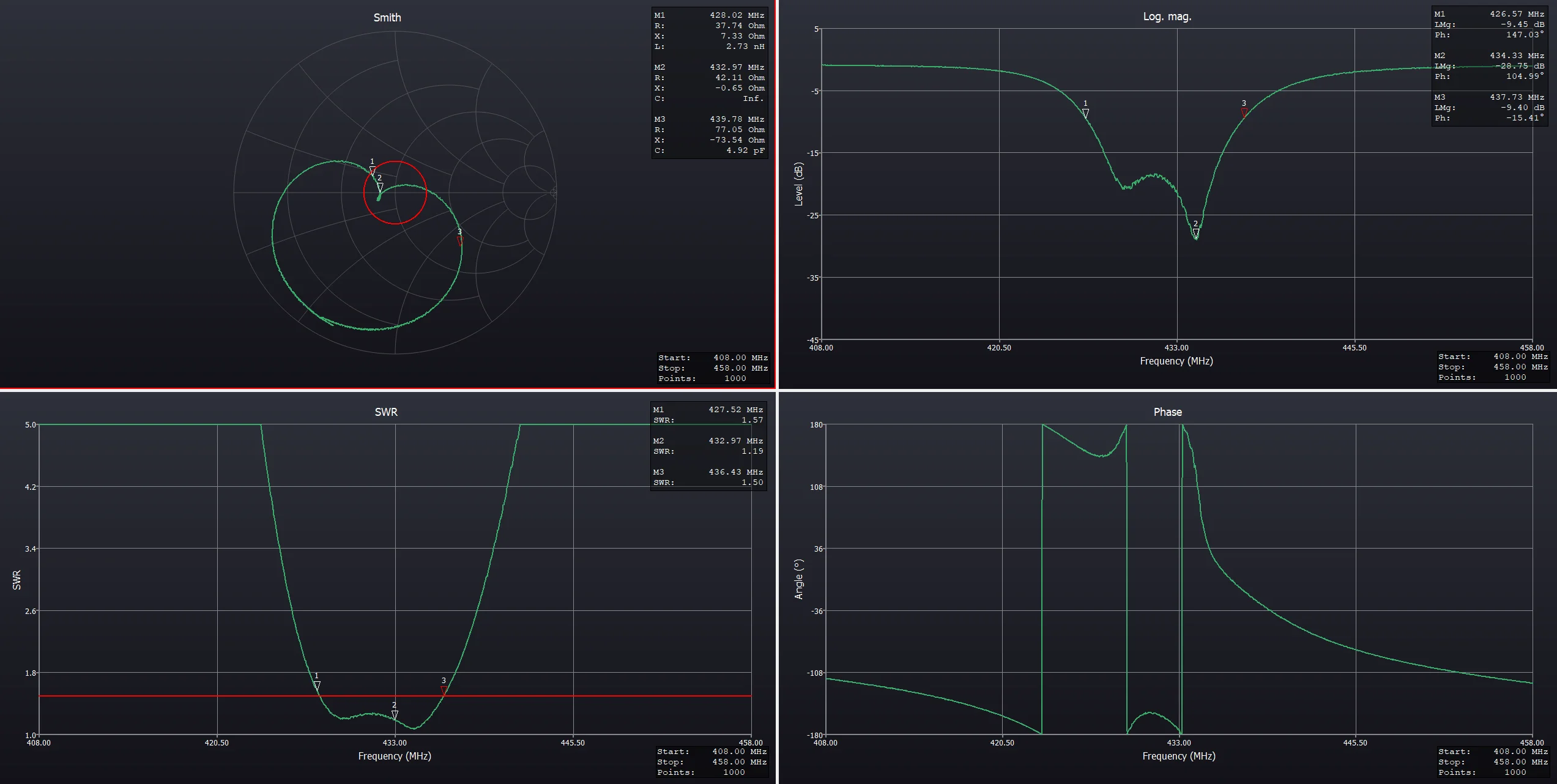

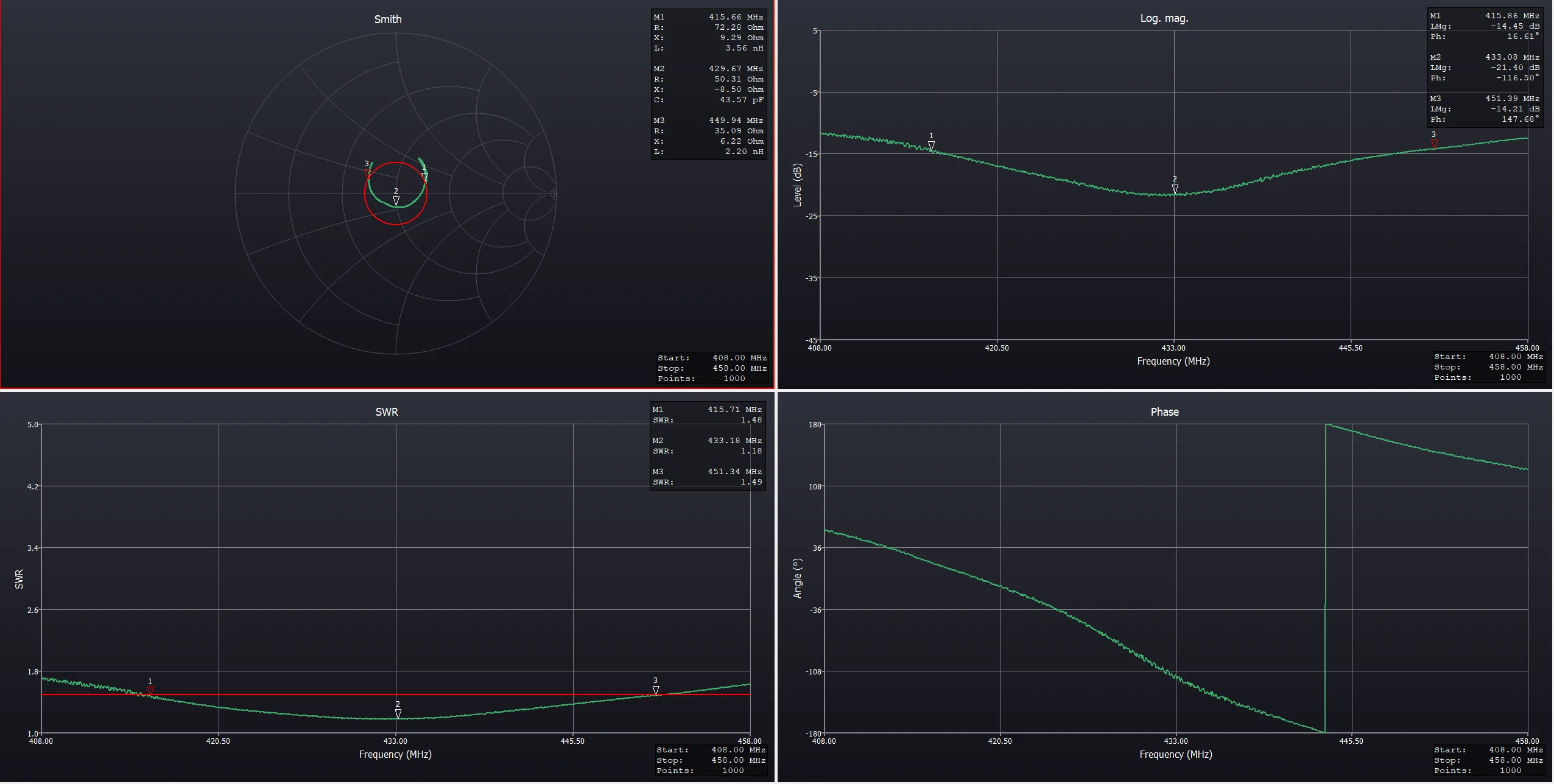

433МГц ПФ433

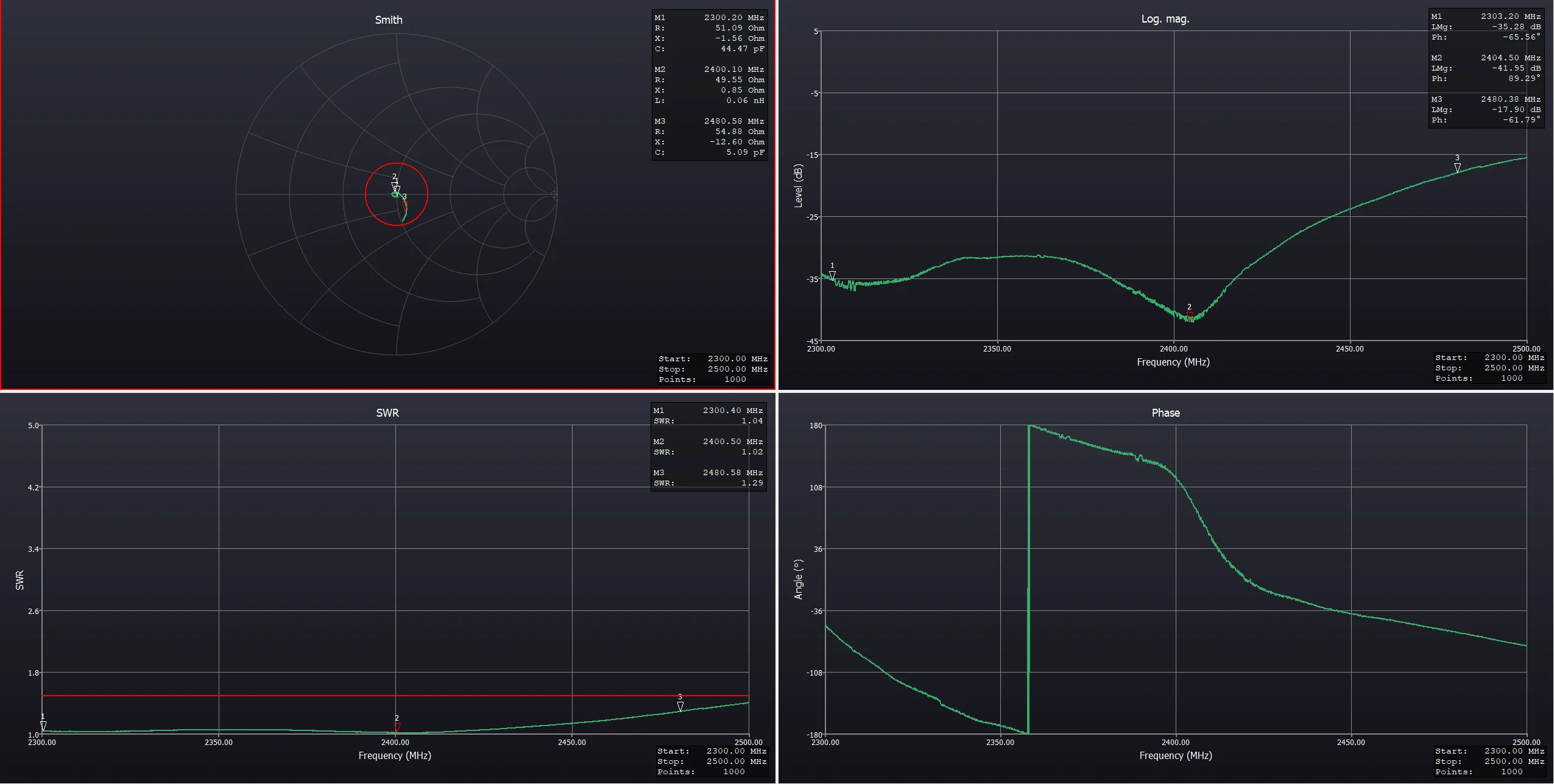

2400 только балун
