Модель
Рабочая температура (℃)
Рабочее напряжение (В)
Максимальный ток (A)
Непрерывный рабочий ток
(A)
Регулирование скорости ШИМ
(1-20 кГц)
Регулирование скорости аналогового напряжения (В)
Выход импульсного сигнала скорости
JYQD-V7.3E2
-20-85 ℃
12V-36V
16А
15а
Рабочий цикл
0-100%
0-5 В
√
Подтвердите, что параметры напряжения и мощности двигателя не превышают указанный диапазон.
Подходит для Холла Бесщеточный двигатель постоянного тока с залом при 120 °, не все производственные порядки Холла соответствуют, для достижения наилучшего эффекта вождения вы можете отрегулировать чередование линии Холла или трехфазную линию двигателя в соответствии с реальной ситуацией.

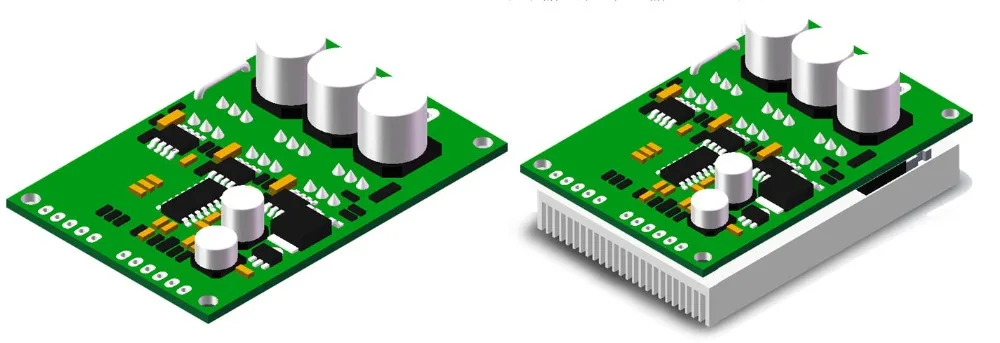

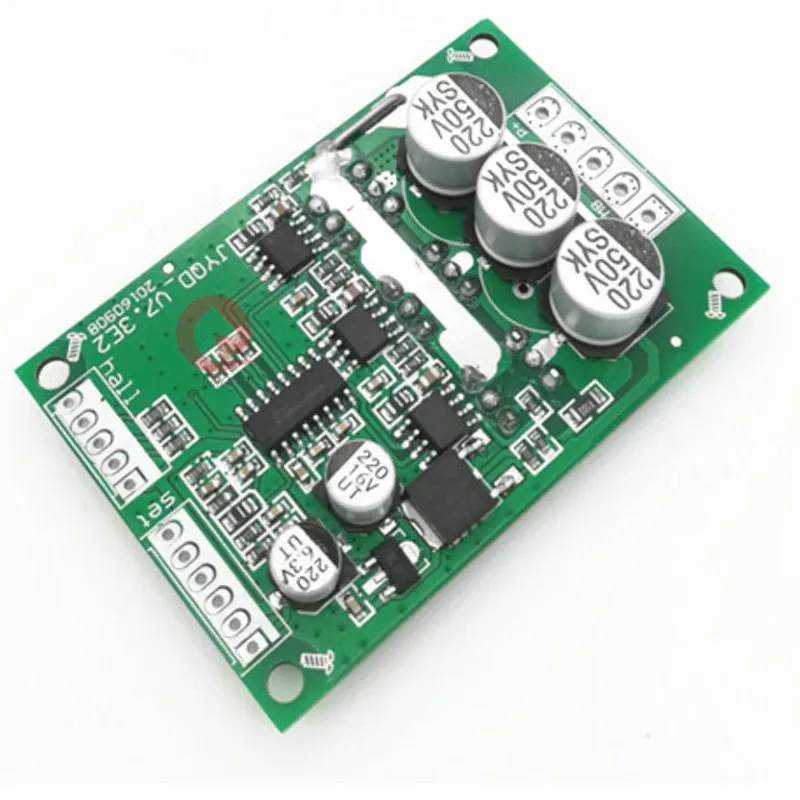

JYQD-V7.3E2-это плата драйвера без корпуса и радиатора, она может управлять двигателем мощностью менее 100 Вт без радиатора, но нуждается в нормальной вентиляции.
Выходной порт 5 В на приводной плате запрещено подключать внешнее силовое оборудование. Это применимо только к внешнему потенциометру или переключателю для регулировки скорости, коммутации и включения

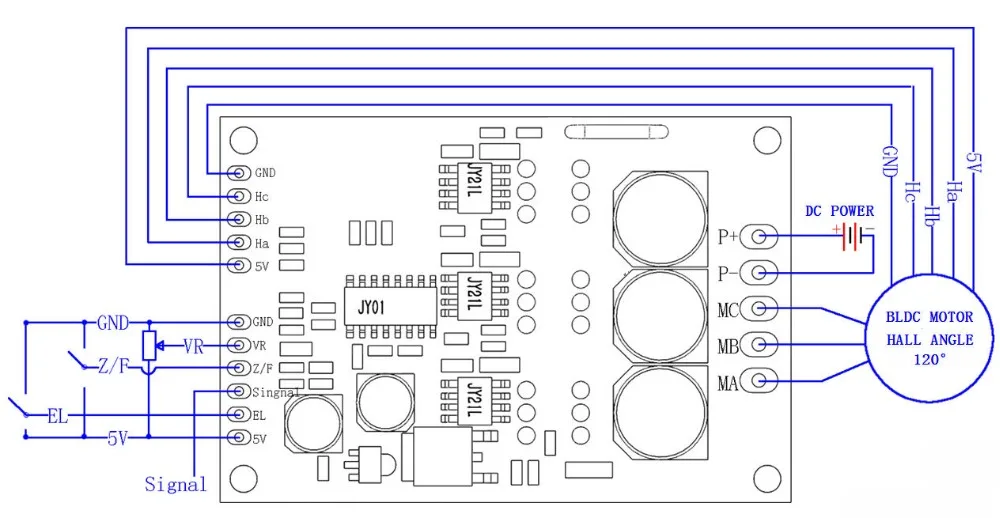

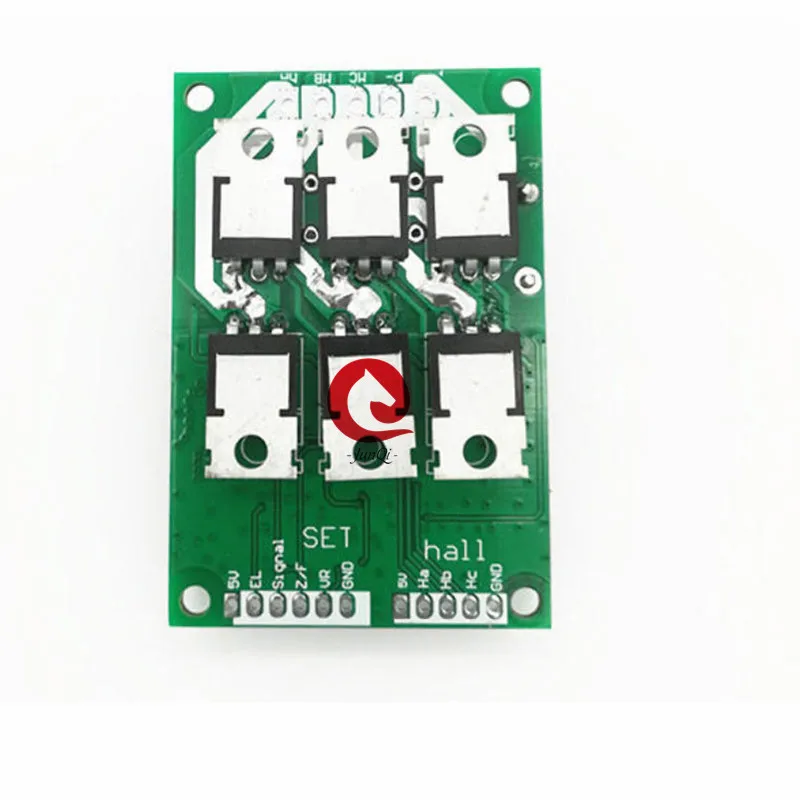

Схема проводки:
1. Порт управления
5v-драйвер платы внутреннего выходного напряжения, внешнего потенциометра или переключателя для регулировки скорости и управления задним ходом
Z/F-вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.
Порт управления скоростью VR. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
EL-Enable port control. Подключите 5 В или нет, чтобы разрешить работу, подключите GND для запрещения работы.
Сигнал-скорость импульсного сигнала на выходе
GND-используется для внутреннего контроля платы водителя

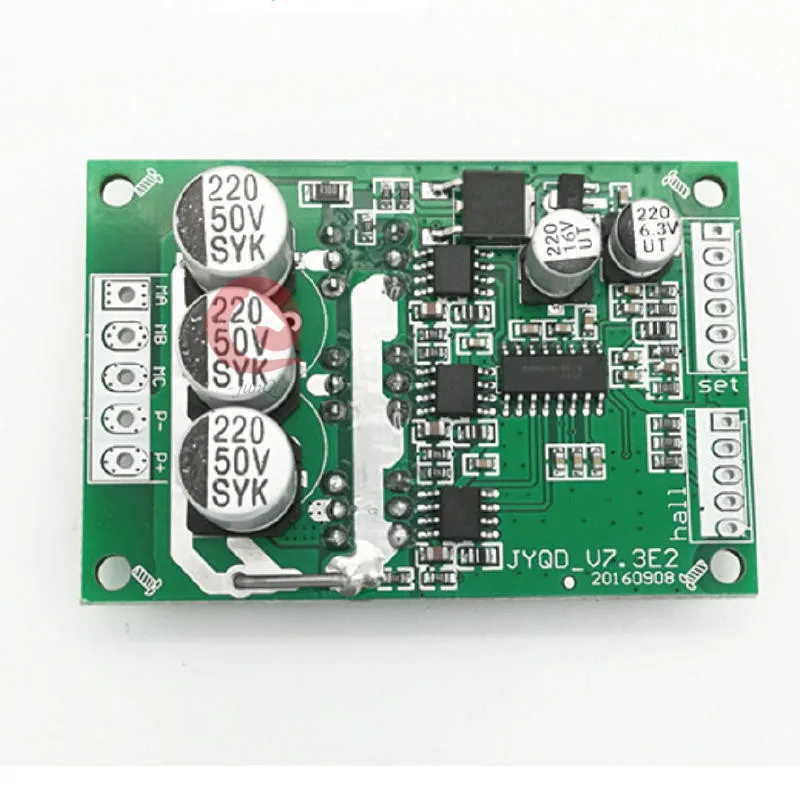

2. Порт питания
МА ---- Фаза двигателя A
MB ---- Фаза двигателя B
MC ---- двигатель фазы C
P-----DC-
P + ---- DC +
3: порт датчика Холла
Ха --- зал А
Hb --- зал b
Hc --- Hall c
GND---GND
Выход 5V---5V
4. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.
5. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм
6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.

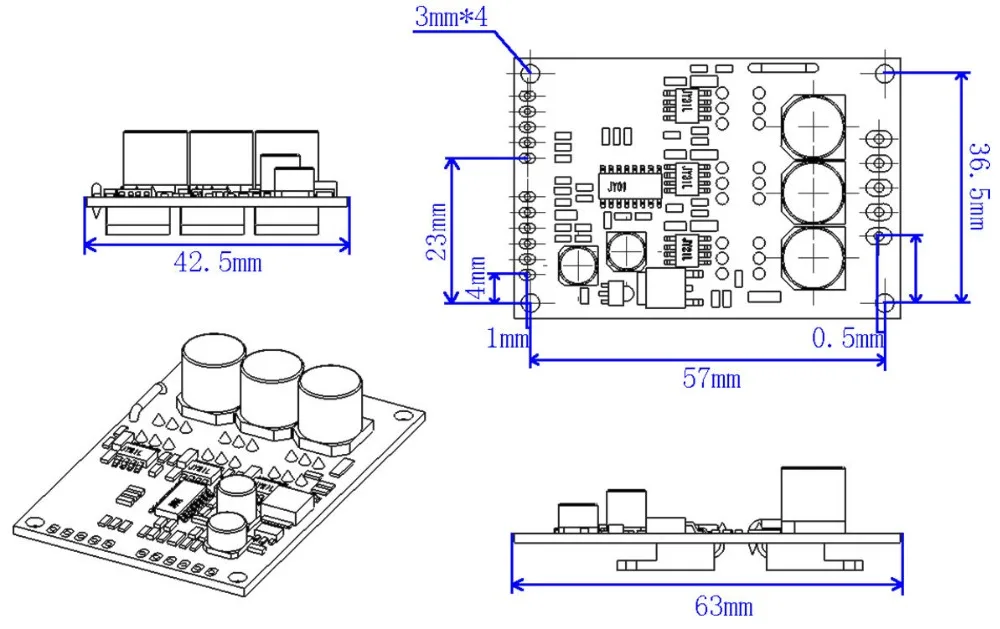

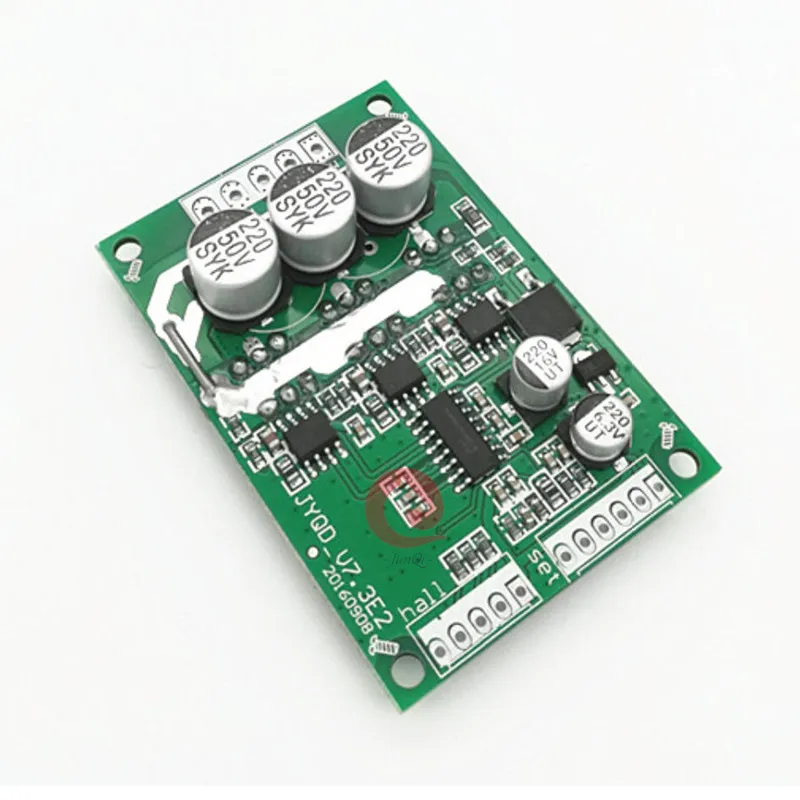

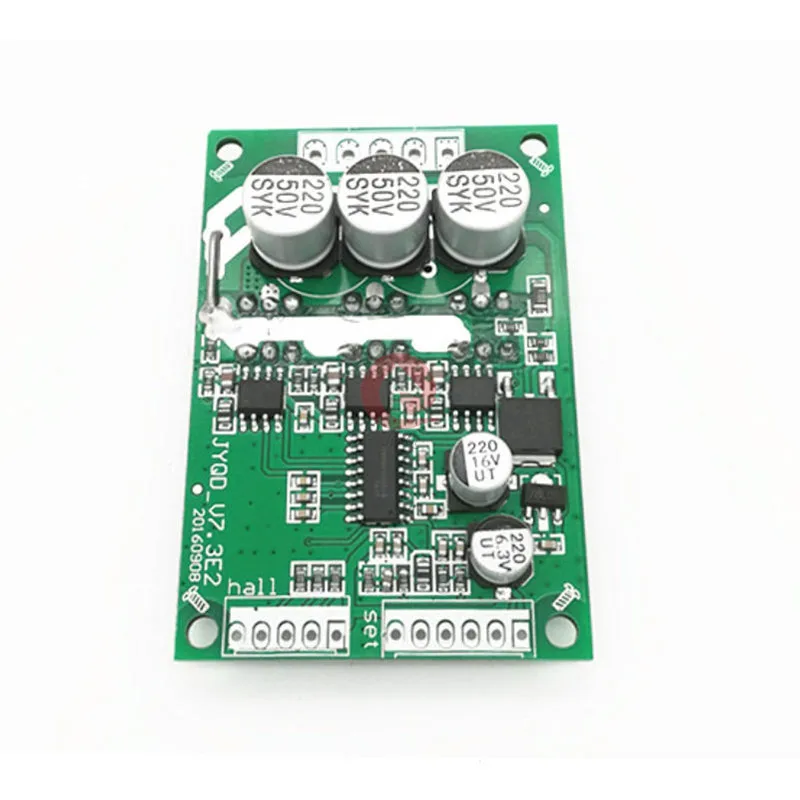

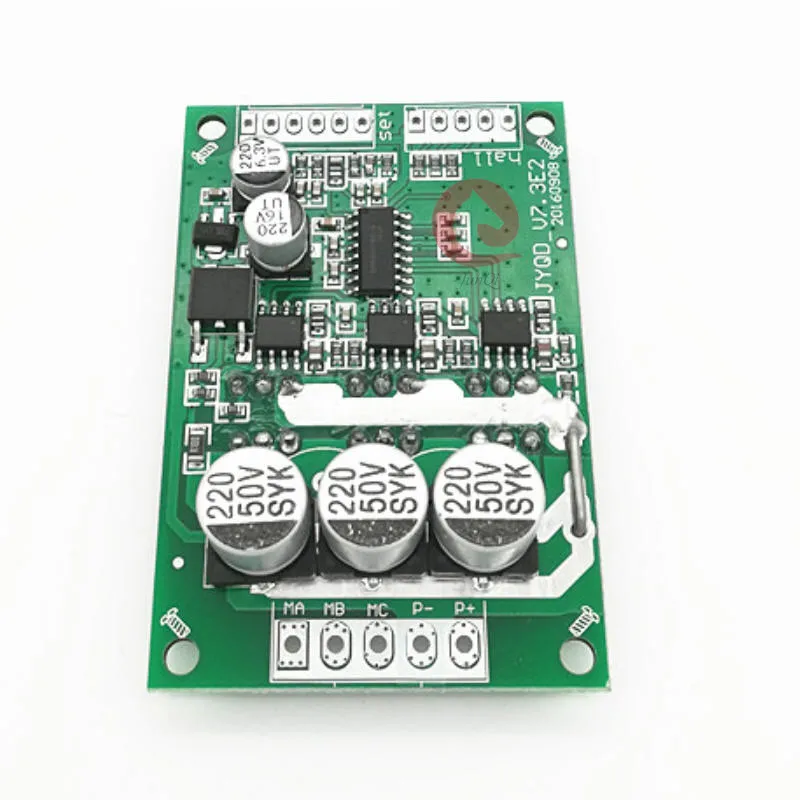

Внешний рисунок:
