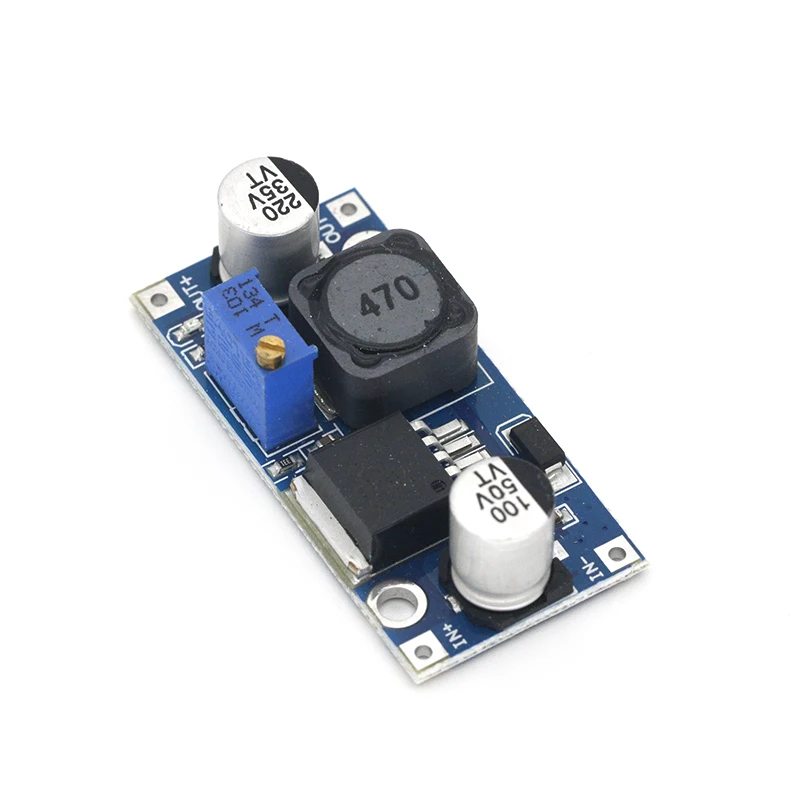

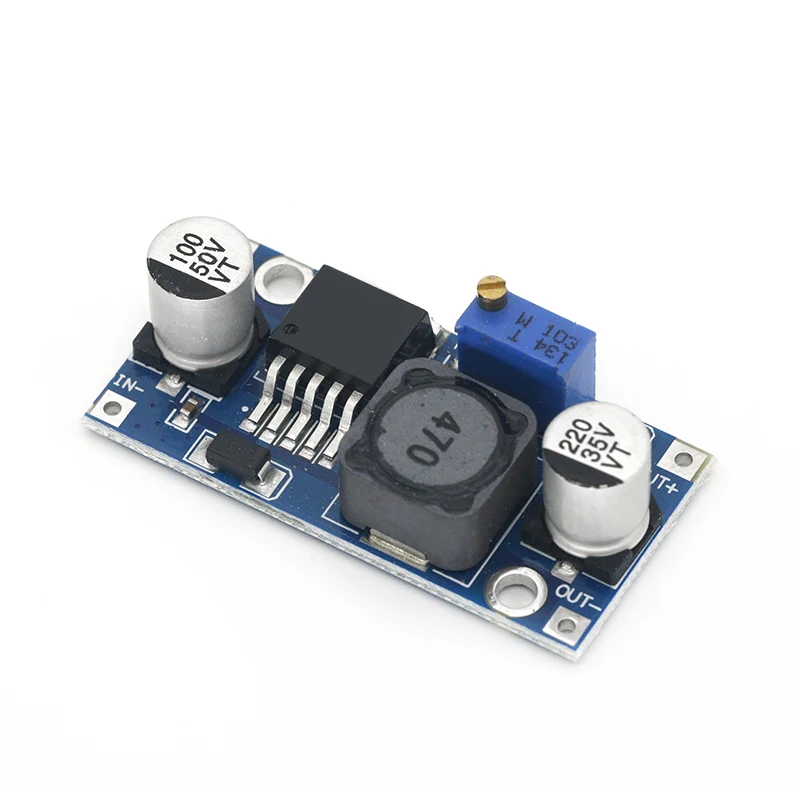

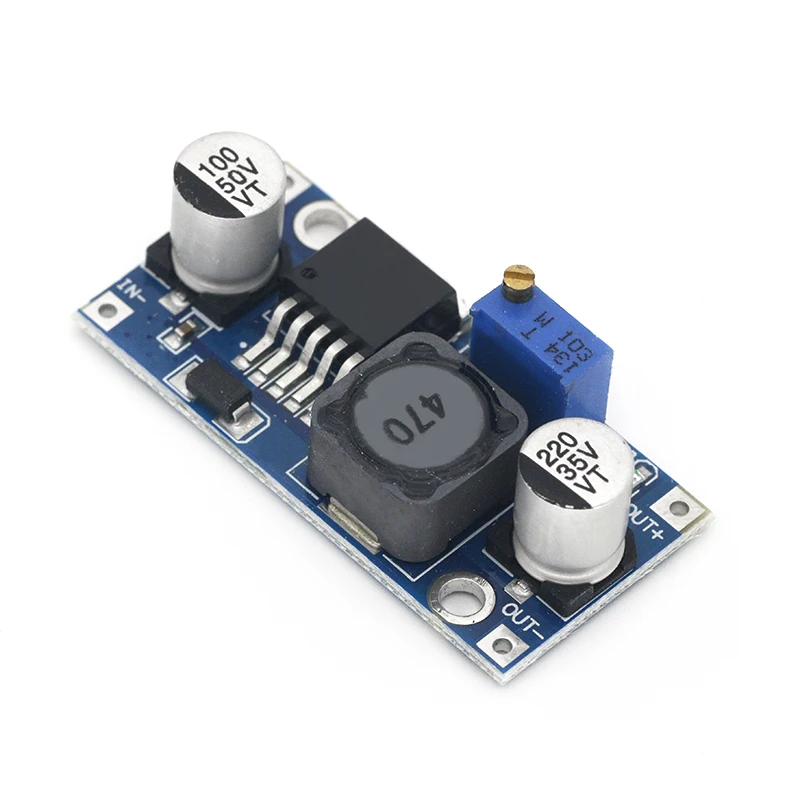

Регулируемый понижающий модуль регулятора питания LM2596, вход постоянного тока 4-35 в, выход 1,23-30 в, 10 шт.

ПродуктПArameters:

Модель продукта: LM2596 DC-DC понижающий модуль;

Входное напряжение: 4,5 V-28V;

Выходное напряжение: 0,8 V-20 м;

Выходной ток: 3A (макс.);

Эффективность работы: 96%;

Частота переключений: 1,5 МГц;

Рабочая температура: -45℃~ + 85℃;

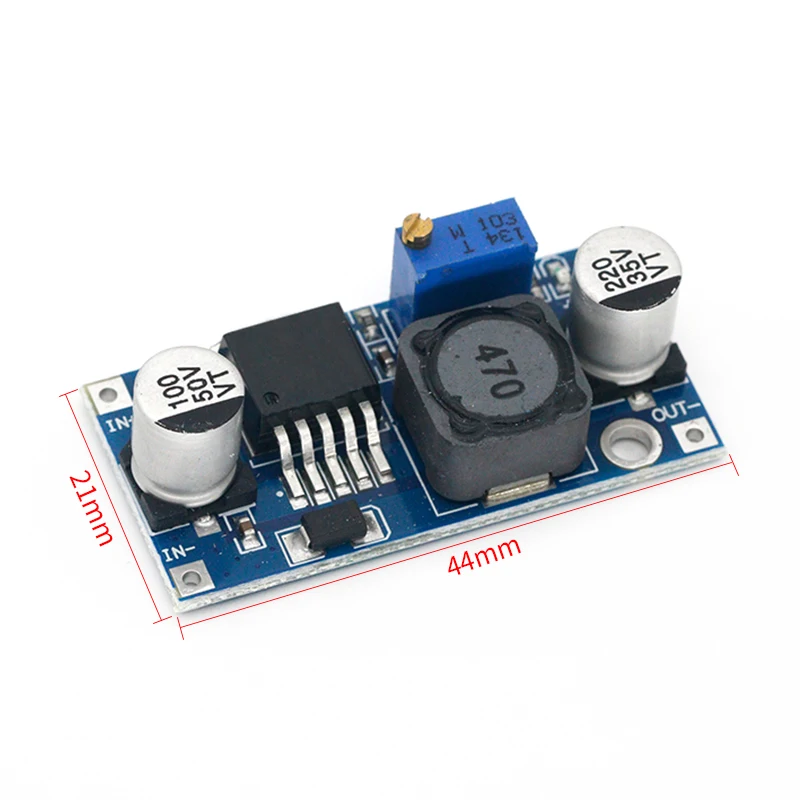

Размер: 44 мм * 21 мм * 14 мм;

Вес: 3 г.

Диапазон входного напряжения:

DC 3V постоянного тока до 40V (входное напряжение должно быть больше, чем 1,5 V выше выходного напряжения слишком высока. Не может увеличить).

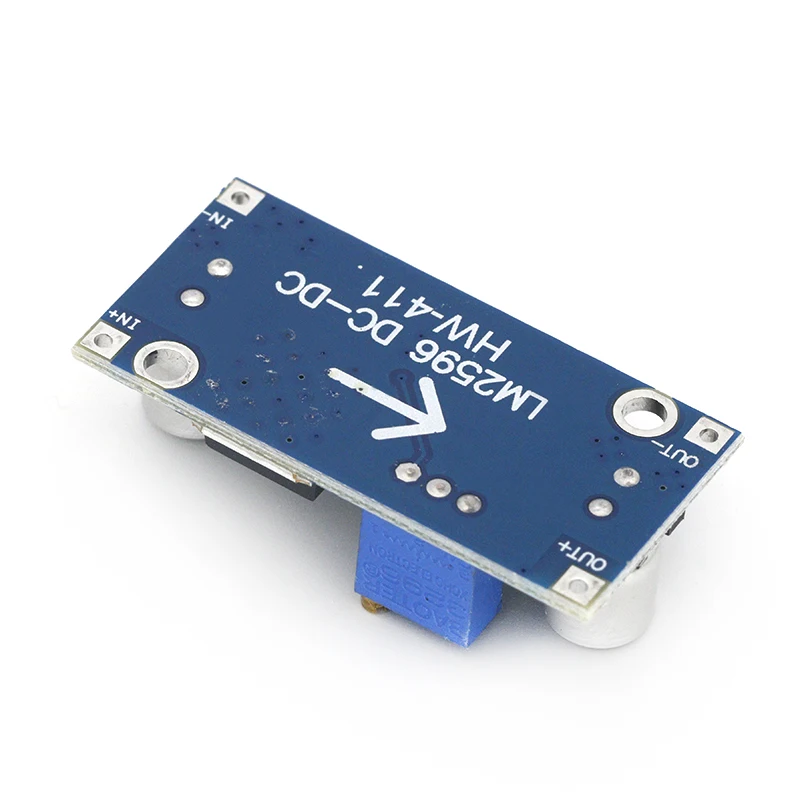

Вход + --- в +.

Введите отрицательный --- IN-.

Диапазон выходного напряжения:

Выход + --- выход.

Выход Отрицательный --- выход.

1,5 до 35V напряжение постоянного тока с плавной регулировкой, максимальный выходной ток 3A.

ПродуктDОписание:

Преимущества:

Все использование импортных SMD алюминиевых электролитических конденсаторов, высокомощных индукторов высокой мощности. Кроме того, каждая пластина прошла строгие Технические испытания, все испытания были завершены с использованием отдельной антистатической защиты сумки посылка. Специально разработанные два винтовых отверстия. Четыре входной и выходной колодки снабжены штифтом, фиксирующим расстояние между отверстиями 100 мил, являются целочисленными многократными, удобными для использования в продукте;

Примечание:

Рекомендуется использовать в течение длительного времени менее 2,5a тока, а также в сочетании с теплоотводом (выход 10 Вт выше); Так как понижающий модуль, чтобы обеспечить стабильную выходную мощность, минимальное 1,5 V дифференциальные.

Регулятор напряжения:

Доступ к мощности (3-40 в), отрегулируйте синюю ручку потенциометра (вращение по часовой стрелке, как правило, повышается, понижается против часовой стрелки) и с мультиметром для контроля выходного напряжения достигает необходимого напряжения.

Проводка:

1. Сварка, сварка непосредственно к входному (выходному) порту линии электропередачи;

2. Штыри для припоя или штыри могут быть вставлены через вставку свинца в туннельную пластину; Припаиваются непосредственно к печатной плате после другого или добавляются булавки.
