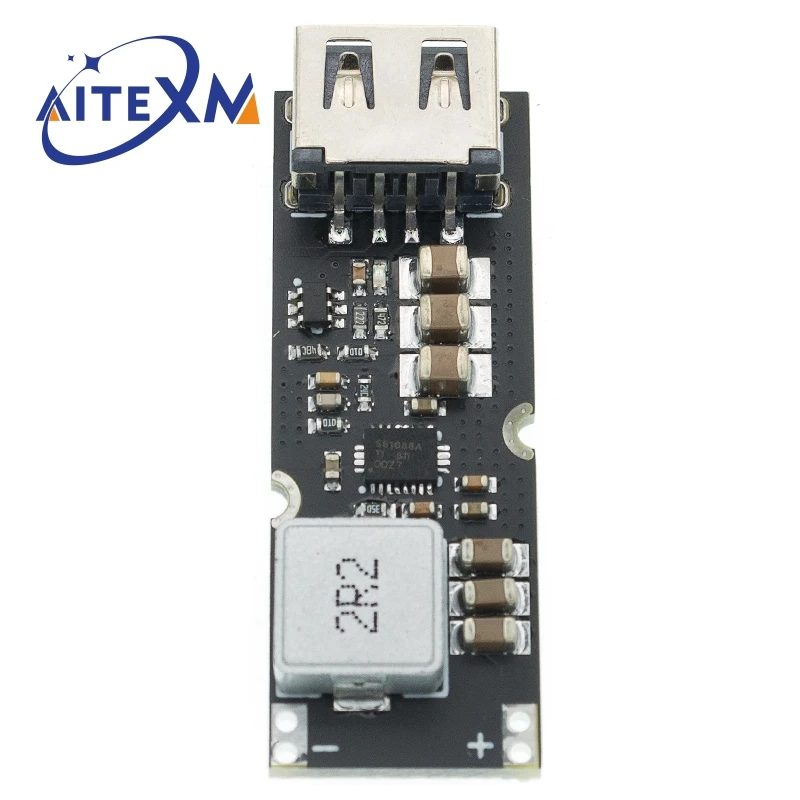

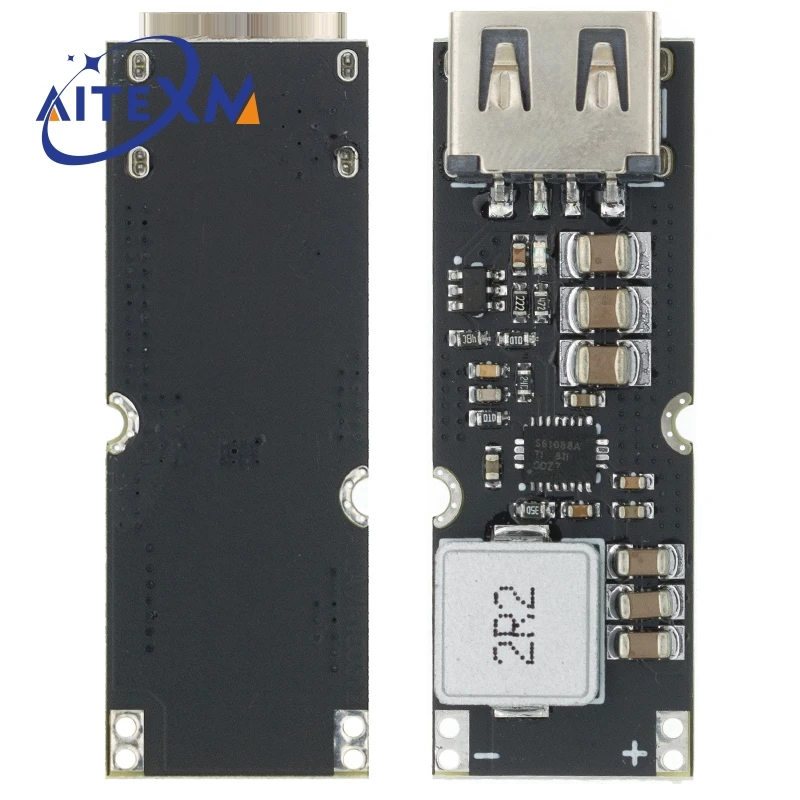

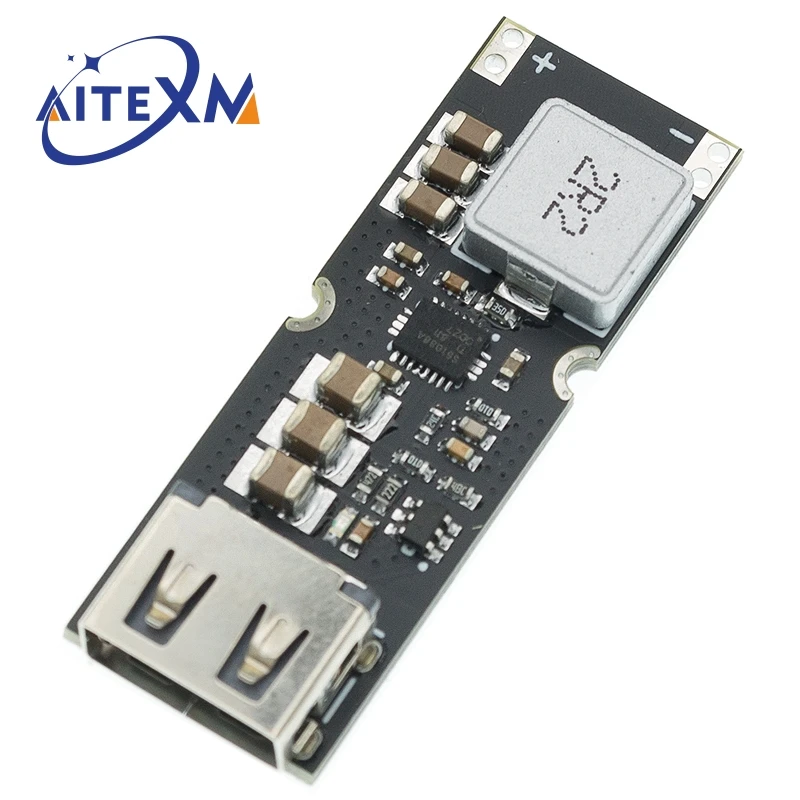

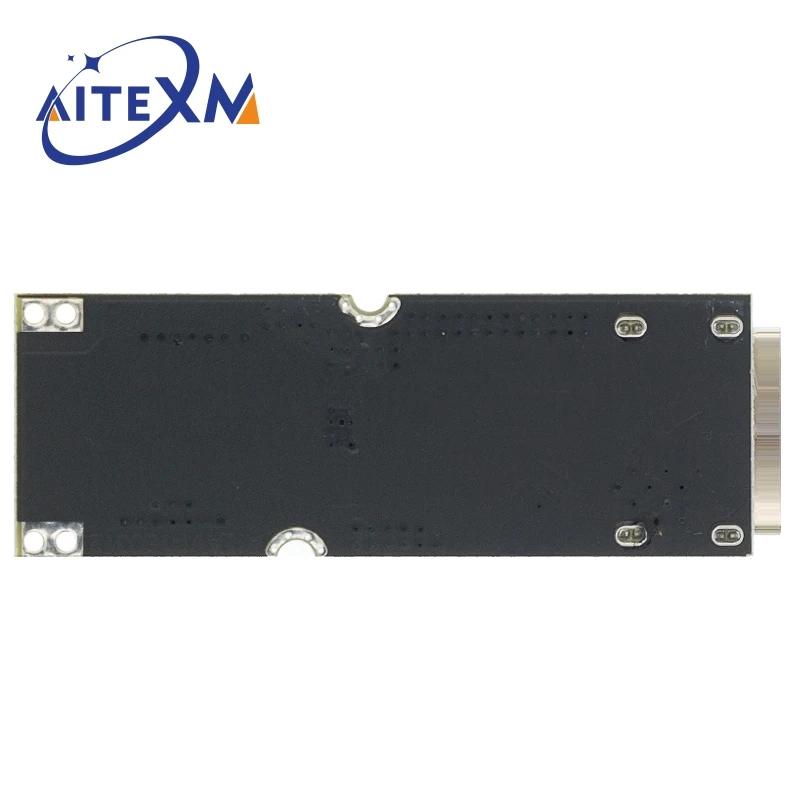

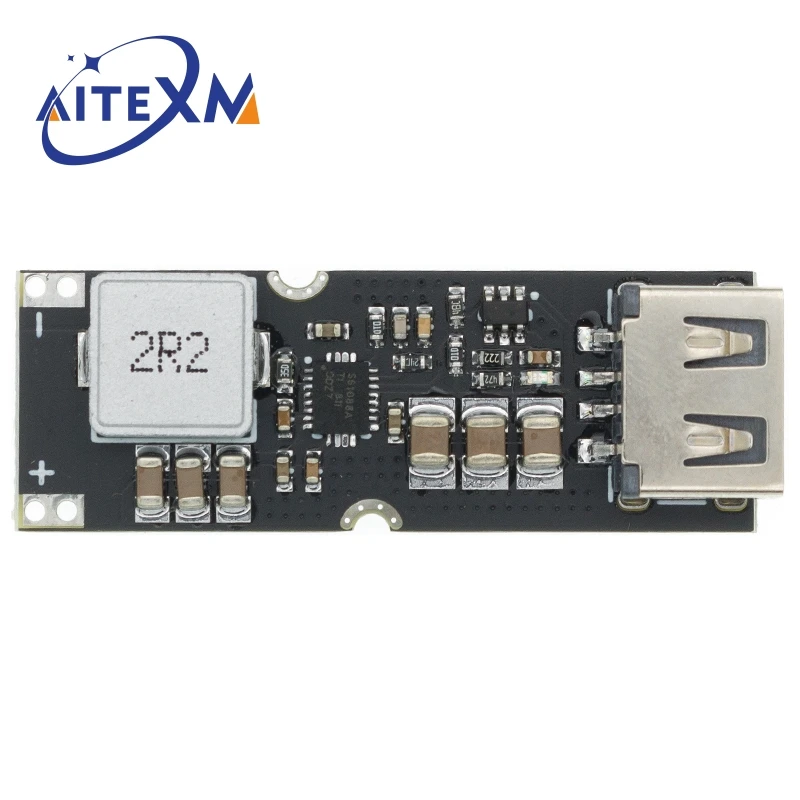

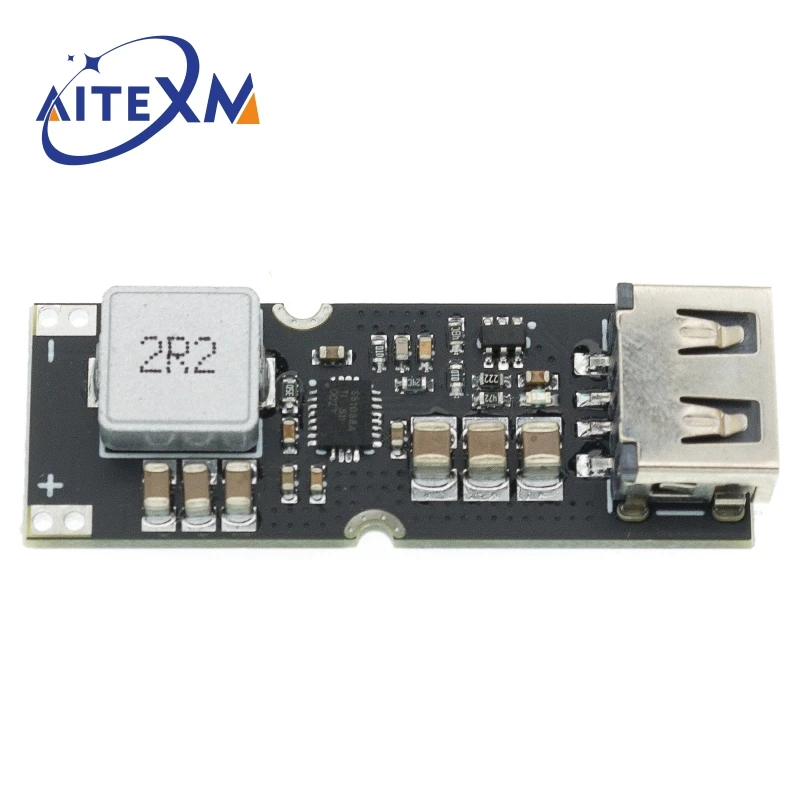

Плата силового модуля TPS61088, 3,7 в, 4,2 в, литр, 5 В, 9 В, 12 В, USB мобильный телефон, быстрая зарядка QC2.0 QC3.0

Название: одноэлементная литиевая батарея, модуль источника быстрой зарядкиОсновной чип управления: TPS61088AИдентификационный чип: FP6601QВходное напряжение: 2,8 ~ 4,5 в, очень подходит для полимерной литиевой батареи 3,7 вВыходное напряжение: по умолчанию 5 В, срабатывает Быстрая зарядка через 4,5 В ~ 12 В в соответствии с Протоколом.Номинальный входной ток: 8 АВыходной ток: 5 В, 3 А, 9 В, 2 А, 12 В 2 А. Выходной ток адаптивен.Выходная мощность: до 24 Вт.Соглашение о поддержке: QC2.0, QC3.0, Huawei FCP, DCP соглашениеКПД до 93%, с типичным значением 90%.Размер модуля: 47,5 (длина) * 16,5 (ширина) * 8 (высота) мм (включая USB)Вес нетто модуля: около 7 граммовЧип FP6601Q объединяет протокол быстрой зарядки HiSilicon и протокол быстрой зарядки интерфейса Qualcomm QC2.0/3.0USB, который может быстро заряжать устройства, поддерживающие протоколы FCP и QC2.0/3,0. В дополнение к поддержке стандарта USB BC1.2, Он также поддерживает устройства Apple и Samsung. Чип может автоматически определять, является ли подключенное в настоящее время устройство устройством QC2.0/3,0 или FCP для автоматической регулировки напряжения.

Особенности продукта:1. Поддержка протокола вывода напряжения и тока FCP.2. Поддержка выходного напряжения Qualcomm QC2.0/3,0 класса A 5 В, 9 В, 12 В.3. Автоматически распознает протокол быстрой зарядки FCP и QC2.0/3,0.4. Поддержка протокольного оборудования китайского телекоммуникационного предприятия YD/T 1591.

TPS61088-это высокомощный, полностью интегрированный повышающий преобразователь с выключателем мощности 11 МОМ и выпрямителем 13 МОМ, который обеспечивает эффективное решение с небольшим форм-фактором для портативных систем. Благодаря широкому диапазону входного напряжения от 2,7 в до 12 В TPS61088 поддерживает приложения с одиночными или двухэлементными литий-ионными аккумуляторами.Устройство имеет возможность переключения тока 10 А и способно выдавать выходное напряжение до 12,6 в.

TPS61088 использует адаптивную топологию управления постоянным пиковым током для регулирования выходного напряжения. TPS61088 работает в режиме ШИМ в условиях средней и большой нагрузки. В светильник нагрузки устройство может выбрать один из двух следующих режимов работы через контактный разъем режима. Один из них-режим PFM, повышающий эффективность; Другой-принудительный режим ШИМ, который позволяет избежать проблем с приложением из-за низкой частоты переключения. Частоту переключения в режиме ШИМ можно регулировать от 200 кГц до 2,2 МГц с помощью внешнего резистора. TPS61088 также реализует программируемую функцию плавного запуска и регулируемый предел пикового тока переключения.Кроме того, устройство имеет защиту от перенапряжения на выходе 13,2 В, защиту от перегрузки по току цикла за циклом и защиту от теплового отключения.TPS61088 доступен в 20-контакпосылка упаковке VQFN 4,50 мм × 3,50 мм.Введение в приложение продукта:Этот модуль может применяться к одноэлементной литиевой батарее на выходе 5-12 В для общей цифровой зарядки продукта, например, мобильных телефонов, Ipad, MP3, PSP и так далее. Его можно использовать как мощный выходной мобильный источник питания, только подключив аккумулятор. Возможно также подачу питания на продукт 5-12 В, установив выходное напряжение.
