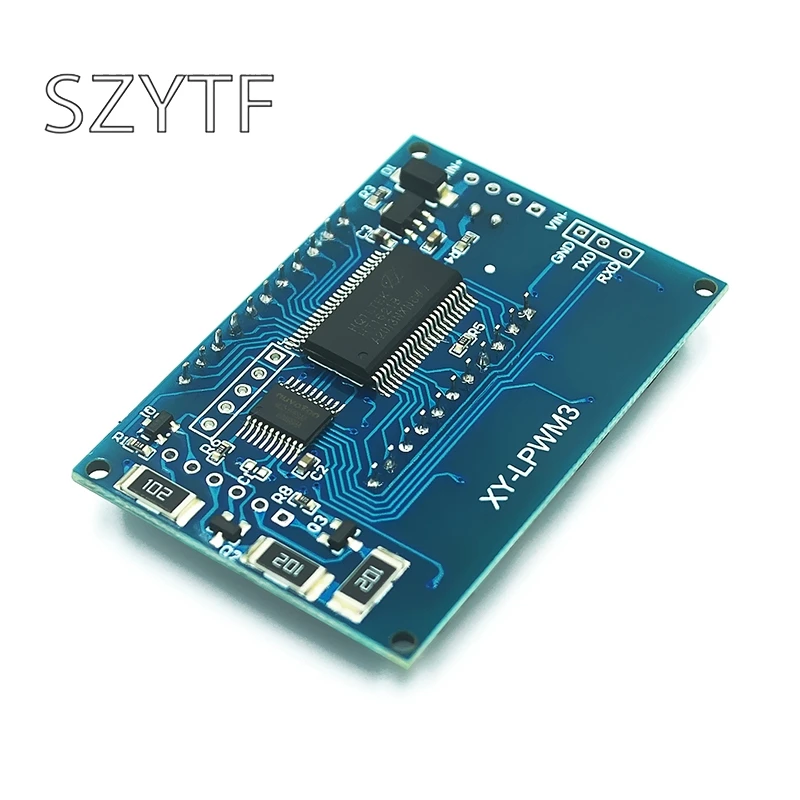

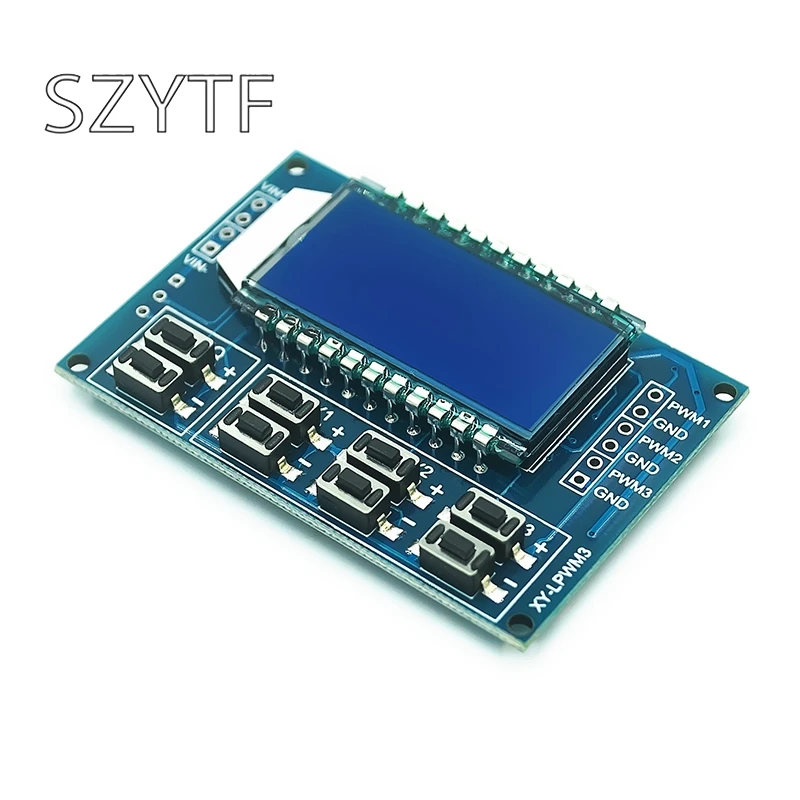

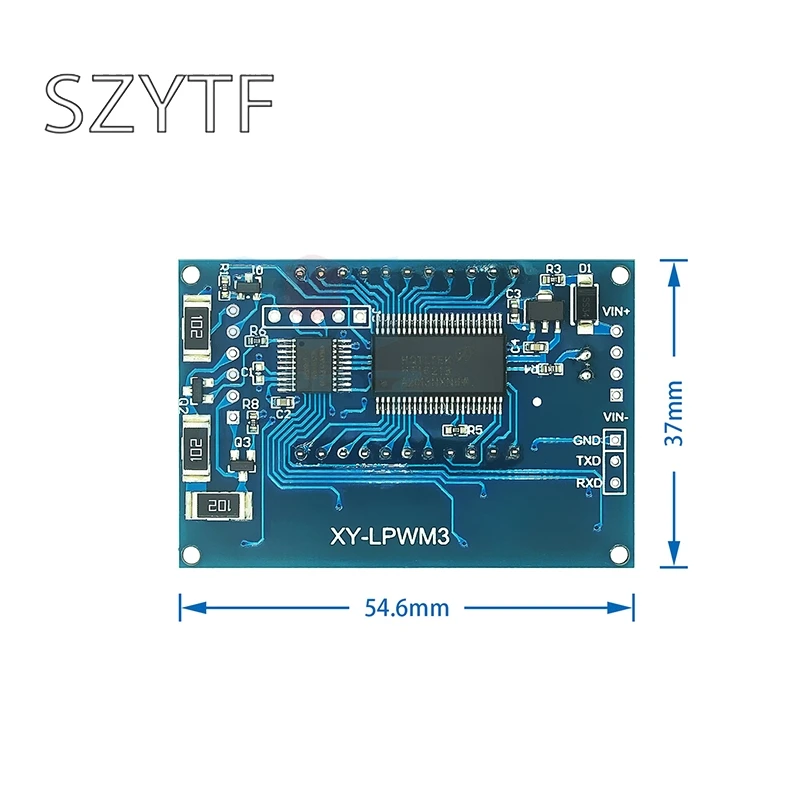

3 дорожное регулируемое отношение мощности PWM частота импульса СкваМодуль генератора прямоугольных волн
Окно модулей:
1. 3 дороги, PWMAdjustable выход, частота, 3-канальный Частотный выход является последовательным, коэффициент обязанности может быть скорректирован независимо, подходит для большинства случаев;
2. LCDLCD частота и коэффициент мощности, это очень ясно, регулировка очень удобна
3. Широкий диапазон частот и высокая точность;
4. Может ли последовательный порт
А, модуль
3.Дорога, PWMOutput, широкий диапазон частот и коэффициент мощности могут быть независимыми регулировкой в реальном времени;
Частота делится на четыре диапазона, автоматический переключатель:
1. XXX (Нет точки): самый маленький unit1 hzThe значение дальномер 1 Гц ~ 999 Гц;
2. 7,0. Х. Х Д х Ш х В (знака после запятой в сто-бит) является самым маленьким unit0.01 KhzThe значение range1.00 кГц до 9,99 кГц;
3. XX. X (Десятичная точка в десятке): самый маленький unit0.1 кГц; Оценка объема10,0 кГц до 99,9 кГц
4. X.X.X (Десятичная точка в 10 и сто): является самой маленькой единицей 1 кГц; Значения объемаОт 1 кГц до 150 кГц
E. g. Частотный дисплей: 100 saidPWMThe output100HzThe pulse;
1,01 saidPWMThe output1.01 K. Пульс;
54,1 saidPWMThe output54.1 KHzThe pulse;
1.saidPWMThe output124 KHZThe pulse;
Коэффициент полезности: 0 ~ 100%, включая 100%, чтобы использовать 0%, чтобы сказать.
Все заданные параметры, сохраняют при падении источника питания.
Во-вторых, настройки параметров
Модуль has8A Отдельная кнопка для установки частоты и коэффициента мощности, поддерживает короткое в соответствии с (a) увеличение или уменьшение и длительное нажатие (быстрое увеличение или уменьшение), очень прост, установите параметры автоматически сохраненные, не теряйте при падении источника питания.
3 кнопки дорожного цикла можно нажимать одновременно, регулировка в реальном времени, жидкокристаллический дисплей наконец-то нажимает на кнопку, высокая производительность в реальном времени, может использоваться для простого сканирования коэффициента нагрузки на несколько дорог.
Три, параметры модуля:
1. Рабочее напряжение: 3,3 ~ 30 v;
2. Диапазон частот: 1 Гц ~ 150 кГц;
3. Точность точности частоты: на каждом диапазоне is2 % или около того;
4. Грузоподъемность: выходной ток сигнала может быть in5 ~ 30 maOr so;
5. Диапазон выхода: PWMAmplitude и напряжение источника питания равны;
6. Температура окружающей среды:- 20 ~ + 70 ℃.
Четыре, область применения:
1. Используйте d в качестве генератора сигналов квадратной волны, квадратный волновой сигнал для использования экспериментальной разработки;
2. Используется для генерации квадратного волнового сигнала управления двигателем;
3. Регулируемый пульс, forMCUUse;
4. Регулируемый пульс, Управляйте соответствующей схемой (PWMThat перемещает светильник и т. д.).
Пять, контроль последовательного порта (микрокомпьютерная связь с одним чипом)
Стандарт связи: 9600 бит BPSData 8:Стоп-бит: 1.Контрольная цифра: нетУправление потоком: нет
1. Настройка частоты
"F101": Установите частоту for101 Гц (001 ~ 999)
"F1.05": Установите частоту на 1,05 кГц (1,00 ~ 9,99)
"F10.5": Установите частоту на 10,5 кГц (10,0 ~ 99,9)
"F1.0.5": Установите частоту for105 кГц (1.0.0 ~ 1.5.0)
2. Настройка коэффициента мощности
"Dx: yyy": установить PWMThe duty ratiox:(1 ~ 3)PWMThe серийный номер, Yyy :( коэффициент пошлины 000 ~ 100%;
Например, D1:050, настройте first1Road,PWMDuty ratio50 %
3. Прочитайте заданные параметры
Чтобы отправить «Чтение», прочитайте набор параметров.
Чтение формата данных: F156.D1:052.D2:059.D3:058.
Настройка успешно возвращается: вниз;
Не удалось вернуть установку: осень.
