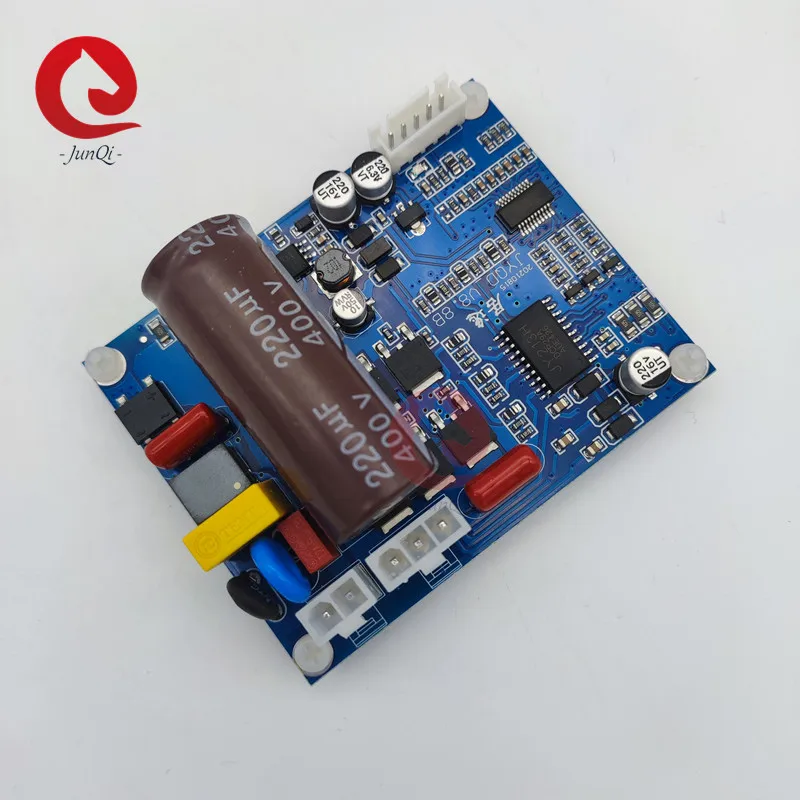

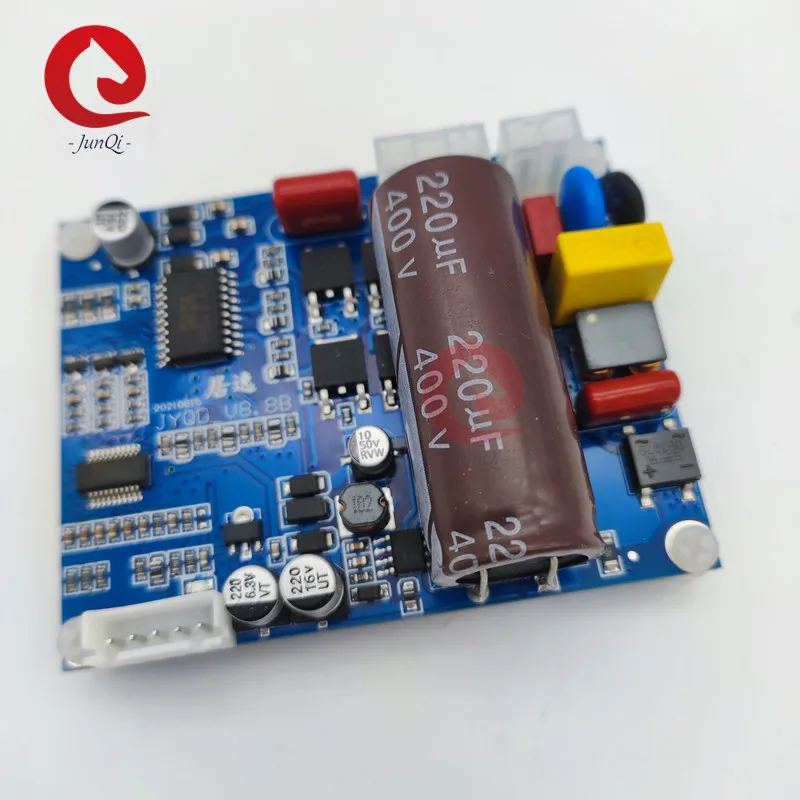

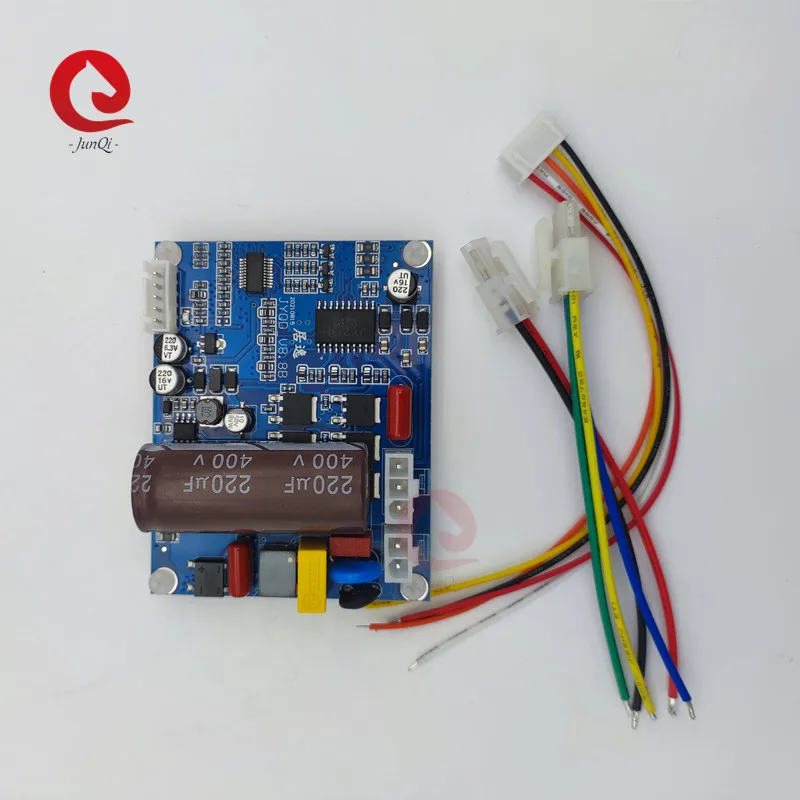

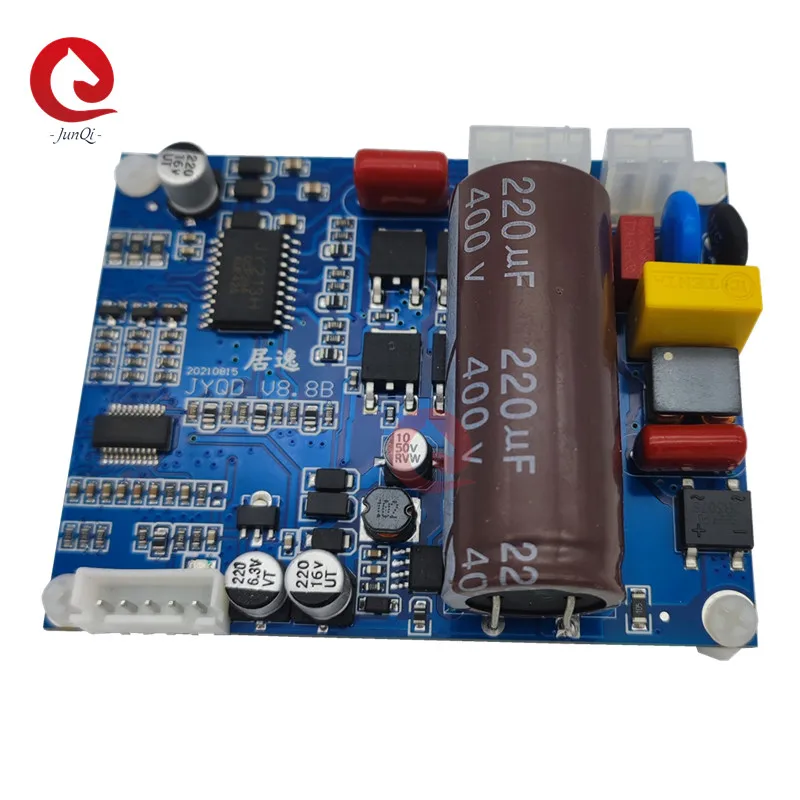

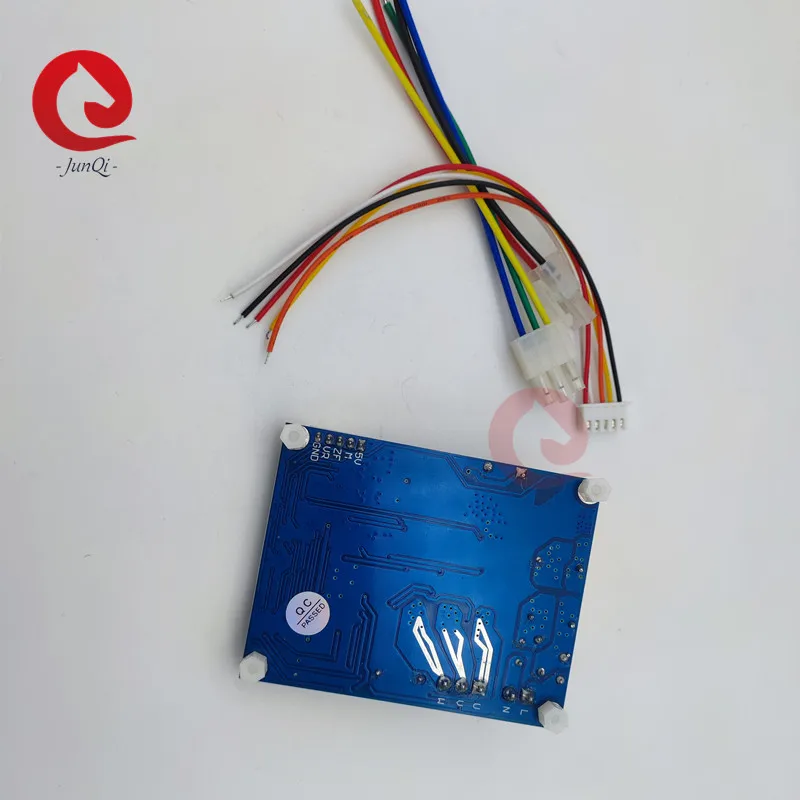

Оригинальный бесщеточный двигатель JUYI Tech YQD_V8.8B, обновленная версия, плата привода высокого напряжения постоянного тока, плата управления двигателем
Последнее обновление: 29.09.2024
(Для бессенсорного бесщеточного двигателя постоянного тока)
Номер модели
JYQD-V8.8 / JYQD-V8.8B
Рабочая температура.
-20-85 ℃
Рабочее напряжение
90-265 В переменного тока
Максимальный ток
1А
Cont. Рабочий ток
0.5A
ШИМ контроль скорости
Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100%
Регулирование скорости аналогового напряжения
0-5 В
O.V / L.V защита
Да
Выход импульсного сигнала скорости
Да
1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано.
2. Этот драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не очень хороший (например, запуск дрожания, Реверсивный, рабочий ток двигателя noload слишком большой, скорость не стабильна, эффективность низкая, И не может начать работу с нагрузкой.) Клиенты могут настроить сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку)
3. JYQD-V8.8 плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, не нужно добавлять радиатор, это только должно обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 60 Вт, он должен добавить радиатор, как показано на диаграмме ниже.
4. Выходной порт 5 В на плате драйвера не позволяет подключать внешнее устройство. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота.
5. Терминал «M» на плате драйвера JYQD-V8.8-это импульсный выходной сигнал скорости двигателя (выход push-pull), а максимальный выходной ток-менее 5 мА.

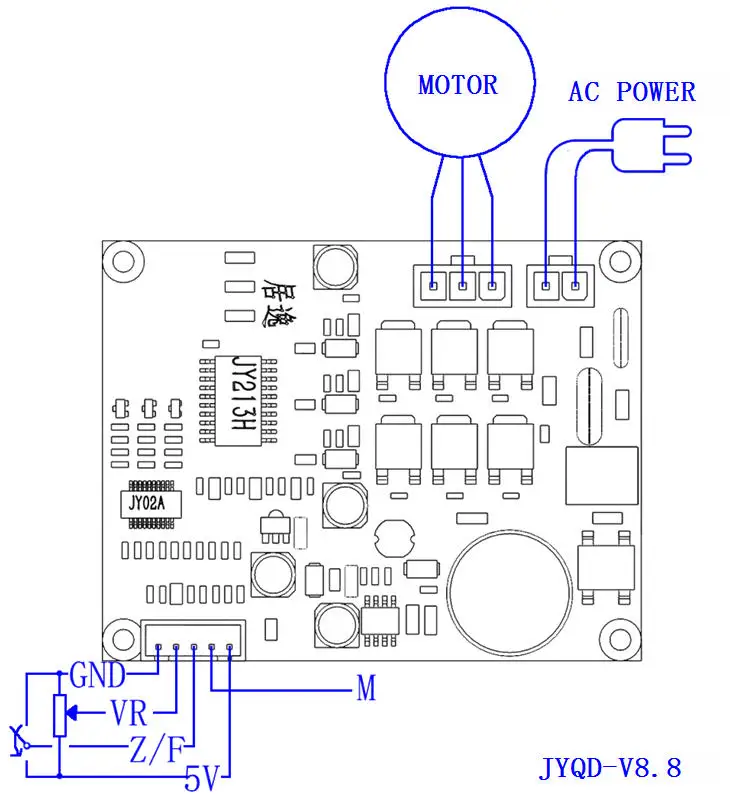

Схема проводки:
5V ----- драйвер платы Внутренний выходное напряжение
M ---- выходной порт импульсного сигнала скорости двигателя, 5 в импульсный сигнал.
1. Порт управления
Z/F ---- вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.
VR ---- порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
GND-используется для внутреннего управления приводной платы
2. Порт питания
U/MA ---- Фаза двигателя A
V/MB ---- Фаза двигателя B
W/MC ---- двигатель фазы C
AC----L
AC----N
3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.
4. Эта плата драйвера переменного тока может быть встроенным драйвером в приложении
5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.

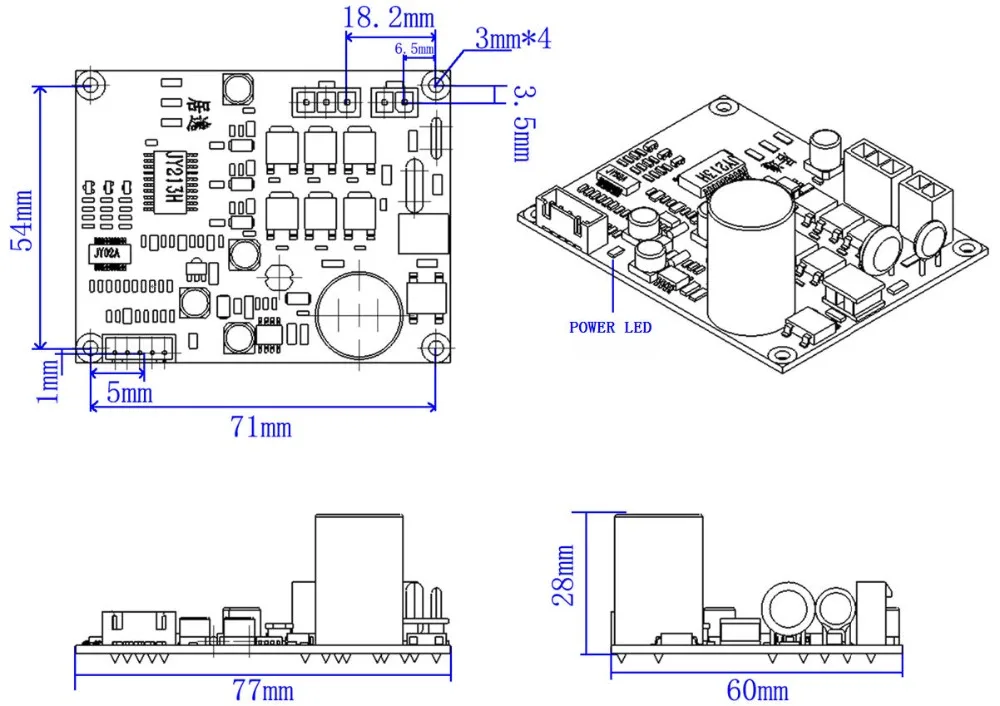

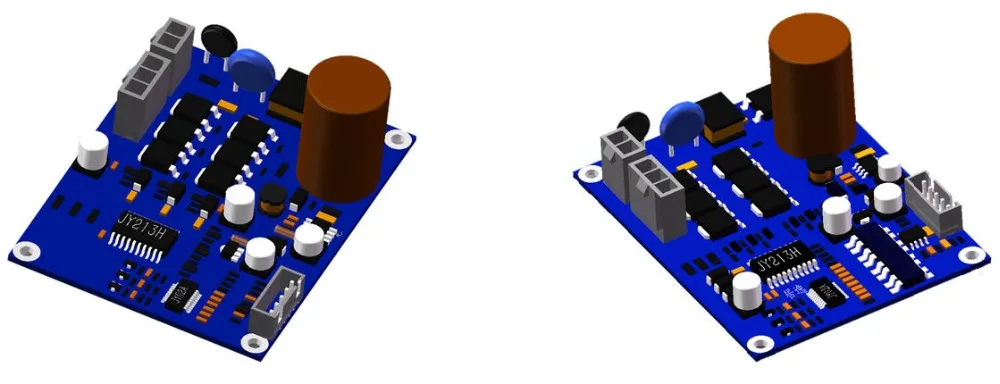

Внешний рисунок:
