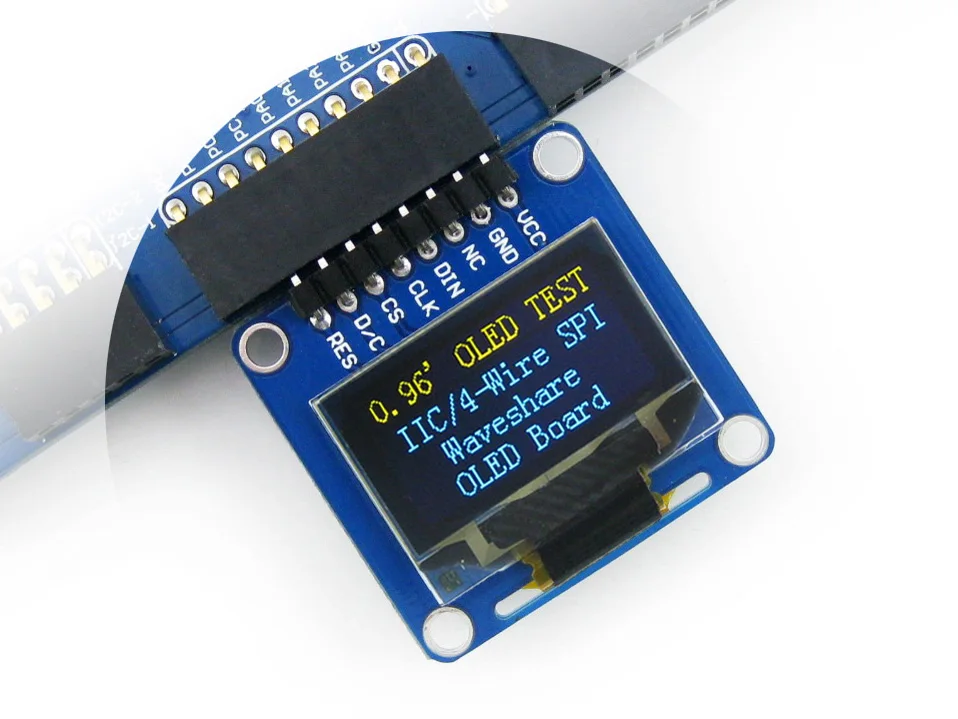

0,96 дюймовый OLED (A), 0,96 дюймовый дисплей, SPII2C интерфейсы, горизонтальный пинжектор, чип SSD1306, желтый, синий цвет, широкий Видимый угол
822,40₽
В наличии!
Embedunion-Electronics development board/Display/modules... Store - Надежность 99.5%
Более 1752 подписчиков, дата открытия магазина 01.08.2012
- Положительные оценки: 100% (46)
- Соответствие описанию: 100%
- Отвечает на сообщения: 98%
- Скорость отправки: 100%
Последнее обновление: 25.03.2022
Модуль светодиодного ЖК-дисплея 0,96 дюйма O светодиодный (B) 128*6...
0 Отзывов
2 Заказов
1 201,41₽
Светодиодный модуль с ЖК-дисплеем 0,96 дюйма, 128*64, I2C, IIC, SPI...
0 Отзывов
0 Заказов
846,38₽
Описание продукта:

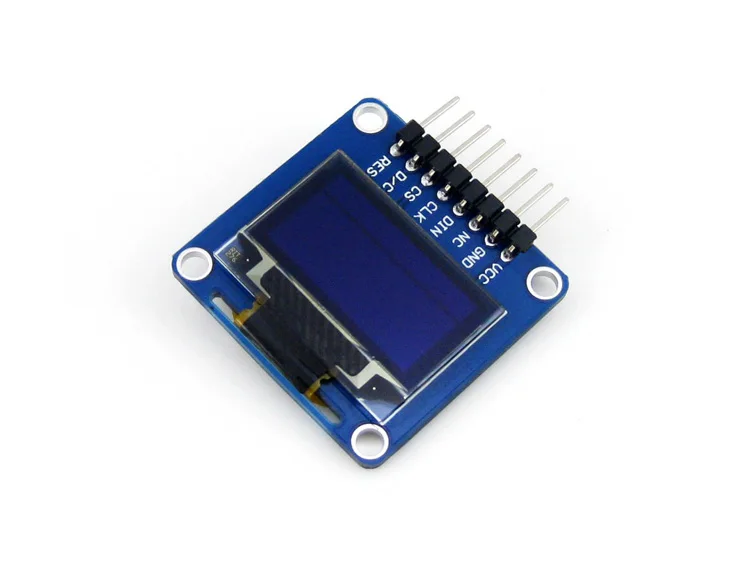

0,96 дюймовый OLED, SPI/iec интерфейсы, угловой/горизонтальный pinheader
Основные параметры
Чип драйвера
SSD1306
Интерфейс
3-провод SPI, 4-провод SPI, I2C
Разрешение
128*64
Размер дисплея
0,96 дюймов
Цвета
1/4 желтая секция, 3/4 синяя секция
Широкий угол
> 160 °
Рабочая температура. (℃)
-20 ~ 70
Температура хранения (℃)
-30 ~ 80
Рабочее напряжение
3,3 В/5 В
Применимость
Аппаратные платформы, такие как Raspberry Pi/Jetson Nano/Arduino/STM32

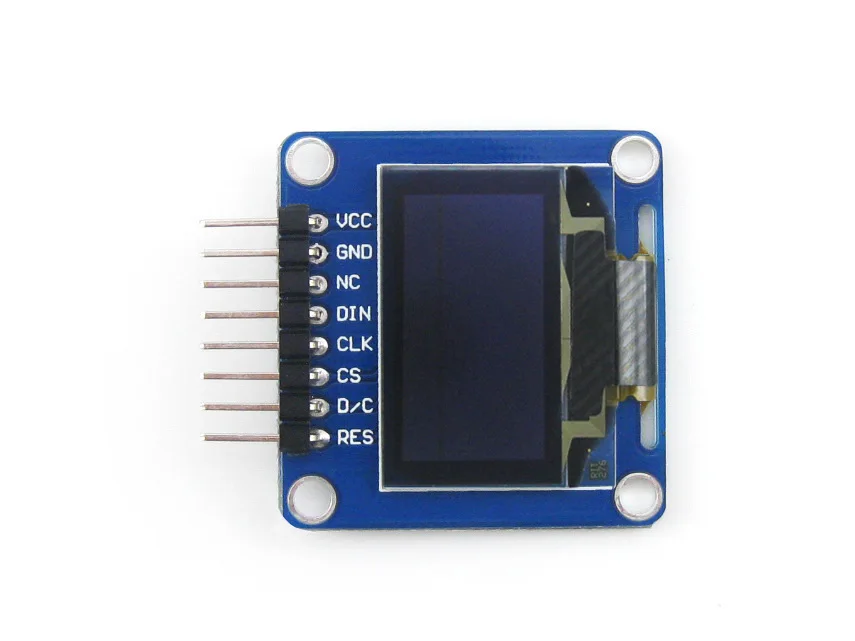

Интерфейс
PIN нет.
Символ
Описание продукта:
-1 шт.
VCC
Положительная мощность (Входная мощность 3,3 ~ 5 В)
2
GND
Заземления
3
NC
NC
4
DIN
Ввод данных
5
CLK
Часы входного сигнала
6
CS
Выбор чипа, низкая активность
7
D/C
Командный сигнал, низкий уровень для команды, высокий уровень для данных
8
Рез
Сигнал сброса, низкий активный

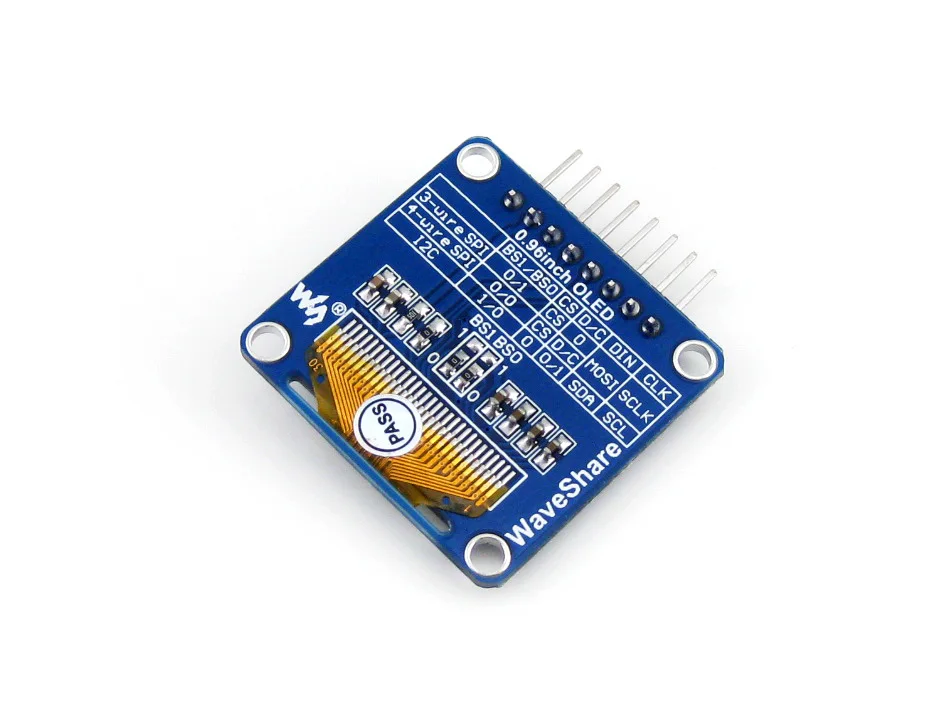

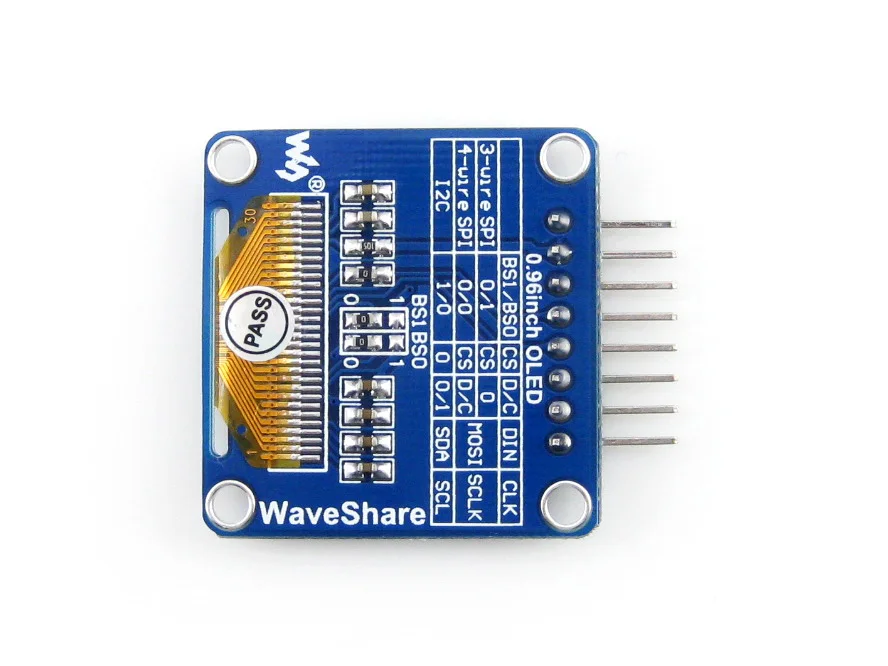

Аппаратные средства конфигурации
Режим/интерфейс
BS0/BS1
DIN
SCK
3-провод SPI
1/0
MOSI
SCLK
4-провод SPI
0/0
I2C
0/1
Внесение изменений
SCL
Заказ Info
0,96 дюймовый OLED-дисплей предоставляет 2 варианта встроенного pinheader:

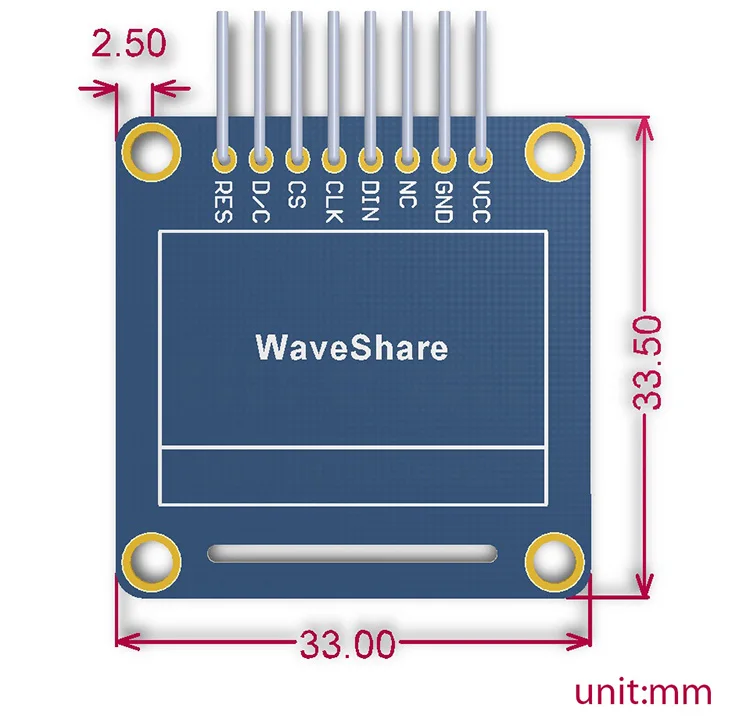

0,96 дюймовый OLED (A): угловой/горизонтальный pinheader 0,96 дюймовый OLED (B): прямой/вертикальный pinheader Измерение
Вики:Www.waveshare.com/wiki/0.96inch_OLED_ (A)
Фото
Гид по выбору Номер изделия: Цвет Разрешение Размер дисплея (мм x мм) Интерфейсы Драйвер Размер (мм х мм) Выносной 0,91 дюймов OLED модуль Белый 128x32 22,38 × 5,58 I2C SSD1306 36.0x12.5 PH2.0 разъем 0,95 дюймовый RGB OLED (A) 65K красочный 96x64 20.14x13.42 SPI (4-провод SPI) SSD1331 31.7x37.0 Угловая/горизонтальный 0,95 дюймовый RGB OLED (B) 65K красочный 96x64 20.14x13.42 SPI (4-провод SPI) SSD1331 31.7x37.0 Прямые носки с вертикальными 0,96 дюймовый OLED (A) 1/4 желтая секция, 3/4 синяя секция 128x64 21.7x11.2 3-провод SPI, 4-провод SPI, I2C SSD1306 33.0x33.5 Угловая/горизонтальный 0,96 дюймовый OLED (B) 1/4 желтая секция, 3/4 синяя секция 128x64 21.7x11.2 3-провод SPI, 4-провод SPI, I2C SSD1306 33.0x33.5 Прямые носки с вертикальными 1,3 дюймовый OLED (A) Синий 128x64 29.42x14.7 3-провод SPI, 4-провод SPI, I2C SH1106 40.5x37.5 Угловая/горизонтальный 1,3 дюймовый OLED (B) Синий 128x64 29.42x14.7 3-провод SPI, 4-провод SPI, I2C SH1106 40.5x37.5 Прямые носки с вертикальными 1,5 дюймов OLED модуль Белый (16 серых) 128x128 26.86x26.86 4-провод SPI, I2C SSD1327 44.5x37.0 PH2.0 разъем 1,5 Дюймовый RGB OLED модуль 65K красочный 128x128 26.86x26.86 3-провод SPI, 4-провод SPI SSD1351 44.5x37.0 PH2.0 разъем
Примечание: 0,96 дюймовый OLED состоит из 1/4 желтого верхнего сечения и 3/4 синего нижнего сечения, а не обычного двухцветного дисплея.
Содержимое упаковки
Вес упаковки:0,005 кг
0,96 дюйма OLED (A) x 1
