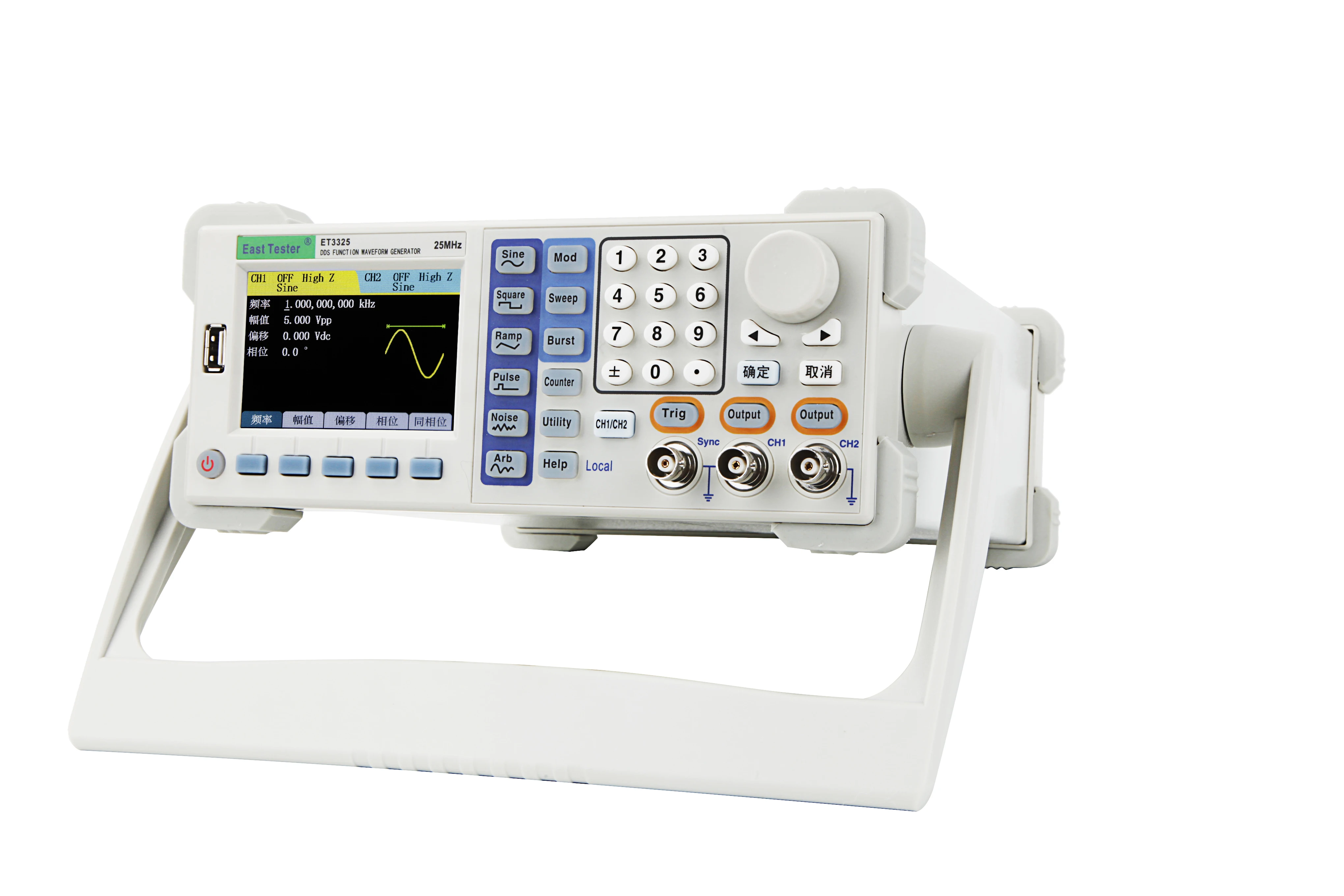

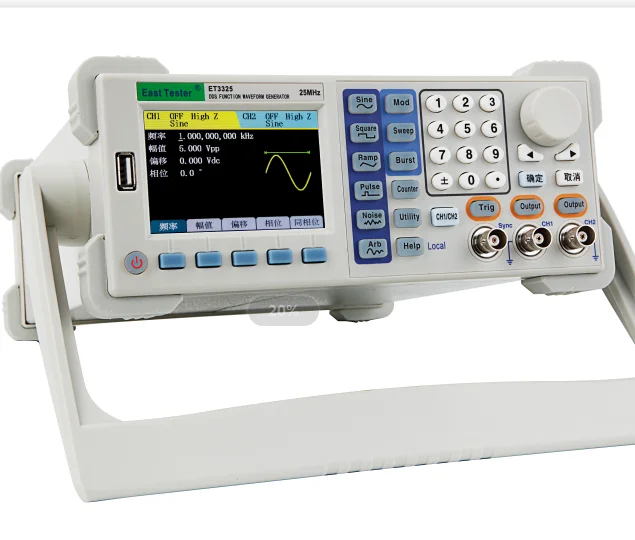

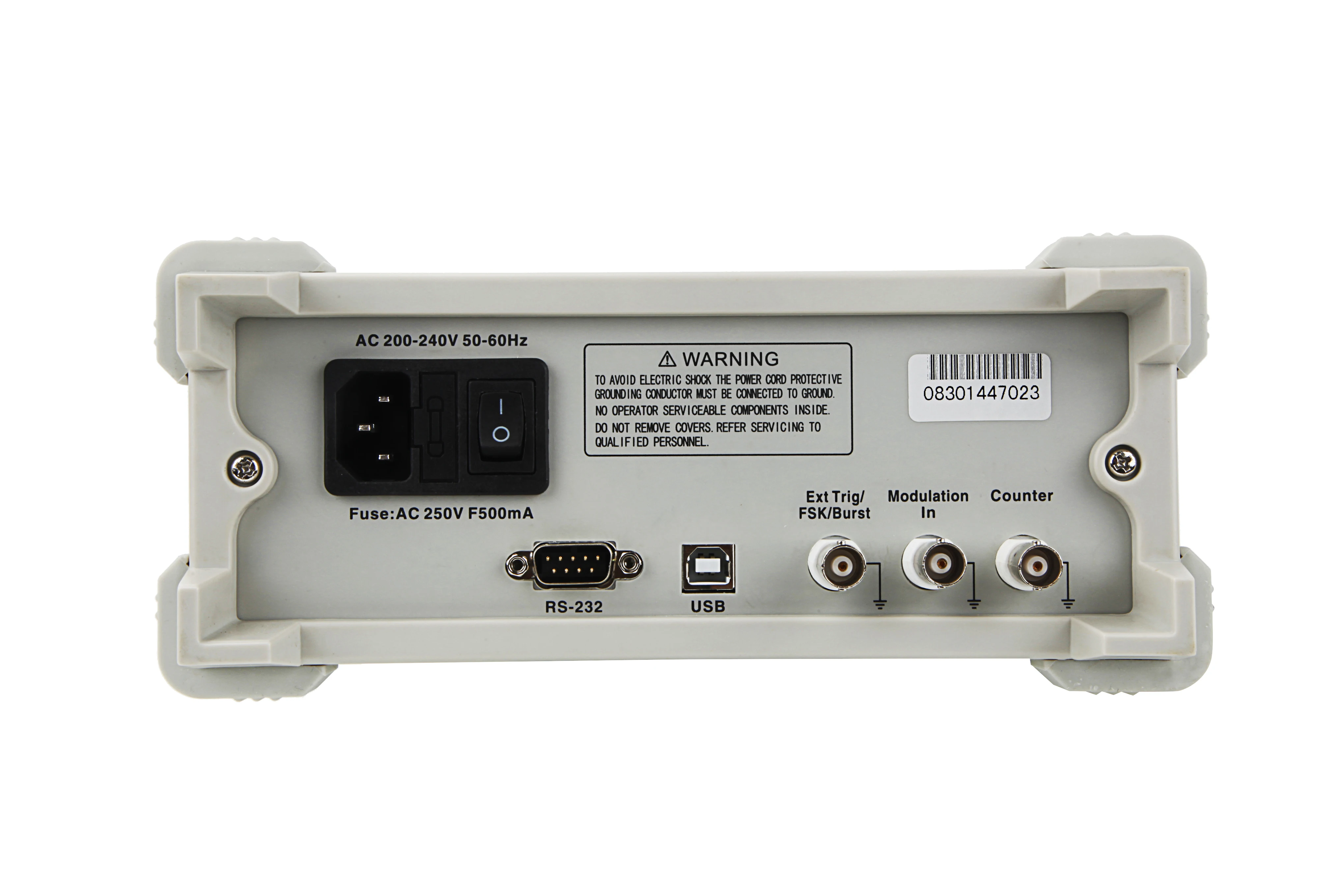

Описание товара3,5 дюйма 480 × 320TFT ЖК-дисплей с четкий графический интерфейсДоступно меню на китайском/английском языкахНажмите клавишу для справки и информацииУправление файлами поддержка USB флэш-диска и локального храненияКлючевые особенностиДля двухканального выхода максимальная Выходная частота: модель ET3310-10 МГц, модель ET3325-25 МГц, модель ET3340-40 МГц, модель ET3360-60 МГц, модель ET3370-70 МГцДва канала независимы друг от друга и имеют функцию синхронизации фазЧастота дискретизации 160MSA/S, вертикальное разрешение 12 бит и глубина хранения 16kПять основных форм волны и 32 произвольных формы встроенныхХранение формы волны: Поддержка 10 пользовательских наборов редактирования формы волныИмпульсный волновой выходной набор в краевом времениВнутренняя/внешняя AM, FM и FSK модуляционная функцияВыход линейной/логарифмической частоты развертки и всплеск волныЧастотный измеритель высокой точности 160 МГцС интерфейсом RS232, usb-устройством, usb-хост-интерфейсом, поддерживающим флеш-накопитель USBМногофункциональное программное обеспечение для редактирования произвольной формыТехнические индикаторы продукта
Частотные характеристики ET3310 ET3325 ET3340 ET3360 ET3370 Типы сигналов Синус, квадрат, треугольник, пульс, шум и произвольные волны (включая DC) Синус 1 Гц ~ 10 МГц 1 Гц ~ 25 МГц 1 Гц ~ 40 МГц 1 Гц ~ 60 МГц 1 Гц ~ 70 МГц Квадратный 1 Гц ~ 5 МГц 1 Гц ~ 5 МГц 1 Гц ~ 10 МГц 1 Гц ~ 10 МГц 1 Гц ~ 10 МГц Треугольник 1 Гц ~ 500 кГц 1 Гц ~ 500 кГц 1 Гц ~ 1 МГц 1 Гц ~ 2 МГц 1 Гц ~ 2 МГц Шум (-3 дБ) Полоса пропускания 7 МГц Пульс 100 Гц ~ 5 МГц 100 Гц ~ 10 МГц Произвольная волна 1 Гц ~ 5 МГц 1 Гц ~ 10 МГц Характеристики синусоидальной волны Гармонические искажения> 1Vpp 0 ~ 1 МГц: <-45dBc1 МГц ~ 10 МГц: <-40dBc10 МГц ~ 20 МГц: <-30dBc20 МГц ~ 40 МГц: <-25dBc 0 ~ 1 МГц: <-45dBc1 МГц ~ 40 МГц: <-40dBc Полное гармоническое искажение <0.2% (20 Гц-20 кГц, 1Vpp) Характеристики сигнала квадратной волны Подъем/осень <20ns Время Overshoot <5% Рабочий цикл ≤ 100 кГц: 1% ~ 99%;≤ 5 МГц: 20% ~ 80%;≤ 10 МГц: 40% ~ 60% (разрешение 0.1%) Диссимметрия(50% рабочий цикл) 1% период + 5ns Дрожание 6ns + 0.1% период Характеристики пандуса Степень линейности ≤ 0.1% пиковый выход Симметрия 0,0 ~ 100.0% (разрешение 0.1%) Характеристики импульсной волны Ширина импульса Мин 20ns; Разрешение 1ns Переход по краямВремя Мин 20ns Overshoot <5% Дрожание 6ns + 0.1% период Произвольные волновые характеристики Канал CH1 CH2 Скорость выборки 160MSa/S 160MSa/S Амплитуда формы волныРазрешение 12 бит 10 бит Длина волны 16k 4k Минимальный рост/время осени <20ns <20ns Дрожание 6ns + 30ppm 6ns + 30ppm Количество хранения 10 сигналов 10 сигналов Характеристики выхода Амплитуда (50 Ом) Диапазон 1mVpp ~ 10Vpp ≤ 20 МГц1mVpp ~ 5Vpp >20 МГц 1mVpp ~ 3Vpp ≤ 20 МГц Точность ± 1% установленное значение ± 1mVpp(1 кГц синус, 0 смещение,>10mVpp) Разрешение 1 мВ или 3 Бит Плоскость(Относительно синуса 1K, 1 Vpp) ± 0.1дб, ≤ 100 кГц ± 0.1дб, ≤ 100 кГц ± 0.3дб, ≤ 5 МГц ± 0,2 дБ, ≤ 5 МГц ± 0,4 дБ, ≤ 25 МГц ± 2 дБ, ≤ 40 МГц Смещение (50 Ом) Диапазон ± 5Vpk, Ac + dc ± 1.5Vpk, Ac + dc Точность ±(1% заданное значение + 5мв + 0.5% амплитуда) Выходное сопротивление 50 Ом Защита Защита от короткого замыкания, автоматически отключает выходной сигнал при перегрузке Выход синхронизации Уровень Совместимость с TTL Сопротивление 50 Ом Время подъема/падения <25 нс; Максимальная частота 25 МГц Модуляция AM (CH1) Несущая волна Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока) Источник Внутренний/внешний Модулирующая волна Синус, квадрат, треугольник и пандус Частота модуляции 2 МГц ~ 20 кГц Глубина модуляции 0% ~ 120% FM модуляция (CH1) Несущая волна Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока) Источник Внутренний/внешний Модулирующая волна Синус, квадрат, треугольник и пандус Частота модуляции 2 МГц ~ 20 кГц Смещение частоты 0 ~ Максимальная частота несущей Модуляция FSK (CH1) Несущая волна Синус, квадрат, рампа, пульс или произвольные формы волны (за исключением постоянного тока) Источник Внутренний/внешний Модулирующая волна Квадратная волна 50% коэффициента мощности Частота Keying 2 МГц ~ 1 МГц Частота развертки (CH1) Несущая волна Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока) Типы Линейность/логарифм Частота запуска/остановки 1uHz ~ Максимальная частота несущей Время подметания частоты 1 мс ~ 500 с Источник запуска Ручная работа, внутренний, внешний Характеристики разрыва (CH1) Несущая волна Синус, квадрат, пандус, пульс, шум и произвольные формы волны (за исключением постоянного тока) Пульс 1 ~ 65535 или бесконечный, закрытый Фаза пуска/остановки 0 ~ 360 ° Внутренний период 1us ~ 500s Источник Стинга Внешний Источник запуска Внутренняя, внешняя, ручная работа Измеритель частоты Частотный диапазон 1 Гц ~ 160 МГц Разрешение частоты 6 бит/с Диапазон напряженияИ чувствительность 100mVpp ~ 5Vpp Регулировка входного сигнала Входное сопротивление 1MΩ Комбинированные режимы Переменный ток Триггер вход Уровень Совместимость с TTL Наклон Подъем/осень Ширина импульса > 100 нс Время реакции <500ns(burst) <10us (частота развертки) Модуляционный вход Сопротивление 1MΩ Диапазон сигнала ± 5V ac + dc
Вопросы и ответы
A: Условия оплаты:
T/T, Western Union, Paypal, банковский перевод
B: Отгрузка:
1. EMS, DHL, FedEx, TNT, UPS или другой экспресс-доставки.2. Вашим собственным экспедитором.3. Покупатель может выбрать желаемый способ доставки при заказе.
C: послепродажное обслуживание:
Все продукты были проверены и упакованы в хорошем состоянии перед отправкой.
D: Время выполнения:
После оплаты, общие заказы будут доставлены с нашего завода в течение 3-5 рабочих дней.
