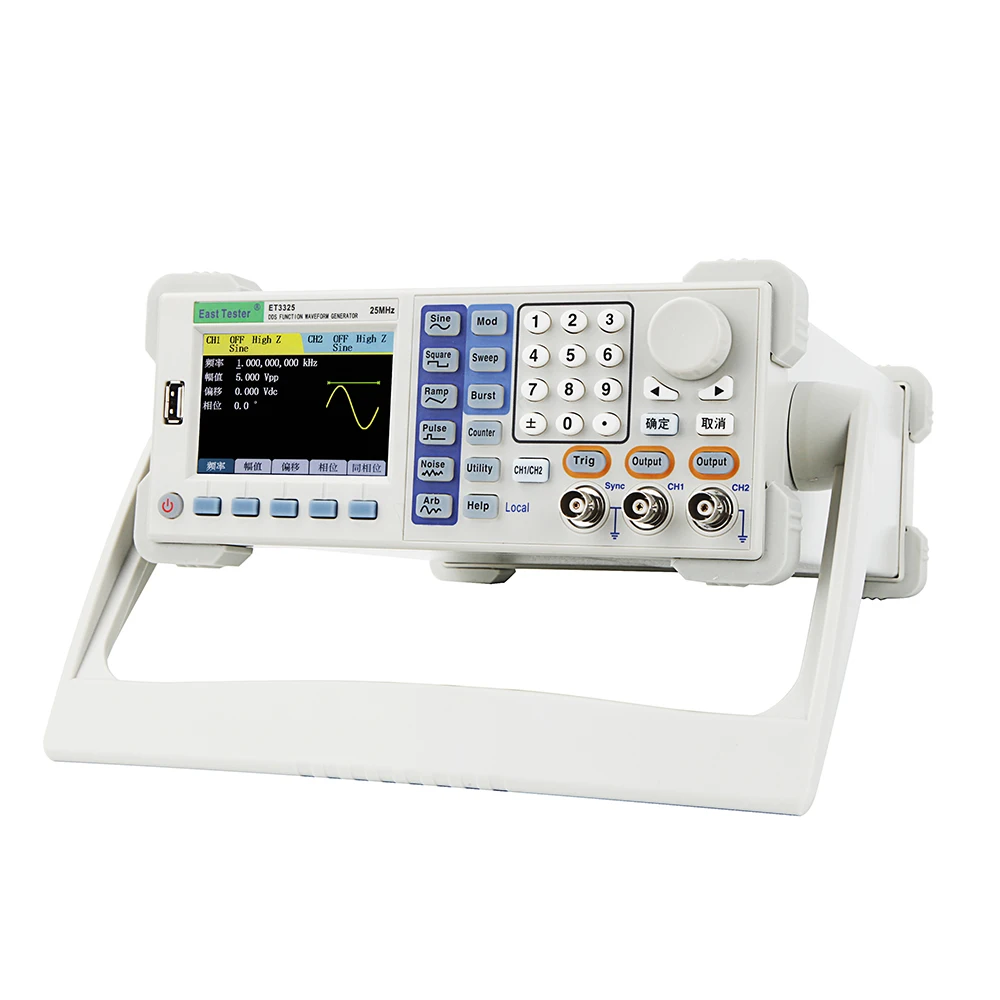

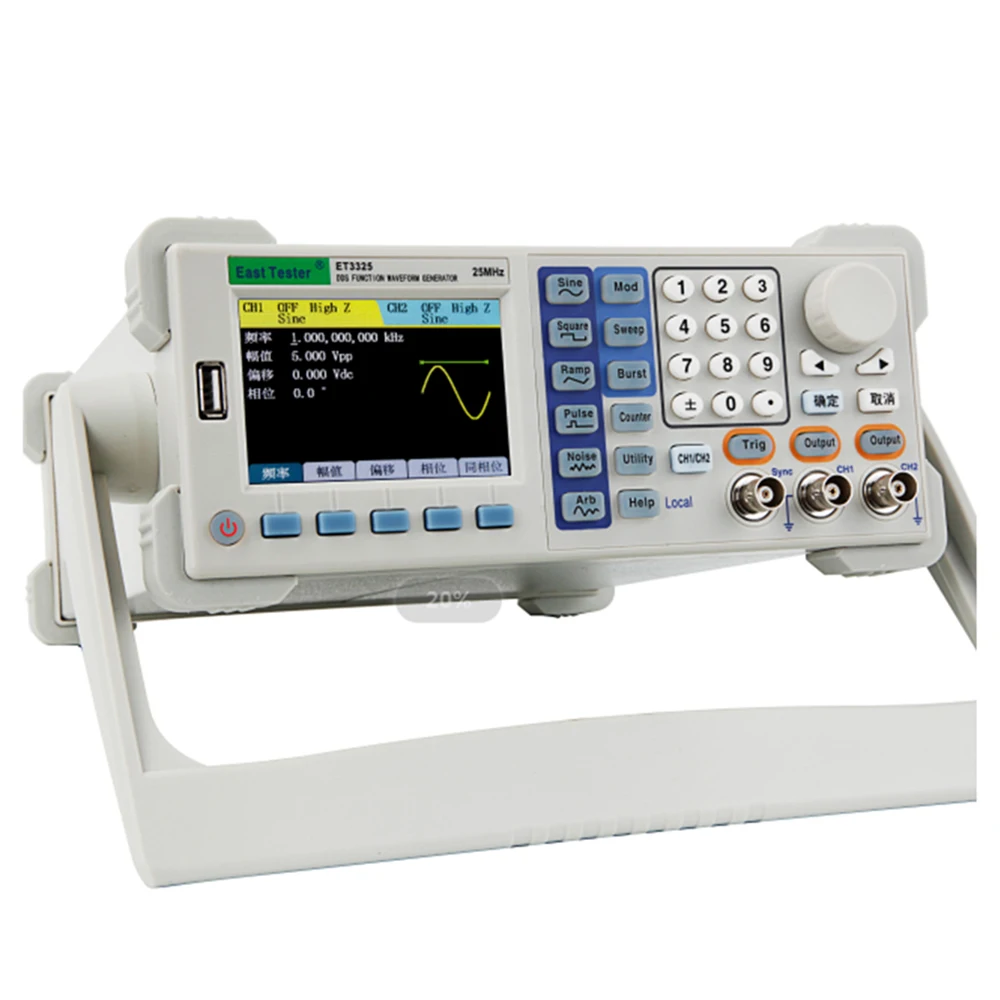

ET3325 двухканальный генератор сигналов произвольной формы 25 МГц функциональный генератор сигналов

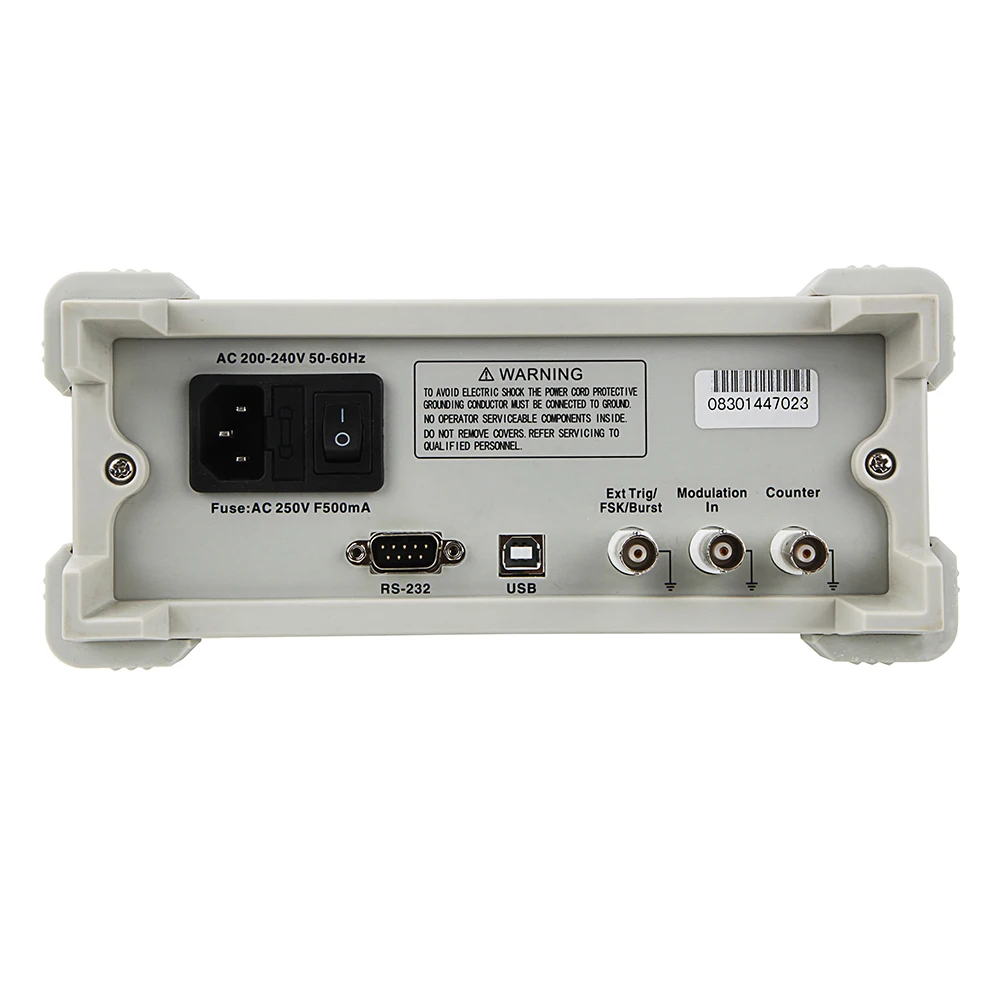

Описание товара3,5 дюйма 480 × 320TFT ЖК-дисплей с четкий графический интерфейсДоступно меню на китайском/английском языкахНажмите клавишу для справки и информацииУправление файлами поддержка USB флэш-диска и локального храненияКлючевые особенностиДля двухканального выхода максимальная Выходная частота: модель ET3310-10 МГц, модель ET3325-25 МГц, модель ET3340-40 МГц, Модель ET3360 60 МГц, модель ET3370 is70MHzДва канала независимы друг от друга и имеют функцию синхронизации фазЧастота дискретизации 160MSA/S, вертикальное разрешение 12 бит и глубина хранения 16kПять основных форм волны и 32 произвольных формы встроенныхХранение формы волны: Поддержка 10 пользовательских наборов редактирования формы волныИмпульсный волновой выходной набор в краевом времениВнутренняя/внешняя AM, FM и FSK модуляционная функцияВыход линейной/логарифмической частоты развертки и всплеск волныЧастотный измеритель высокой точности 160 МГцС интерфейсом RS232, usb-устройством, usb-хост-интерфейсом, поддерживающим флеш-накопитель USBМногофункциональное программное обеспечение для редактирования произвольной формы
Частотные характеристики
ET3310
ET3325
ET3340
ET3360
ET3370
Типы сигналов
Синус, квадрат, треугольник, пульс, шум и произвольные волны (включая DC)
Синус
1 Гц ~ 10 МГц
1 Гц ~ 25 МГц
1 Гц ~ 40 МГц
1 Гц ~ 60 МГц
1 Гц ~ 70 МГц
Квадратный
1 Гц ~ 5 МГц
1 Гц ~ 5 МГц
1 Гц ~ 10 МГц
1 Гц ~ 10 МГц
1 Гц ~ 10 МГц
Треугольник
1 Гц ~ 500 кГц
1 Гц ~ 500 кГц
1 Гц ~ 1 МГц
1 Гц ~ 2 МГц
1 Гц ~ 2 МГц
Шум (-3 дБ)
Полоса пропускания 7 МГц
Пульс
100 Гц ~ 5 МГц
100 Гц ~ 10 МГц
Произвольная волна
1 Гц ~ 5 МГц
1 Гц ~ 10 МГц
Характеристики синусоидальной волны
0 ~ 1 МГц: <-45dBc
Гармонические искажения
1 МГц ~ 10 МГц: <-40dBc
> 1Vpp
10 МГц ~ 20 МГц: <-30dBc
0 ~ 1 МГц: <-45dBc
20 МГц ~ 40 МГц: <-25dBc
1 МГц ~ 40 МГц: <-40dBc
Полное гармоническое искажение
<0.2% (20 Гц-20 кГц, 1Vpp)
Характеристики сигнала квадратной волны
Подъем/осень
<20ns
Время
Overshoot
<5%
≤ 100 кГц: 1% ~ 99%;
Рабочий цикл
≤ 5 МГц: 20% ~ 80%;
≤ 10 МГц: 40% ~ 60% (разрешение 0.1%)
Диссимметрия
1% период + 5ns
(50% рабочий цикл)
Дрожание
6ns + 0.1% период
Характеристики пандуса
Степень линейности
≤ 0.1% пиковый выход
Симметрия
0,0 ~ 100.0% (разрешение 0.1%)
Характеристики импульсной волны
Ширина импульса
Мин 20ns; Разрешение 1ns
Переход по краям
Время
Мин 20ns
Overshoot
<5%
Дрожание
6ns + 0.1% период
Произвольные волновые характеристики
Канал
CH1
CH2
Скорость выборки
160MSa/S
160MSa/S
Амплитуда формы волны
Разрешение
12 бит
10 бит
Длина волны
16k
4k
Минимальный рост/время осени
<20ns
<20ns
Дрожание
6ns + 30ppm
6ns + 30ppm
Количество хранения
10 сигналов
10 сигналов
Характеристики выхода
Амплитуда (50 Ом)
1mVpp ~ 10Vpp ≤ 20 МГц
Диапазон
1mVpp ~ 5Vpp >20 МГц
1mVpp ~ 3Vpp ≤ 20 МГц
Точность
± 1% установленное значение ± 1mVpp(1 кГц синус, 0 смещение,>10mVpp)
Разрешение
1 мВ или 3 Бит
Плоскость
± 0.1дб, ≤ 100 кГц
± 0.1дб, ≤ 100 кГц
(Относительно синуса 1K, 1 Vpp)
± 0.3дб, ≤ 5 МГц
± 0,2 дБ, ≤ 5 МГц
± 0,4 дБ, ≤ 25 МГц
± 2 дБ, ≤ 40 МГц
Смещение (50 Ом)
Диапазон
± 5Vpk,
Ac + dc
± 1.5Vpk,
Ac + dc
Точность
±(1% заданное значение + 5мв + 0.5% амплитуда)
Выходное сопротивление
50 Ом
Защита
Защита от короткого замыкания, автоматически отключает выходной сигнал при перегрузке
Выход синхронизации
Уровень
Совместимость с TTL
Сопротивление
50 Ом
Время подъема/падения
<25 нс;
Максимальная частота
25 МГц
Модуляция AM (CH1)
Несущая волна
Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока)
Источник
Внутренний/внешний
Модулирующая волна
Синус, квадрат, треугольник и пандус
Частота модуляции
2 МГц ~ 20 кГц
Глубина модуляции
0% ~ 120%
FM модуляция (CH1)
Несущая волна
Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока)
Источник
Внутренний/внешний
Модулирующая волна
Синус, квадрат, треугольник и пандус
Частота модуляции
2 МГц ~ 20 кГц
Смещение частоты
0 ~ Максимальная частота несущей
Модуляция FSK (CH1)
Несущая волна
Синус, квадрат, рампа, пульс или произвольные формы волны (за исключением постоянного тока)
Источник
Внутренний/внешний
Модулирующая волна
Квадратная волна 50% коэффициента мощности
Частота Keying
2 МГц ~ 1 МГц
Частота развертки (CH1)
Несущая волна
Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока)
Типы
Линейность/логарифм
Частота запуска/остановки
1uHz ~ Максимальная частота несущей
Время подметания частоты
1 мс ~ 500 с
Источник запуска
Ручная работа, внутренний, внешний
Характеристики разрыва (CH1)
Несущая волна
Синус, квадрат, пандус, пульс, шум и произвольные формы волны (за исключением постоянного тока)
Пульс
1 ~ 65535 или бесконечный, закрытый
Фаза пуска/остановки
0 ~ 360 °
Внутренний период
1us ~ 500s
Источник Стинга
Внешний
Источник запуска
Внутренняя, внешняя, ручная работа
Измеритель частоты
Частотный диапазон
1 Гц ~ 160 МГц
Разрешение частоты
6 бит/с
Диапазон напряжения
