Последнее обновление: 30.04.2022

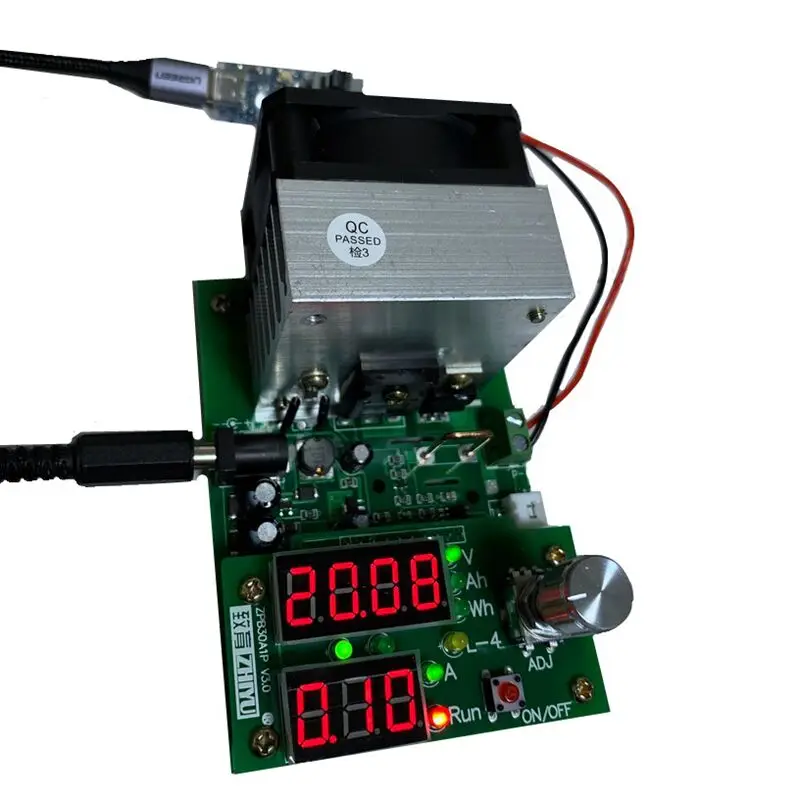

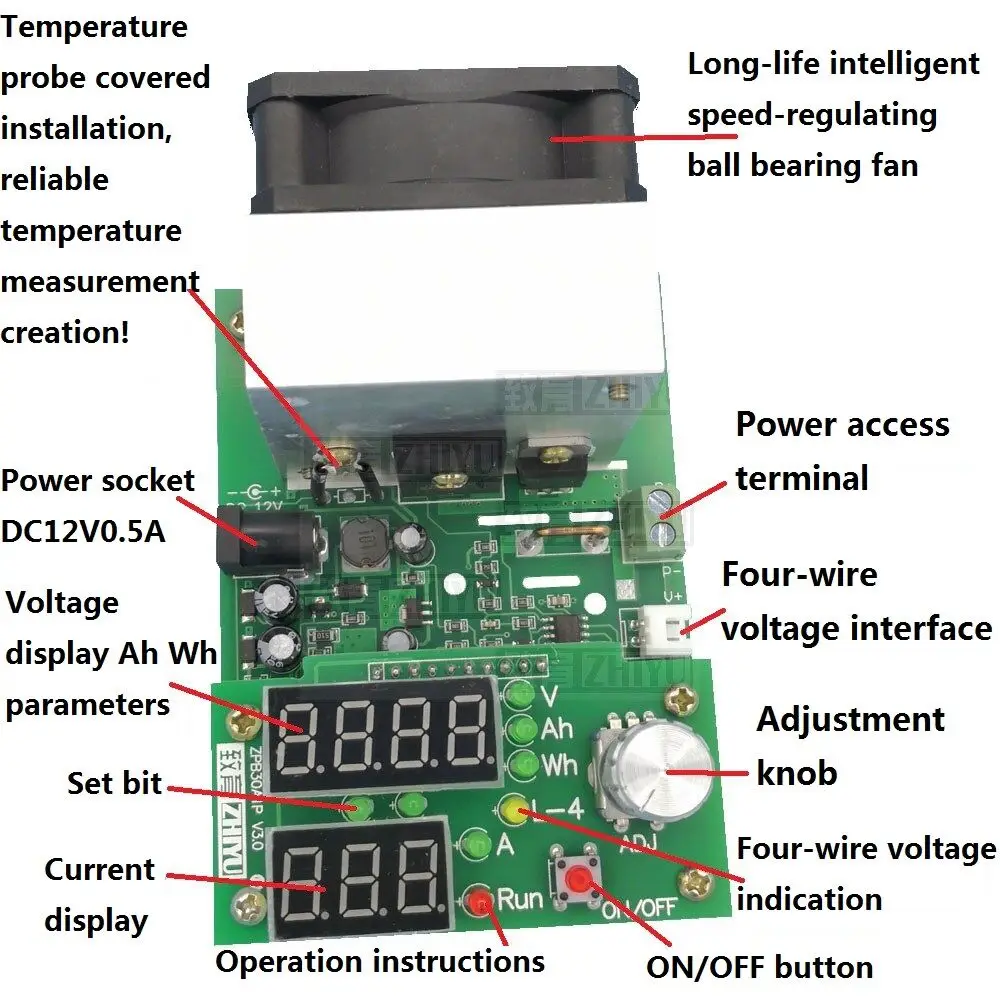

Новые функции обновления v3:1. Диапазон тестового тока изменен с 0,20-9,99a до 0,10-9,99a.2. Нижний предел и выходного напряжения диапазон изменяется от 1,0-25,0 V до 0,9-28,0 V.3. Поддержка нерабочего отображения напряжения.4. Увеличьте поддержку четырехпроводного теста в электронном режиме нагрузки, с независимым индикатором напряжения с четырьмя проводами.5. Светодиодный индикатор показывает, что цифра настройки изменена на цифру настройки тока и миганиеV3 (NEW-30A1) 60 руководство пользователя по электронной нагрузкеРабочая источника питания: DC12V со стабилизированным напряжением (11-13V) не менее 0.5A Интерфейс: 5,5*2,1 положительным полюсом внутри с круглым носкомРежим работы: однорежимный постоянный ток (CC)Ток разряда: 0,10-9.99A шаг 0.1A или 0.01AОшибка тока разряда не превышает: 0.7% плюс или минус 0,01aОшибка при тестировании емкости не превышает: 0,5a 2%, 2A 1.5%, 5A и выше 1.2%Диапазон настройки автономного (прерывания) напряжения: 0,9-28,0 в шаг 1 в или 0,1 вНапряжение разряда: 0,90-30,00 В (зависит от внутреннего сопротивления MOS и других потерь, измеренный вход 1 в может поддерживать ток 6-7A, И измеренное напряжение должно быть больше, чем 1,3 V на 9.99A)Погрешность измерения напряжения не превышает: 0.8% +-0,02 вМощность: 62 Вт супер мощность автоматически ограничивает ток (например, для 60 Вт, он может открыть 9.99A при 6 В и только 3.00A при 20 в)Проверка заряда батареи статистическое значение предел: 999.9Ah или 9999Wh, тест останавливается, когда значение достигается (тот, который приходит первым является состояние остановки)Размер печатной платы: 60 Вт 112 мм * 70 мм * 57 мм (вентилятор выступает от платы около 12 мм)Вес: около 170 г (60 Вт)Управление вентилятором: интеллектуальное управление вентилятором (вентилятор может автоматически и непрерывно меняться в зависимости от температуры радиатора)Функция защиты: защита от перегрева «otP», мгновенная защита от перегрева «oPP», защита от перенапряжения «ouP», защита от обратного подключения, защита от напряжения питания.Инструкции:Один: Настройка функционального режима (по умолчанию фабрика является электронным режимом нагрузки): Нажмите и удерживайте кнопку «Вкл/Выкл» во время включения в тестер, а затем отпустите кнопку, когда будет отображаться забавная *, затем введите меню настройки функции. Измените настройки, поворачивая ручку, переключитесь на следующий шаг, нажав «Вкл/Выкл» и установите в следующем порядке:1. Настройка режима «Fun1»-это электронный режим нагрузки, а «Fun2»-режим тестирования емкости аккумулятора.2. Переключатель зуммера, устанавливающий звуковой сигнал «bEon», включен, и звуковой сигнал «bEoF» выключен.3. Настройка яркости дисплея "Lt-1" "Lt-2" "Lt-3", три уровня яркости являются необязательными. После завершения этого элемента нажмите «Вкл/Выкл» снова, чтобы сохранить и выйти из настройки. Затем тестер перезапускается и поступает в нормальное рабочее состояние.Два: Электронный режим нагрузки:1. Включите 12V рабочий источник питания, убедитесь, что он находится в остановленном состоянии ("запуск" светильник выключен, в противном случае нажмите "ВКЛ/ВЫКЛ", чтобы выключить), подключите протестированный источник питания к входному порту питания (P + P-), если используется для четырехпроводного подключения, Подключите линию обнаружения напряжения к гнезду (V + V-) одновременно. Когда напряжение тестируемого источника питания превышает 1 в, напряжение будет отображаться автоматически, и светильник «L-4» будет включен, когда будет распознан четырехпроводной режим. Примечание: при проводке не прикасайтесь к излучателю с помощью отвертки и не подключайте заднюю полярность.2. Установите ток и нижний предел напряжения через ручку. Поверните ручку, чтобы установить значение положения настройки тока. Нажмите на ручку, чтобы переключить цифру настройки. Номер позиции настройки тока будет мигать. Если вы не работаете более 3 секунд, он автоматически покинет настройки. Вернуться к нормальному напряжению дисплея и току.3. Нажмите «Вкл/Выкл», нагрузка начинает работать, «Запуск» загорается, цепь применяет заданный ток разряда к входному тестируемому источнику питания, И фактическое входное напряжение нагрузки отображается вверх, когда напряжение ниже установленного нижнего предельного напряжения, «RUN» Светильник мигает и звуковой сигнал в скором времени.4. Ток может быть изменен в любое время во время теста. Если необходимо модифицировать нижний предел напряжения, нагрузка должна быть отключена перед модификацией.Примечание: Когда в сигнальном состоянии, ток можно регулировать только вниз, но не вверх! Функция автоматического снижения мощности тестера позволяет сохранить заданные параметры и состояние работы. Когда питание выключено и восстановлено, состояние и данные до выключения питания будут полностью восстановлены.Три: режим тестирования емкости аккумулятора:1. Тестируемый аккумулятор должен быть полностью заряжен специальным зарядным устройством!2. Включите тестер, чтобы войти в режим тестирования емкости аккумулятора, подключите положительные и отрицательные полюсы цепи тока аккумулятора к P + P-клемме, при использовании четырехпроводного приспособления для тестирования, пожалуйста, также подключите положительные и отрицательные полюсы четырехпроводного измерительного интерфейса к V + V-порту. Тестер отображает напряжение батареи. Если четырехпроводная испытательное напряжение линии правильно подключено, "L-4" светильник будет светильник в одно и то же время.3. Установите ток разряда и напряжение разрядки путем вращения ручки (см. 2: 2. Описание конкретных методов). После настройки нажмите «Вкл/Выкл». Тестер сначала проверит батарею и цепь, а затем войдет в тест. Если есть код ошибки, пожалуйста, обратитесь к следующему описанию.4. Во время тестирования, верхняя цифровая трубка будет отображать напряжение батареи, ток разряда емкость Ач и ток разряда энергии Wh в свою очередь. Когда разрядка закончена (напряжение батареи ниже установленного напряжения), тестер отображает данные в Ач и быстро мигает, В сопровождении пчелы зуммер издает Быстрый сигнал тревоги.5. Нажмите на ручку или переключатель start-stop, чтобы остановить будильник. Вы можете повернуть ручку для просмотра данных о разрядке батареи, включая емкость разряда Ач, разрядную энергию Wh и напряжение платформы V. После повторного нажатия «Вкл/Выкл» очищенные данные вернутся к начальному набору интерфейса для проверки следующего аккумулятора.Дополнительное Примечание:1. Во время тестирования батареи ток разряда может быть изменен в любое время. Если вам нужно отрегулировать выходное напряжение, вы можете приостановить модификацию разряда, нажав «Вкл/Выкл» (отключение разряда вернется на страницу настройки, И разряженные данные не будут потеряны. Нажмите «Вкл/Выкл», чтобы очистить данные).2. Тестер автоматически сохраняет заданные параметры при выключении питания и записывает все параметры и состояния, когда питание выключено во время процесса тестирования и состояние тревоги в конце теста. Все параметры и состояния автоматически восстанавливаются после повторного включения.Код защиты от неисправностей и значение:Err1: напряжение батареи при тестировании емкости чрезвычайно высокое.Err2: напряжение батареи ниже установленного выходного напряжения, аккумулятор не подключен или аккумулятор подключен обратно.Err3: внутреннее сопротивление цепи слишком велико или аккумулятор не может выдерживать заданный ток разряда.Err4: Сбой цепи.Err6: рабочий источник питания не подходит, пожалуйста, используйте стандартный блок питания 12 В, и ток источника питания не менее 0,5a.ОТП: защита от перегрева.Эрт: Температурный Зонд неисправен или температура слишком низкая.OuP: напряжение очень высокое в электронном режиме нагрузки.OPP: супер высокая мгновенная мощность в электронном режиме нагрузки
