Особенности:

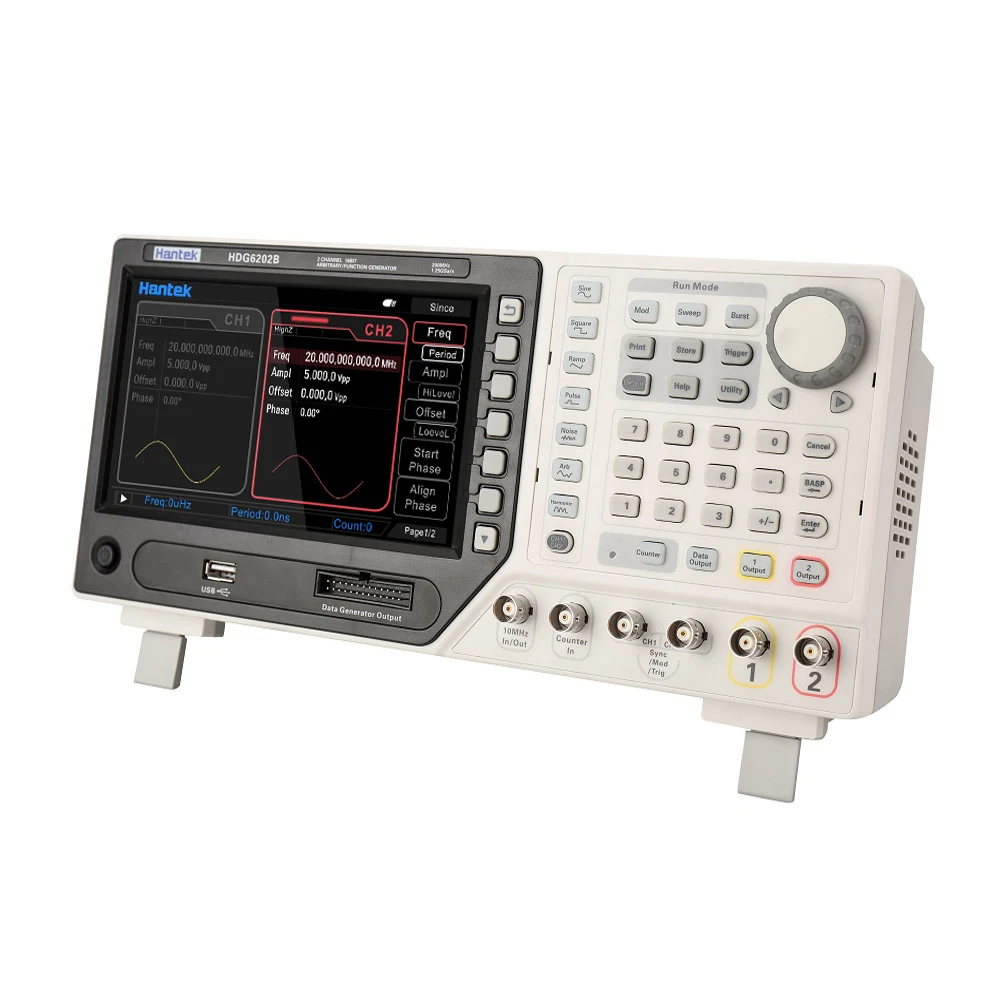

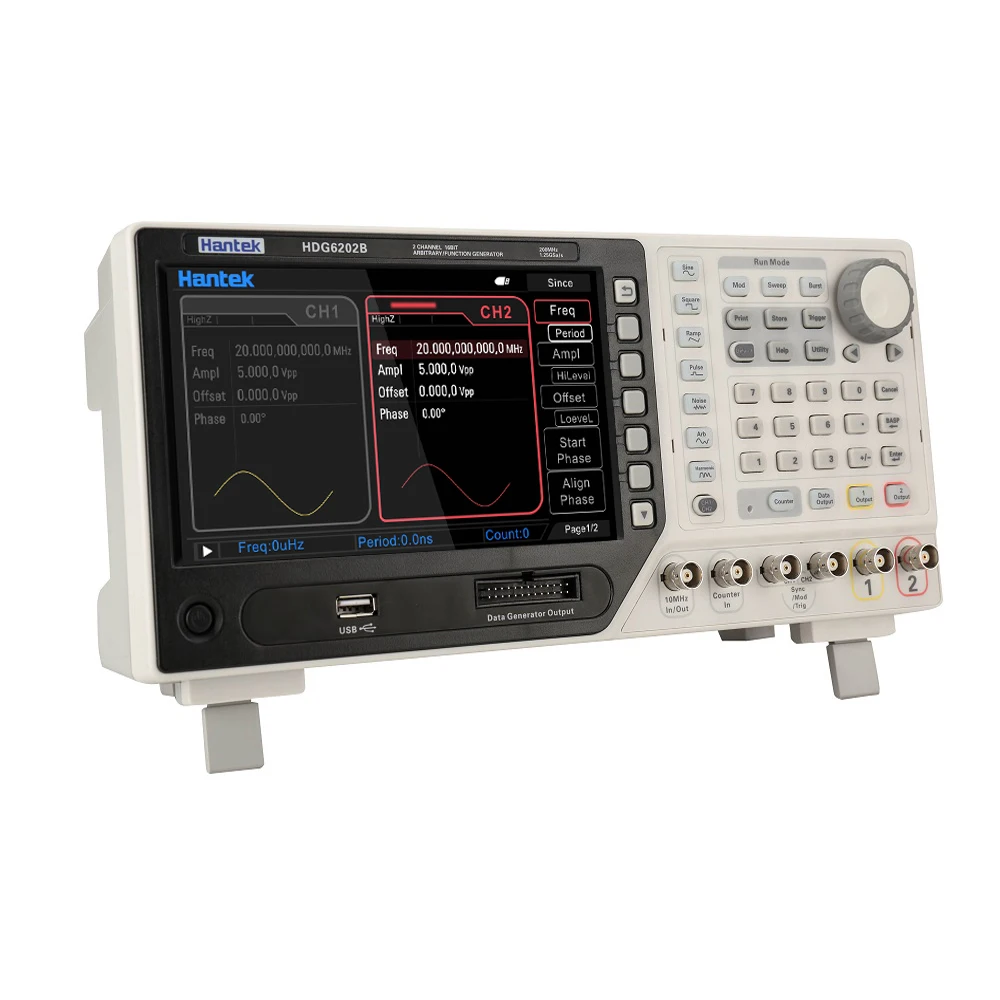

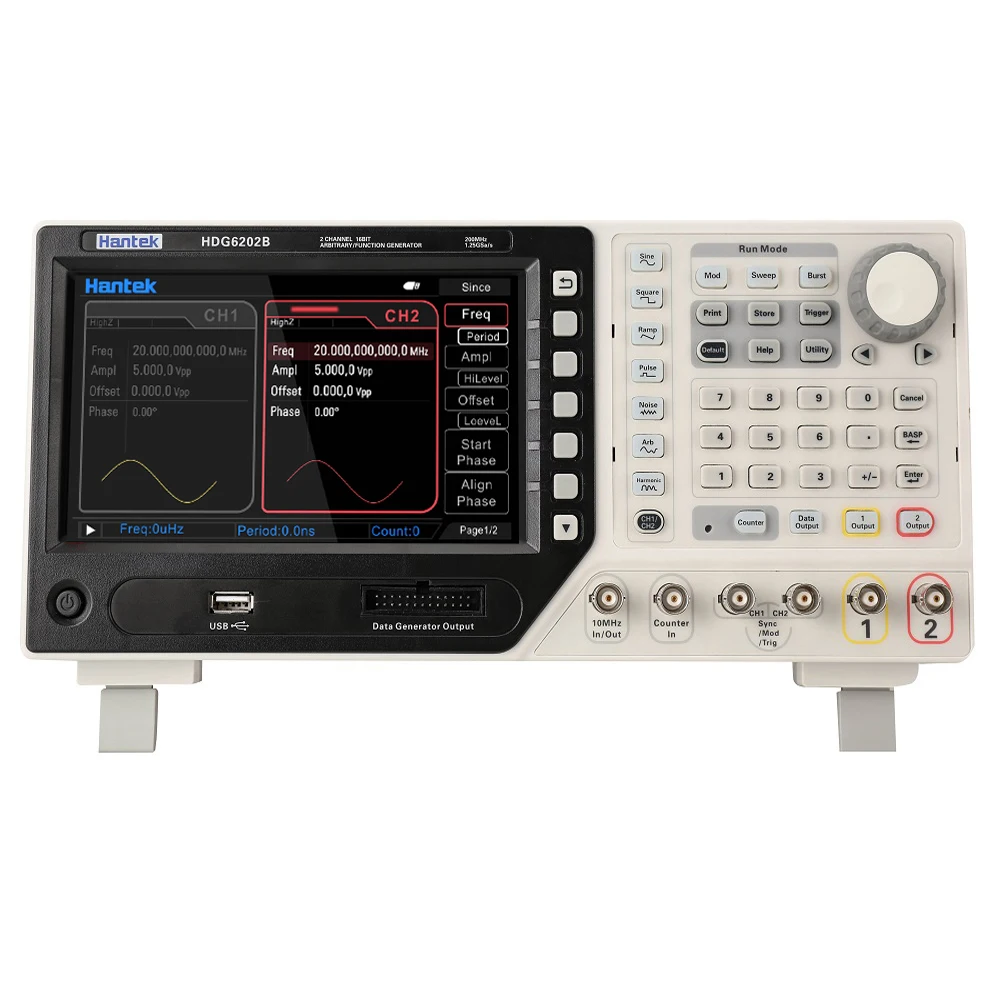

HDG6000B серии интегрирует мульти-функции, такие как генератор сигналов произвольной формы, генератор импульсов, 16-бит слово генератор, 7-цифровой частотомер и функция генератор; Она может произвести и выход стабильный, точное и низкое искажение сигнала; встроенный более 150 типов произвольных сигналов, которые легко имитируют различные сигналы; Большой экран, Удобный дизайн интерфейса и раскладка клавиатуры удобны в использовании; Богатые стандартные интерфейсы конфигурации легко достигают дистанционного управления прибором.
* Диапазон выходной частоты: 1uHz ~ 200MHz / 160MHz / 110MHz / 80MHz;
* До 1. Частота дискретизации 25GSa/s, вертикальное разрешение 16 бит для обеспечения точности выходного сигнала;
* Глубина памяти до 64 м обеспечивает более качественное создание деталей сигнала;
• Большой и четкий дисплей экран (7,0-дюймовый ЖК-дисплей, цветной дисплей, разрешение до 800x640), пользовательский интерфейс и интуитивно понятный;
* Богатый набор функций модуляции, Поддержка AM, FM, PM, 2ASK, 2FSK, 2PSK и PWM и т. д.;
* Разрешение частоты 1 Гц; Минимальная Выходная амплитуда 2 мВ;
* Встроенный 7-значный с высоким разрешением 200 МГц Частотомер; С дополнительным более высокую производительность частотомер;
* Стандартный интерфейс связи: серия HDG6000B: usb-хост, usb-устройство, дополнительный интерфейс RS232;
* Встроенный более 150 произвольных сигналов, включая геометрической подъем, геометрической падение, сигнал ЭКГ, гауссианский, полуположительный, лорентский, двухтональный многочастотный, напряжение постоянного тока и т. Д.
Спецификация
Модель HDG6202B HDG6162B HDG6112B HDG6082B Основная особенность Канал 2. 2. 2. 2. Длина волны 64 м Частотный диапазон 200 МГц 160 МГц 110 МГц 80 МГц Частота дискретизации 1.25GSa/s Разрешение напряжения 16 бит Режим вывода цифр Выход 16 каналов Форма волны Стандартная форма сигнала Синус, квадрат, треугольник, пульс, шум, гармоник Arb. Форма волны Более 40 видов: рост индекса, экстенциальное снижение, сигнал ЭКГ, гауссианский, полуположительный, Lorentz, двухтональный многочастотный, напряжение постоянного тока и т. Д. Частотные характеристики Синус 1гц ~ 200 МГц 1 Гц ~ 160 МГц 1 Гц ~ 110 МГц 1 Гц ~ 80 МГц Квадратный 1 Гц ~ 60 МГц 1 Гц ~ 50 МГц 1 Гц ~ 40 МГц 1 Гц ~ 35 МГц Пульс 1 Гц ~ 50 МГц 1 Гц ~ 40 МГц 1 Гц ~ 25 МГц 1 Гц ~ 20 МГц Треугольник 1 Гц ~ 5 МГц 1 Гц ~ 4 МГц 1 Гц ~ 3 МГц 1 Гц ~ 2 МГц Белый шум 120 МГц 120 МГц 110 МГц 80 МГц Гармонический 1 Гц ~ 100 МГц 1 Гц ~ 80 МГц 1гц ~ 55 МГц 1 Гц ~ 40 МГц Произвольный 1 Гц ~ 50 МГц 1 Гц ~ 40 МГц 1 Гц ~ 25 МГц 1 Гц ~ 15 МГц Разрешение 1 Гц Точность ± 2ppm, 18 ~ 28 ℃ Чистота синусоидального спектра Гармонические искажения Типичный (0dBm) DC-1MHz: <-60dBc 1 МГц-10 МГц: <-55dBc 10 МГц-100 МГц: <-50dBc 100 МГц-160 МГц: <-40dBc THD (полное гармоническое искажение) <0.1% (10 Гц-20 кГц, 0dBm) Ложный сигнал (без гармоник) Типичный (0dBm) ≤ 10 МГц: <-65dBc > 10 МГц: <-65dBc + 6 дБ/октава Фазовый шум Типичный (0 дБм, 10 кГц смещение) 0 МГц: ≤-115dBc/Гц Квадратные характеристики Время подъема/падения Типичный (1Vpp) Типичный (1Vpp) Типичный (1Vpp) <8ns <10 нс <12 нс Overshoot Типичный (100 кГц, 1Vpp) <3% Рабочий цикл ≤ 10 МГц: 20.0% ~ 80.0% 10 МГц ~ 40 МГц: 40.0% ~ 60.0% > 40 МГц: 50.0% (фиксированный) Асимметрия 1% + 5ns периода Дрожание Типичный (1 МГц, 1Vpp, 50Ω) ≤ 5 МГц: 2ppm + 500ps > 5 МГц: 500ps Характеристики треугольника Линейный ≤ 1% (1 кГц, 1Vpp) пикового выхода Симметрия 0% ~ 100% Характеристики импульса Период 25ns ~ 1 мс 25ns ~ 1 мс 40ns ~ 1 мс 50ns ~ 1 мс Пульс ≥ 10 нс ≥ 10 нс ≥ 12 нс ≥ 15 нс Время подъема/падения ≥ 5 нс ≥ 6 нс ≥ 8 нс ≥ 10 нс Overshoot <3% (1Vpp) Дрожание Типичный (1 МГц, 1Vpp, 50Ω) ≤ 5 МГц 2ppm + 500ps > 5 МГц 500ps Произвольные характеристики Длина волны 64 м Вертикальное разрешение 16 бит Частота дискретизации 1.25GSa/s Время подъема/падения Типичный (1Vpp): <6ns Дрожание Типичный (1 МГц, 1Vpp, 50Ω) ≤ 5 МГц 2ppm + 500ps > 5 МГц 500ps
Вопросы и ответы
A: Условия оплаты:
T/T, Western Union, Paypal, банковский перевод
B: Отгрузка:
1. EMS, DHL, FedEx, TNT, UPS или другой экспресс-доставки.2. Вашим собственным экспедитором.3. Покупатель может выбрать желаемый способ доставки при заказе.
C: послепродажное обслуживание:
Все продукты были проверены и упакованы в хорошем состоянии перед отправкой.
D: Время выполнения:
После оплаты, общие заказы будут доставлены с нашего завода в течение 3-5 рабочих дней.
