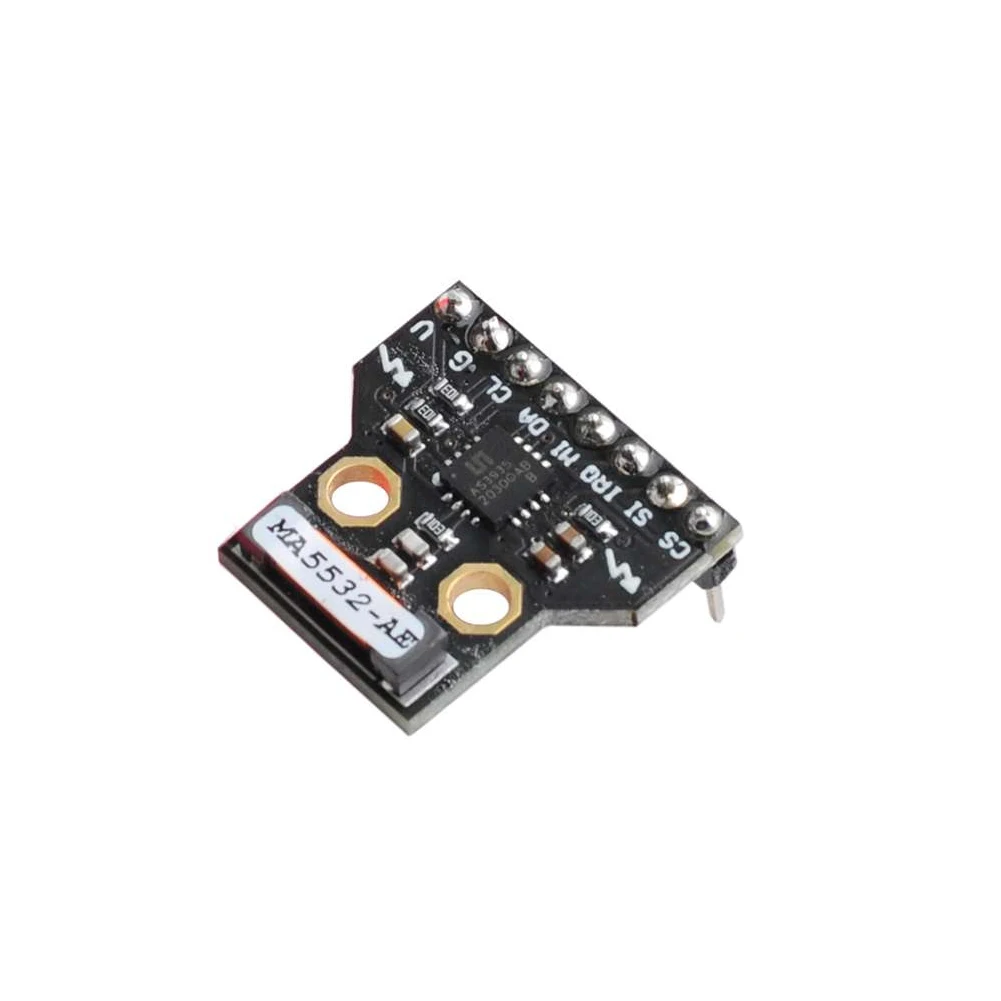

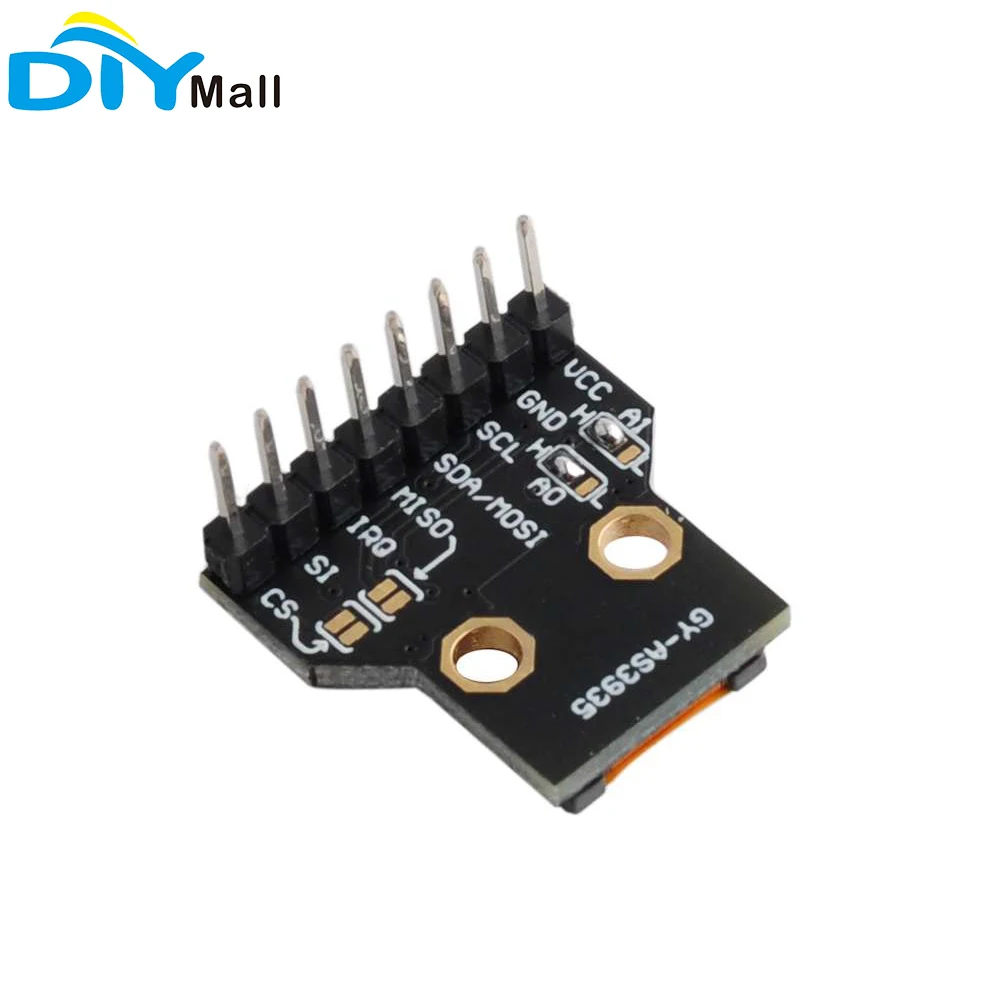

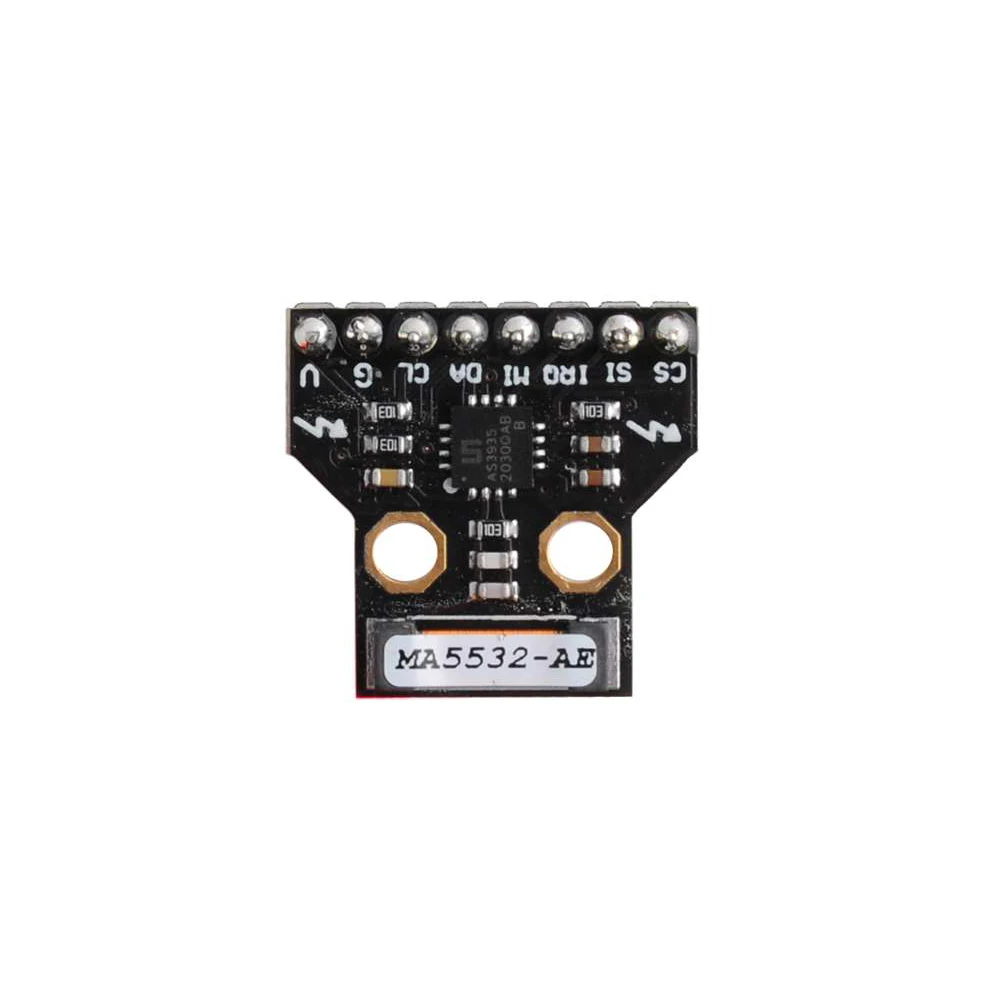

GY-AS3935 MA5532 датчик освещения гром шторм индикатор расстояния модуль SPI I2C Breakout BoardОписание:
Основываясь на справочной конструкции AMS, это цифровой датчик AS3935 breakout board.
Этот инновационный датчик оснащен специально настроенной антенной, SPI или I2C интерфейсом, разработанным для интерфейса с большинством современных систем разработки и плат.
Сплиттер использует индуктор (антенну), разработанный специально для этого приложения, и плата полностью откалибрована.
Это гарантирует, что вы можете поддерживать низкоуровневую калибровку IC без необходимости писать большой задний конец-фокус на вашем конечном приложении!
Особенности:
Обнаруживает вспышки облака в облако и облака в облако
Предполагаемый удар составляет от 14 до 40 км
Встроенный "искусственный" алгоритм подавления помех
Гром и порог обнаружения программируется (например, открытый и внутренний)
Широкий диапазон напряжения питания: 2,4 V-5,5 V
Операции SPI и I2C поддерживаются по умолчанию, I2C Адрес 0x03
Сплит-плата полностью откалибрована
Применение:
Погодная станция
Спортивное электронное оборудование
Телефон
Умные часы
Оборудование для гольфа
Посылка включает в себя:
1 x датчик освещения AS3935

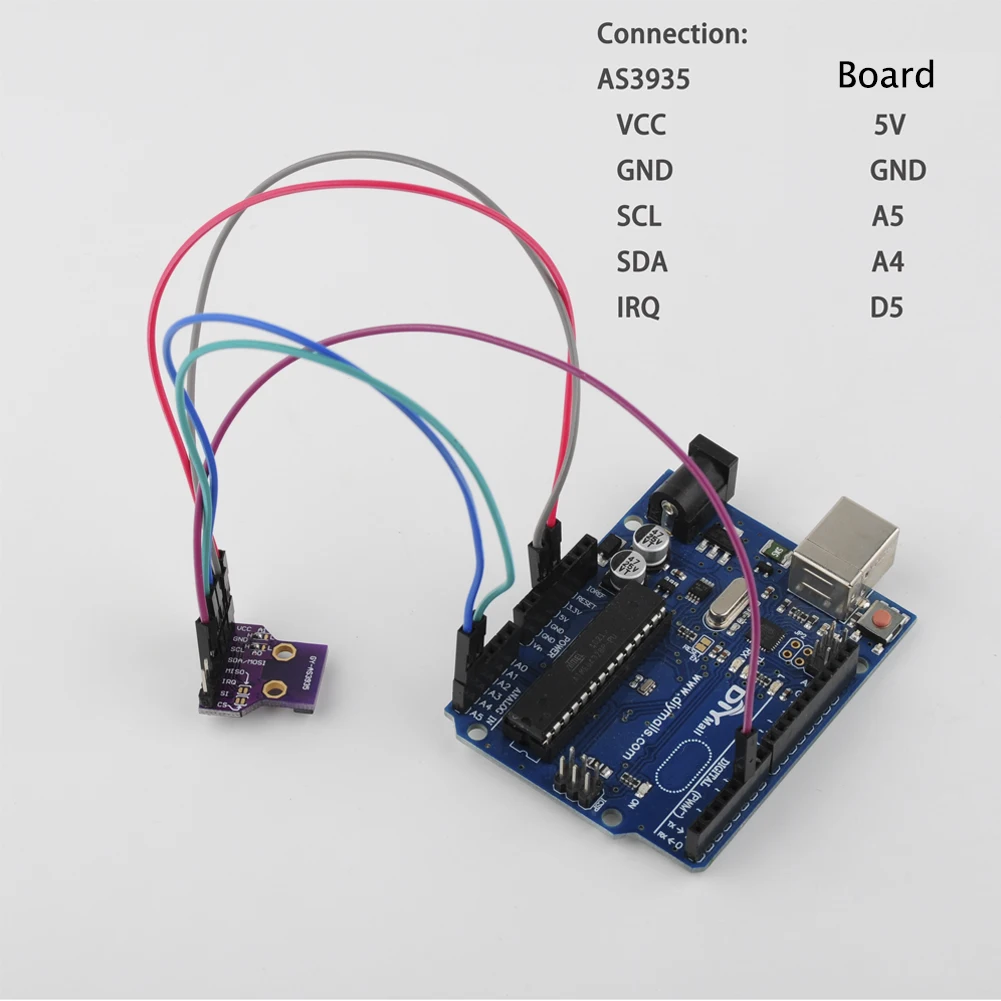

Подключение
* Arduino Uno Arduino Mega-> SEN-39001: AS3935 Breakout
* SDA: SDA --> MOSI/SDA (SDA маркируется в нижней части Arduino)
* SCL: SCL --> SCK/SCL (SCL маркируется в нижней части Arduino)
* SI: pin 9 pin 9-> SI (выберите интерфейс; GND = SPI, VDD = I2C
* IRQ: pin 2 pin 2 --> IRQ
* GND: GND --> CS (Потяните CS к земле, даже если он не используется)
* GND: GND --> GND
* 5 в: 5 В --> Arduino I/O при 5 В, поэтому плата питания от 5 В. Вы можете использовать 3,3 V при надлежащем и т. д
Вопросы и ответы
В: Можете ли вы предложить мне, какой ЖК-дисплей лучше для него и можно использовать с ним
О: Этот датчик не может управлять ЖК-дисплеем самостоятельно
Потребуется микроконтроллер, например ESP8266/ESP32 или Arduino Pro Mini / Pro Micro 3,3 V
Микроконтроллер будет управлять датчиком и управлять дисплеем
О дисплее вы можете использовать OLED
Калибровки ссылка https://www.sparkfun.com/products/15441#features-tab 3,3 V Мощность Сделано в Китае
Https://github.com/raivisr/AS3935-Arduino-Library
Вопросы и ответы
В: Нужны ли мне другие детали для обнаружения молнии?
A: вам нужно разработать плату для подключения к этому датчику, например, arduino uno r3, arduino 2560 r3, затем загрузить код на плату. Вы можете проверить эту ссылку https://github.com/raivisr/AS3935-Arduino-Library и посмотреть видео на youtube

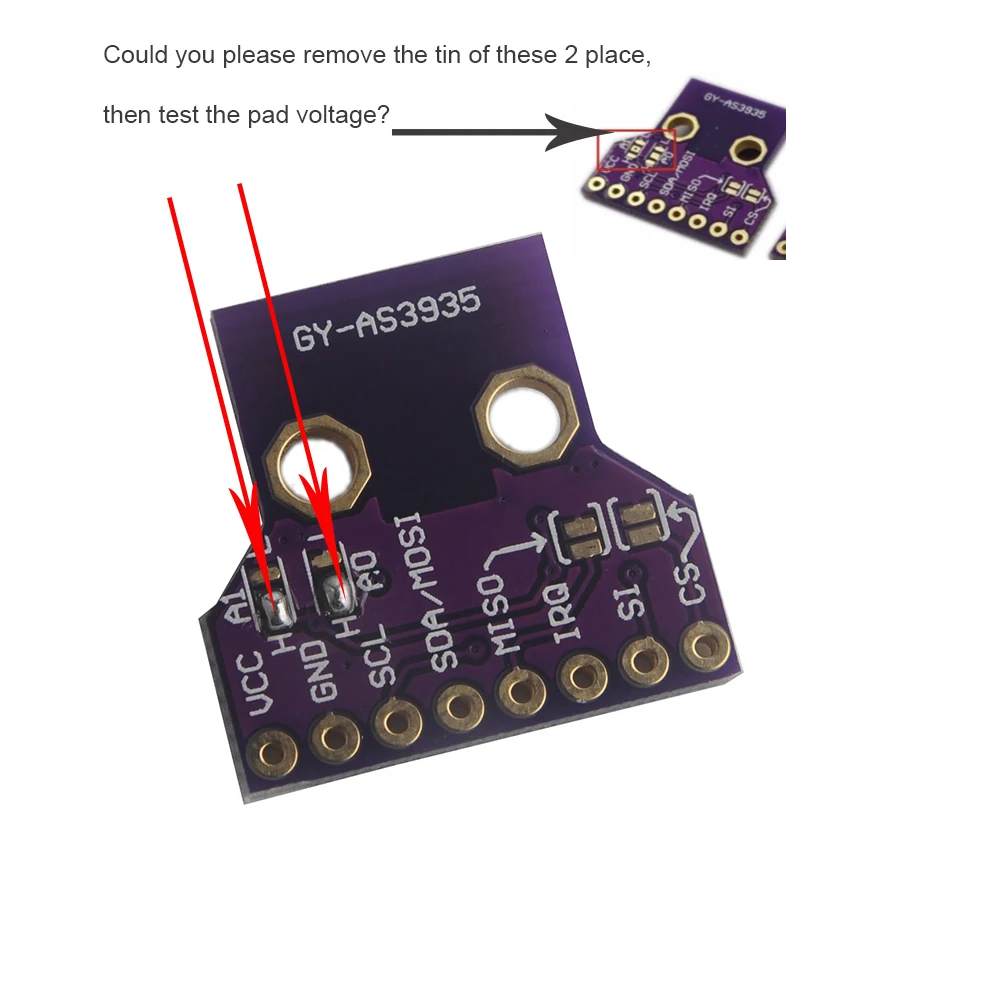

В: сзади имеются Джемперы со стрелками от miso и cs. Что это такое? Нужно ли их закрывать для использования spi?

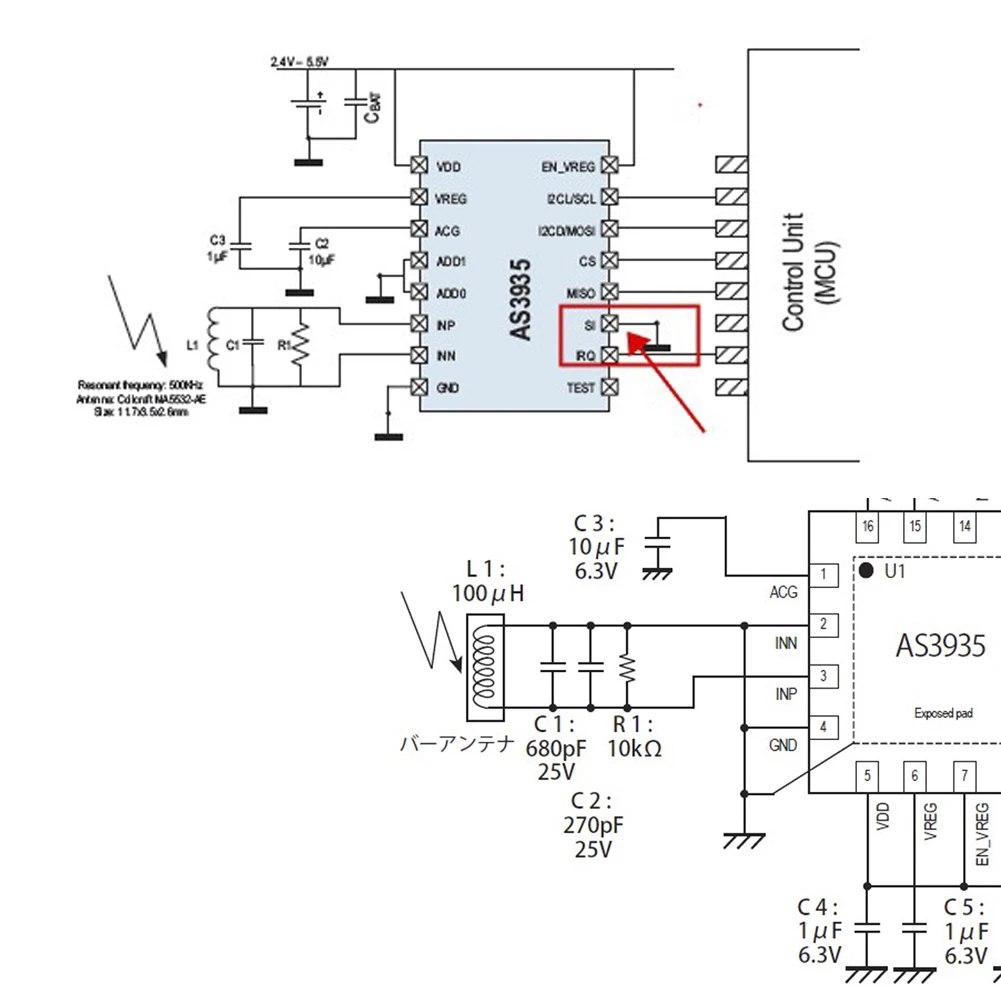

О: если вы хотите использовать интерфейс SPI, вам нужно подключить IRQ и SI, пожалуйста, проверьте это изображение http://s5.ecpperp.com/flyfun/data/upload/product_img/200722/SPI.jpg_.webp
