Классификация цвета:

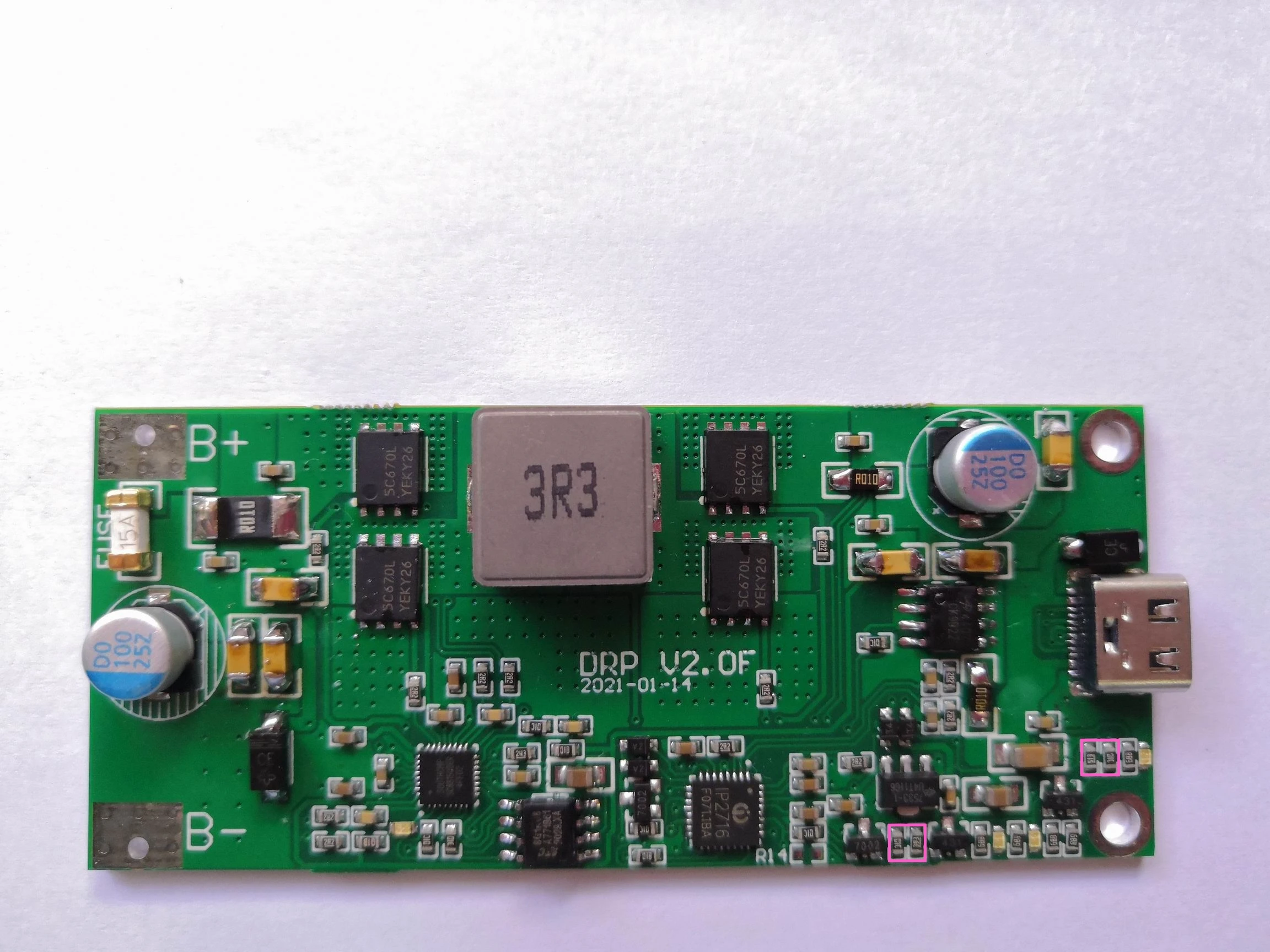

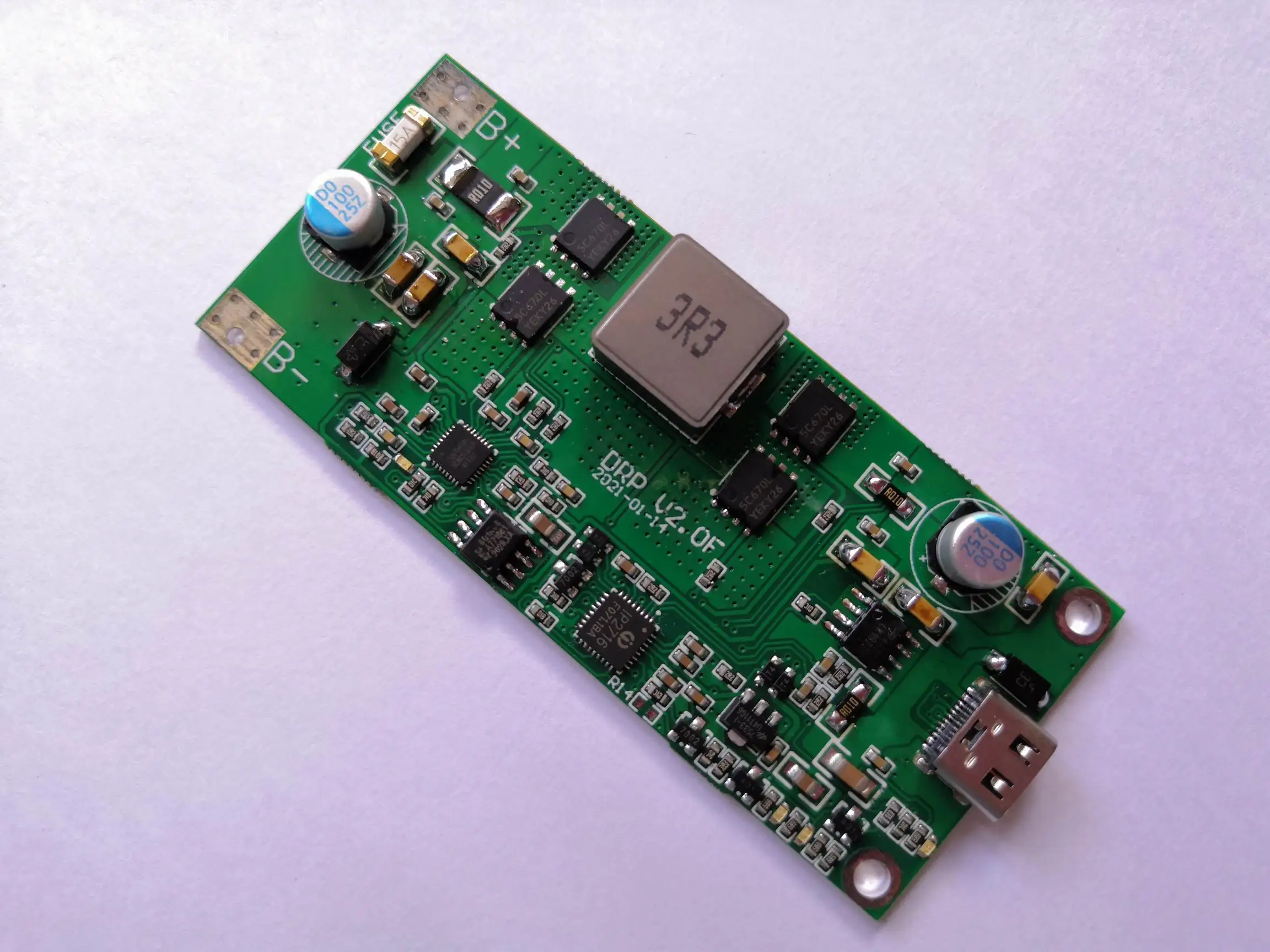

Model1: двухсторонняя плата быстрой зарядки SC8815
Этот модуль является модулем, обратите внимание при использованииВходная полярность, Обратное подключение не гарантируется. Стоимость этого модуля Высокая, в основном для привлечения людей, только зарабатывает небольшую ручную плату. Этот модульНекоторые детали сварены вручную, Не возражайте. Я не хочу это делать и наслаждаться этим в том же магазине timeDIYFun pro, который может пойти и купить блок питания для быстрой зарядки.
1. Этот модуль является модулем внешнего аккумулятора.

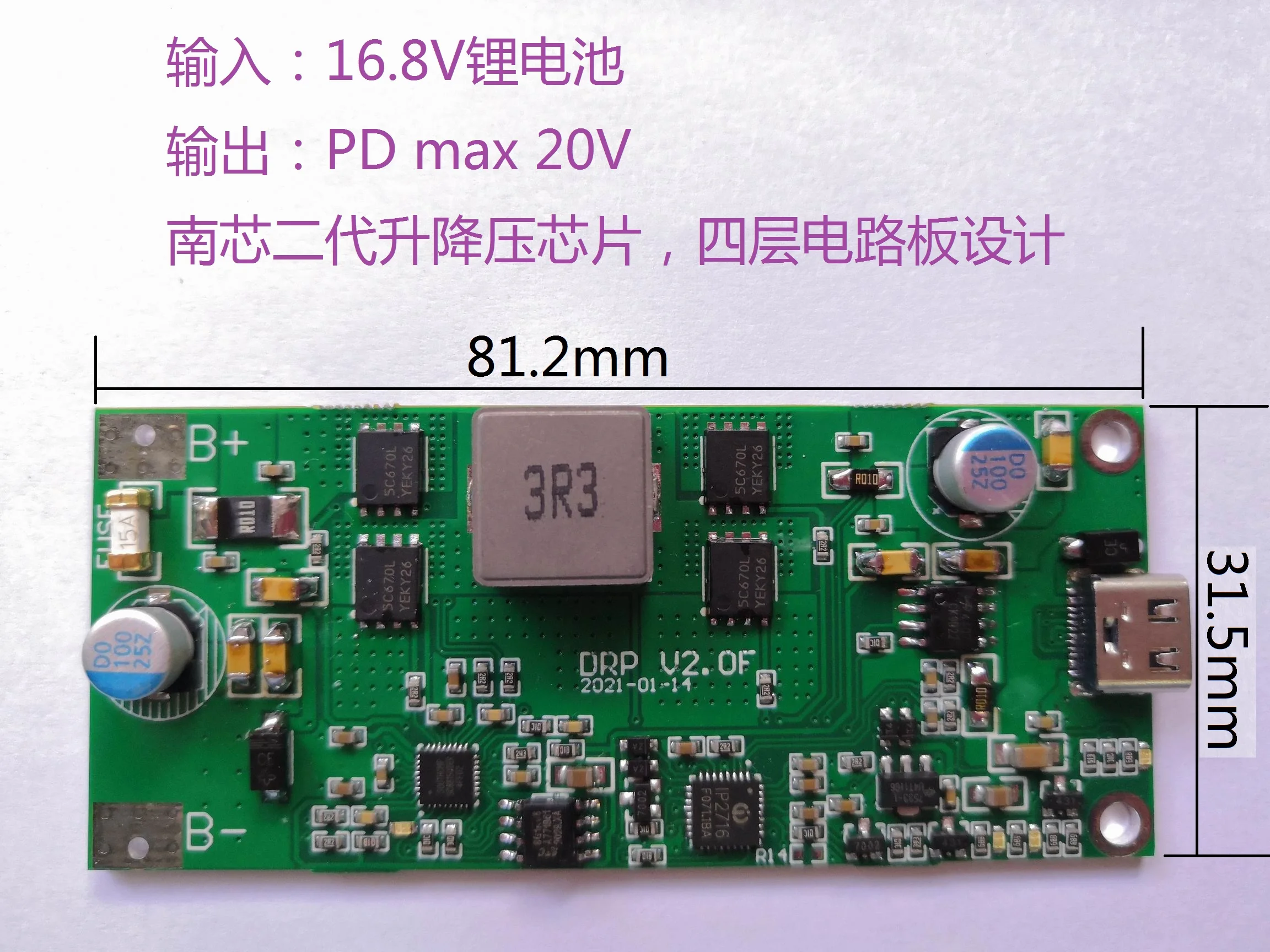

2. Размер модуля 81,2 × 35,1 × 9 мм.
3.При зарядке мобильный телефон, это нормально, что на мобильный телефон не отображается быстрая зарядка, Xiaomi mobile power3 то же самое касается версии высокой конфигурации, Huawei gloryv10. зарядное напряжение is9V, millet6. зарядное напряжение мобильный телефон может достигать 12vand по мере увеличения мощности, напряжение может падать. Причина, по которой на устройстве мобильный телефон не отображается быстрая зарядка, может заключаться в том, что требуется много времени, чтобы пожать руки с помощью протокольного чипа, это не медленно заряжает мобильный телефон.
4. Использование модуляNanxin второго поколения sc8815Продвинутый4-трубчатая синхронная схема поднятия и понижения напряжения, По сравнению с микросхемой первого поколения, значительно улучшена защита от помех. По умолчанию четыре литий-ионных аккумулятора в сериях 16,8 в напряжение, входНужен доступ к защитной плате аккумулятораДля предотвращения избыточного заряда и переразряда аккумулятора рекомендуется дополнительная плата защиты аккумулятора 10A выше.

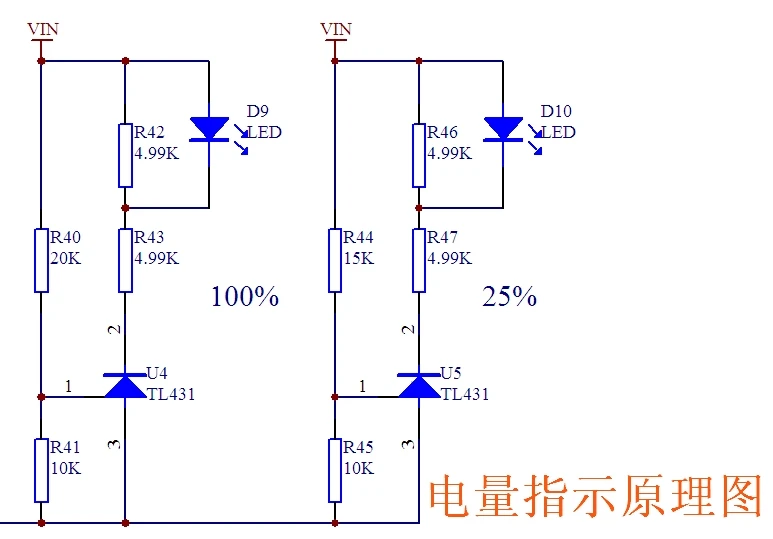

5. Модуль оснащен простым индикатором питания, два светильник Тора рядом показывают, что батарея разряжена светильник на означает, что аккумулятор включен, когда светильник выключен, батарея разряжена, эта индикация действительна только для выходного состояния. Когда цепь находится в состоянии заряда, Все огни горят, аккумулятор прекращает зарядку автоматически, когда зарядный ток достаточно мал, в то же время индикатор зарядки гаснет.
6. На выходеTYPE-CИнтерфейс, по умолчанию5 В, OnlyTYPE-CInterfacePDQuick charge.
7. Вы можете использовать линию ЦМТ-Cdata, она также может быть usedC-удлинительная линия используется в общем кабеле для быстрой зарядки мобильный телефон.

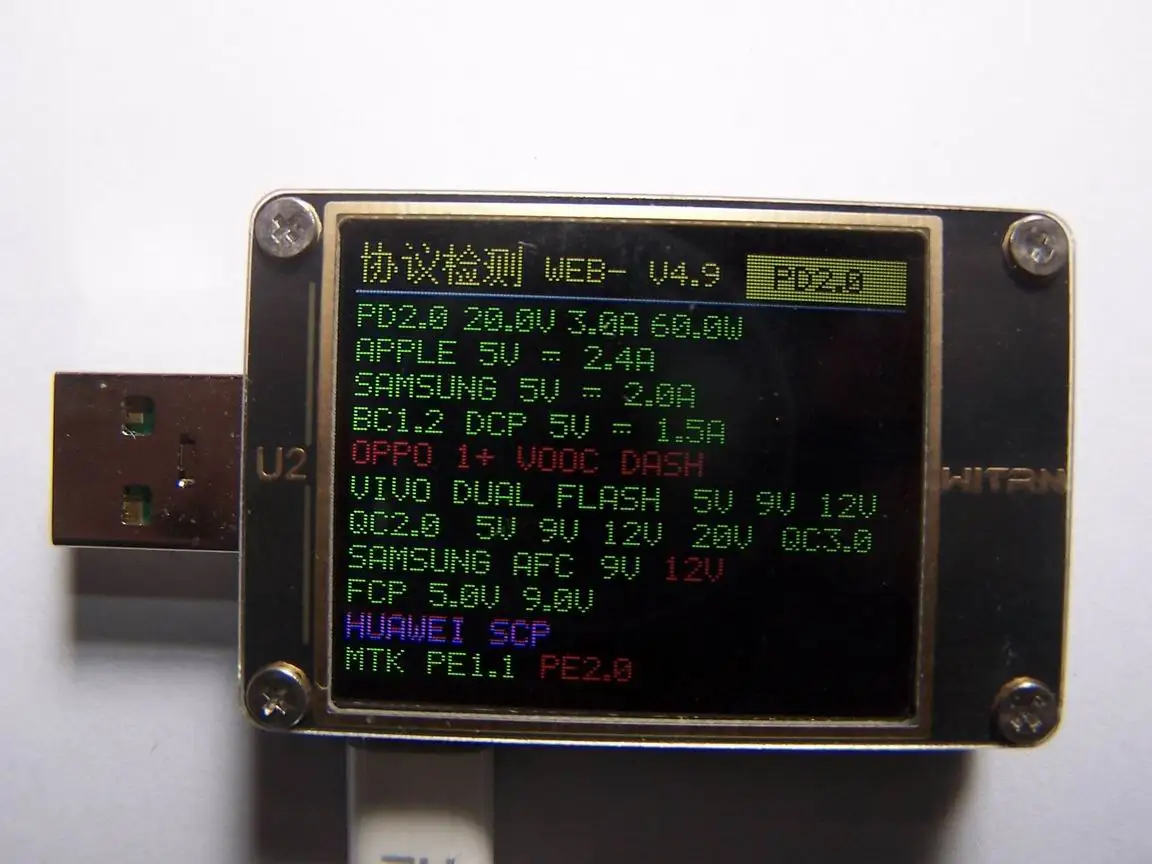

8. Поддержка различных протоколов быстрой зарядки и вывода,PD2.0、QC2.0、QC3.0、АФК、FCP. Протокол ввода быстрой зарядки onlyPD,adoptC-CThe data line автоматически применяется для максимального напряжения зарядного устройства.
9. Вам нужно знатьВыходная мощность = Входная мощность * эффективность, С той же выходной мощностью, чем ниже входное напряжение, тем ниже эффективность, в то же время, тем выше входной ток. Таким образом, источник питания manyPDMobile начал использовать батарею, аналогичную четырем параллельным двум сериям, чтобы увеличить напряжение доступа цепи наддува для уменьшения входных потерь.
Проверка эффективности:
Input16VBoost to20V/2.4A, эффективность может достичь 97%
