Руководство по заказу:
ТРАНЗИСТОР вниз: силовая трубка находится под PCB, как показано на рисунке; Транзистор: силовая трубка на печатной плате (транзистор может стоять вертикально).

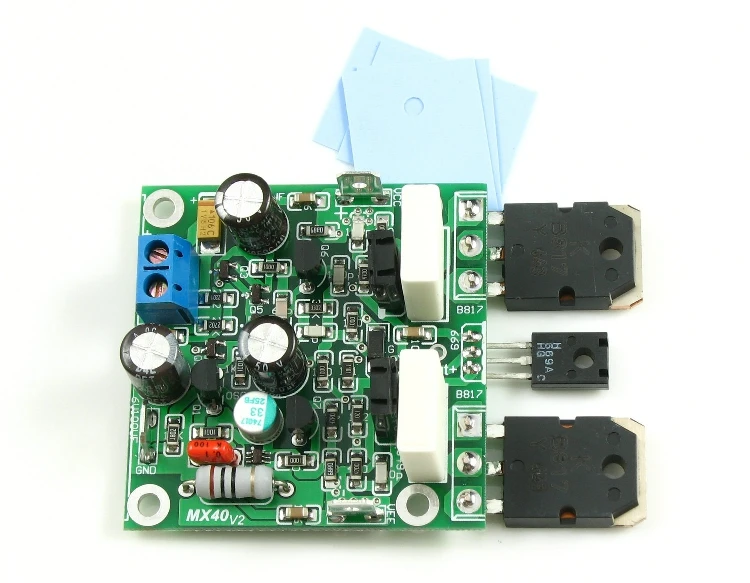

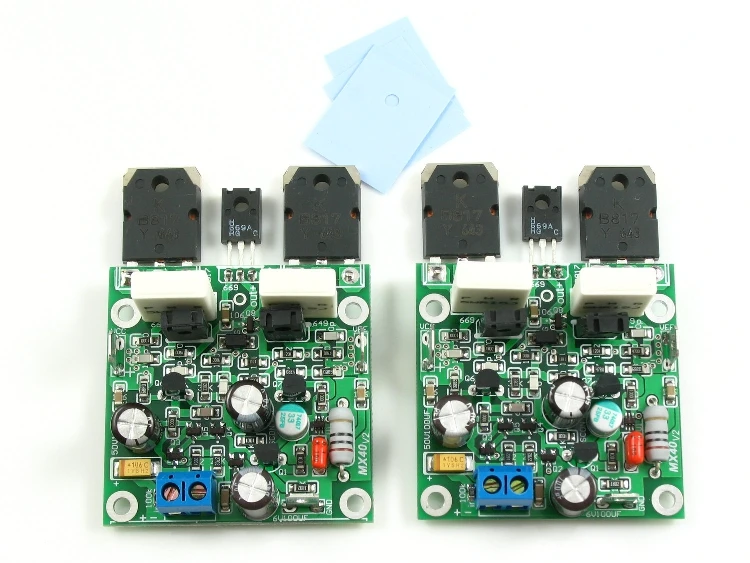

2 шт. Новый MX40 50 Вт 8R стерео HiFi аудио усилитель мощности собранная плата

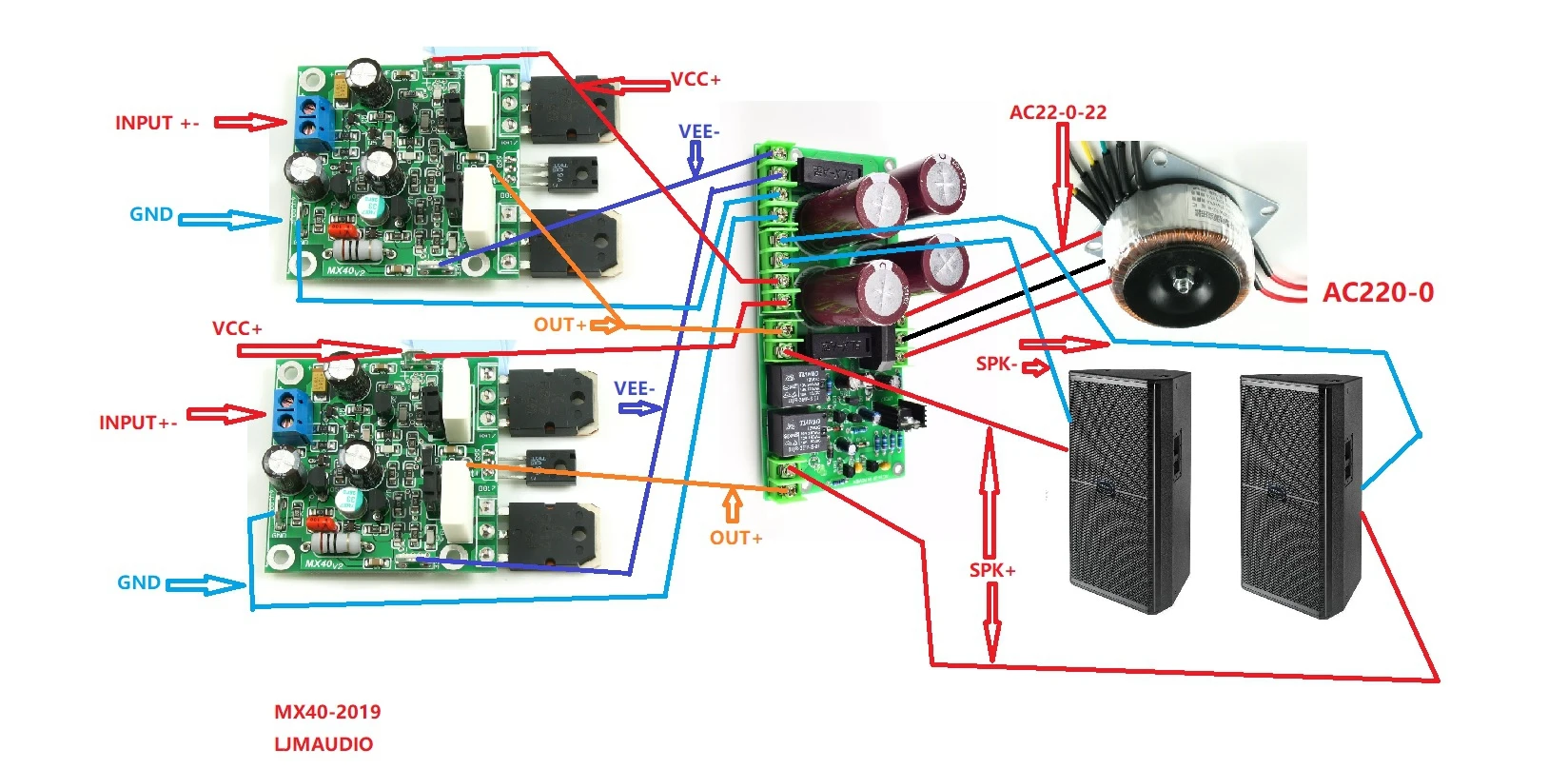

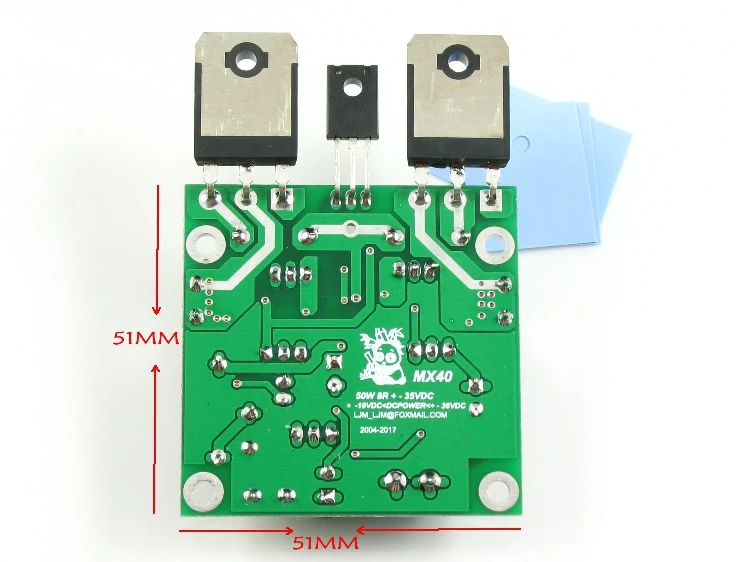

MX40 Плата усилителя мощности разработана LJM MX40 стерео готовая доска. Две доски Диапазон напряжения источника питания Мин постоянного тока> = + -12 В. DC Max<= + -35 в Напряжение трансформатора не может превышать AC24-0-24V Выходная мощность: 50 Вт 8Р. 100 Вт 4Р. Искажение thd <0.02% 20 Вт 8r 20 Гц-20 кГц Отношение S/N> 99дб Коэффициент усиления = 34 Входная чувствительность 1 в. Выходная мощность 50 Вт 8R Размер печатной платы: 51*51 мм не включает размер силовой трубки. Коротко говоря о проводке: источник питания-три линии VCC + GND VEE- Напряжение не может превышать + -34 в Рекомендуется находиться в пределах 30 В. Постоянный ток Синяя розетка-входной сигнал +- Выход + является положительным полюсом динамика
Отрицательный динамик подключен к GND платы питания Три трубки на плате включают две мощные трубки и одну среднюю трубку. Все они должны быть установлены на одном радиаторе для компенсации температуры.

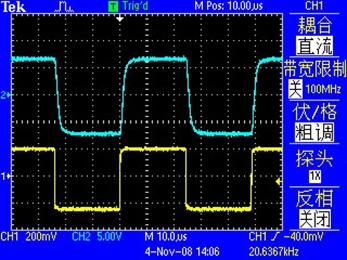

MX40-это мини усилитель мощности с хорошим очарованием. Он может заменить тот же тип усилителя мощности серии LM3886. И он имеет лучшие результаты. Готовая доска включает изоляционные Листы. 20K квадратный волновой тест:

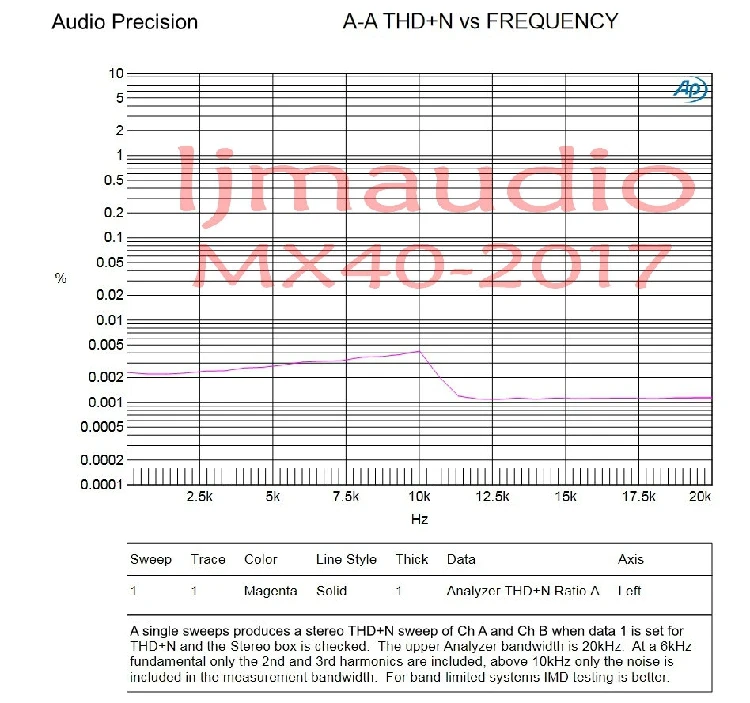

Значение шума без нагрузки <20 мВ Отношение S/N> 99 дБ Точность аудио 2 теста Искажение плюс Значение шума: THD + N = 0,001-0.004% 20HZ- 20K HZ 10W RMS Измерение точности звука 2 SYS

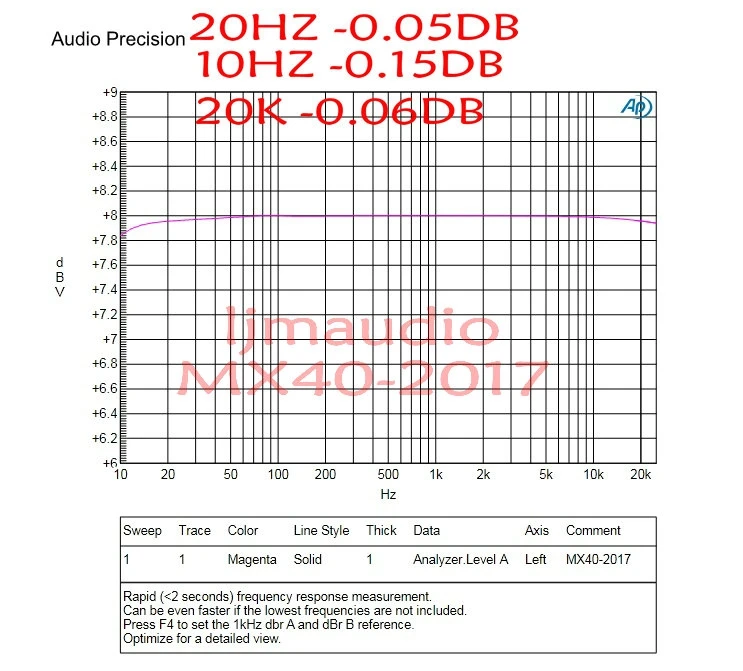

Частотная характеристика = 20 Гц-0,05 дБ 10 Гц-0,15 дБ 20K HZ -0.06DB

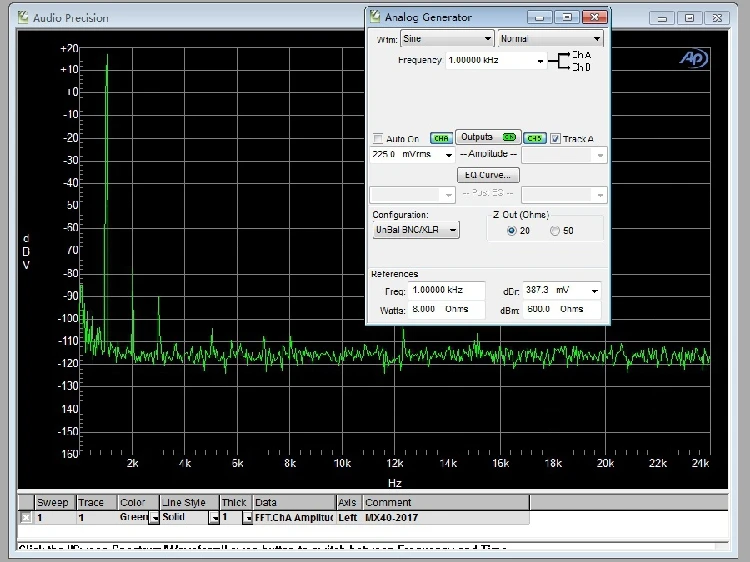

Схема распределения искажений FFT ссылка: фактическое измерение: входной сигнал значение 225мв RMS, 315 мВ P значение
