Матрица светильник световых занавесок, датчик оптического волокна, переключатель, решетка для сканирования зоны, рассеянный светоотражающий луч, расстояние 120500 мм, объект 2 мм

1. Доступные модели

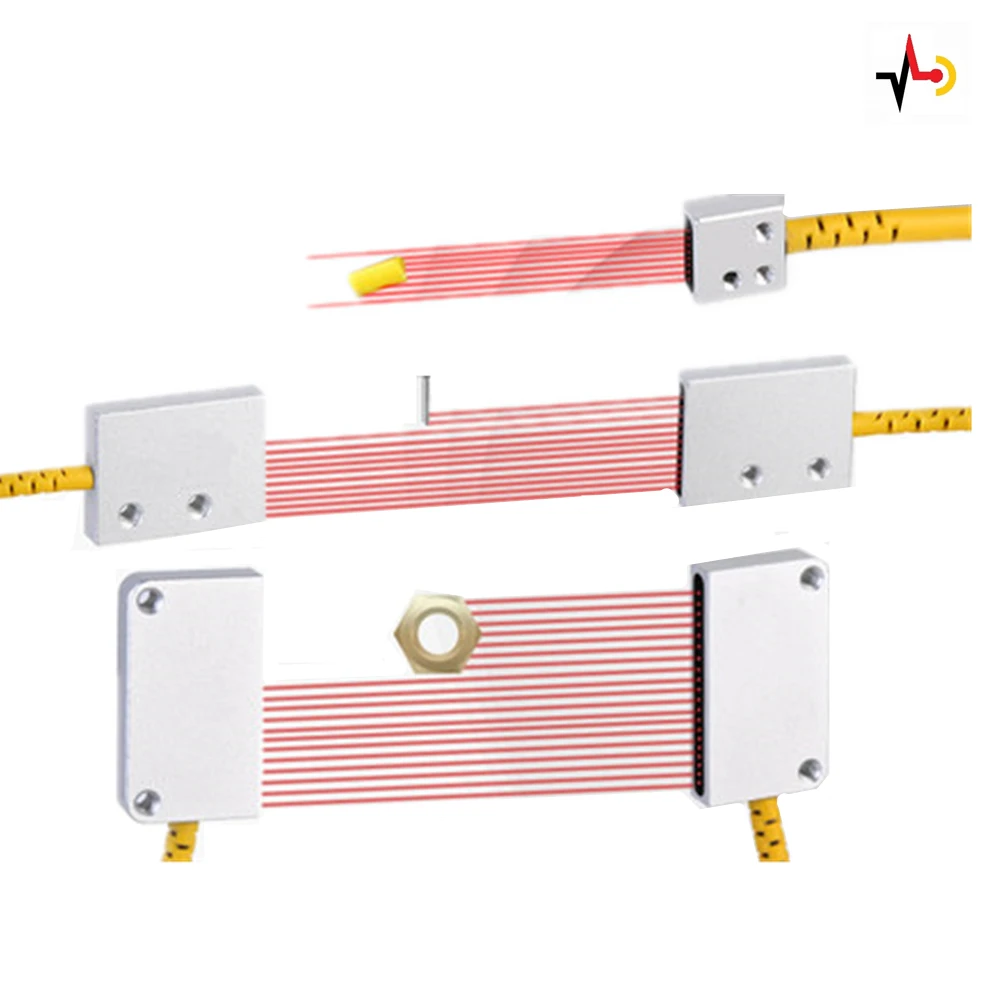

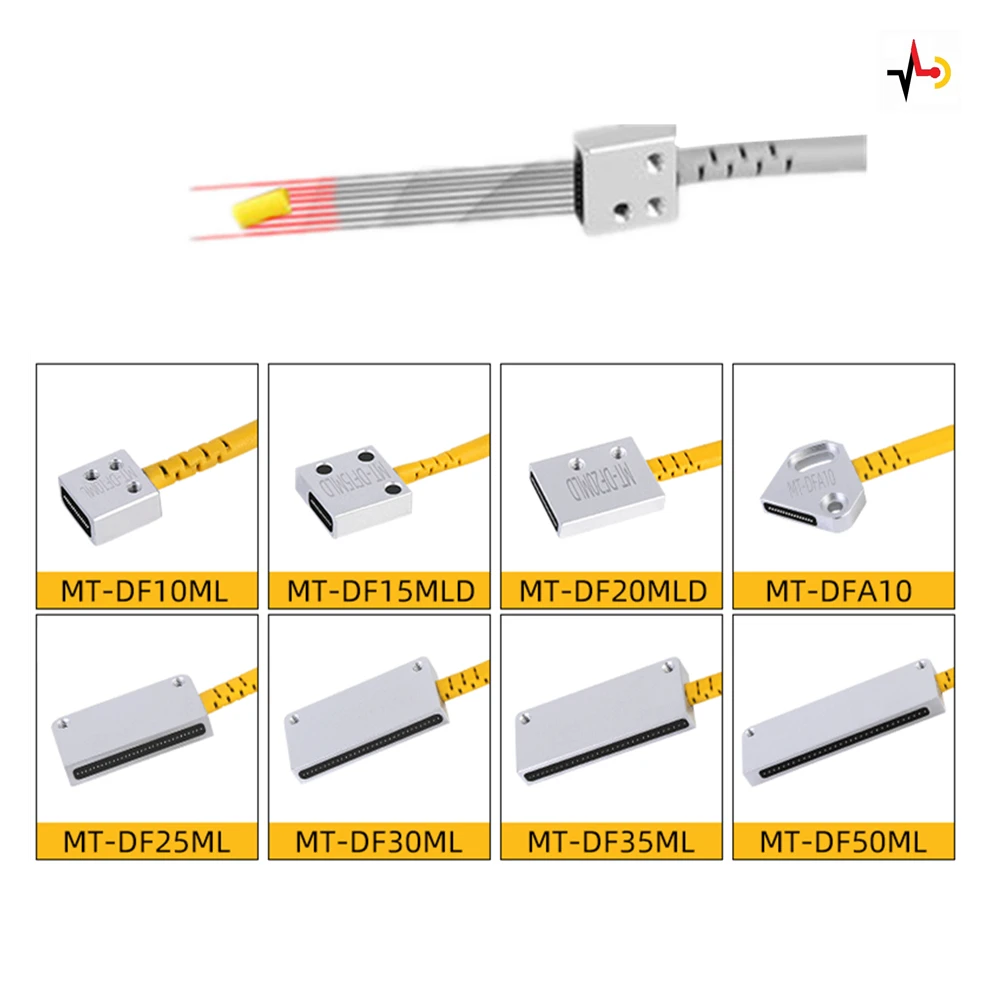

2 типа матричный светильник для штор, оптический Волоконно-оптический датчик.(1) диффузный отражающий тип, который имеет только одну головку обнаружения. Номер модели начинается с MT-DF.Примечание: светильник линий, показанные на фотографии, описания товара незаметны с помощью человеческого глаза и только для лучшей демонстрации инфракрасный светильник s излучения и приема. Пожалуйста, посмотрите демонстрационное видео о том, как оно работает.

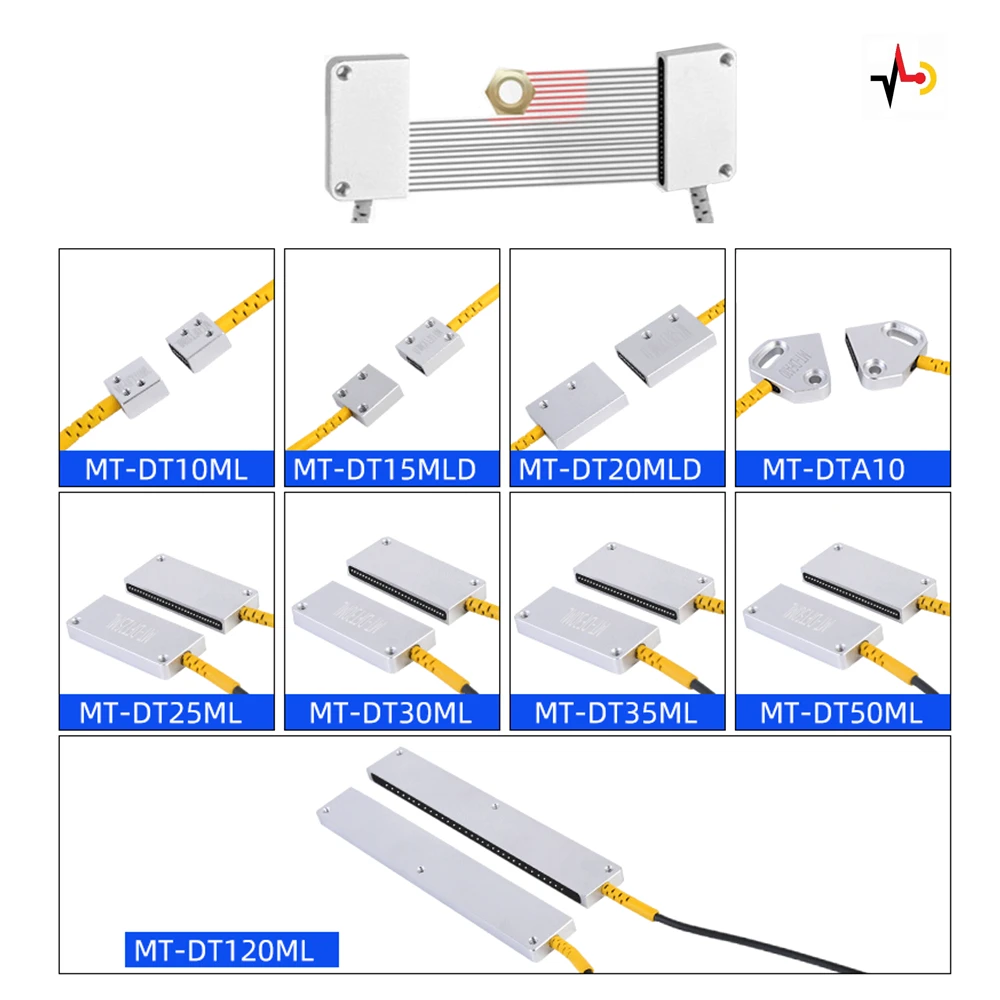

(2) Тип луча, который поставляется с 2 головками обнаружения. Номер модели начинается с MT-DT.См. Фотографии ниже для семьи.Примечание: светильник линий, показанные на фотографии, описания товара незаметны с помощью человеческого глаза и только для лучшей демонстрации инфракрасный светильник s излучения и приема.

2. Параметры продукции

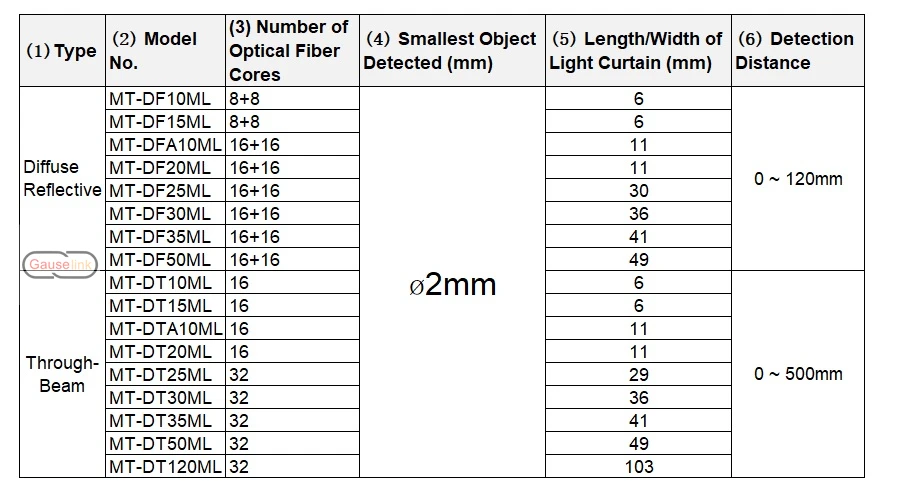

Параметры каждой модели представлены в таблице ниже.(1) Тип(2) Номер модели(3) Количество сердечников из оптического волокна(4) обнаружен самый маленький объект(5) длина/ширина занавес-светильник(6) Расстояние обнаруженияПримечание: параметры были измерены во внутренней лаборатории Hilinktec и могут отличаться. Фактические значения также зависят от номинального расстояния обнаружения, чувствительности усилителя (продается отдельно) и настроек. Пожалуйста, оставляйте достаточную маржу в реальном приложении.

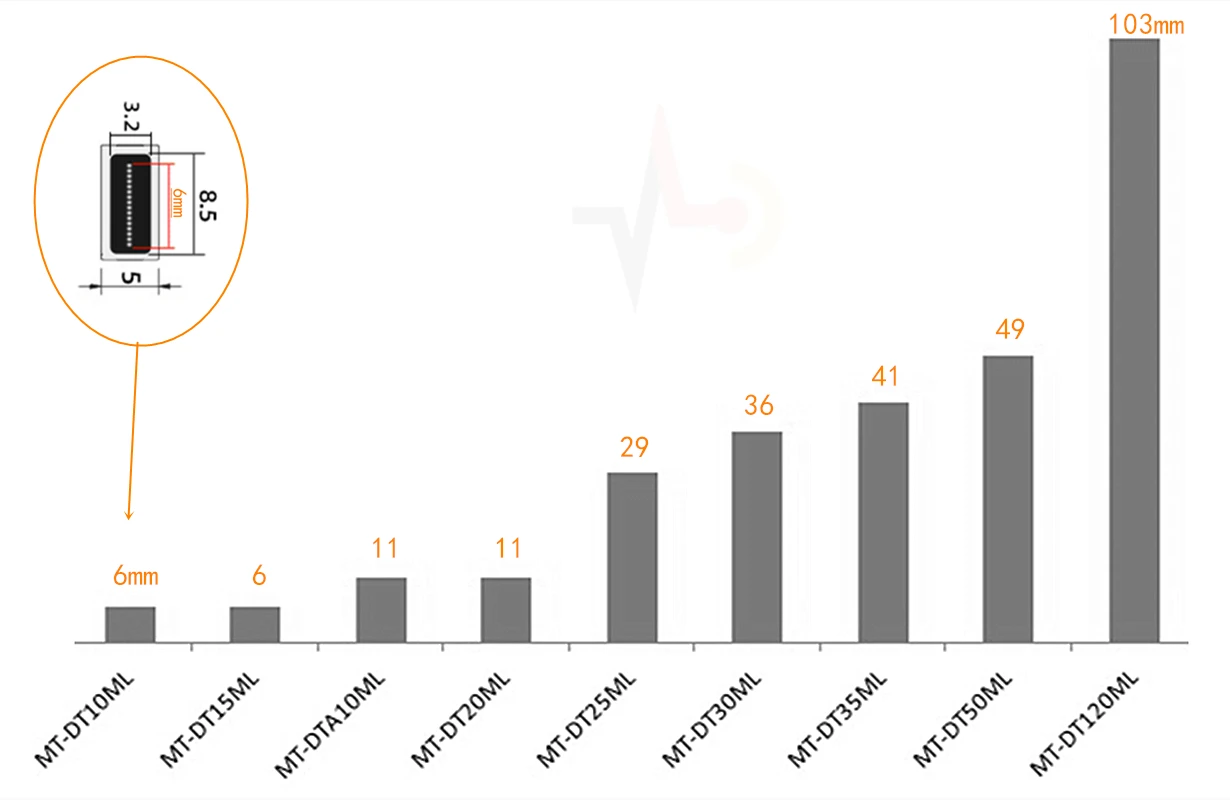

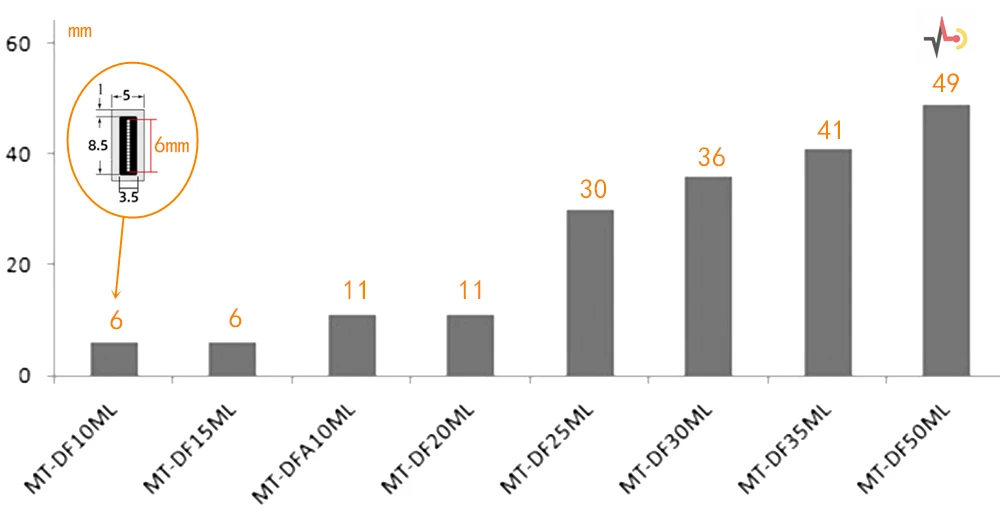

Длина/ширина занавеса на светильник каждой модели

3. Привлекательные особенности

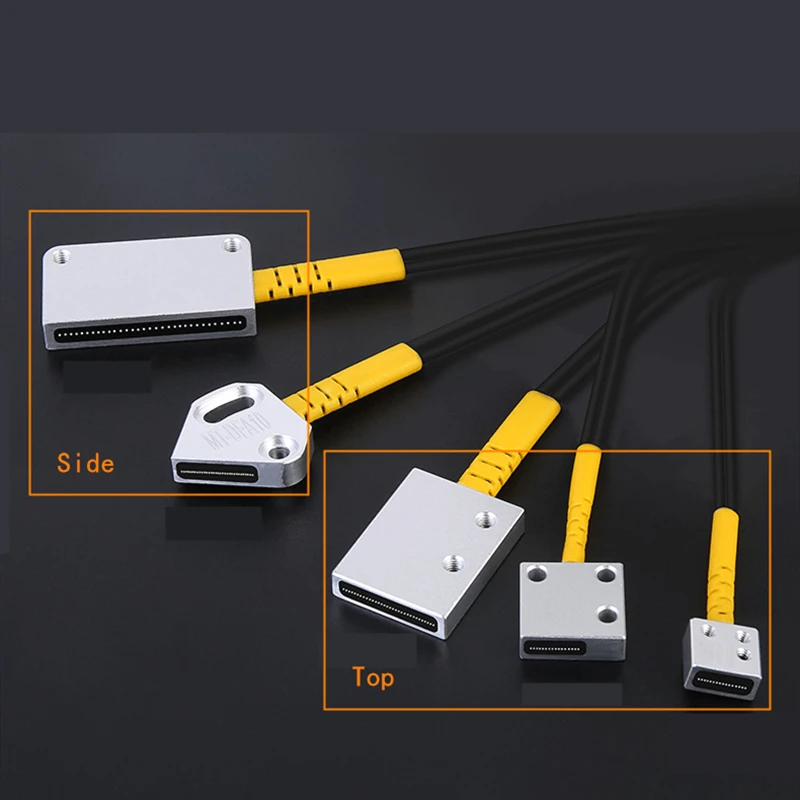

3,1 два типа позиций обнаружения подходят для различных типов установок.См. Изображение ниже для обнаружения стороны и верхнего обнаружения.

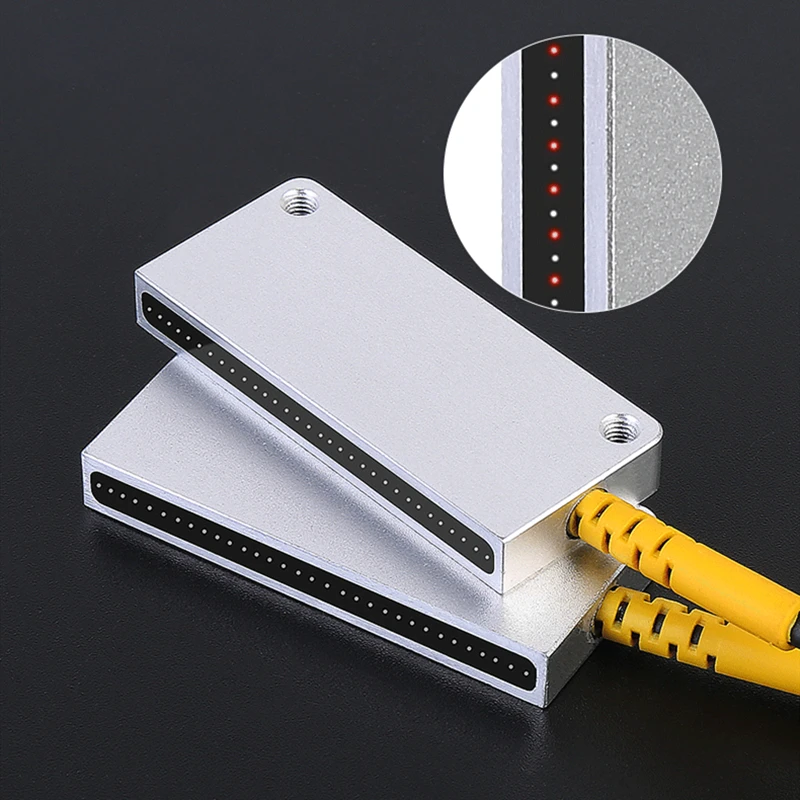

3.2 материала: корпус головки обнаружения изготовлен из авиационного алюминия, который обработан шлифовкой и устойчив к трению и окислению.3.3 светильник:Излучающий светильник ровный и обладает сильной способностью проникновения. Он оснащен для обнаружения маленького объекта в широком диапазоне пространства.

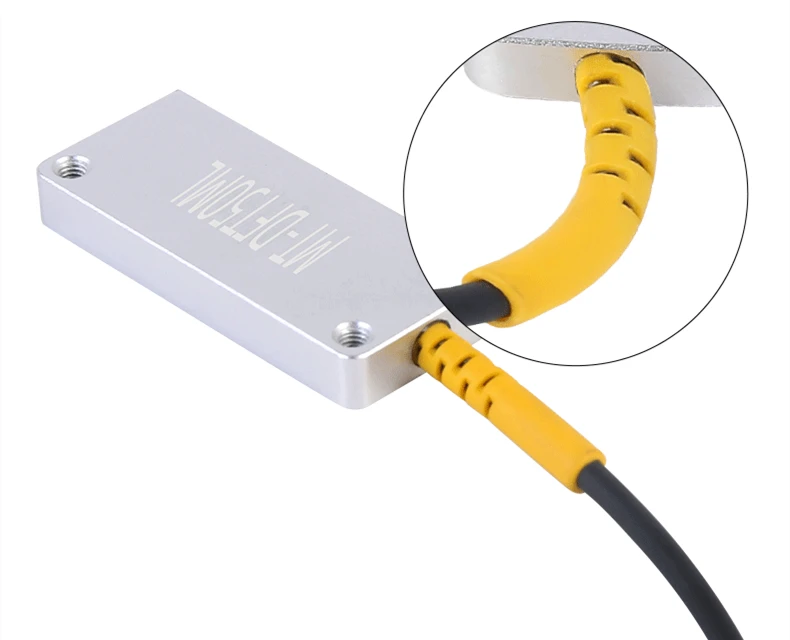

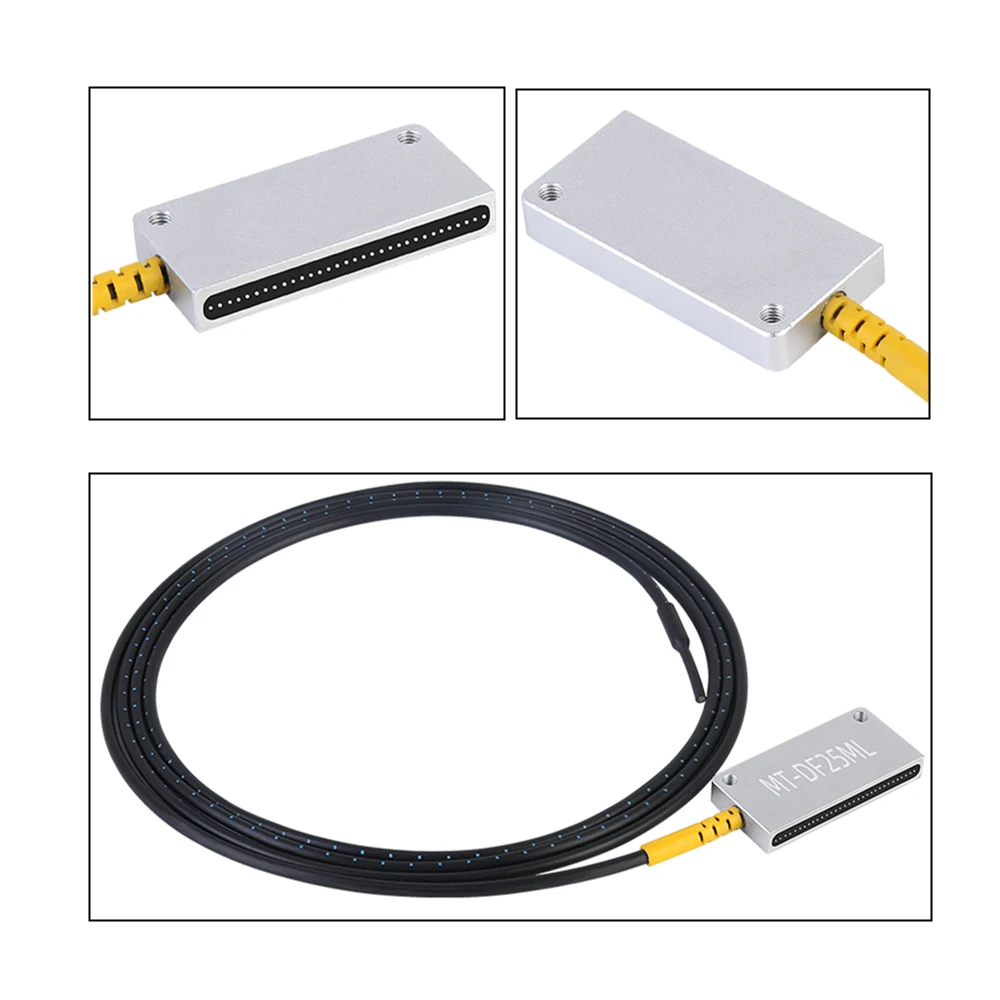

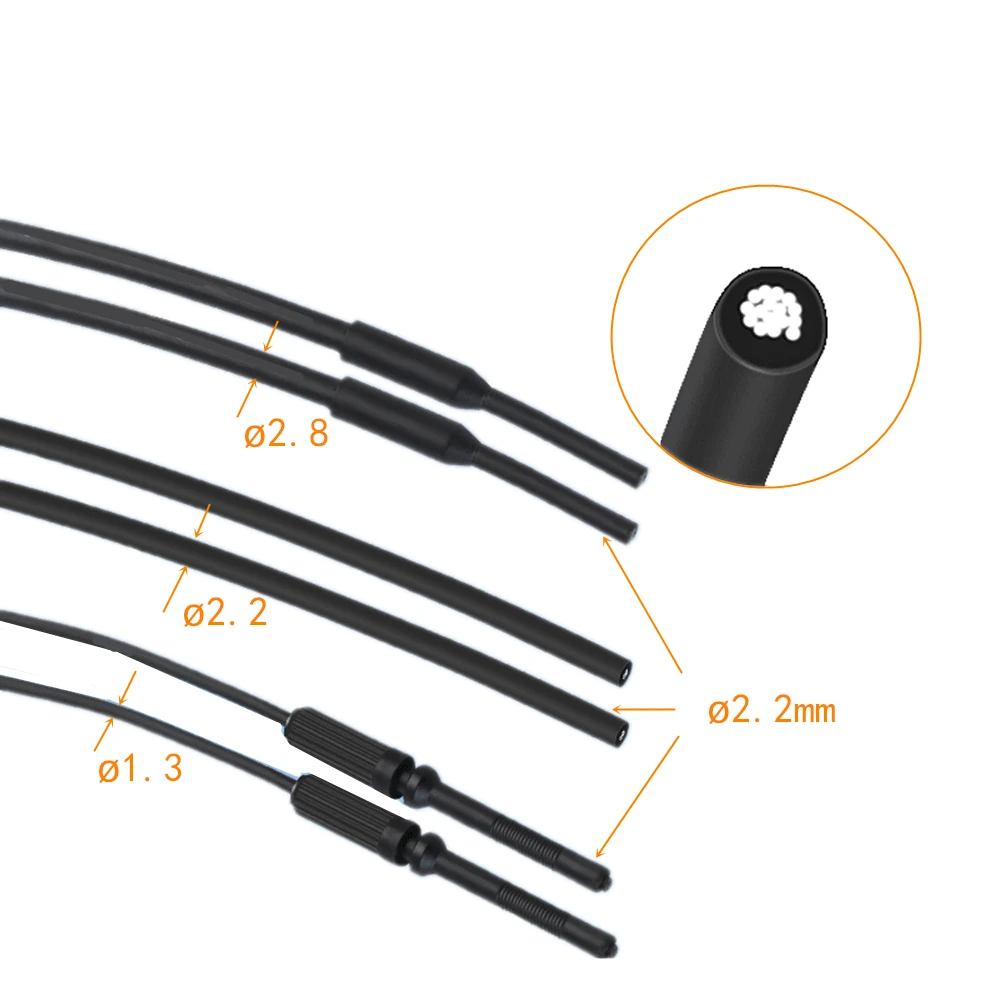

3,4 рукав имеет отличную производительность против трения и масла. Он гибкий и хорошо защищает кабель из оптического волокна и, следовательно, продлевает срок службы продукта. Смотрите первую картинку ниже.3,5 высокое качество оптического волокнаСердечники из оптического волокна имеют очень хороший светильник, обеспечивающий защиту от проникновения и низкое энергопотребление и устойчивый сигнал.Есть 3 размера оптоволоконного кабеля в зависимости от количества ядер. Они закончился диаметром 2,2 мм вставка.См. 2-е изображение ниже.

4. Размеры продукта

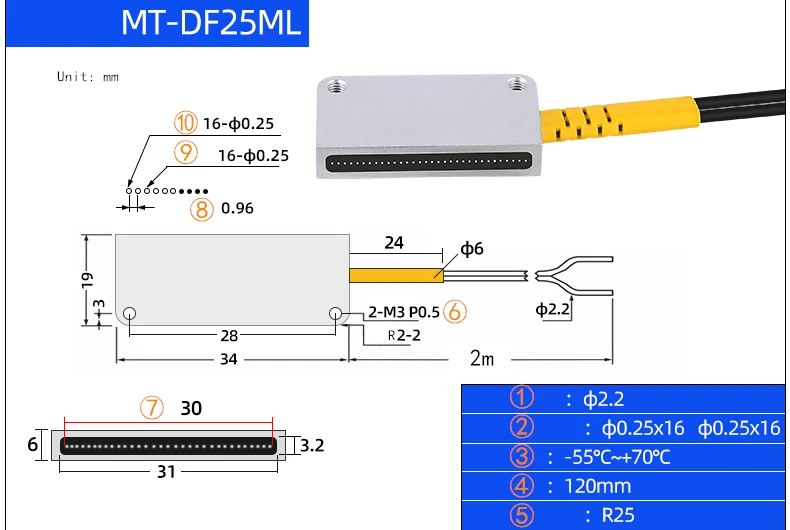

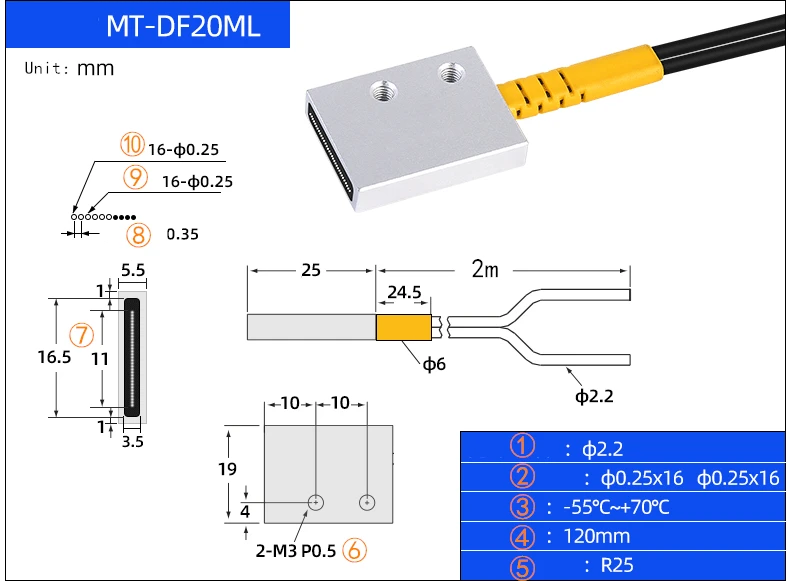

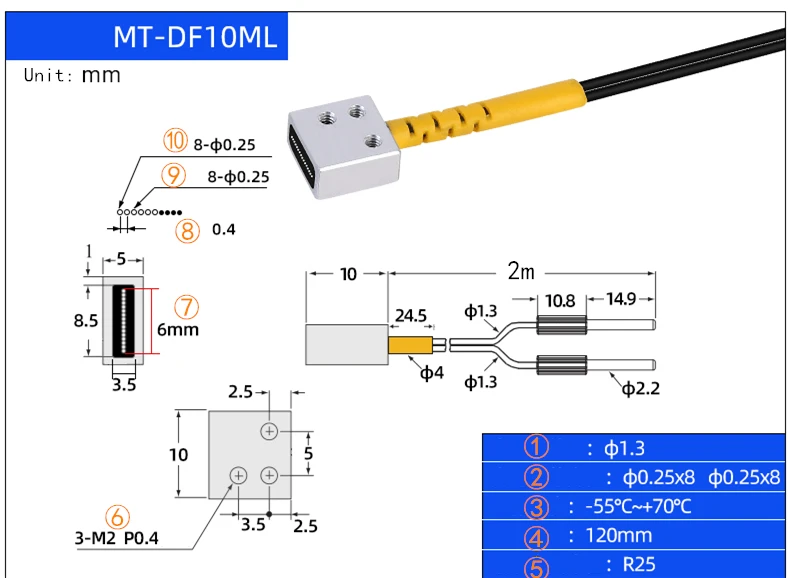

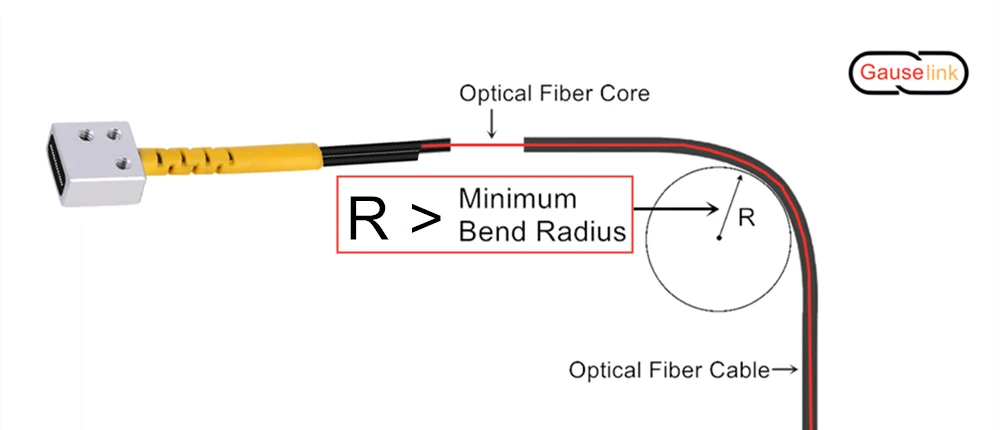

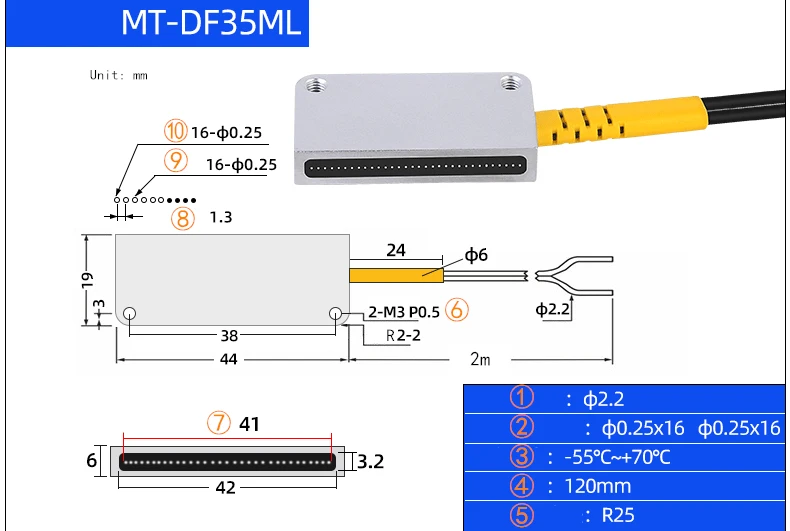

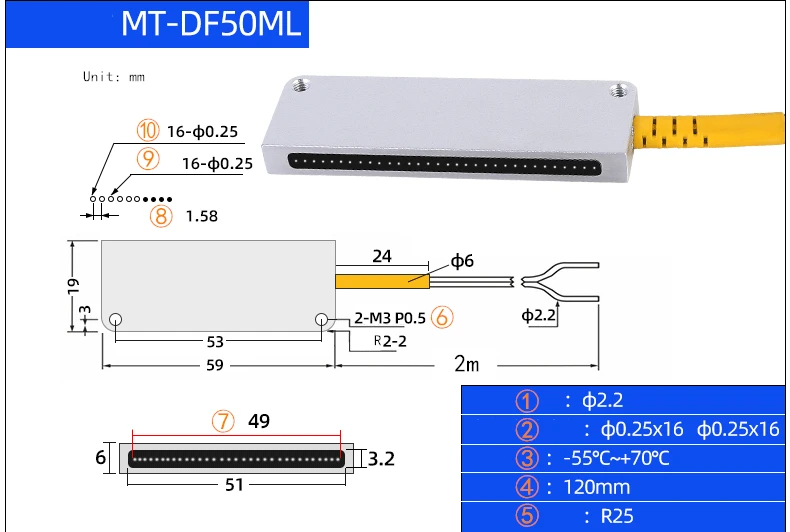

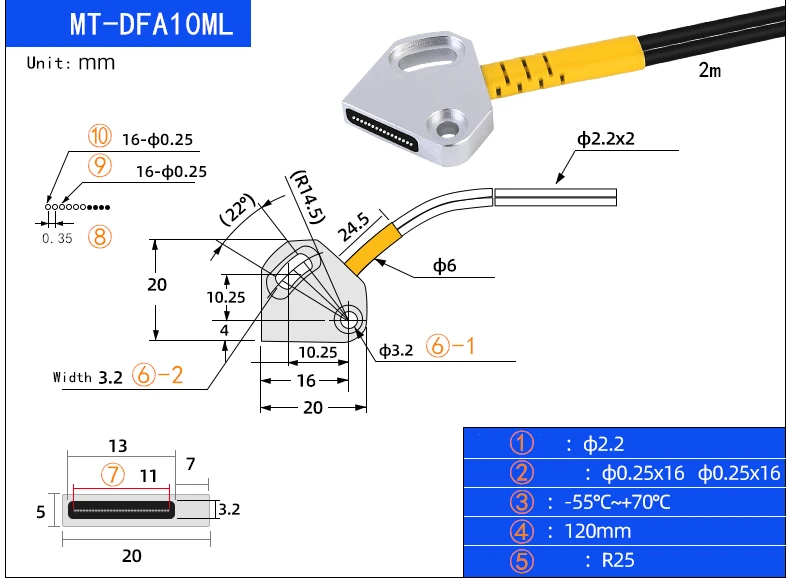

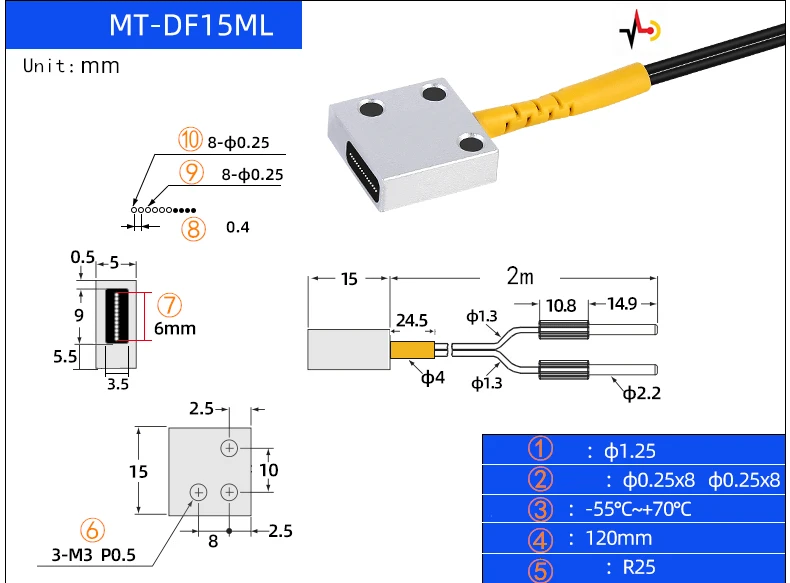

4,1 диффузный отражающий тип (серия MT-DF)Термины в чертежах.① Внешний диаметр оптического волокна② Диаметр сердечника оптического волокна и Количество ядер③ Рабочая среда④ Максимальное расстояние обнаружения (от головки обнаружения до обнаруженного объекта)⑤ Минимальный радиус изгиба оптического волокна (который определяет, сколько оптическое волокно может быть согнуто).Size Размер монтажных отверстий (винты для установки в комплект не входят.)Interface длина/ширина интерфейса излучающего светильник(Который определяет диапазон места обнаружения).Interval интервал между 2 точками на светильник(Который определяет самый маленький объект, который может быть обнаружен).Светильник светильник-приемный сердечникСветильник светильник-излучающий сердечникПримечания:1) Измеренные размеры могут иметь небольшие отклонения.2) цвета и украшения могут отличаться от представленных.

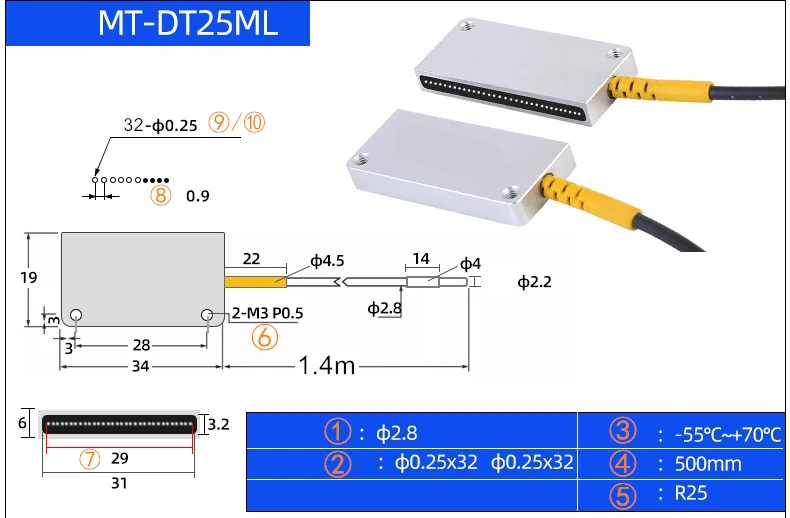

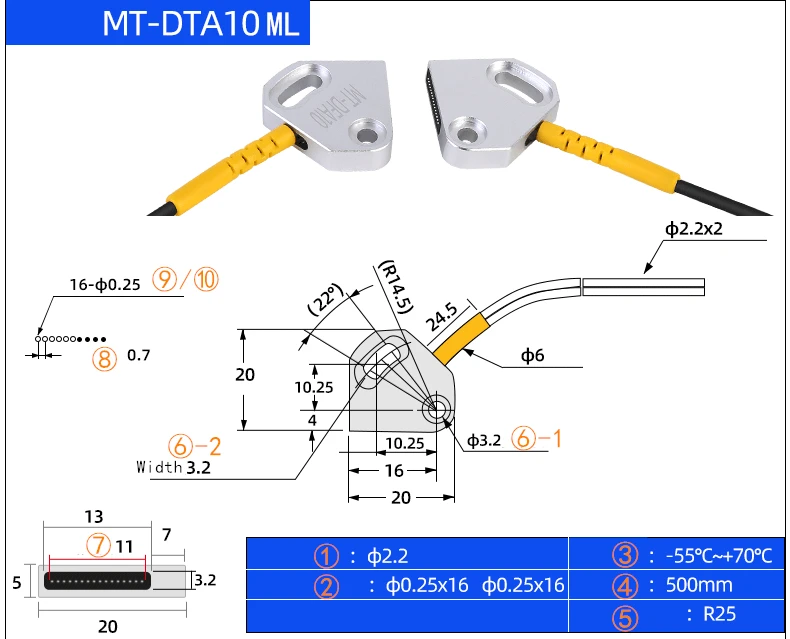

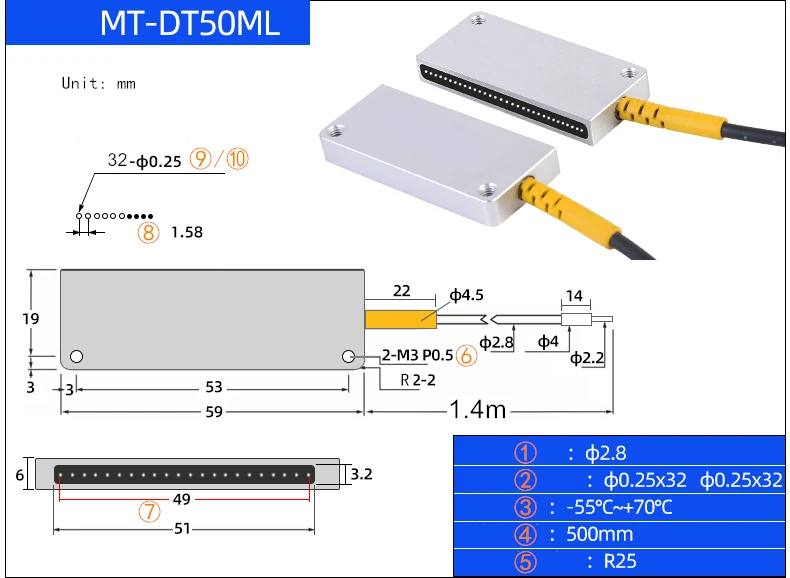

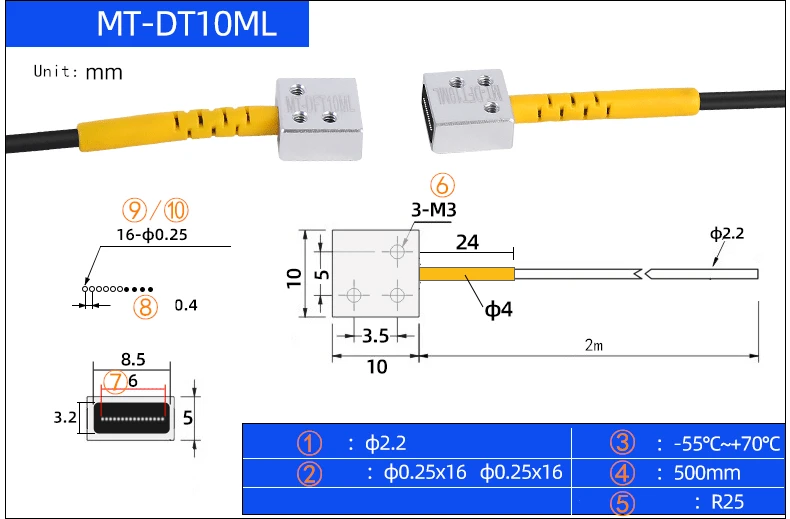

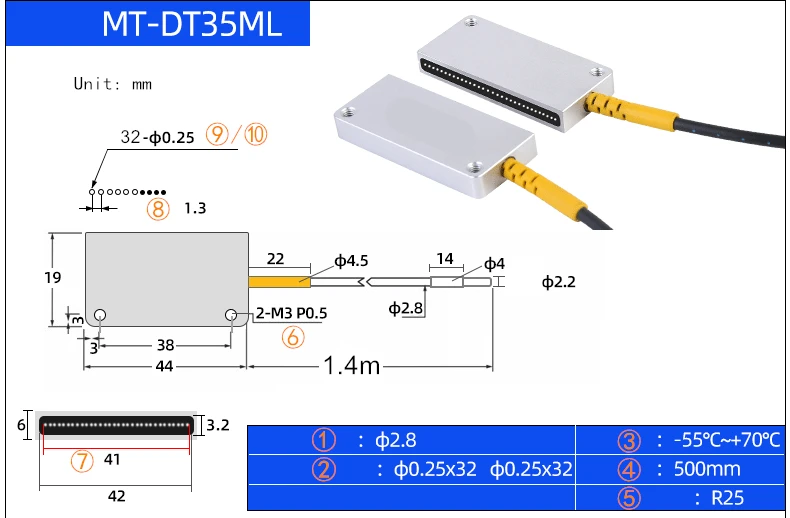

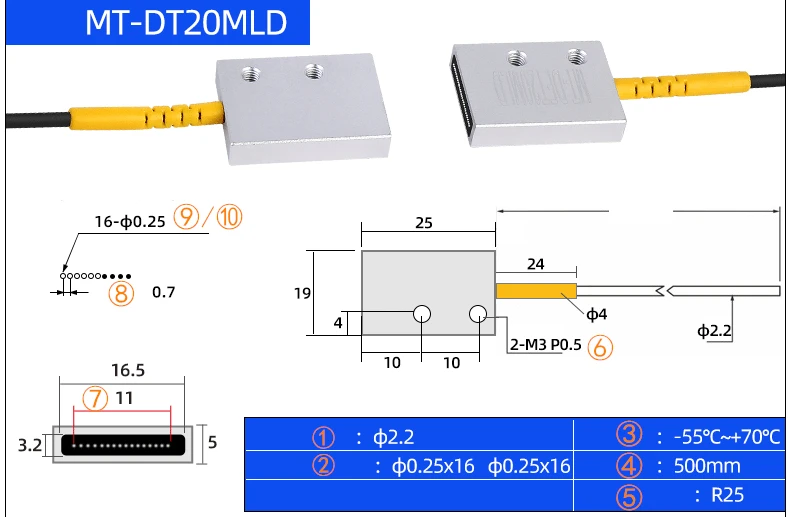

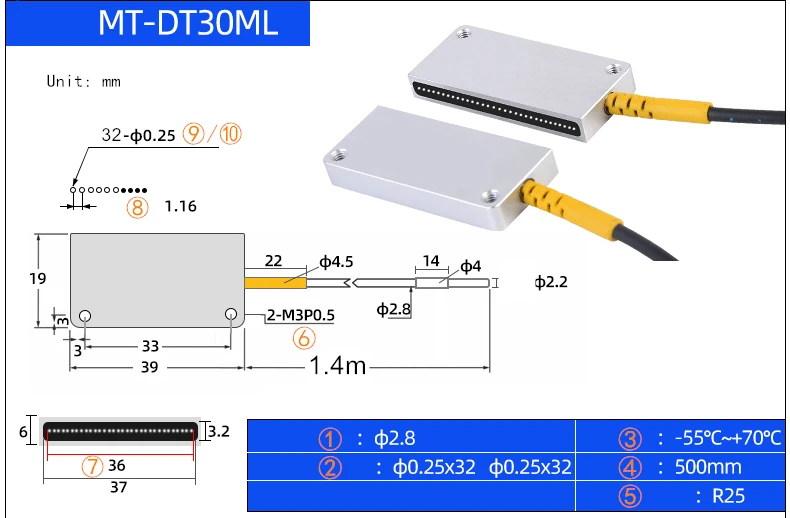

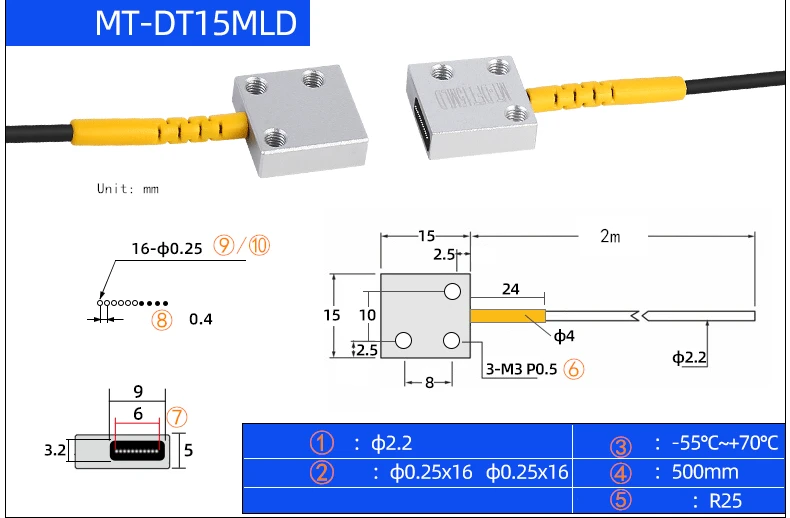

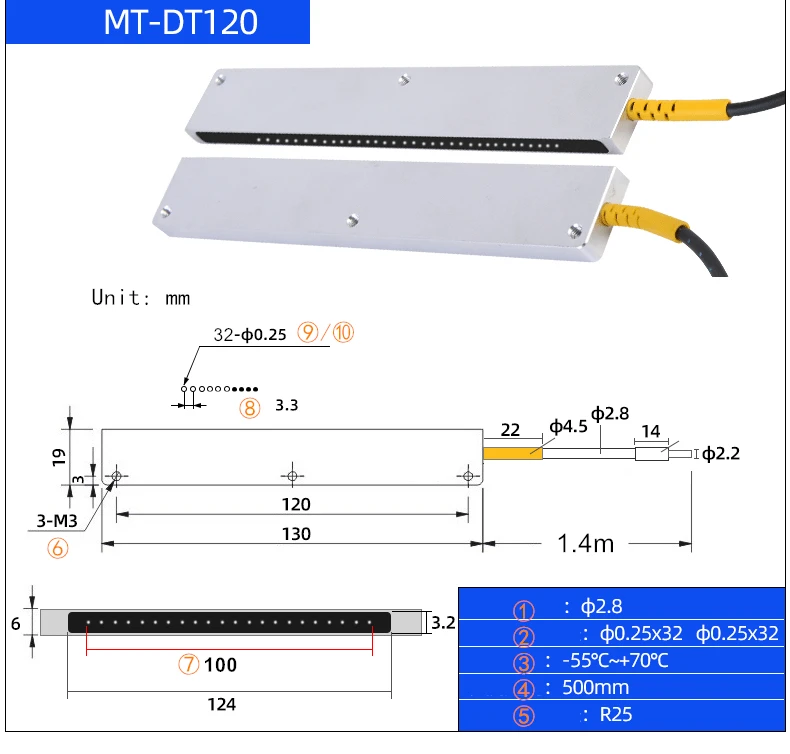

4,2 Тип сквозного луча (серия MT-DT)Термины в чертежах.① Внешний диаметр оптического волокна② Диаметр сердечника оптического волокна и Количество ядер③ Рабочая среда④ Максимальное расстояние обнаружения (от головки обнаружения до обнаруженного объекта)⑤ Минимальный радиус изгиба оптического волокна (который определяет, сколько оптическое волокно может быть согнуто).Size Размер монтажных отверстий (винты для установки в комплект не входят.)Interface длина/ширина интерфейса излучающего светильник(Который определяет диапазон места обнаружения).Interval интервал между 2 точками на светильник(Который определяет самый маленький объект, который может быть обнаружен).Светильник светильник-приемный сердечникСветильник светильник-излучающий сердечникПримечания:1) Измеренные размеры могут иметь небольшие отклонения.2) цвета и украшения могут отличаться от представленных.

5. Упаковочный лист

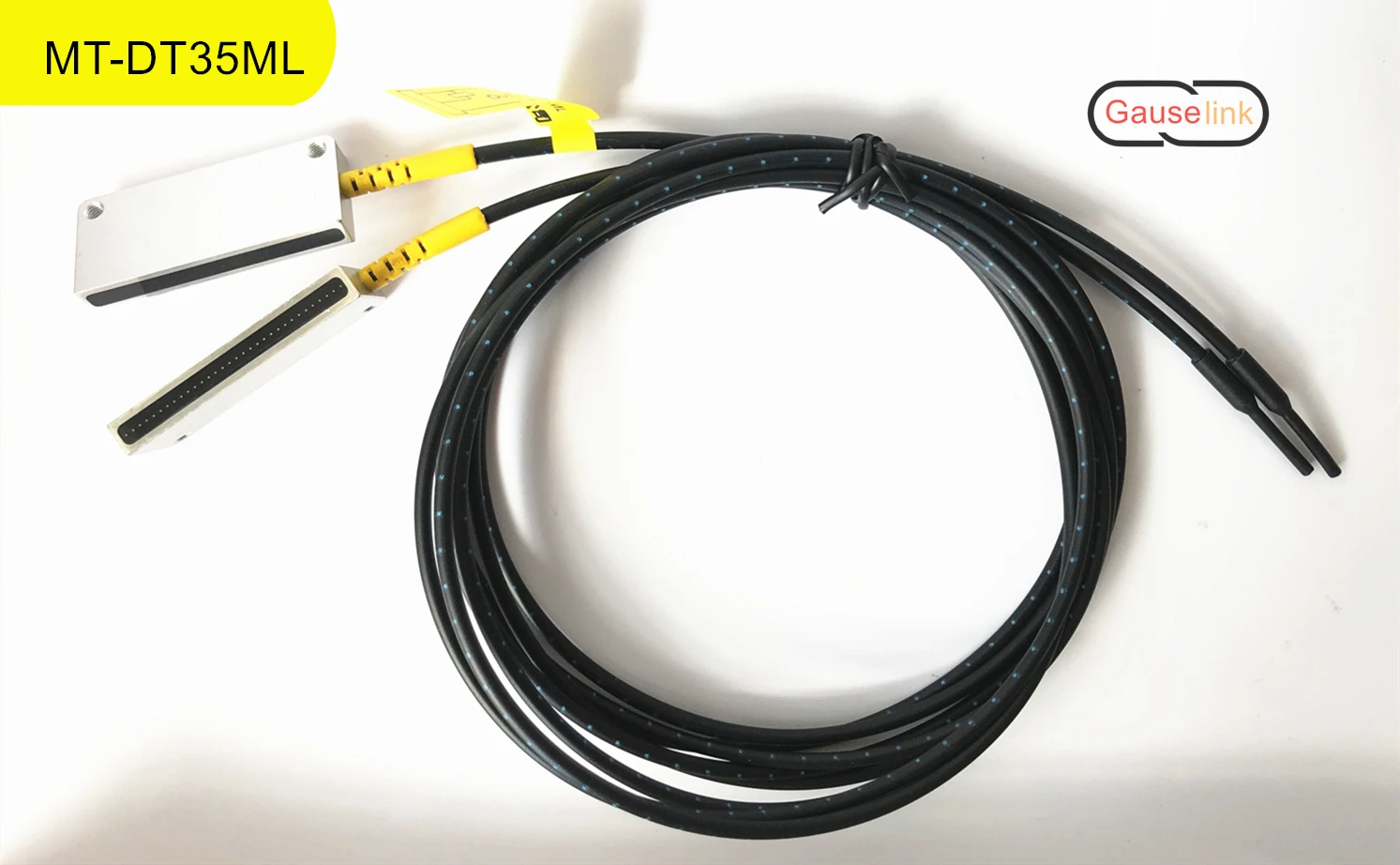

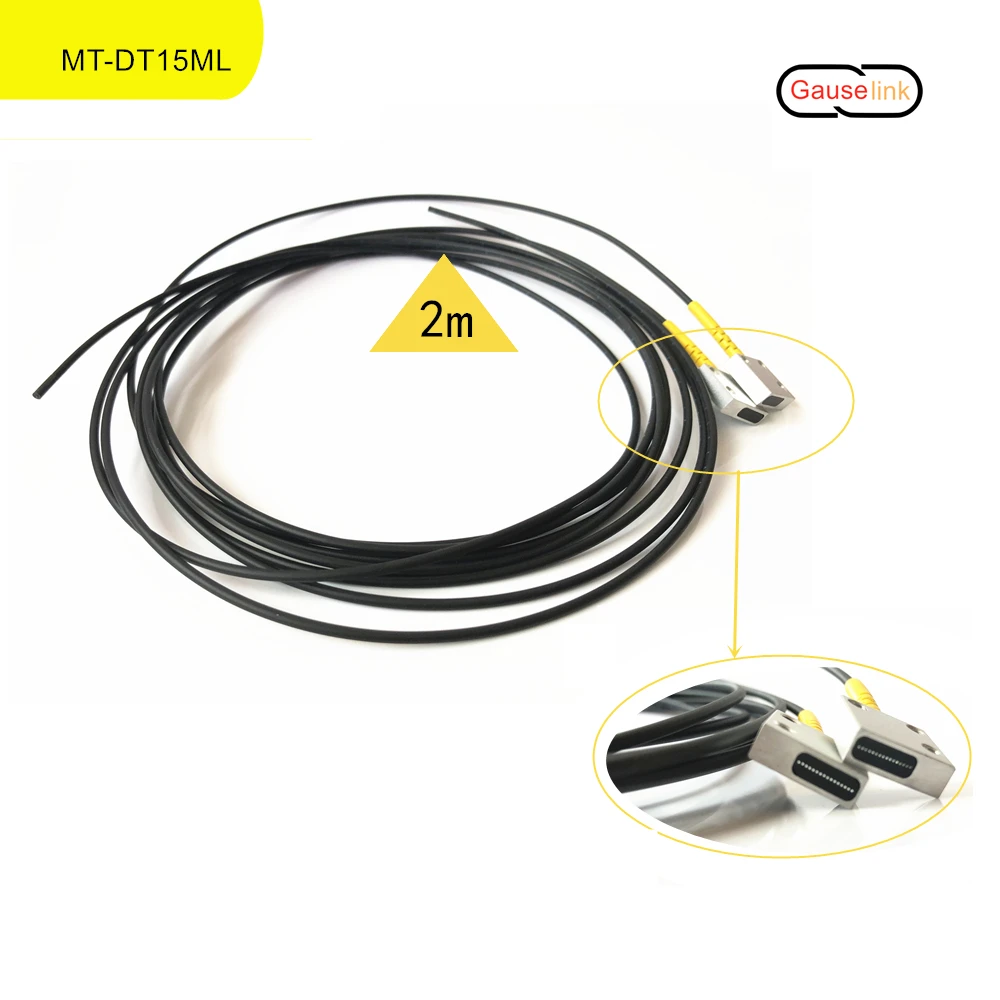

Переключатель оптического волокна * 1E. g. См. Изображение ниже для содержания упаковки MT-DT15MLD.Примечание: винты для установки не входят в комплект, так как длина винтов зависит от условий работы платформ.

6. Области применения продукта

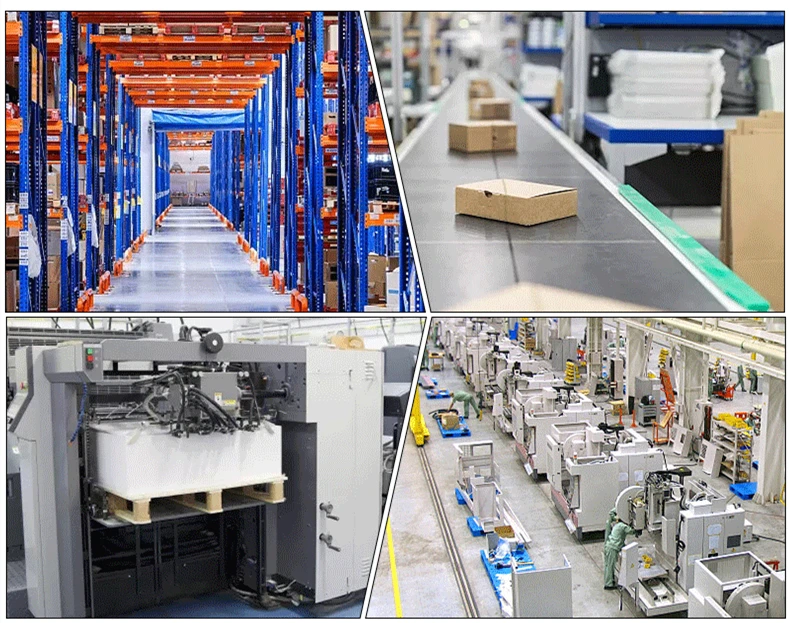

Производственная линия, склад mordern, Автоматизация завода, медицинская промышленность, промышленный робот и т. д.

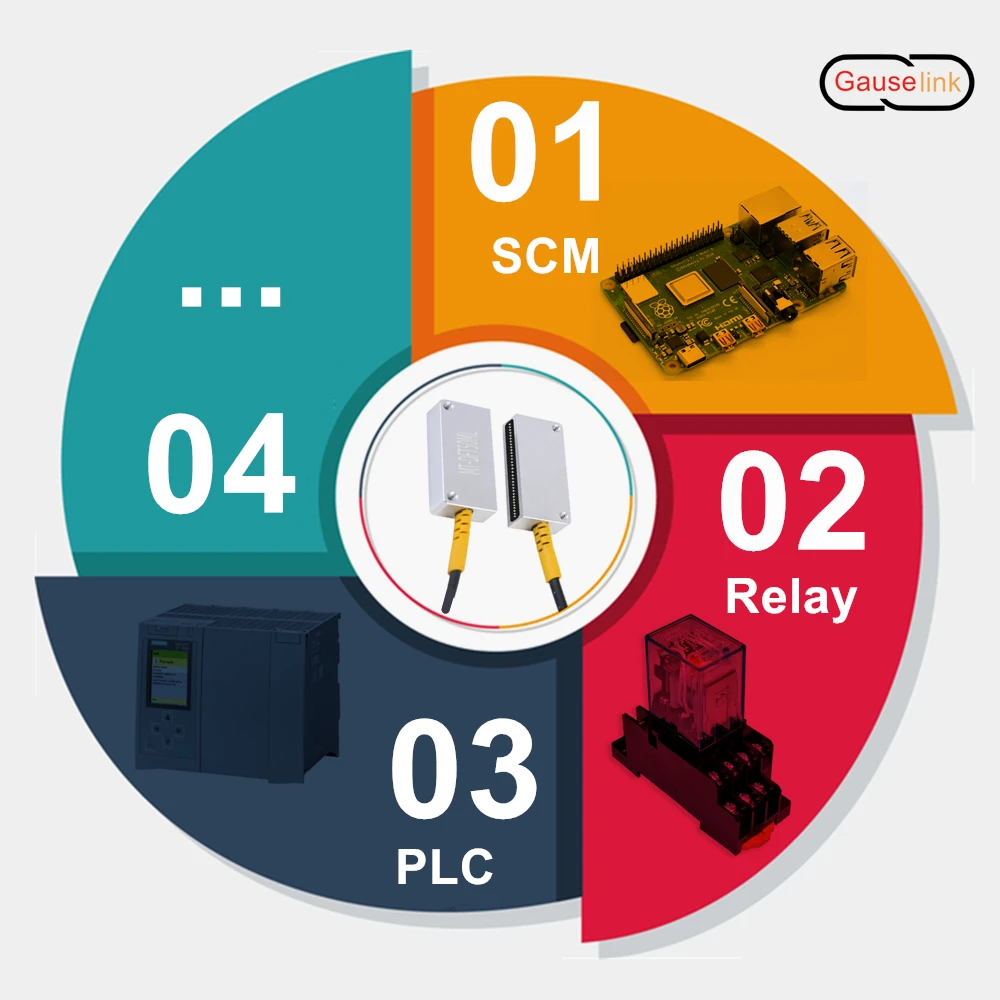

Оснащен усилителем, выход может быть вход01 - SCM (одиночный чип Micyoco)02-реле, таймер03 - PLC (программируемый логический контроллер)04-многие другие электрические устройства.

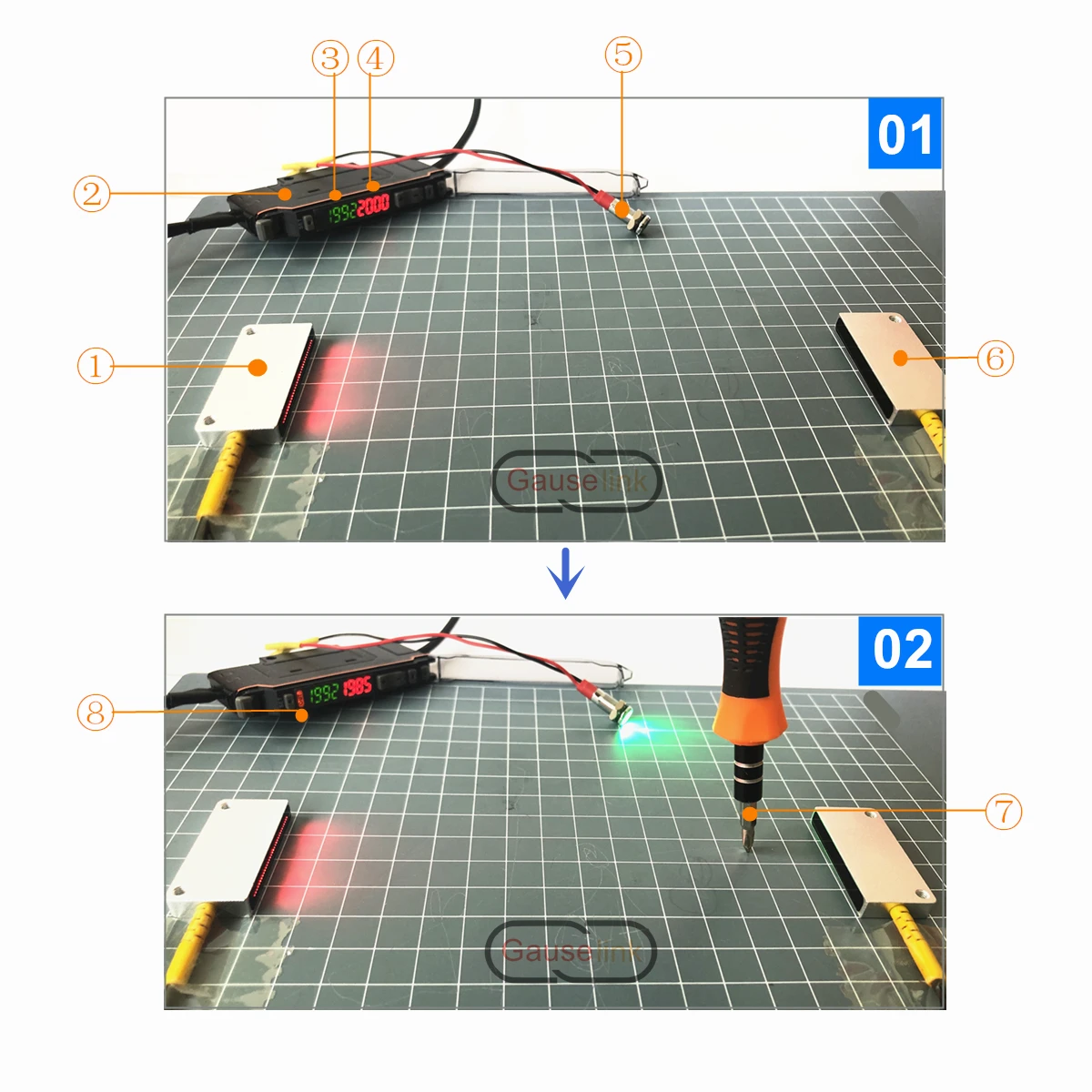

Демонстрация реального приложения:Выберите MT-DT30ML в качестве примера. См. Макет на рисунке ниже.① MT-DT30ML светильник⑥ MT-DT30ML-светильник датчик приемаПримечание: ① и ⑥ одинаковые и могут быть смещены.② Цифровой усилитель SV11③ Порог (зеленый)④ Обнаруженное значение светильник⑤ Светодиодный контроль нагрузки (здесь просто светодиодный светильник)Object предмет должен быть обнаружен (здесь наконечник отвертки)⑧ Выход индикаторОбъяснение:01-выкладывайте и фиксируйте 2 датчика ① и ⑥ на указанном расстоянии.Концы оптического волокна датчиков вставляются в усилитель ②. Порог ③ установлен по правильному значению, вот он 1992 (зеленый).Без объекта, обнаруженный светильник интенсивности 2000. Нет выхода.02-в тех случаях, когда объект ⑦ световой индикатор появляется в светильник занавес между 2 датчиками, обнаруженные соотношение цена снижена до 1985 от 2000. В 1985 году меньше, чем в 1992 году, поэтому выход срабатывает, выходной индикатор on включен, а Контролируемая нагрузка ⑤ также включена.

7. Совместимость с усилителями

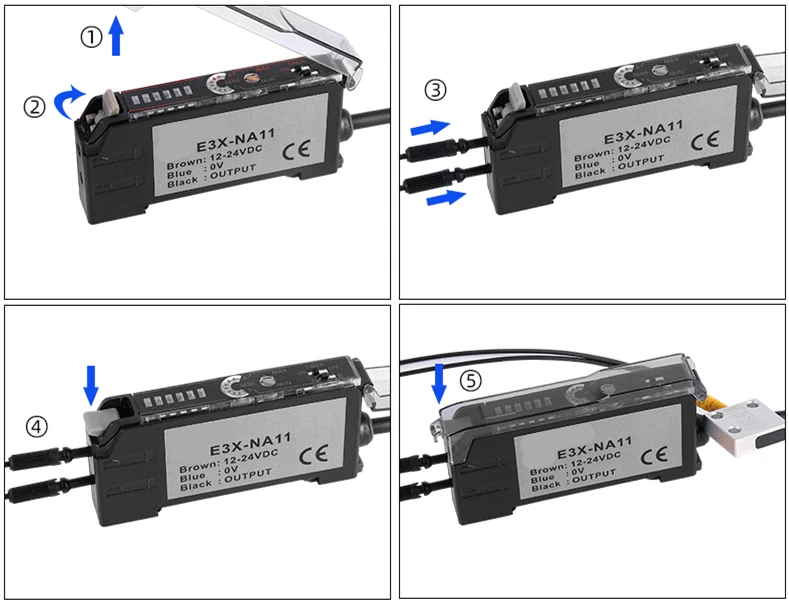

Матричные переключатели оптического волокна совместимы с большинством усилителей, которые преобладают на рынке.У нас также есть популярные усилители на полке. Нажмите на ссылку на фотографии ниже, чтобы просмотреть детали усилителей и купить.

8. Традиционные оптоволоконные датчики и электромагнитные реле также доступны

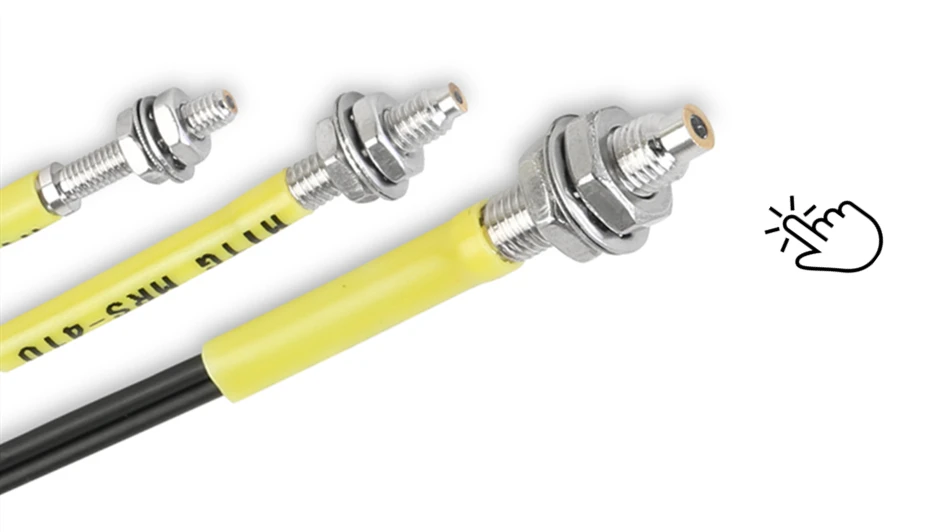

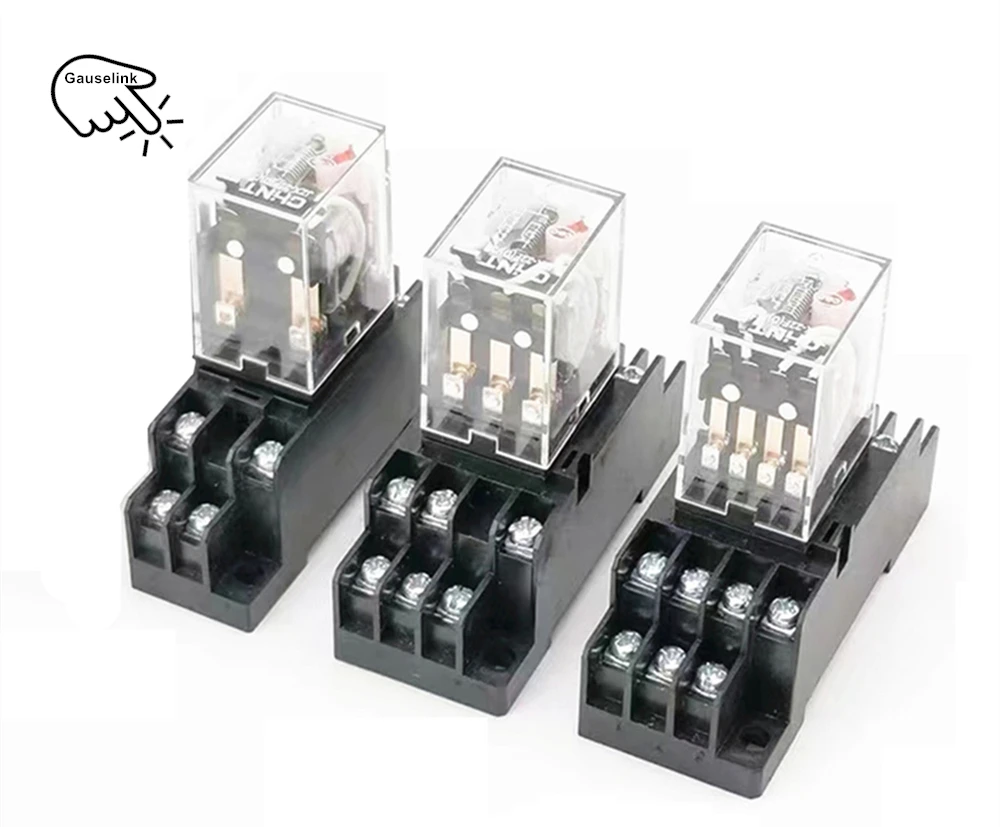

1,1 Если Обнаружение не должно быть таким точным и широким, как матричный волоконно-оптический датчик, традиционные оптоволоконные датчики Также доступны и гораздо более экономичны. Нажмите на фотографии ниже, чтобы посмотреть и купить.1,2 китайское электромагнитное релеНажмите на картинку внизу, чтобы просмотреть детали и купить,
