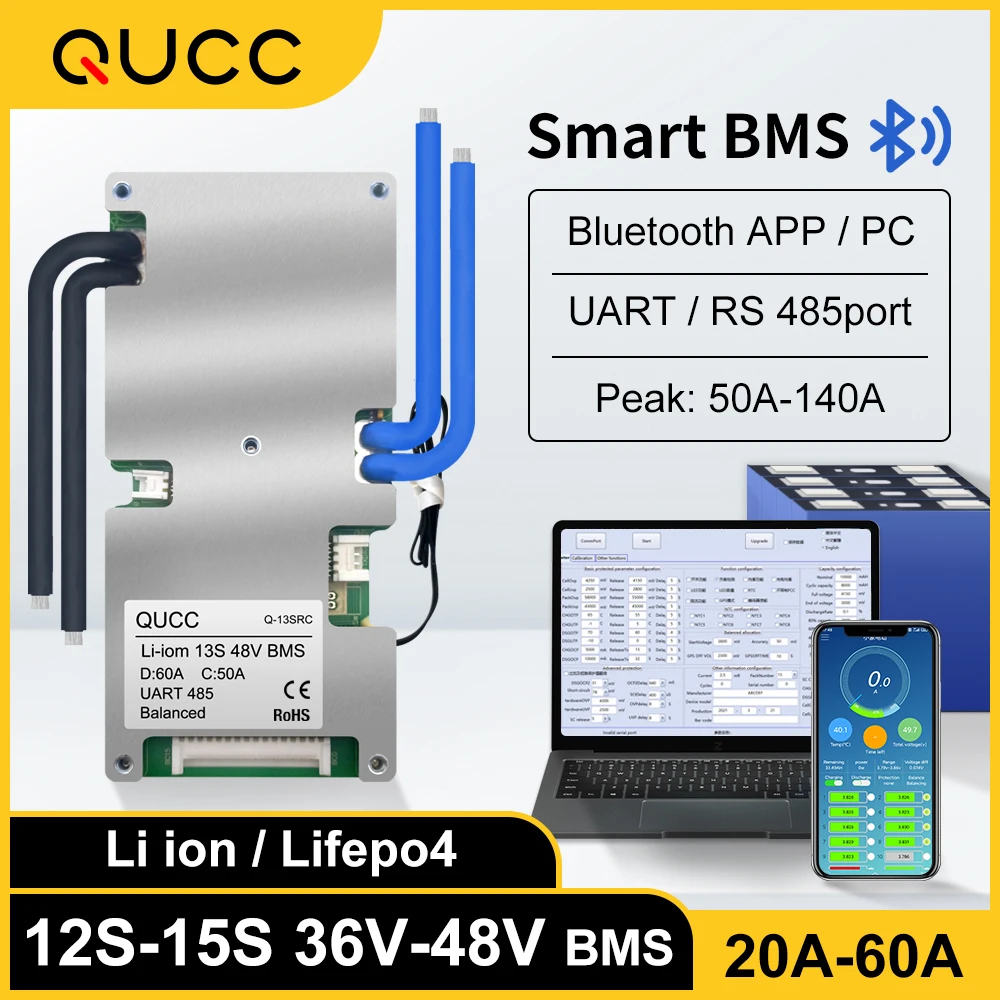

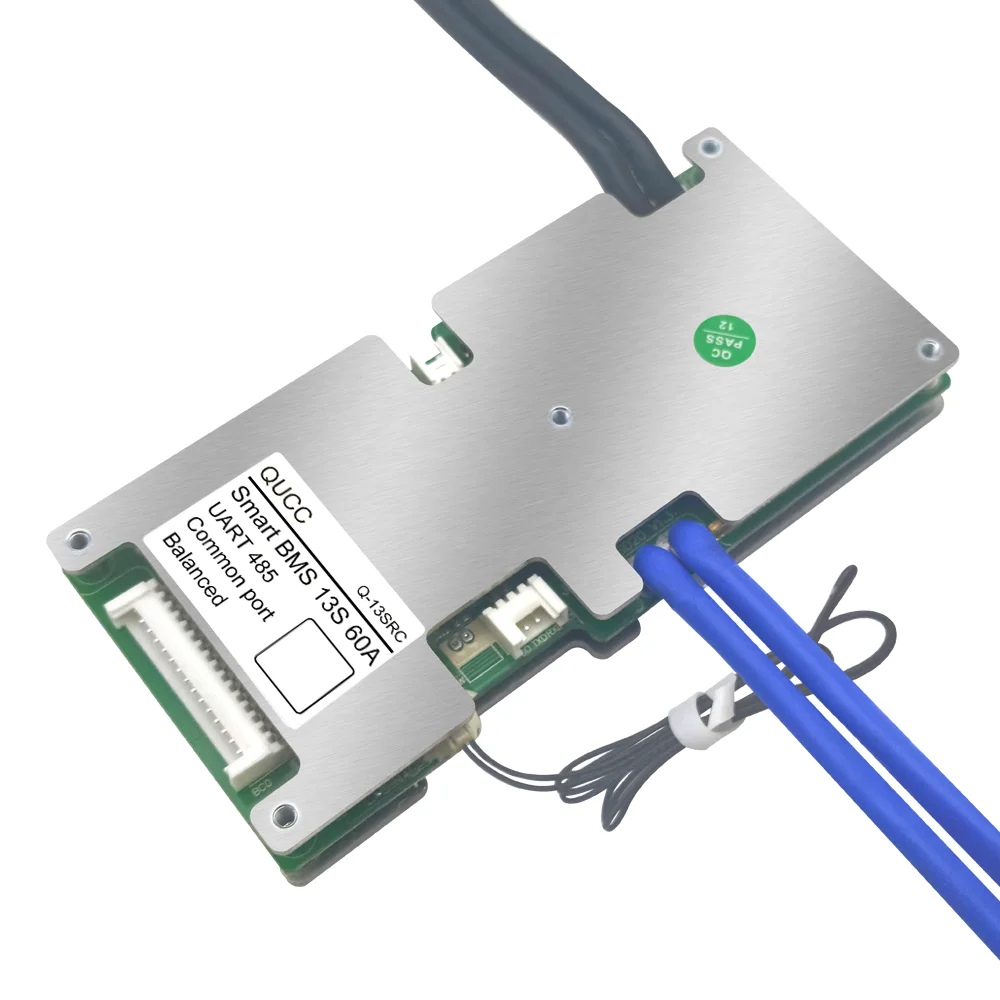

Qucc Smart BMS 48V 13S 14S 15S 12S 36V 20A 30A 40A 50A 60A Li ion Lifepo4 bms UART RS485 порт с балансом NTC Bluetooth приложение

Особенности продукта:

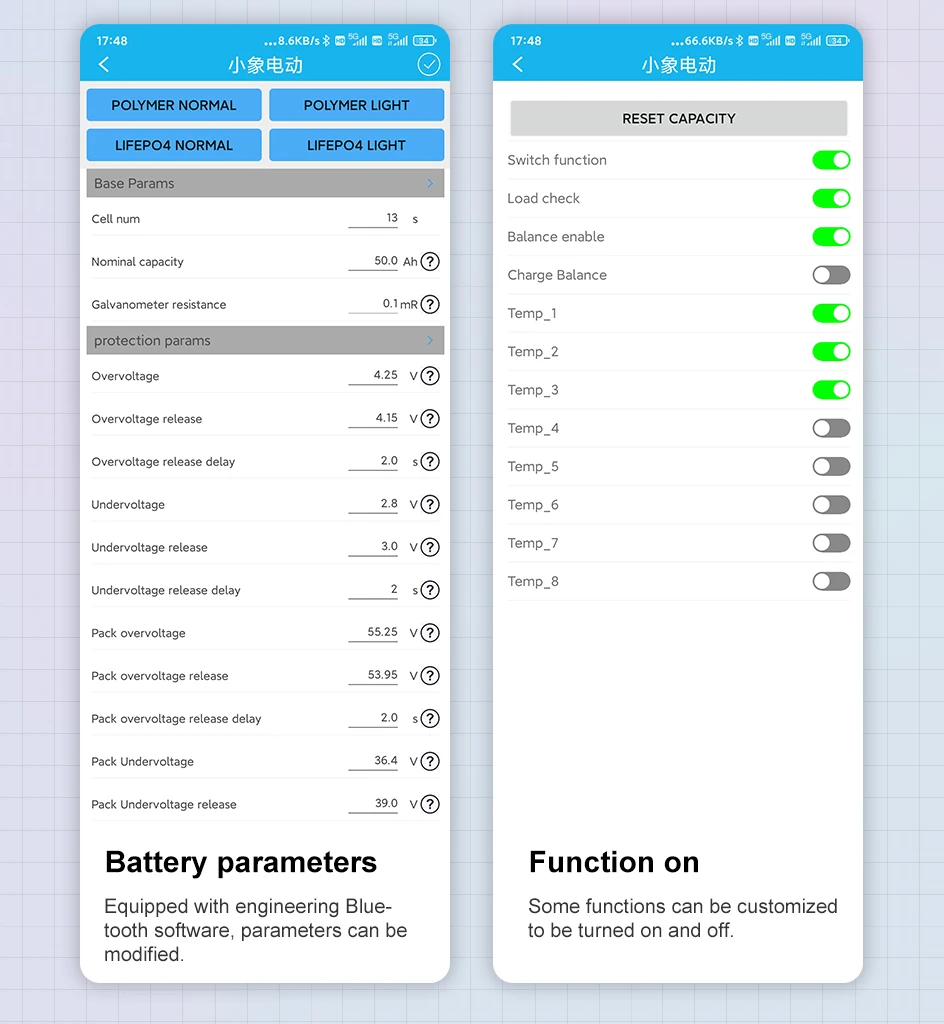

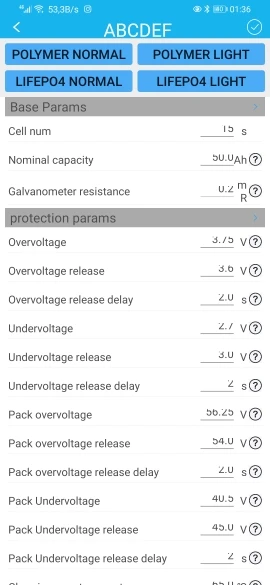

1. Приложение для мобильного телефона контролирует состояние зарядки и разрядки аккумулятора. Один аккумулятор перенапряжения и низковольтного напряжения, Аккумуляторный блок перенапряжения и низковольтного напряжения, балансового напряжения, высокой и низкой температуры, и значение релиза можно отрегулировать.

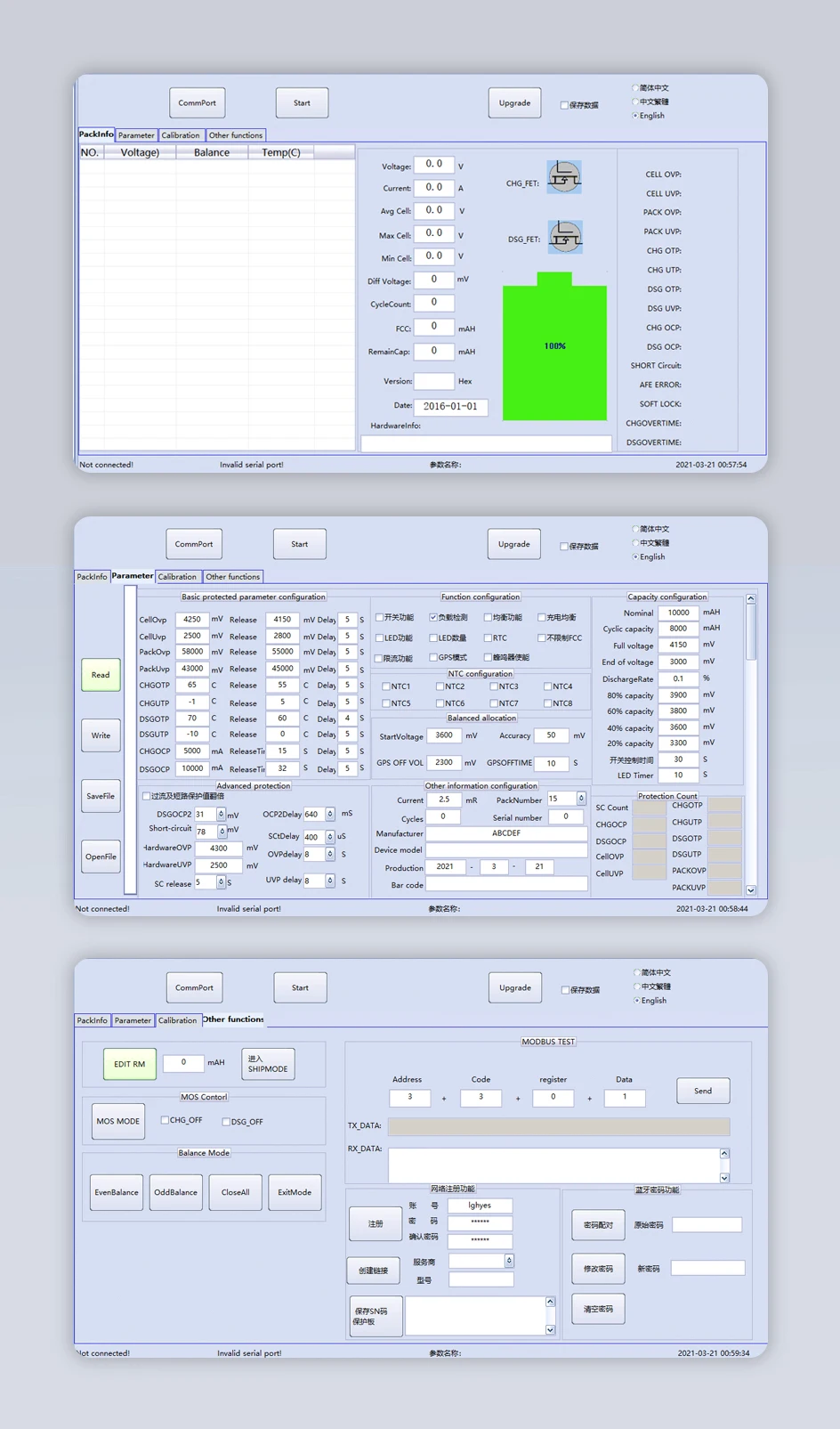

2. Коммуникационный модуль подключен к компьютеру для мониторинга данных батареи, установки параметров, чтения протокола связи BMS и общения с устройством.

3. Импортное программное обеспечение IC и аппаратная двойная защита. Программное обеспечение работает в режиме реального времени программа мониторинга плюс вторичная защита. Сон и низкое энергопотребление в режиме ожидания, высококачественные электронные компоненты.

4. Он рассчитывает оставшуюся емкость и зарядную способность аккумулятора на основе тока и времени.

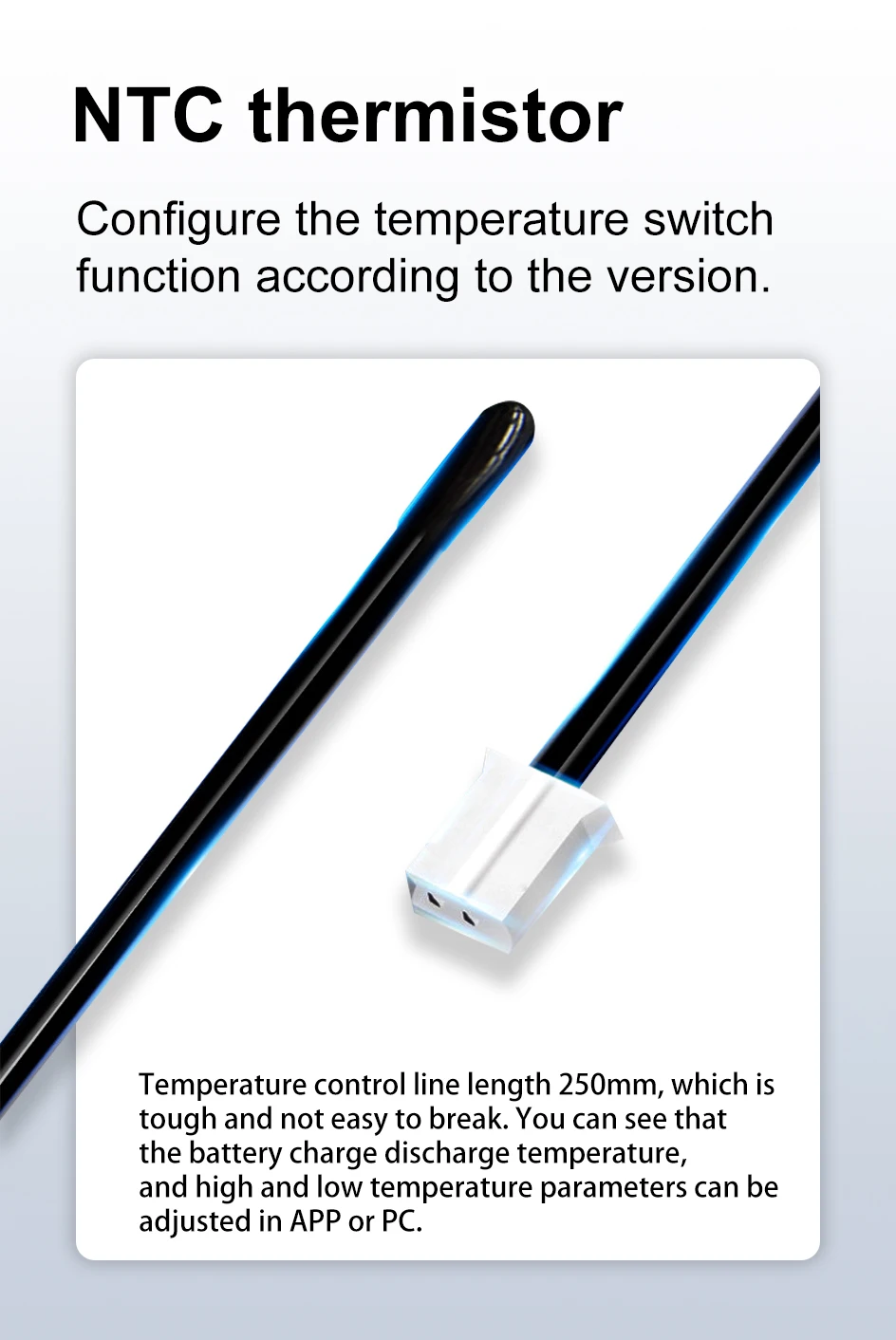

5. Обнаружение контроля температуры: Встроенный сбалансированный контроль температуры BMS для обнаружения. Регулируемая функция защиты от высоких и низких температур, датчик температуры сильный и не легко сломать.

6. Интерфейс отображения приложения имеет функцию измерения скорости. Он может точно определить скорость на основе пульса зала и рассчитать оставшийся пробег.

7. Поддержка Bluetooth, UART и RS485 UART двойной связи.

Различия следующие:

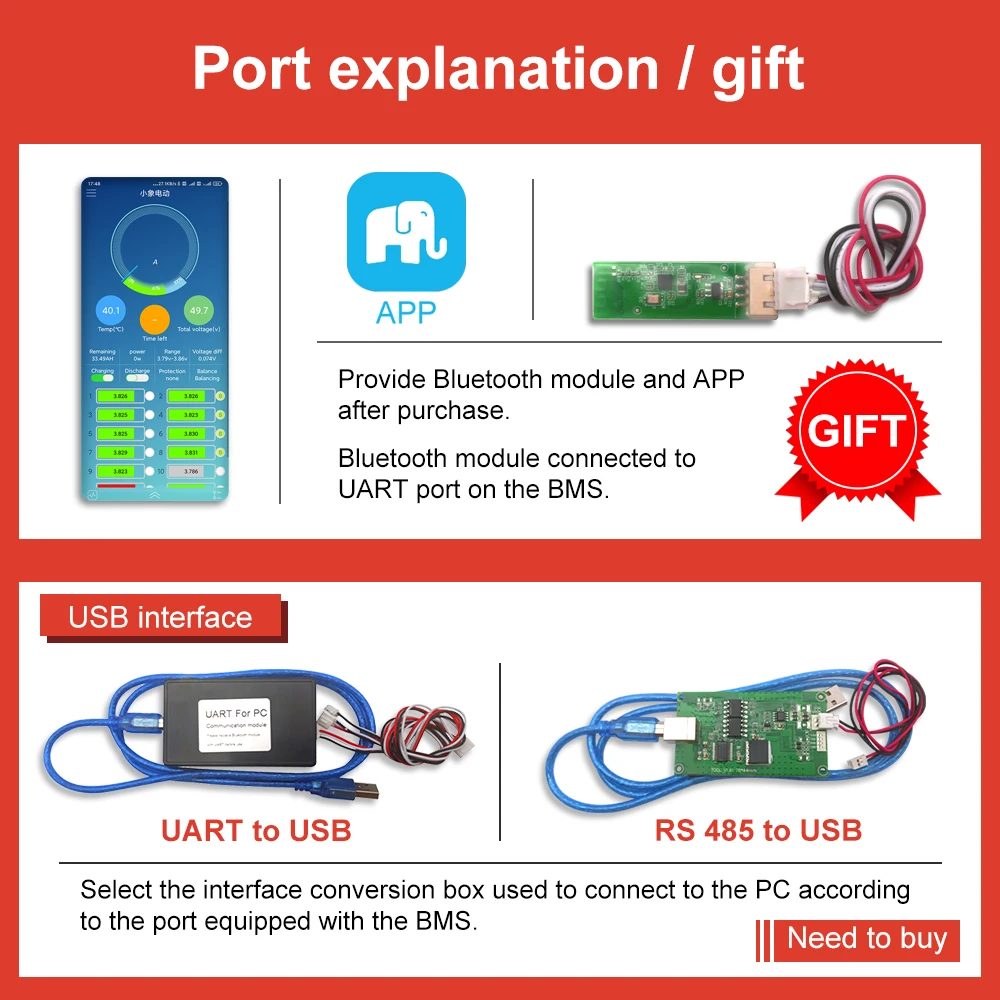

1) приложение BluetoothПодходит для мобильного телефона для просмотра и регулировки параметров.

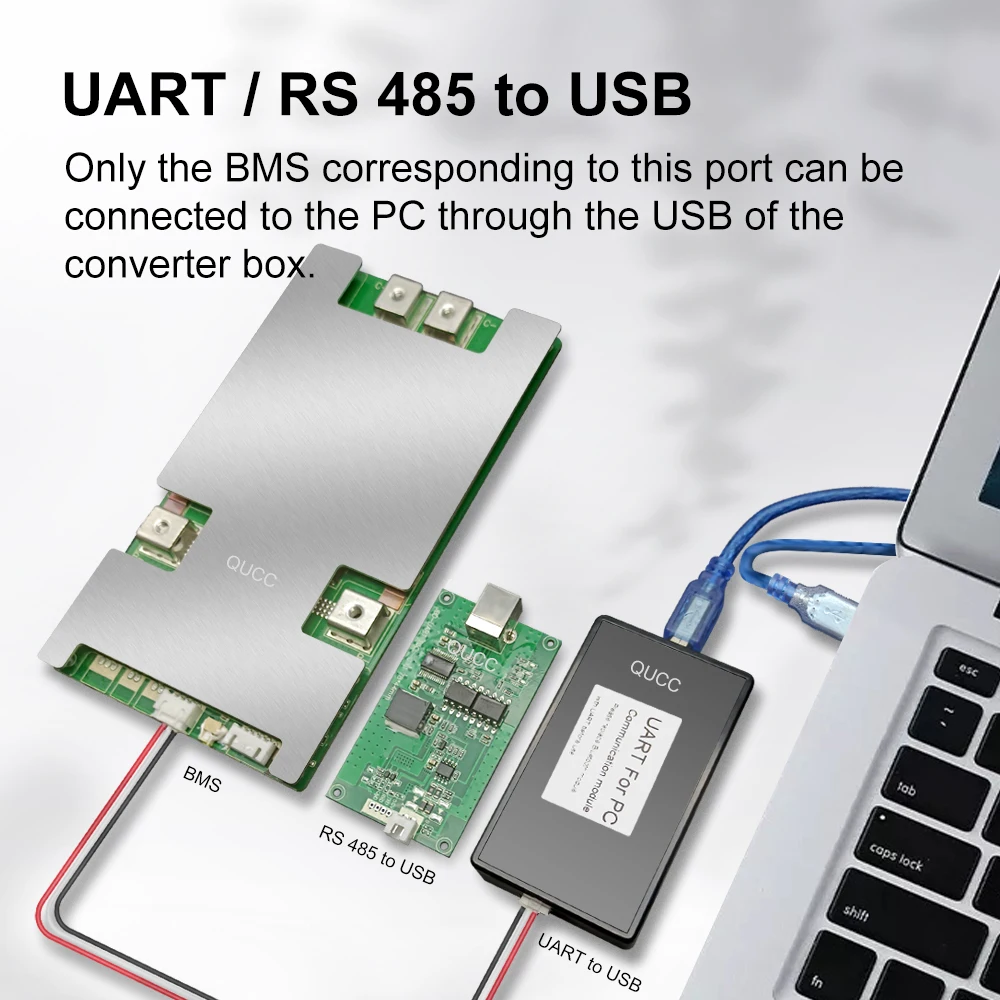

2) Коммуникационная плата интерфейса UART portПодходит для просмотра и регулировки параметров на компьютере.

3) рекомендуется выбрать UART RS485 двойной связи и заказать Модуль RS485Подходят для пользователей, которые хотят одновременно просматривать и изменять параметры на мобильном телефоне и компьютере.

4) мы вышлем вам модуль Bluetooth после заказа, так что вам не нужно покупать дополнительный Bluetooth.

Если вы просто хотите заказать BMS с портом UART, мы рекомендуем вам купить еще один Модуль UART, чтобы вы могли переключаться между ними на вашем телефоне или ПК. Но обратите внимание, что Bluetooth и UART являются обычными портами, вы должны использовать только один из них.

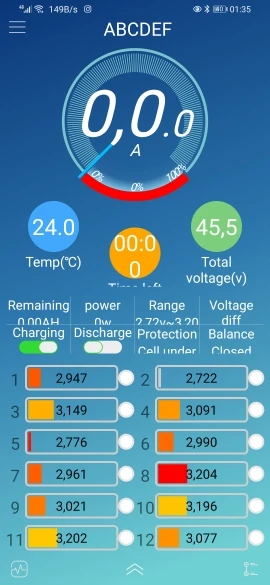

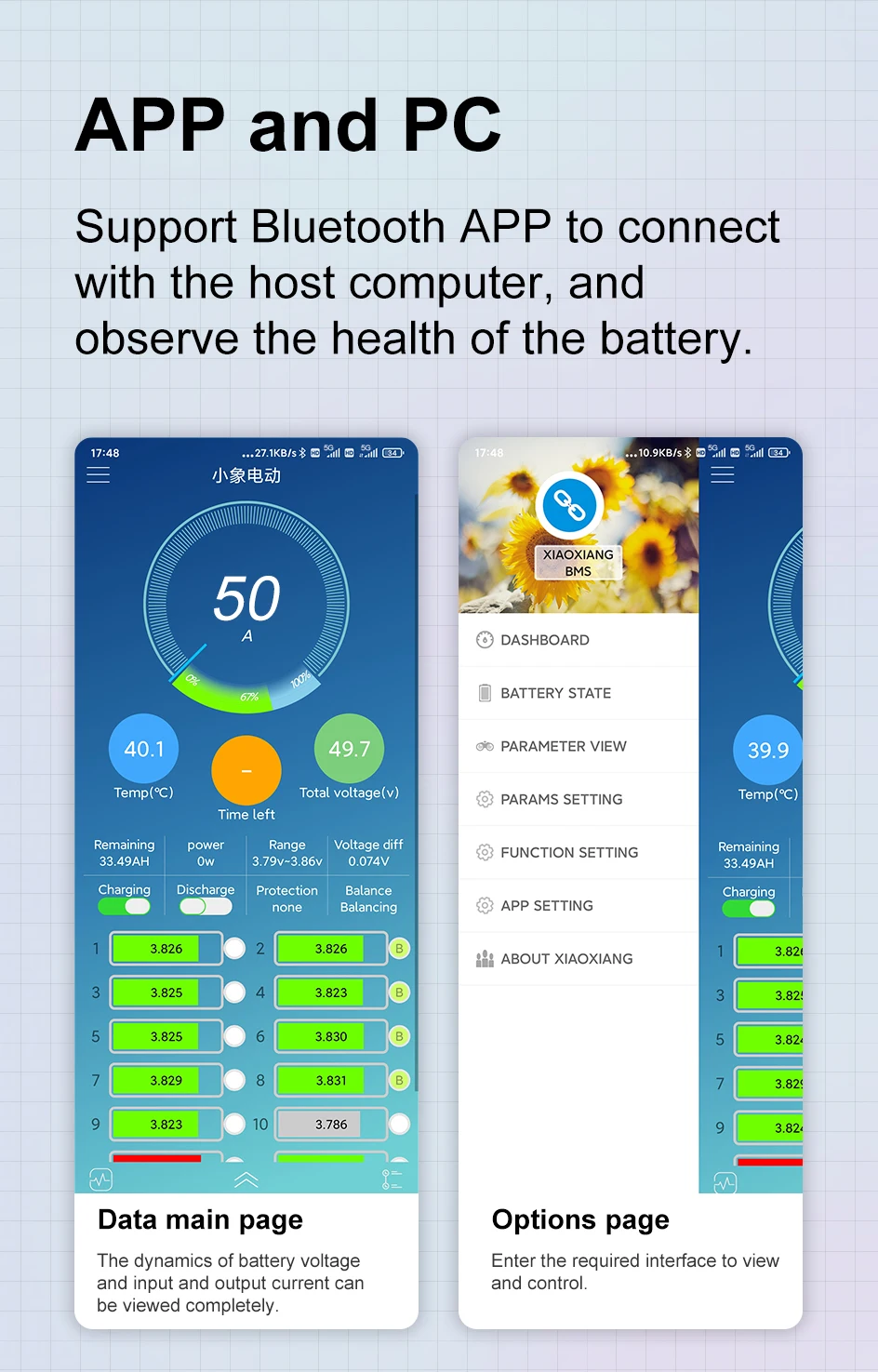

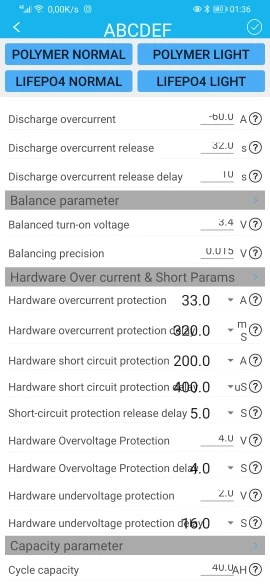

8. Отображение интерфейса программного обеспечения приложения:

01) процент мощности

02) температура

03) Время зарядки

04) общее напряжение

05) оставшаяся Емкость

06) мощность

07) Диапазон напряжения

08) напряжение diff

09) Включение/выключение зарядки

10) Включение/выключение разрядки

11) состояние защиты

12) баланс клеток

13) Напряжение каждой ячейки

14) Номинальная мощность

9. Теплые советы:

Например: Как приобрести Smart BMS Li-Ion 13S 30A?

1. Только подключение к мобильному телефону: Выберите ток 30A + Li ion 13S UART добавьте его в корзину.

2. Подключение к ПК или телефону: Выберите 30A ток + Li ion 13S UART добавьте в корзину и добавьте Модуль UART в корзину, затем оплатите вместе.

3. Подключите ПК и сотовый телефон: Выберите текущий 30A + Li ion 13S UART 485 добавьте в корзину и добавьте 485 модуль в корзину, затем оплатите вместе.

4. Используя приложение в первый раз, пожалуйста, измените номинальную емкость на фактическую, емкость цикла фактическая емкость * 0,8

5. Заказ не содержит UART и 485 модулей. Если вам нужен модуль, пожалуйста, свяжитесь с нами

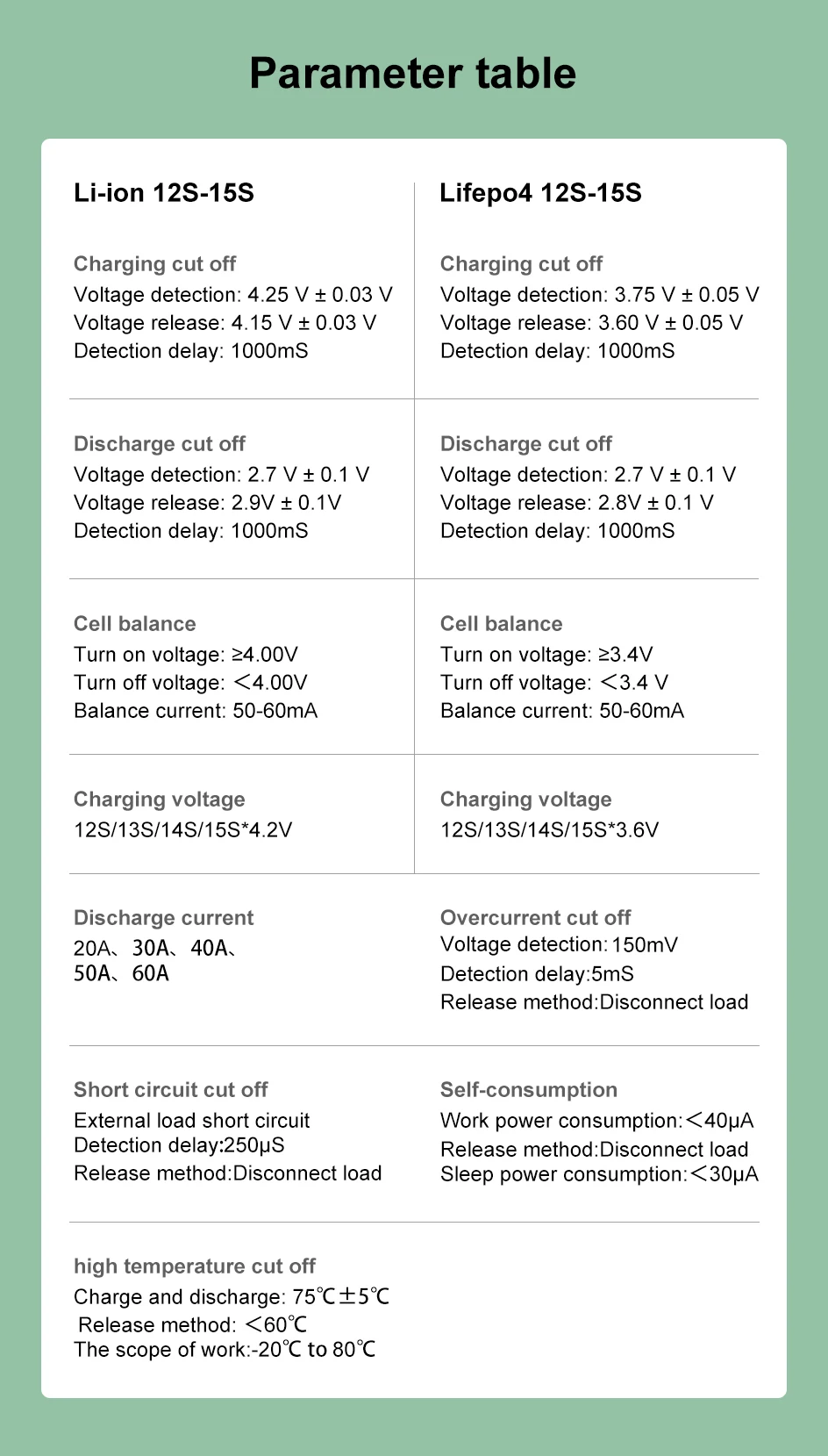

Таблица параметров BMS

Li-Ion 12S 13S 14S 15S

❖Charging напряжения

12S/13S/14S/15S x 4,2 V

♣Отключение зарядки

Обнаружение напряжения: 4,25 В ± 0,03 в

Напряжение: 4,15 В ± 0,03 в

Задержка обнаружения: 1000 мс

♣Отключается разряд

Напряжение обнаружения: 2,7 V ± 0,1 V

Напряжение высвобождение аттрактанта: 2,9 V ± 0,1 V

Задержка обнаружения: 1000 мс

♣Вспомогательный баланс ячейки

Включите напряжение: ≥ 4,0 V

Выключение напряжения: <4,0 в

Ток баланса: 50-60 мА

LiFePO4 12S 15S

❖Charging отрезать

Напряжение обнаружения: 3,75 V ± 0,05 V

Напряжение высвобождение аттрактанта: 3,6 V ± 0,05 V

Задержка обнаружения: 1000 мс

❖Discharge отрезать

Напряжение обнаружения: 2,7 V ± 0,1 V

Напряжение высвобождение аттрактанта: 2,8 V ± 0,1 V

Задержка обнаружения: 1000 мс

❖Auxiliary Сотовый баланс

Включите напряжение: ≥ 3,4 V

Выключение напряжения по уровню поверхности: <3,4 V

Ток баланса: 50-60 мА

❖Charging напряжения

12S/15S x 3,6 V

♣Ток разряда

20A 30A 40A 50A 60A

♣Зарядный ток

10A 20A 30A 40A 50A

♣Отключение от перегрузки по току

Обнаружение напряжения: 150 мВ

Задержка обнаружения: 5 мс

Метод выпуска: Отключение нагрузки

♣Отключение от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения: 250US

Метод выпуска: Отключение нагрузки

♣Собственного потребления

Потребляемая мощность работы:<40uA

Метод выпуска: Отключение нагрузки

Потребляемая мощность сна:<30uA

♣Высокая и низкая температура отключается

Разрядка при температуре: 75 ℃ ± 5 ℃

Способ выпуска: <60 ℃

Зарядка/разрядка при температуре: -10 ℃

Метод выпуска: 0 ℃

Объем работы: -20 ℃/ + 80 ℃

Основные параметры защиты:

1) Перенапряжение, понижение напряжения, избыточное напряжение аккумуляторной батареи, понижение напряжения аккумуляторной батареи.

2) Зарядка при высокой и низкой температуре, перегрузке по току, параметрам защиты от перегрузки по току, значению отпускания, защите и времени удержания.

3) релиз разделен на условный релиз и выпуск времени. Время удержания защиты означает время, необходимое для достижения определенного состояния защиты.

4) пример:

Перенапряжение аккумулятора составляет 4,25 в, защита от перезаряда срабатывает только тогда, когда напряжение одного аккумулятора ≥ 4,25 в и хватает на 1 с.

Напряжение батареи составляет менее 4,15 В и хватает на 100 мс для защиты от перезаряда.

Напряжение должно быть уменьшено ниже 4,15 В До перезапуска зарядки.

5) Пример: если ток разряда продолжает превышать 30А, 5S срабатывает для отключения разрядных MOS, состояние восстановления автоматическое, и 32S автоматически высвобождается от перегрузки по току разряда.

6) эта BMS имеет функцию баланса. Ваш напряжение батареи разница не должна превышать 0,05 V, емкость разница не должна превышать 30 мА · ч, внутреннее сопротивление разница не должна превышать 5mΩ, батареи должны иметь хорошую последовательность, старый и новый аккумулятор нельзя смешивать. Если вы не уверены, пожалуйста, используйте совершенно новый аккумулятор будет лучше.

Теплые наконечники

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания.

2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно.

3. Плата защиты литиевой батареи с различным напряжением не может быть смешана. Например, литий-ионные BMS не могут использоваться для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте печатную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели.

7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
