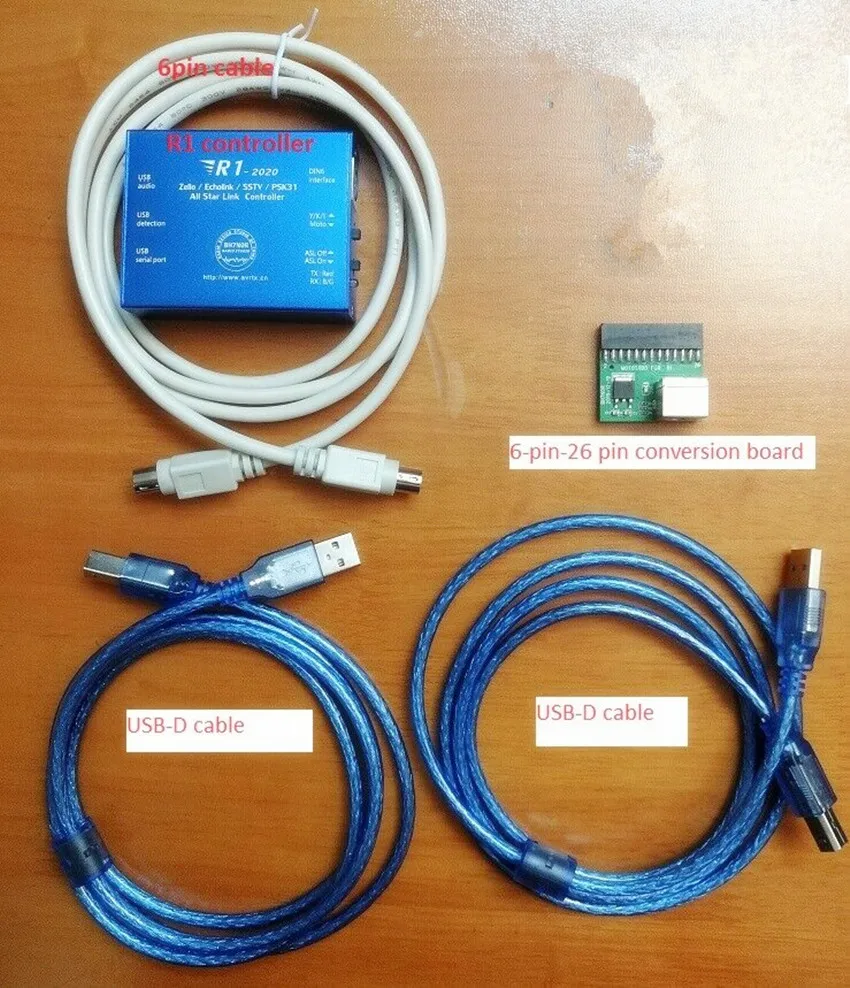

R1-2020 ASL-Echolink-zello-YY плата голосового интерфейса USB звуковая карта версия SSTV PSK31 AllStar Link контроллер

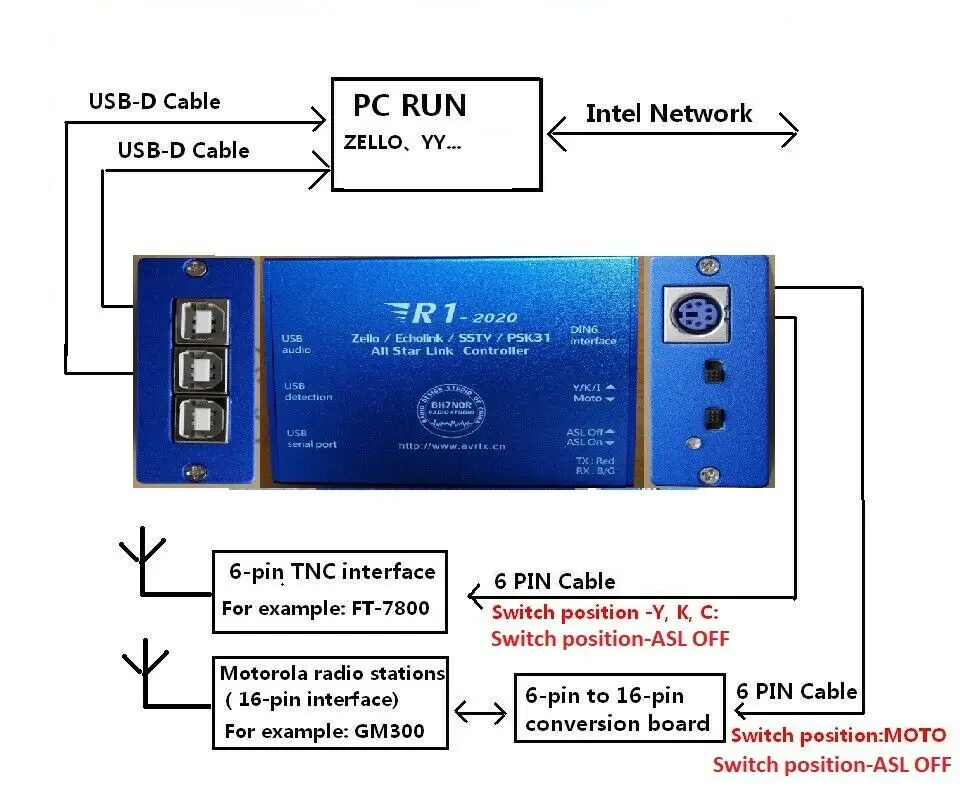

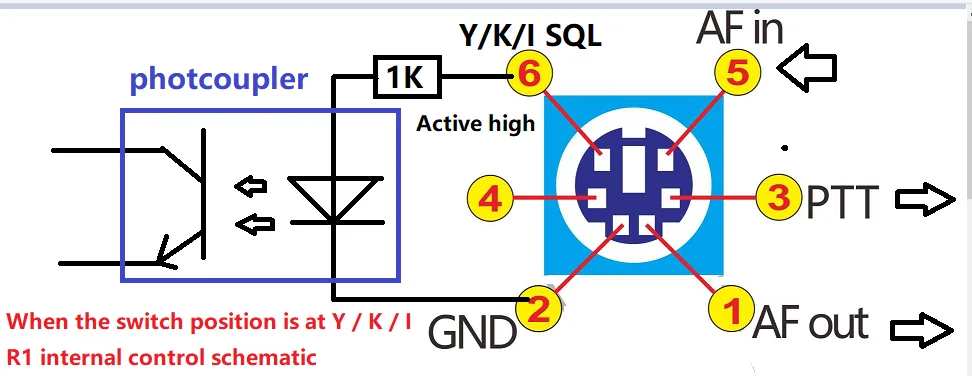

Особенности:1. Встроенный чип USB для звуковой карты, с высококачественным аудио входом и выходом.2. Встроенный USB Серийный чип. E.g. Управление запуском с помощью RTS, получение контроля с помощью DSR.(пользователь ECHOLINK)3. Встроенный чип обнаружения звука контролирует кнопку PTT радио и выводит звук на динамики с помощью радиовычислительного контроллера. (Пользователь ZELLO)4. Программное обеспечение управления передает вход-голос микрофона с обнаружением радиосигнала sql-сигнала от usb-чипа (пользователь ZELLO)5. Интерфейс USB-Radio совместим с AllstarLink.GPIO обнаруживает COS и CTCSS вход. GPIO выводит и контролирует PTT (функция ASL soundcard).6. Компьютер пользователя не получит от источника питания/радиочастотного помех, так как R1 имеет оптопары и изолирующий трансформатор.7. R1 представляет Электрический проводник или цепь (индуктивность) для изоляции питания/радиочастотных помех и высокочастотного излучения.8. Полностью металлический чехол, защищает от всех других помех.9. Промышленный дизайн со стандартным производственным процессом.10. Светодиодный индикатор состояния.Принцип управления:В общем, программное обеспечение для голосового чата в Интернете, с помощью выходного аудио контроллера, который обнаруживает аудиовход с радио PTT, следовательно, аудио будет передавать снова. С другой стороны, как только радио получает аудио, контроллер обнаруживает сигнал sql-сигнала через сеть управления USB, программное обеспечение голосового чата направит аудио на радио. Таким образом, он будет подключен к радиосвязи.Применение контроллера:Получив радиосвязь в сети, вы можете настроить радиосвязь или релейные ссылки и расширить радиосвязь или ретранслятор, для чего достигается глобальная радиосвязь.Поддержка программного обеспечения:AllstarLink, ECHOLINK, ZELLO, SSTV, psk31, SKYPE, QT, YY и другое программное обеспечение для видеодомофона и передачи данных.Примечания: есть некоторые программного обеспечения, которые не поддерживают на USB и обнаружения управления, таким образом в это время, в то время как на компьютере микрофон вход, мы можем использовать функцию программного обеспечения VOX, или используйте программное обеспечение для преобразования клавиатуры для их запуска.Описание товара:1. «TX: RED» и «RX:B/G»: это светодиодный индикатор состояния.Когда R1 контролирует внешнее радио, R1 загорается красным цветом.Когда внешнее радио получает сигнал, R1 синий светильник или зеленый светильник.2. Положение переключателя-Мото:Подключите 6-pin к 16-контактный диагностический плата преобразователя, б/у от Motorola радиостанций (16-контактный диагностический интерфейс),(по умолчанию аксессуары продаются отдельно)Подключите 6-pin к 26-контактный плата преобразователя, б/у от Motorola радиостанций (26-контактный интерфейс),(дополнительные аксессуары)3. Положение переключателя-Y, K, C:Прямое подключение, YAESU, Kenwood, ICOM. .. Радио использовать (6-pin ТНК Интерфейс)4. Положение переключателя-ASL выключено:AllStarLink отключен, чип звуковой карты USB останавливает Обнаружение COS / CTCSS и Управление PTT.5. Положение переключателя-ASL включено:AllStarLink включен, чип звуковой карты USB обнаруживает COS / CTCSS и контролирует PTT.Примечание: «ASL ON», используйте только AllStarLink для подключения к Raspberry Pi. В других штатах положение переключателя должно быть в ASL OFF!6. Интерфейс DIN 6:Применение 6-pin кабеля. R1 для подключения YAESU / Kenwood / ICOM радио;Применение 6-pin кабеля и "6-pin-16 pin панель переключения". R1 подключение Motorola-radio;Применение 6-pin кабеля и "6-pin-26 pin панель переключения". R1 подключение MotoTRBO-радио;7. USB аудио:Usb-радиоинтерфейс, подключение к ПК или Raspberry Pi;8. Обнаружение USB:USB мышь, Средняя кнопка обнаружения, Подключение к ПК при запуске ZELLO или YY...;9. Последовательный порт USB:USB Последовательный порт, Подключение к ПК при запуске ECHOLINK / PSK31 / SSTV ...;10. О контроллере squelch (SQL) включить, действительный или недействительный:YAESU, Kenwood, ICOM radio inside, значение sql-сигнала на сопротивлении будет меньше 10K (макс. 10K), тогда тест пройдет. Если sql-сигнал на значение сопротивления больше 10K (<10K) , то он не будет поддерживать.Использование на следующей схемы для YAESU FT-7800, SQL на сопротивление номер R1202 является 4,7 K, который поддерживается R1.Посылка:Хост * 1USB кабель * 26-pin Дата-кабель * 16-pin, 16-контактный диагностический панель переключения X1 (по умолчанию, опционально 6-pin, 26-контактный панель переключения ")Примечание:Если реле подключено к интерфейсной плате YY, реле выключит функцию задержки. В противном случае просто подключите, когда отсутствует слово. Повторные эхо также могут возникнуть. Это связано с тем, что принцип голосового управления PTT определяет, что реле не может быть отложено. Это не дефект моей интерфейсной платы.
