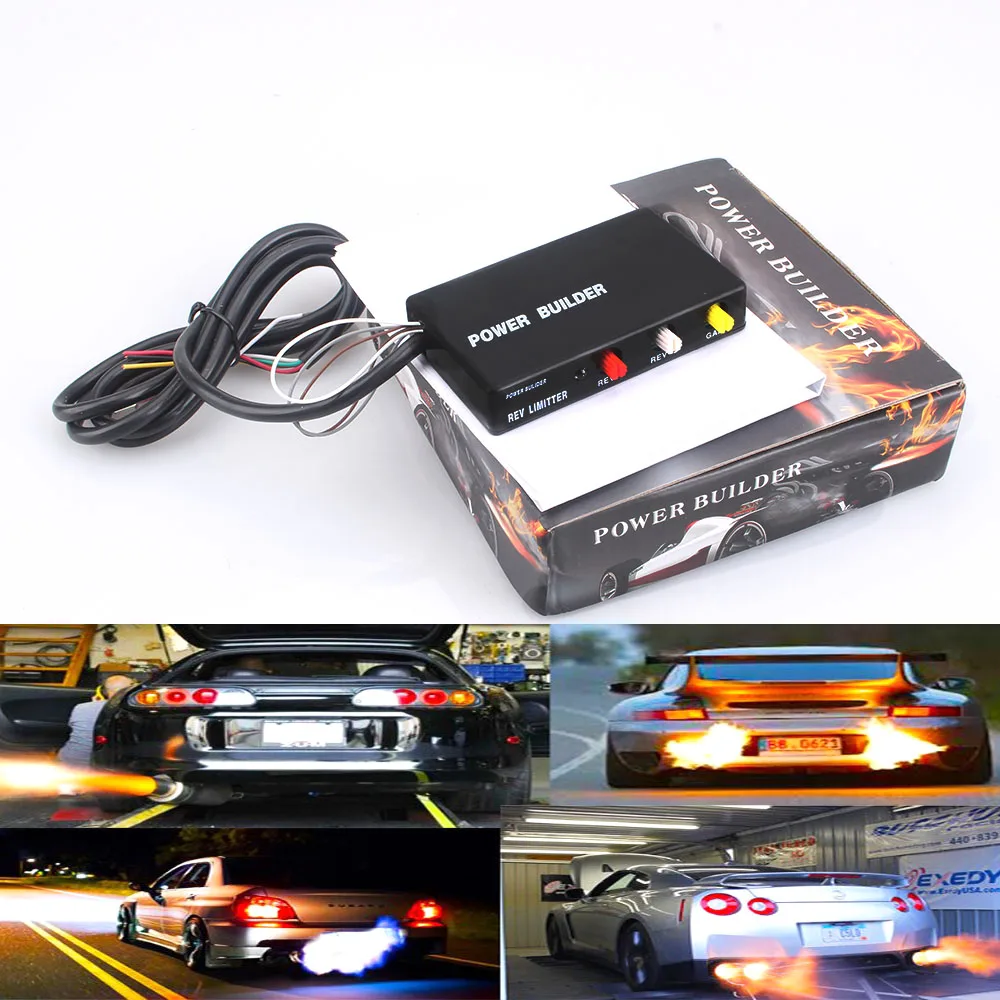

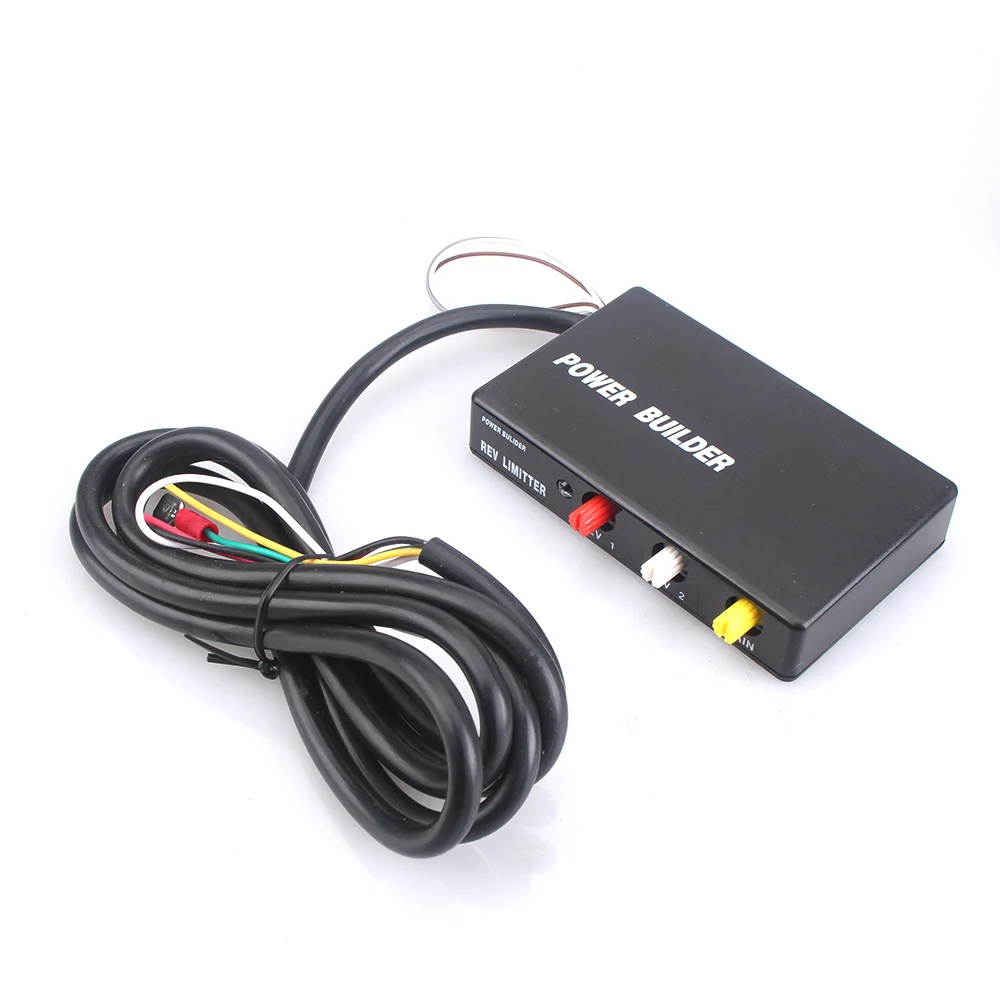

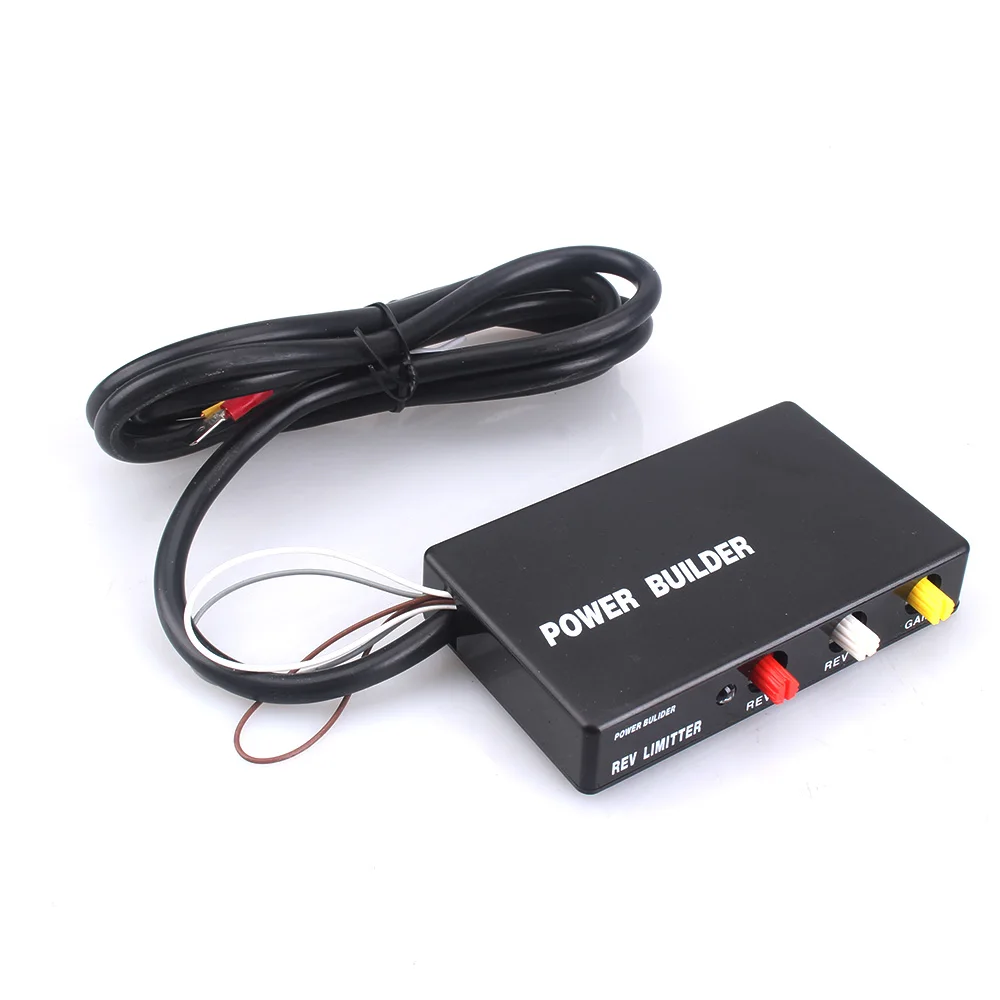

Комплекты пламени Racing Power Builder Type b зажигание выхлопа Rev, ограничитель запуска для Nissan, Subaru, Toyota Применимо только к моделям с турбонаддувом, не принимайте заказы без турбонаддува

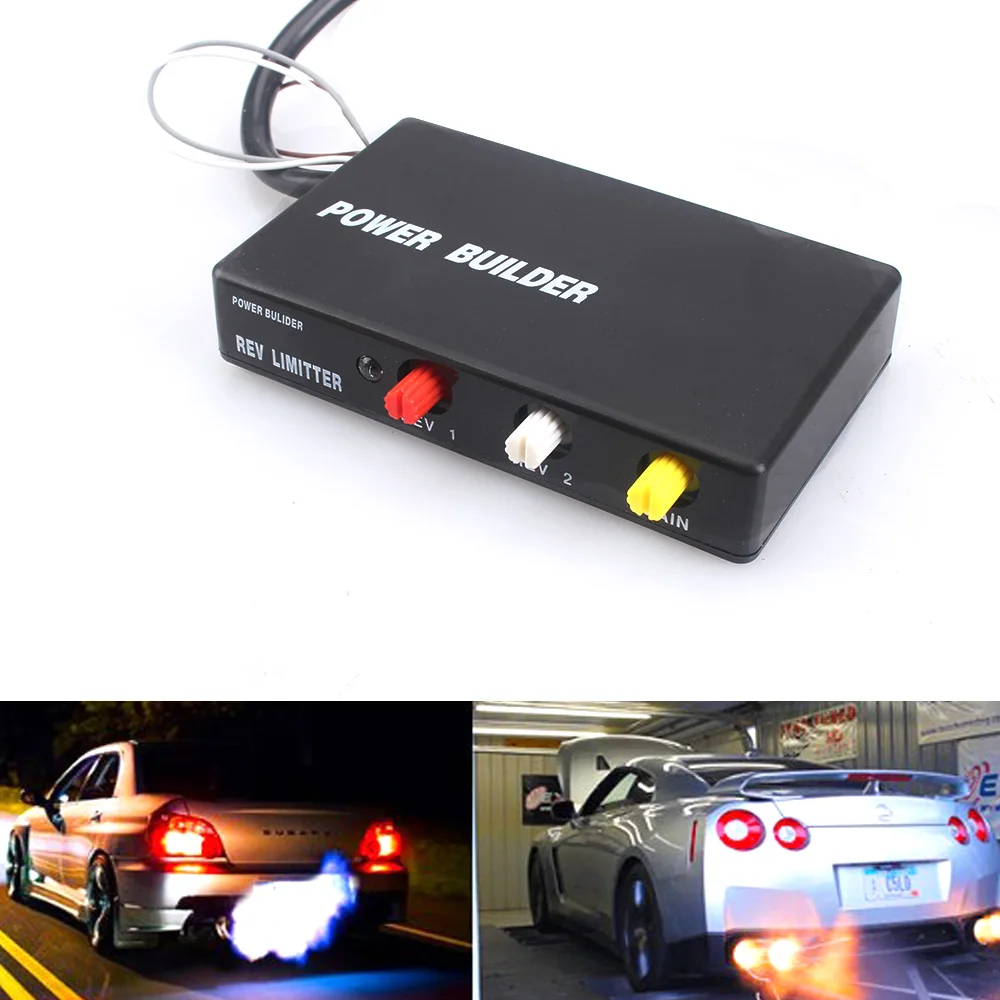

Отключение зажигания при попадании на предельное количество оборотов топлива не используется, поэтому пламя может появляться, поскольку топливо сбрасывается из выхлопной трубы, отключение предпочтительнее, чем отключение топлива. Резка топлива, используемая на многих стандартных транспортных средствах, рискует повредить Высокопроизводительные двигатели при высоких оборотах. Вырез зажигания используется в F1, WRC и других видах автоспорта, должен устанавливаться только опытным механиком. Ограничитель Racing Rev подходит для большого количества транспортных средств. Подходит для: N-ISSAN: CA18, SR18, CG13/10DE, SR20, RB20, RB25, RB26, VQ20/25/30, VG30, all turbo и N/A. M-ITSUBUSHI: 4G63, 4G93, 4G92, 6A12, 6A13, 6G72, M-AZDA: 13B, 13B-REW, B6-ZE, TURBO и N/A, 13BT T-OYOTA: 4AGE, 4agze, 4AFE, 2EET, 4EFTE, 3SGTE, 3SGE, 1zzfe, 2zzfe, 1ggte, IJZGTE, 2jzgte, 7mgte и т. Д.

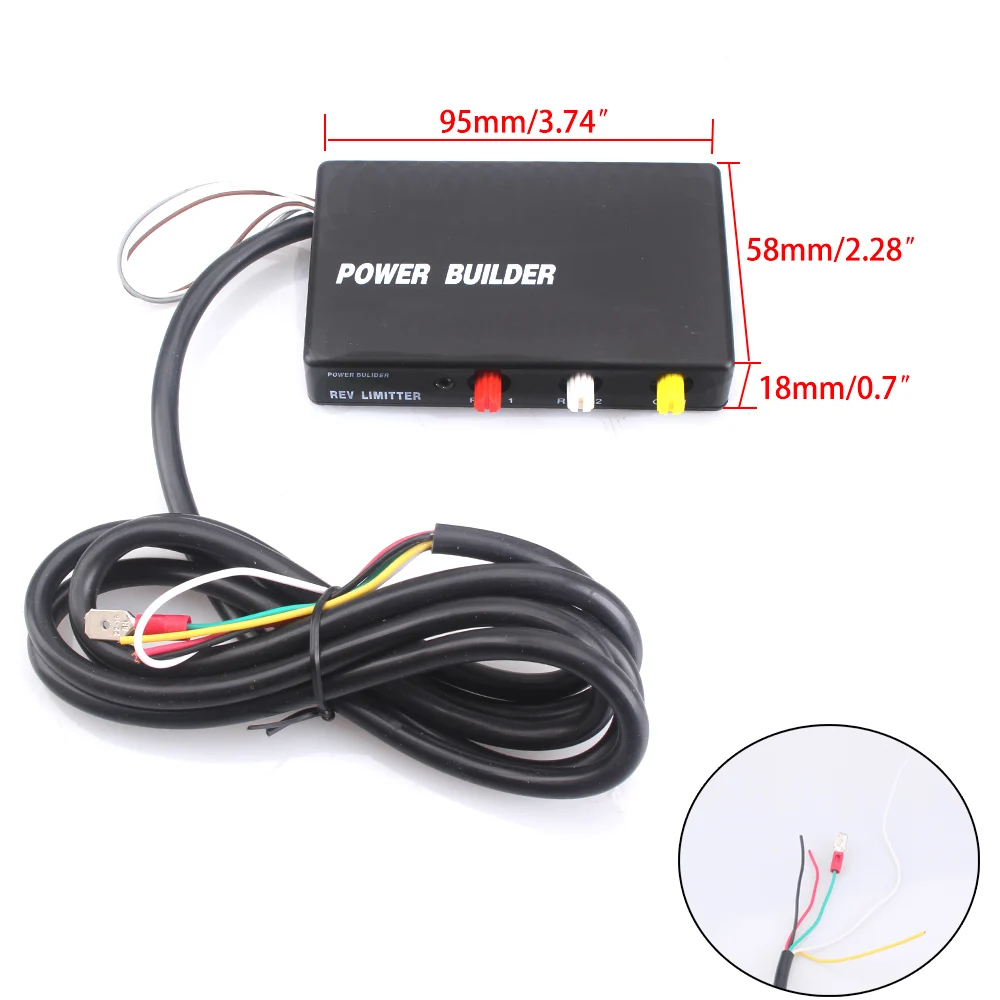

Посылка и размер

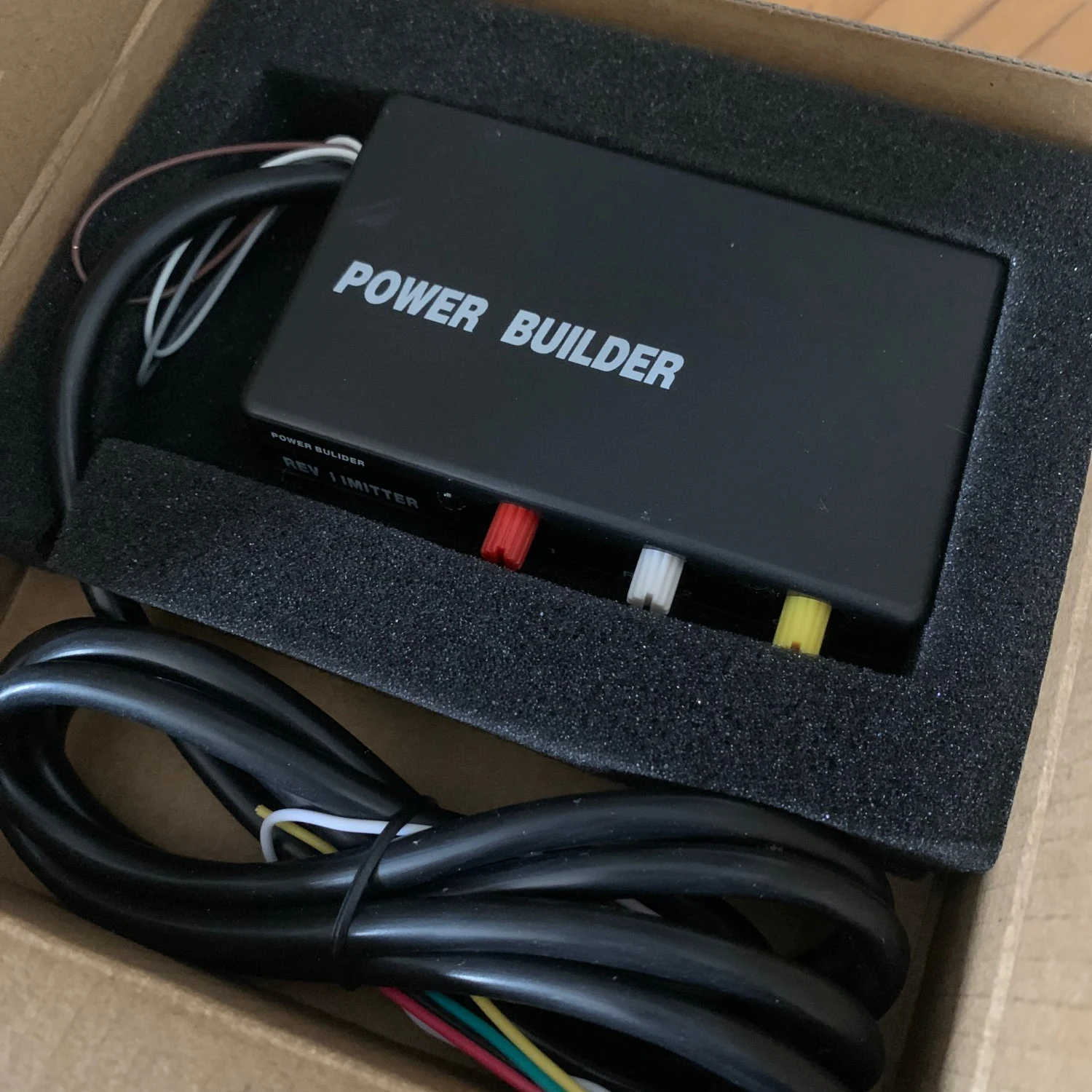

Высокое качество
Руководство по установке ограничителя зажигания Rev некоторые из этих фотографий/деталей взяты из руководства хаширии по Driftworks.
1) Снимите отрицательный аккумулятор

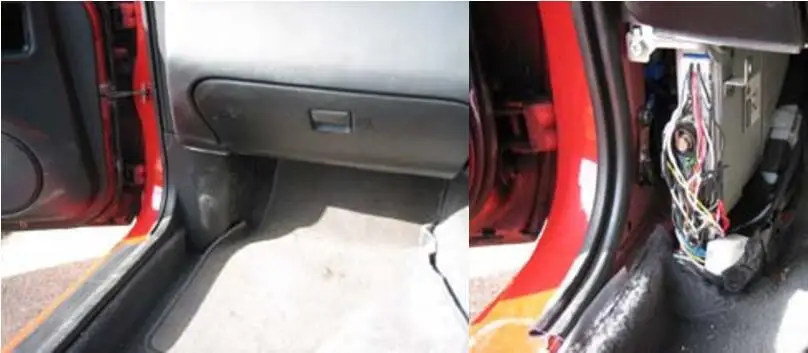

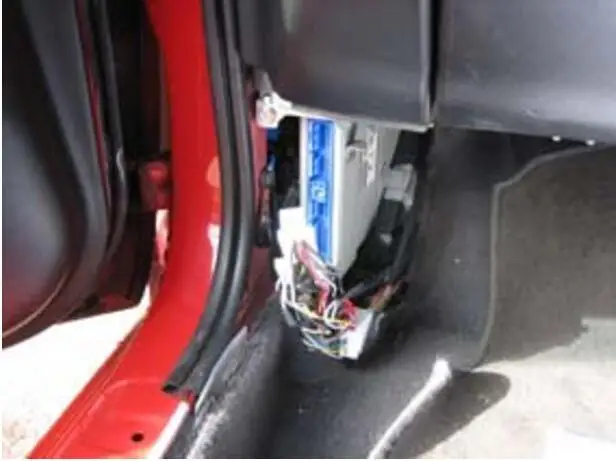

2) Снимите накладку, покрывающую ЭБУ, в подножке пассажира. Я беру ПАССАЖИРСКОЕ СИДЕНЬЕ, чтобы дать мне больше места.

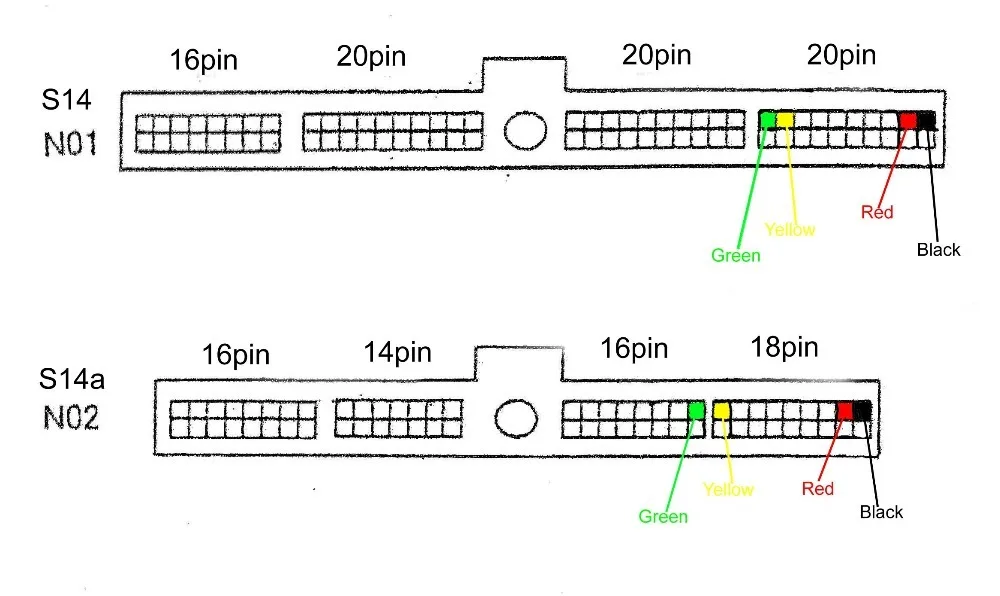

3) отсоедините штекер ECU и найдите правильные провода, используя схему ниже. У меня есть Цветные булавки, соответствующие цветам проводов Bee-R. Зеленые и желтые уже перевернуты на этой схеме, так как, кажется, диаграмма Be-R неверна для большинства автомобилей. Если автомобиль все вместе и не заведется, замените зеленый/желтый цвет. Для CA18DET/Zenki S14 Используйте схему N01 для Kouki S14 / S15, используйте схему N02 Red top SR20DET, также Используйте схему N02.

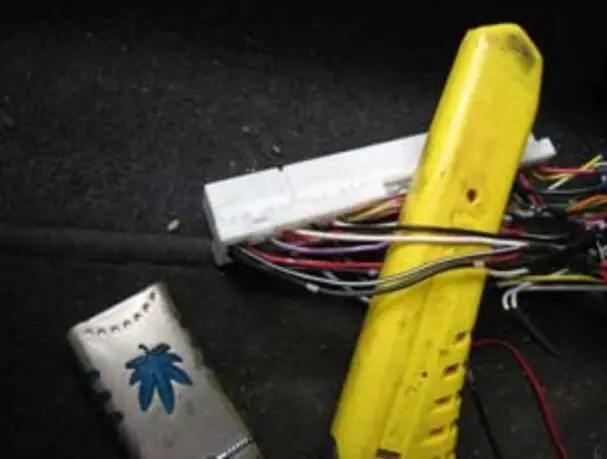

На этом рисунке показаны провода на S14a, отделенные от остальных ножом

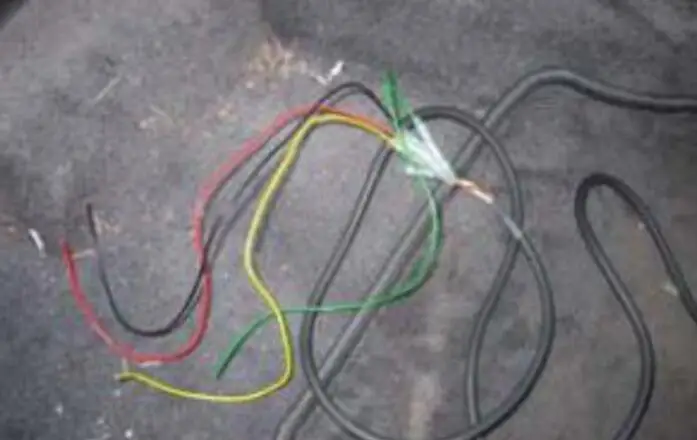

4) вам не нужно обрезать любую из этих проводов. Провода Be-R просто закрепляются на проводах ECU. Я использовал разъемы, поставляемые ниже. 4 провода были обрезаны и припаяны к проводам ЭБУ, так как это проще и аккуратнее, чем при использовании нагрузок обжимов

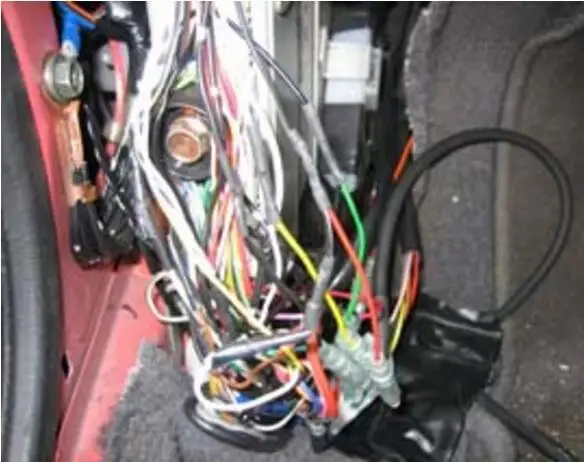

Справа налево видна зеленая, красная, желтая и черная свинка, подкрепленная на проводах ЭБУ с разъемами чуть ниже
5) Это сложно сделать. Рядом с блоком управления вы увидите 3 петли провода (коричневый, белый и серый). Для 4-цилиндровых двигателей Отрежьте серый провод.

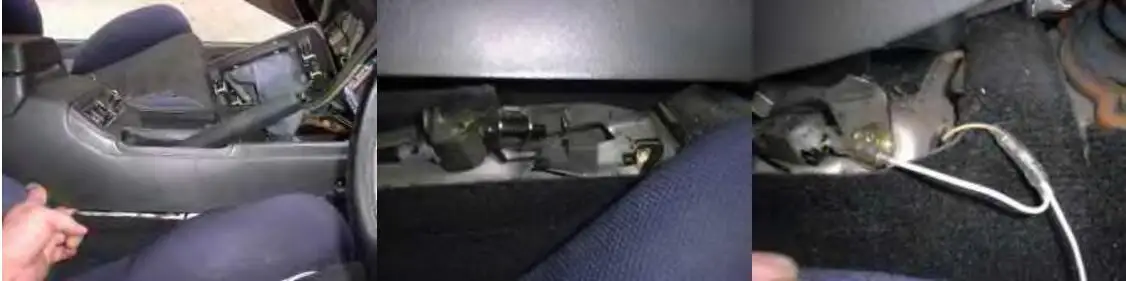

6) последний провод. Белый провод Be-R должен быть подключен к проводу сигнальной светильник пы ручного тормоза. Мой был довольно легко, как и многие другие, потому что вы можете подключиться к проводу турботаймера, если вы знаете, где он находится. В противном случае вам нужно разобрать центральную консоль. Из памяти (так как мне не нужно было это делать) вы найдете 2 винта спереди сзади стереофонической панели и 2 в отверстии в задней панели. Как только центральная консоль будет достаточно снята, вы увидите небольшой переключатель в нижней части ручного тормоза. Присоедините белый провод Be-R к проводу от переключателя.

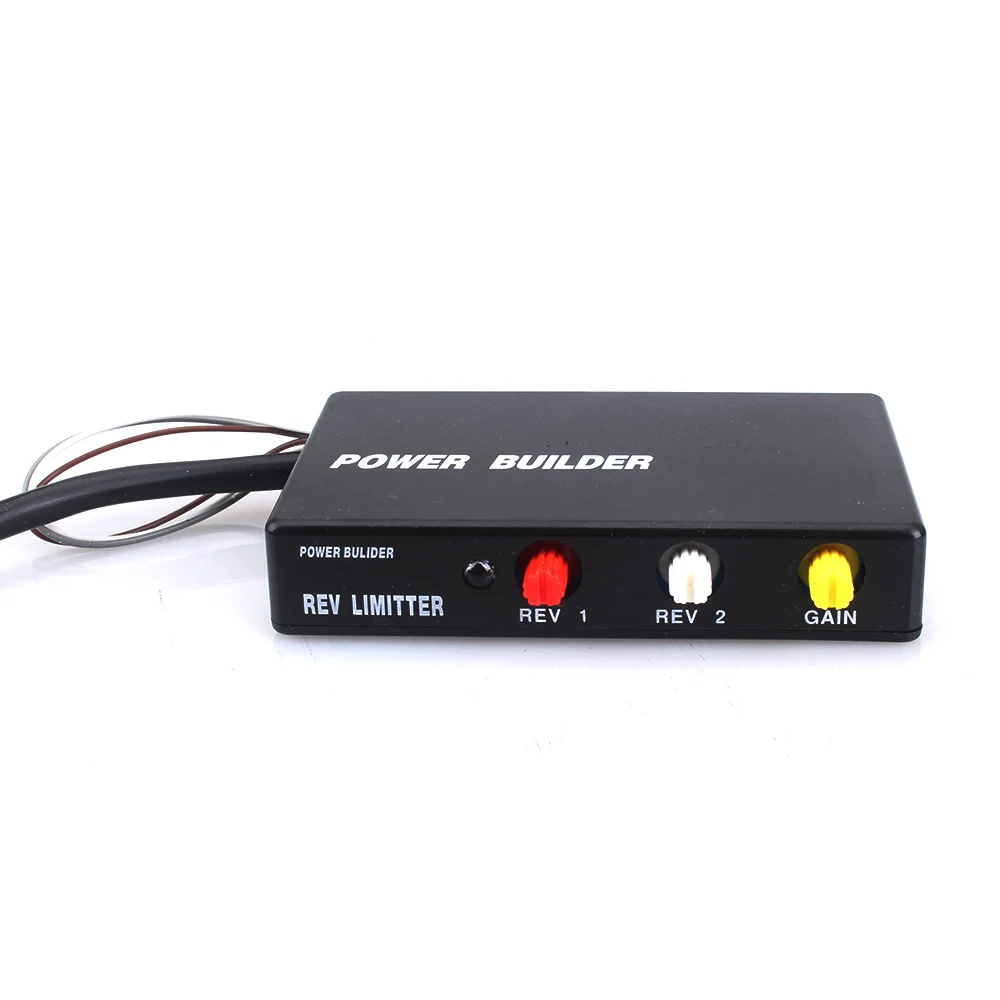

7) Теперь вы все подключены. Убедитесь, что провода подключены правильно в ЭБУ. Верните вилку на ЭБУ. Подключите аккумулятор. Включите зажигание и проверьте наличие запахов/дыма и т. д. (в худшем случае). Если все в порядке, заведите автомобиль, если он не заводится, вам нужно заменить зеленый и желтый провода. Замените Все отделочные панели. И Rev 1, и Rev 2 должны находиться в положении 0. Включите автомобиль, и он должен Обрезать на 2500 об/мин ручного тормоза вверх или вниз. Измените настройки на Rev 1 на 2 и повторите попытку. Если ручной тормоз вверх, он должен иметь оборот до 2500 об/мин, при этом он должен быть ниже 3500 об/мин. Версия 2 может использоваться в качестве управления запуском. Отрегулируйте Rev 1 и Rev 2 до нужных вам настроек с помощью приведенной ниже таблицы.
Bb.: 0 2500 1 3000 2 3500 3 4000 4 4500 5 5000 6 55007 6000 8 6500 9 7000 A 7500 B 8000 C 8500 D 9000 E 9500 F 10000 REV1, REV2 обеспечивает высокое качество/высокую чувствительность..Качественно смотрится, смотрится отлично.1 = бабабеба F = BANG!. ..... BANG! ...... gain 0,.Встроенный блок питания fc..
