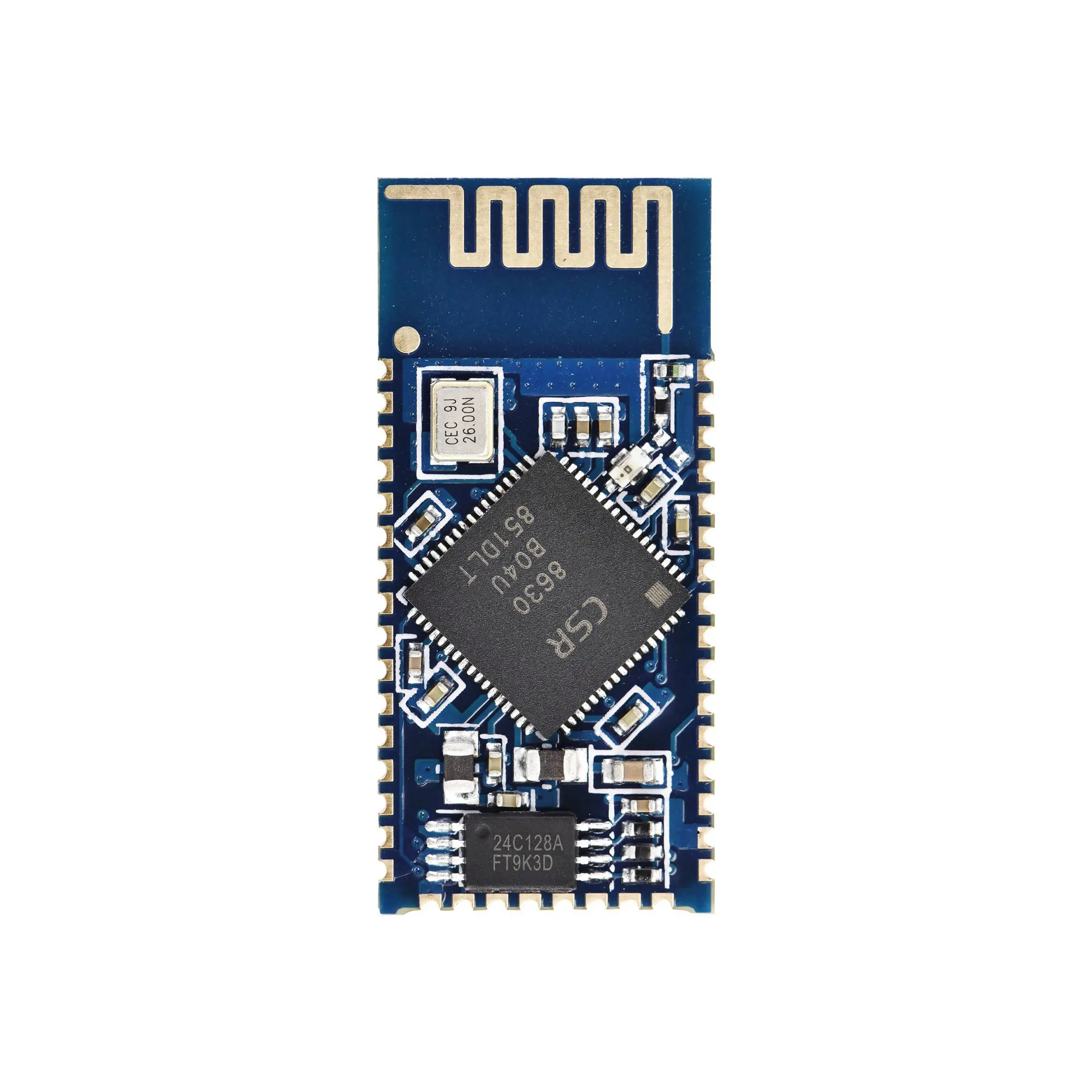

BTM830Bluetooth аудио модуль, useCSR8630chip,supportA2DP,AVRCP,AACetc.,use128K EEPROMMemory чип.
Вопросы, требующие внимания:
1. Модуль имеет плотные штифты, нужен лучший сварочный аппарат. Модуль предварительной проверки доставки, без возврата после тонирования!
2. CSRBluetooth модуль аудио дифференциальный выход, необходимо увеличить операционный усилитель или ушной усилитель цепи на один конечный выход (левый голосовой тракт, правый, аудио общий терминал).
3. Предоставляется только информация о применении модуля, то есть спецификация модуля Bluetooth и справочная схема модуля Bluetooth.
4. BTM05E, BTM870It трудно разработать, нет стандартной процедуры, другие модули (BTM805/815/830/845etc.) является программой по умолчанию. Пожалуйста, обратитесь к спецификации модуля для инструкции по эксплуатации программы по умолчанию. http://www.tianjiarun.com/search.php?q=830

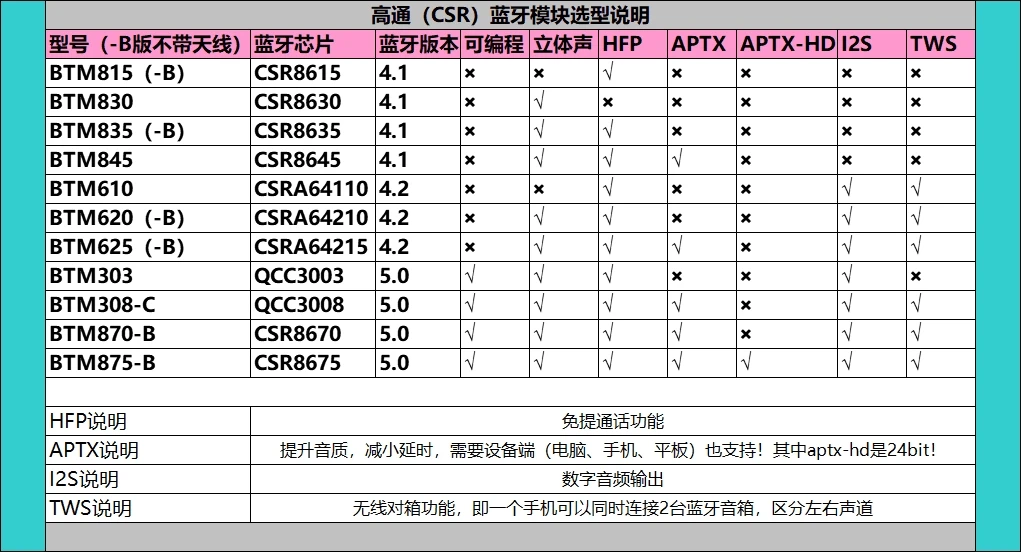

Схема выбора показывает сравнение параметров чипа, на самом деле, описание программы является основной частью
Будьте внимательны: модуль Bluetooth имеет плотные контакты, для нормальной работы требуется соответствующая периферийная цепь, поэтому нам нужна определенная контурная основа и сварочная технология!
Обратитесь к схеме и спецификации на официальном сайте: Http://www.tianjiarun.com/search.php?q=830
Программное обеспечение:
Название Bluetooth: BT динамик
Будьте внимательны: клавиша высокого уровня действительна (MFBHigh level is3.3V,PIOHigh level is1.8V)! Другой: это aboutPIOmouth,ImpracticalPINfoot, вам нужно проверить характеристики, чтобы увидеть фактическую situationPINfoot!
Описание ключа: MFB: высокоуровневая мощность, низкий уровень выключения (когда модуль включен, требуется уровень PIN30Low, включение и включение питания требуется задержка цепи, его нельзя подтягивать напрямую, автоматически загружать В режим сопряжения) PIO6: Управление усилителем мощности включает штырь (с аудиовыходом, выходным высоким уровнем 1.8В) PIO8: короткое нажатие для воспроизведения/приостановки/ответа/зависания, long press1Second reject call PIO1: Нажмите предыдущую песню, Long press reject down PIO0: короткое нажатие, Long press volume up
Описание специальной функции: PIO8: Длительное нажатие 3 секунды, принудительное вход в режим сопряжения, длительное нажатие 6 секунд, чтобы очистить список сопряжения
