Последнее обновление: 02.06.2022
Обзор:
Серия HF представляет собой новый гибридный солнечный инвертор заряда все-в-одном, который интегрирует хранение солнечной энергии и означает хранение энергии зарядки и выход синусоидальной волны переменного тока. Благодаря контролю DSP и передовому алгоритму управления, он обладает высокой скоростью отклика, высокой надежностью и высоким промышленным стандартом. Четыре режима зарядки являются дополнительными, т. Е. Доступны только солнечные батареи, приоритет сети, приоритет солнечной энергии и гибридная зарядка сети и солнечной энергии; И два режима вывода, т. Е. Инвертора и сети, для удовлетворения различных требований к применению.
Характеристика:
1. Полное цифровое напряжение и ток двойной замкнутый цикл управления, передовые технологии SPWM, выход чистой синусоидальной волны.
2. Два режима вывода: обход сети и выход инвертора; Бесперебойный источник питания.
3. Доступно в 4 режимах зарядки: только солнечная, сетевая приоритетная, Солнечная приоритетная и электрическая и солнечная гибридная зарядка.
4. Передовые MPPT технологии с эффективностью 99.9%.
5. Разработан с ЖК-экраном и 3 светодиодный индикаторами для динамического отображения данных системы и рабочего состояния.
6. Переключатель включения/выключения для управления выходом переменного тока.
7. Режим энергосбережения позволяет уменьшить потери без нагрузки.
8. Интеллектуальный вентилятор с переменной скоростью для эффективного рассеивания тепла и продления срока службы системы.
9. Конструкция активации литиевой батареи, позволяющая получить доступ к свинцово-кислотной батарее и литиевой батарее.
Всесторонняя защита 10,360 ° с рядом функций защиты.
11. Полная защита, включая защиту от короткого замыкания, перенапряжения и защиты под напряжением, защиту от перегрузки, обратную защиту и т. д.

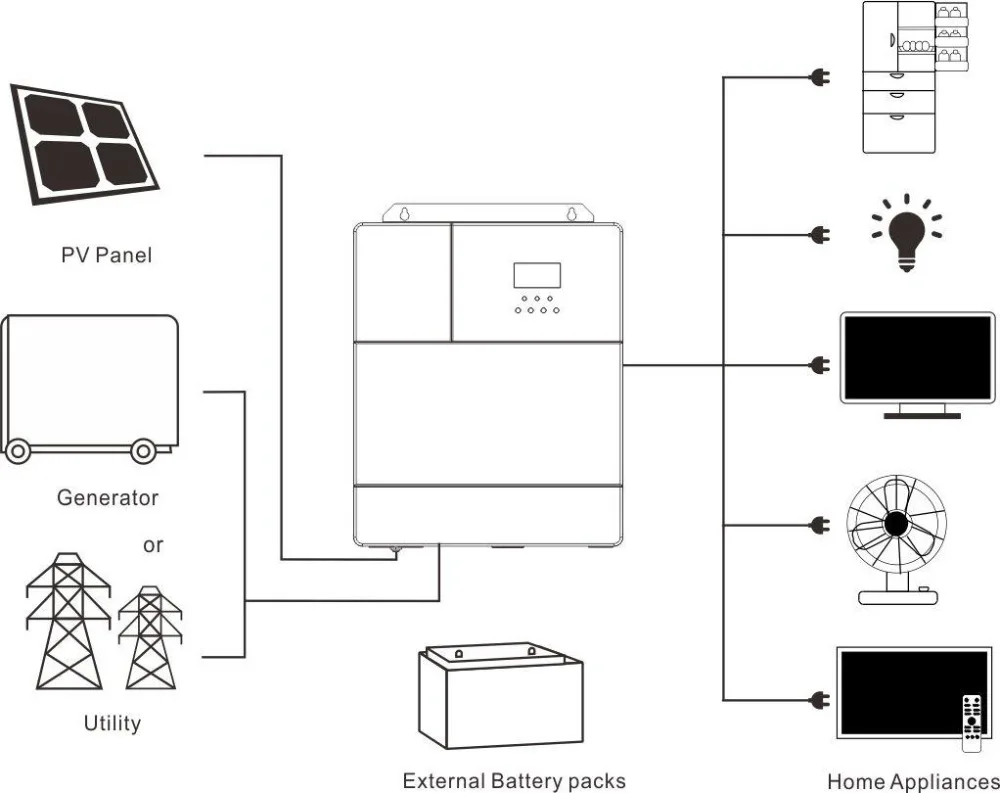

1. Модуль PV: преобразует светильник в источник питания постоянного тока и заряжает аккумулятор через солнечный инвертор заряда «Все в одном» или непосредственно инвертирует в источник питания переменного тока, чтобы управлять нагрузкой.
2. Электропитание или генератор: подключен на входе переменного тока, для питания нагрузки во время зарядки аккумулятора. Если сеть или генератор не подключены, система также может работать нормально, и нагрузка питается от батареи и модуля PV.
3. Батарея: предоставляется для обеспечения нормального питания к нагрузкам системы, когда солнечная энергия недостаточна и сеть не подключена.
4. Домашняя нагрузка: позволяет подключать различные бытовые и офисные нагрузки, включая холодильники, лампы, телевизоры, вентиляторы и кондиционеры.
5. Все-в-одном солнечный инвертор заряда: блок преобразования энергии всей системы.
Режим зарядки:
1) приоритет PV: модуль PV будет заряжать батарею предпочтительно, и батарея заряжается от сети, только когда система PV выходит из строя. В течение дня солнечная энергия полностью используется для зарядки, а ночью она преобразуется в электросеть. Это может поддерживать уровень заряда батареи и идеально подходит для районов, где сетка относительно стабильна, а цена на электричество относительно высока.
2) приоритет сети: для зарядки аккумулятора предпочтительно используется электропитание. Только когда сеть не работает, можно активировать зарядку PV.
3) гибридная Зарядка: PV и гибридная зарядка от сети. PV MPPT зарядка является приоритетом, и когда PV энергия недостаточна, питание от сети добавляется. Когда снова достаточно энергии PV, электрическая сеть прекращает зарядку. Это самый быстрый режим зарядки, подходит для районов, где энергосистема нестабильна, обеспечивая достаточный резервный источник питания в любое время.
4) только Солнечная (только Солнечная): только PV зарядка, без сетевой зарядки. Это наиболее энергоэффективный способ зарядки батареи только солнечными панелями и обычно используется в местах с хорошими условиями освещения.
Технические параметры:
Модели
HF4830S60
HF4840S60
HF4850S80
HF4825U60
HF4830U60
HF4835U80
Сетевой режим
Номинальное входное напряжение
220/230Vac
110/120 В переменного тока
Диапазон входного напряжения
(170Vac ~ 280Vac) ± 2%(90Vac-280Vac) ± 2%
(90Vac ~ 140Vac) ± 2%
Частота
50 Гц/60 Гц (автоматическое обнаружение)
Защита от перегрузки/короткого замыкания
Автоматический выключатель
Эффективность
> 95%
Время преобразования (байпас и инвертор)
10 мс (Типичный)
Обратная защита переменного тока
Доступно
Максимальный объём перегрузкиТок
40А
Режим инвертора
Форма выходного напряжения
Чистая синусоида
Номинальная выходная мощность (Вт)
3000
4000
5000
2500
3000
3500
Коэффициент мощности
1.
Номинальное выходное напряжение (В переменного тока)
230Vac
120Vac
Выходная частота
50 Гц/60 Гц
Пиковая мощность
6000VA
8000VA
10000VA
5000VA
6000VA
7000VA
Возможность загрузки двигателя
2HP
3 л.с.
4HP
1HP
1HP
2HP
Защита от короткого замыкания на выходе
Автоматический выключатель
Спецификации байпасного выключателя
40А
Номинальное входное напряжение батареи
48 В (минимальное Пусковое напряжение 44 в)
Зарядка от сети
Тип батареи
Свинцово-кислотная или литиевая батарея
Максимальный ток зарядки
60А
30A
Диапазон напряжения зарядки
40 -58 В постоянного тока
40 -60 В постоянного тока
Защита от короткого замыкания
Выключатель и предохранитель
Технические характеристики выключателя
40А
Защита от перезаряда
Будильник и выключение зарядки через 1 минуту
PV зарядка
Максимальное PV открытое напряжение цепи
145Vdc
Диапазон рабочего напряжения PV
60-145Vdc
Диапазон напряжения MPPT
60-115Vdc
Диапазон напряжения батареи
40-60Vdc
Максимальная выходная мощность
3200 Вт
4200 Вт
3200 Вт
4200 Вт
Диапазон тока зарядки PV(Можно установить)
0-60A
0-80A
0-60A
0-80A
Защита от короткого замыкания для зарядки
Выдувный предохранитель
Защита проводки
Защита от обратной полярности
Сертифицированные спецификации
Сертификация
CE(EN62040-1)
Уровень сертификации EMC
EN62040-2, C2
Диапазон рабочих температур
От-15 °C до 55 °C
Диапазон температуры хранения
-25 °C ~ 60 °C
Диапазон влажности
От 5% до 95% (защита от конформного покрытия)
Шум
≤ 60 дБ
Рассеивание тепла
Принудительное воздушное охлаждение, переменная скорость вентилятора
Интерфейс связи
USB/RS485(Bluetooth/WiFi/GPRS)/контроль сухого узла
Размер (Д * Ш * Г)
430 мм * 338 мм * 126 мм
Вес (кг)
10

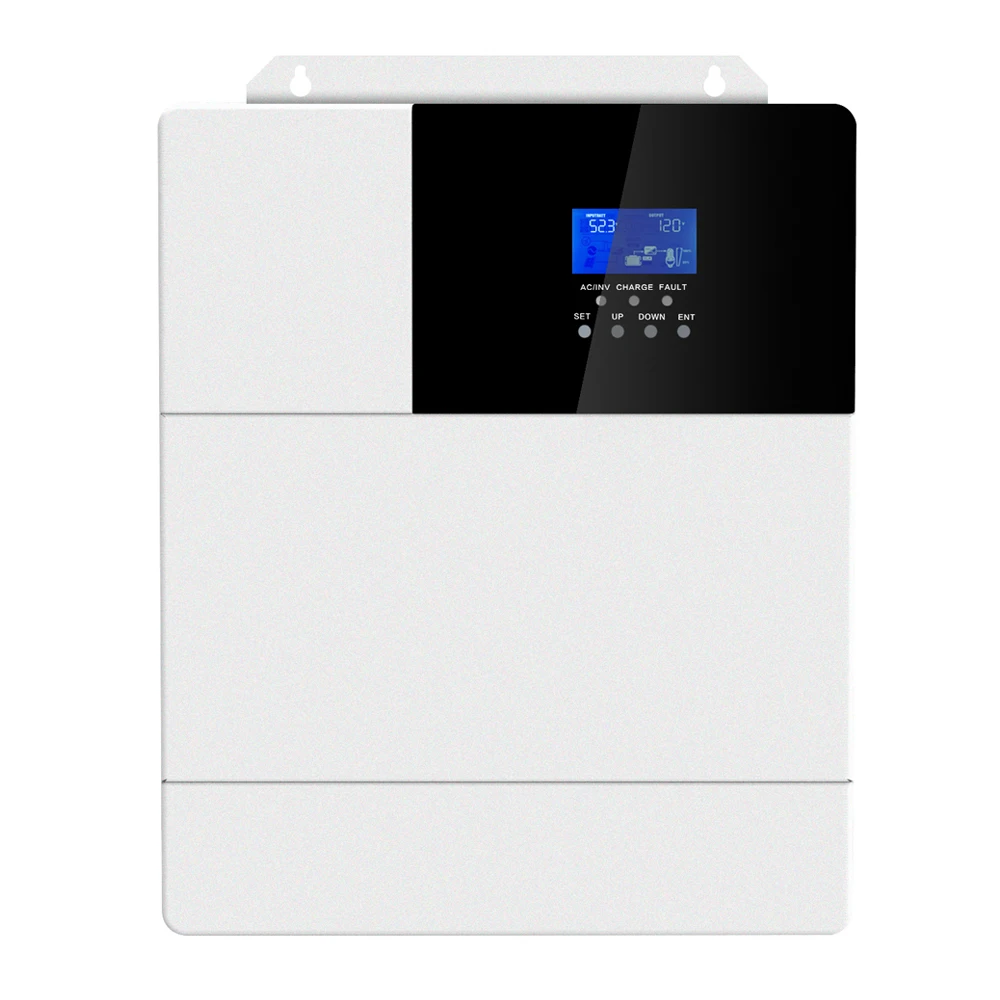

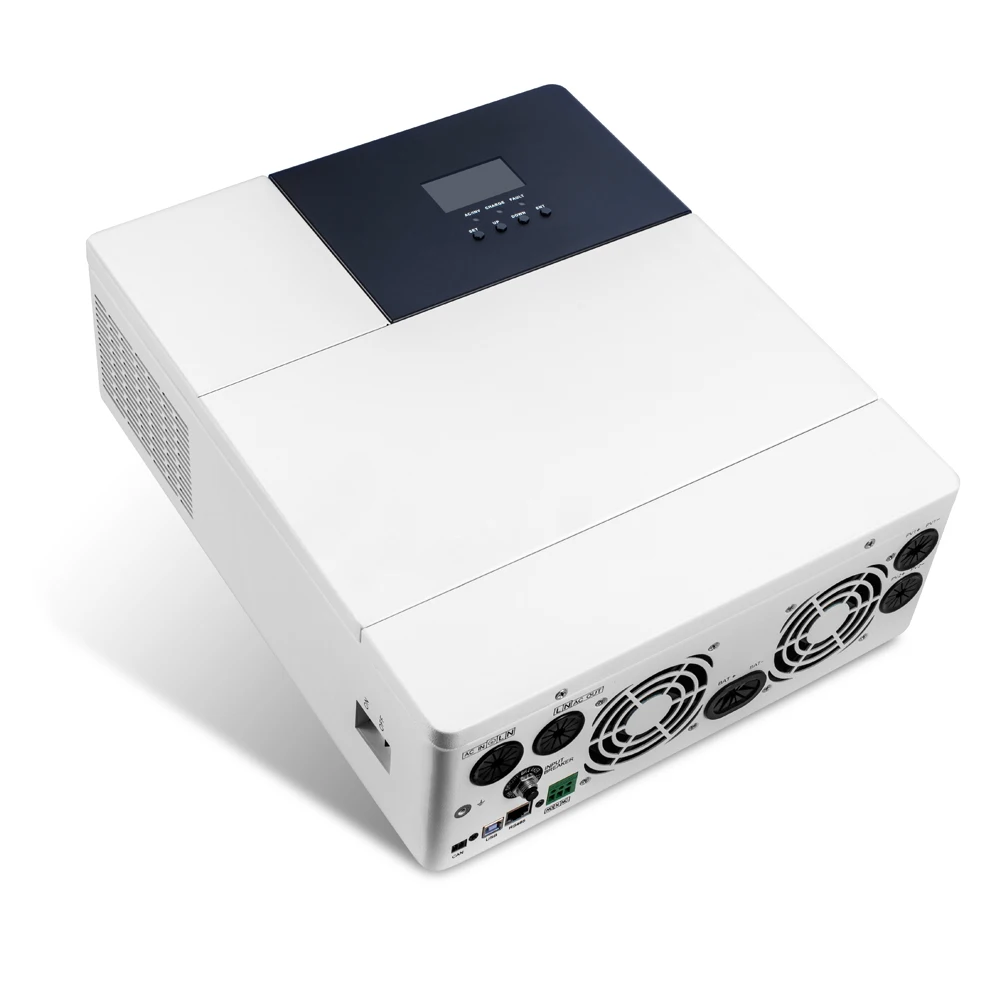

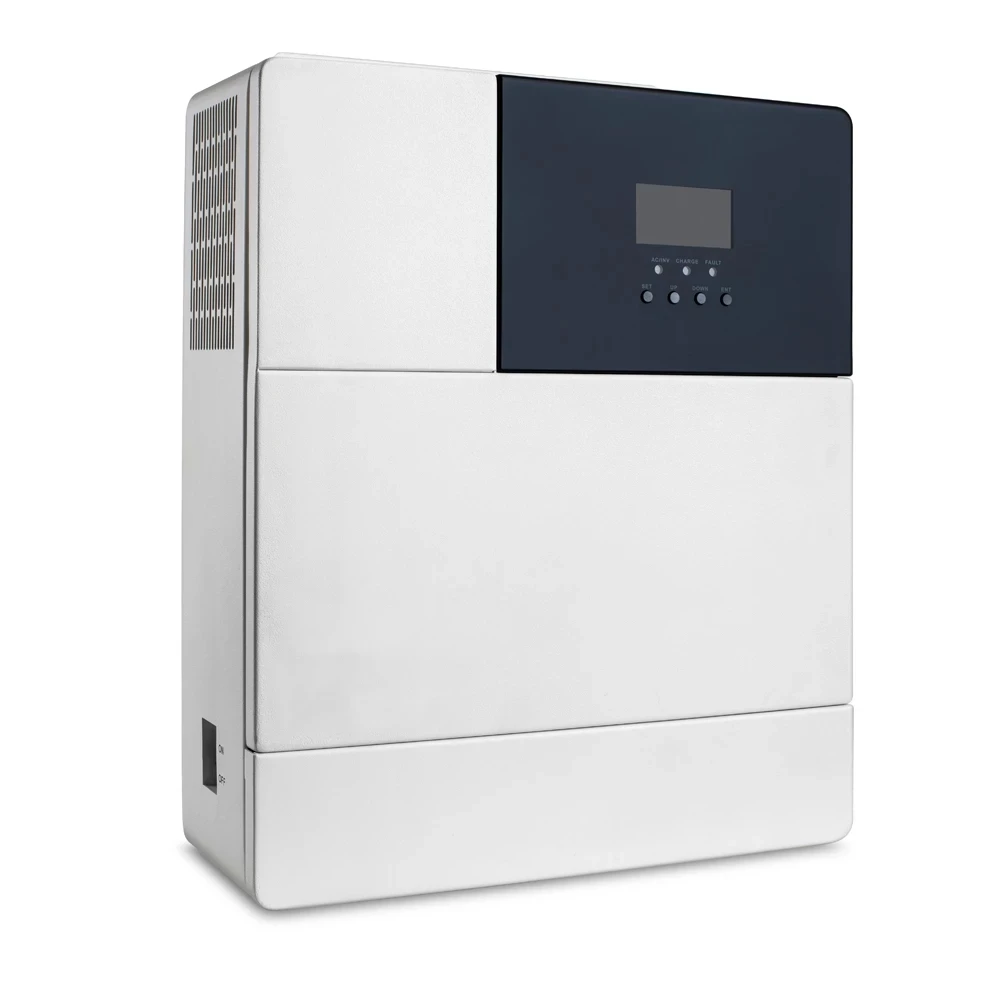

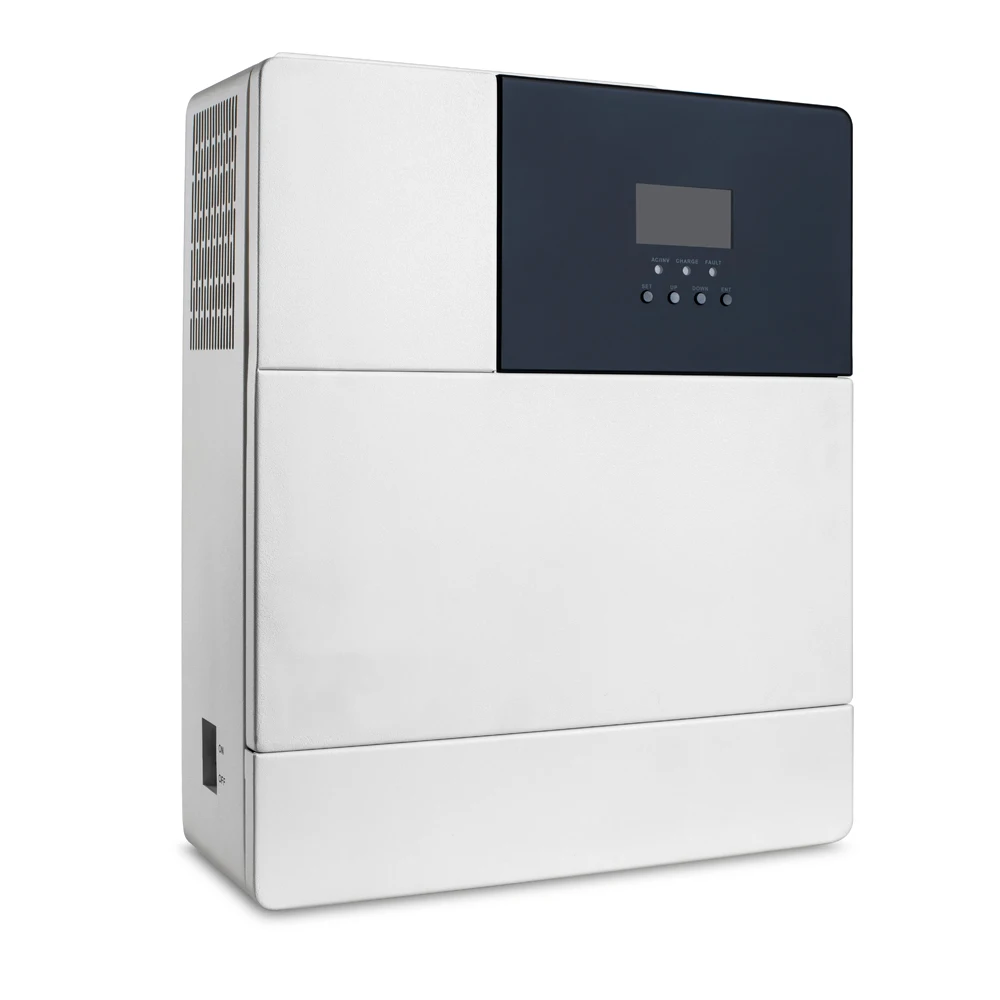

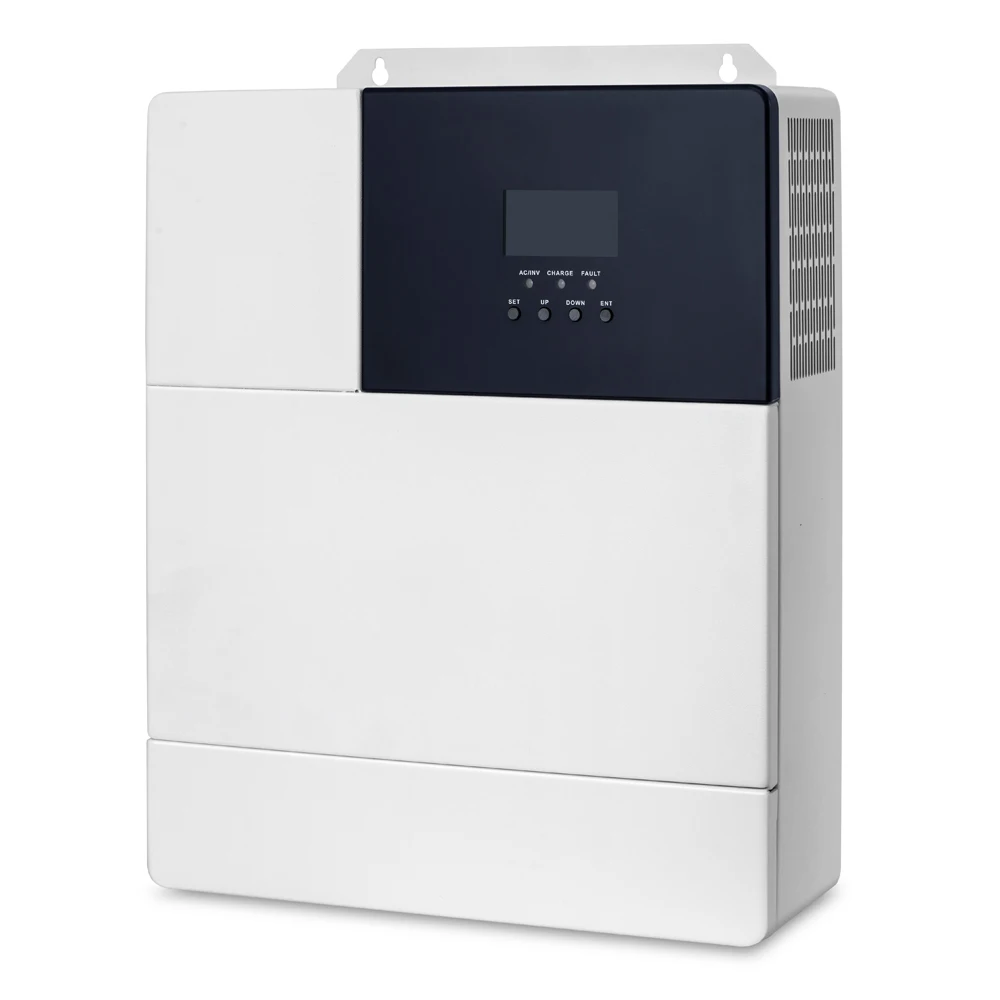

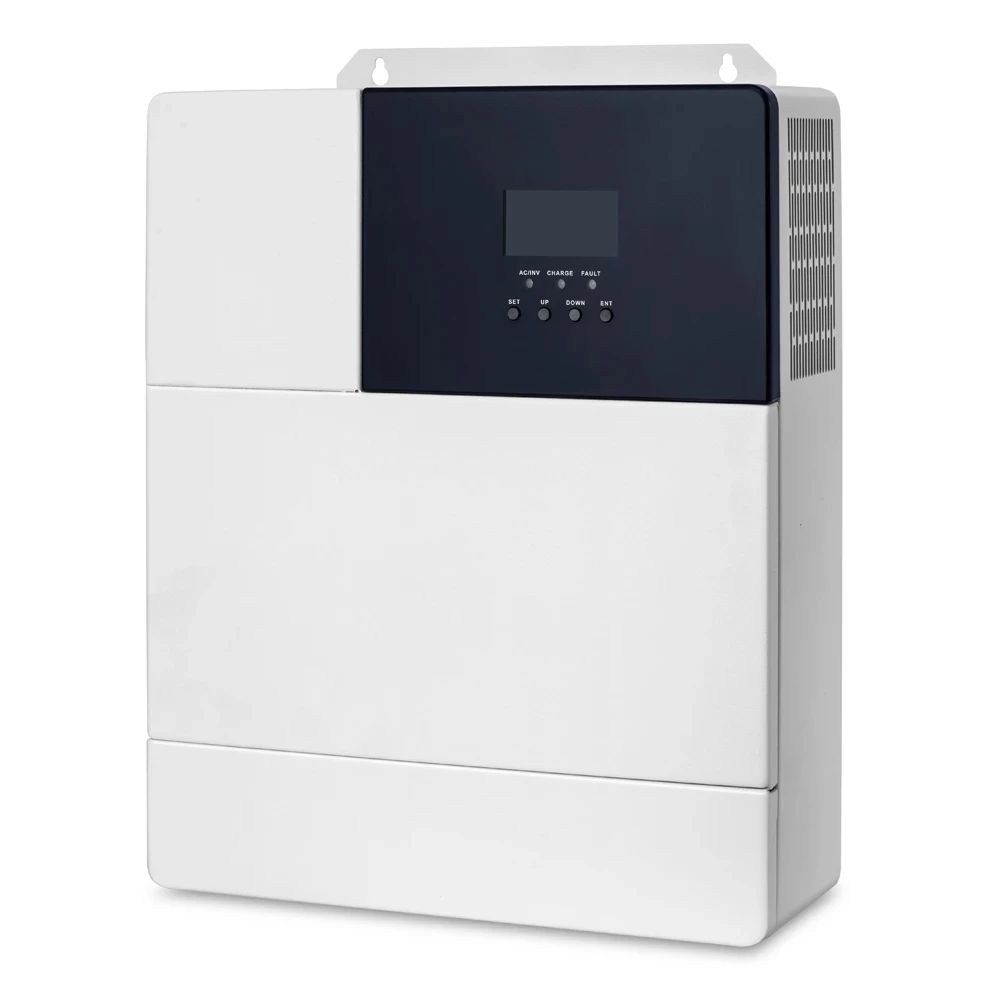

Фотографии:
